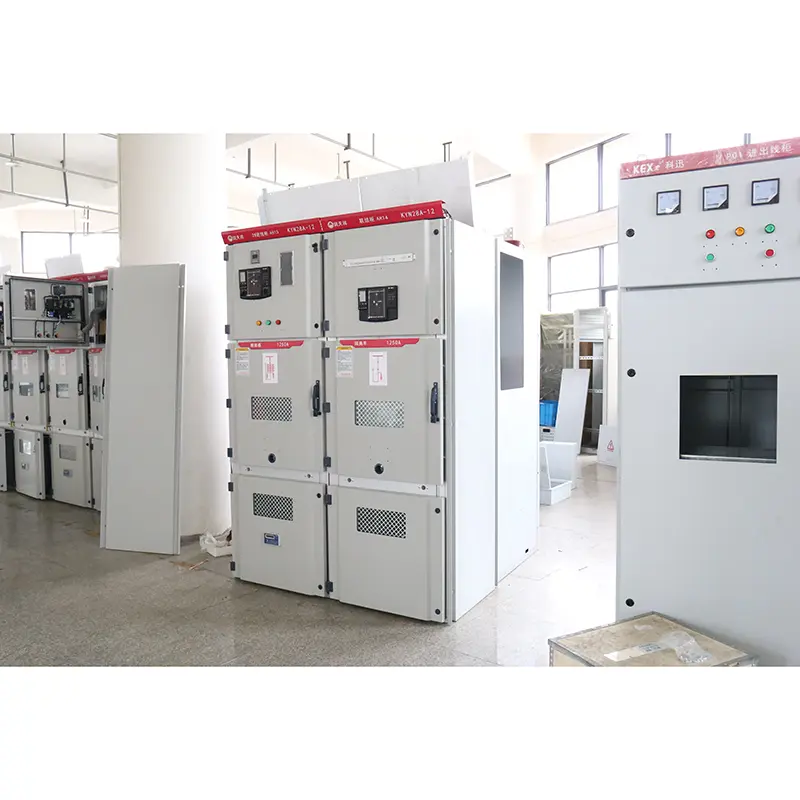

Offenes Schaltergerät mit Metallpanzerung ausgestattet

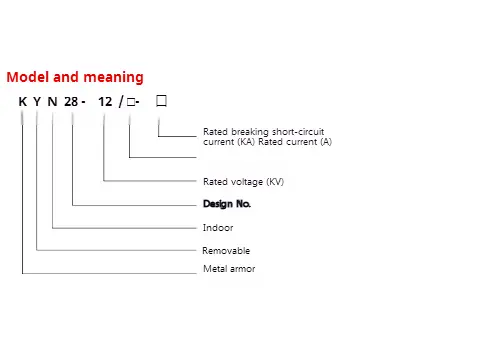

● Modellbedeutung

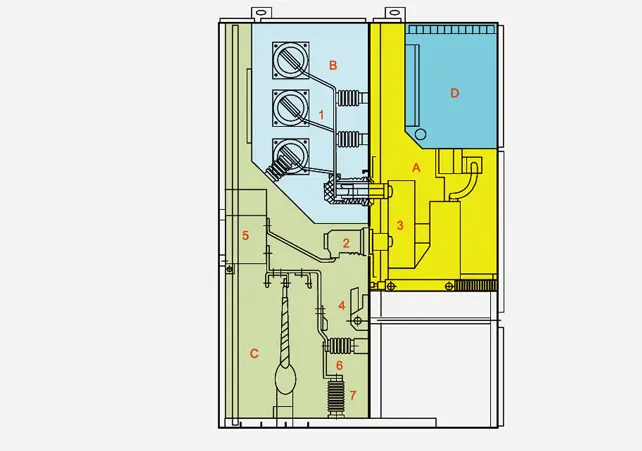

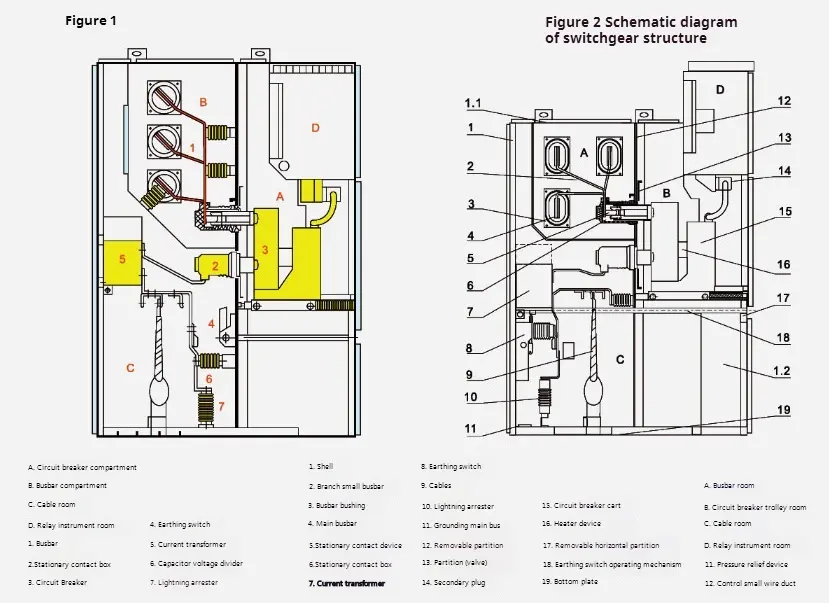

◆ Schematisches Diagramm des mit Metallpanzerstruktur ausgestatteten Open Switch -Geräts

◆ Standards

KYN28-12 Open Switch-Gerät mit Metallpanzerung erfüllen die folgenden Standards:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Mit Metallpanzer ausgestattetes Schaltgerät besteht aus zwei Teilen: einem festen Schrank und einem zeichnbaren Teil (kurz). Die mit Metallpanzerung ausgestattete Hülle des offenen Schaltergeräts und die Partitionen jeder funktionellen Einheit werden durch Aluminium-Zink-beschichtete Stahlplatten verschraubt. Das Schutzniveau seiner Hülle erreicht IP4X, und das Schutzniveau jeder Abteilungspartitionstür und des Leistungsschaltertors beträgt P2X, wenn sie geöffnet wird. Mit Metallpanzer ausgestattetem KYN28-12-Typ Open Switch-Gerät kann mit VS1-, Zn 12V-Vakuumschalter-Handcart- und VD4-Vakuumschalter-Handcart und VC-Vakuum-Schütze vom Typ VD4 ausgestattet werden, das von ABB Company erzeugt werden kann, die als Doppelschrank parallelig installiert werden können, was parallelig ist, in der Rückschläge. Die Divece kann vorne installiert und debuggen werden, sodass sie an der Wand installiert werden kann. Der größte Vorteil der Installation gegen die Wand besteht darin, dass es den Boden sparen kann. Darüber hinaus kann es ohne die Wand installiert werden, dh ein doppelseitiger Wartungstyp. Das interne Strukturlayout der beiden ist inkonsistent und sein Vorteil ist eine bequeme Wartung.

◆ Shell und Partition

Die Schale und Trennwand des mit Metallpanzerung ausgestatteten offenen Schaltergeräts bestehen aus hochwertigen importierten, von Aluminium beschichteten Zinkstahlplatten, die nach der Bogens von CNC-Werkzeugwerkzeugen verschraubt sind, sodass der zusammengestellte Schalterschrank die Einheitlichkeit der Größe aufrechterhalten kann. Es hat eine starke Korrosionsbeständigkeit und Oxidationsbeständigkeit und eine höhere mechanische Festigkeit als dieselbe Stahlplatte. Der Schalterschrank ist in Handcart Room (Leiterschalterabteil), Buszimmer, Kabelraum und Relais -Instrumentenraum (niedriger Spannungsraum) unterteilt. Die Hülle jeder Einheit ist unabhängig geerdet.

◆ Produktüberblick

Die Schale und Trennwand des mit Metallpanzerung ausgestatteten offenen Schaltergeräts bestehen aus Aluminium-Zink-beschichteten Stahlplatten oder Stahlplatten, die nach der Verarbeitung von CNC-Werkzeugmaschinen verschraubt und gebogen werden, sodass der zusammengestellte Schalterschrank die Gleichmäßigkeit der Größe aufrechterhalten kann. Die mit Aluminium-Zink beschichtete Stahlplatte hat eine starke Antikorrosions- und Antioxidationseffekte und eine höhere mechanische Festigkeit als dieselbe Stahlplatte. Der Schalterschrank ist durch Partitionen in Handcart -Raum, Buszimmer, Kabelraum und Relaisinstrumentenraum unterteilt, und die Hülle jeder Einheit hat eine unabhängige Erdung. Die Türen des Schalterschranks werden alle mit elektrostatem Kunststoff besprüht, damit ihre Oberflächen die Vorteile des Aufprallfestigkeit, Korrosionsbeständigkeit und ein schönes Erscheinungsbild haben (Farbe kann von Benutzern angepasst werden).

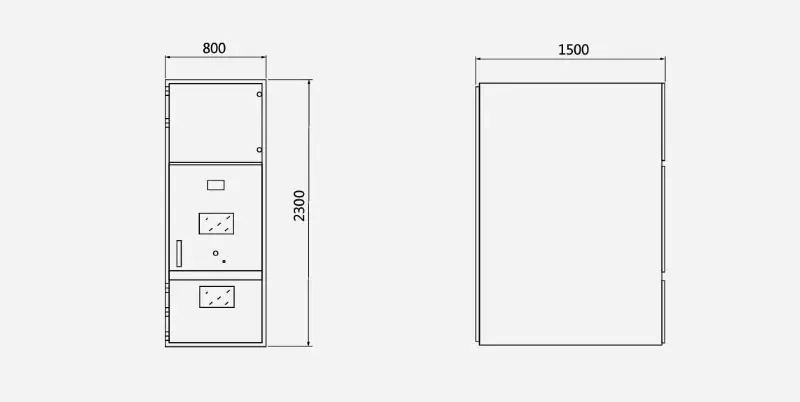

◆ Umriss Dimension

Die Umrissabmessungen des offenen Schaltergeräts, das mit Metallpanzer ausgestattet ist, lautet wie Belows:

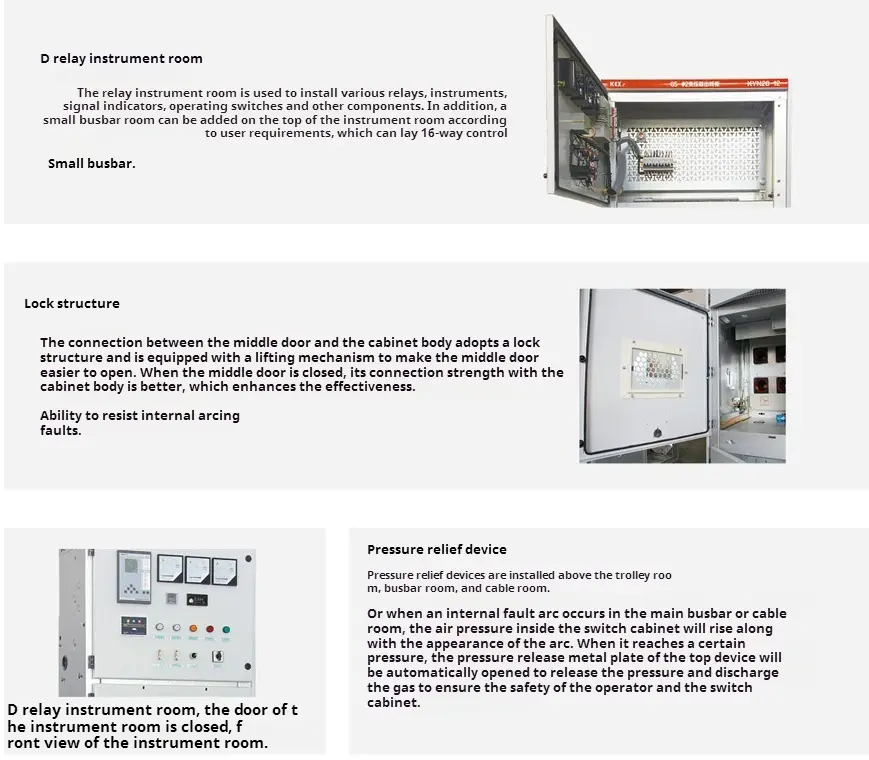

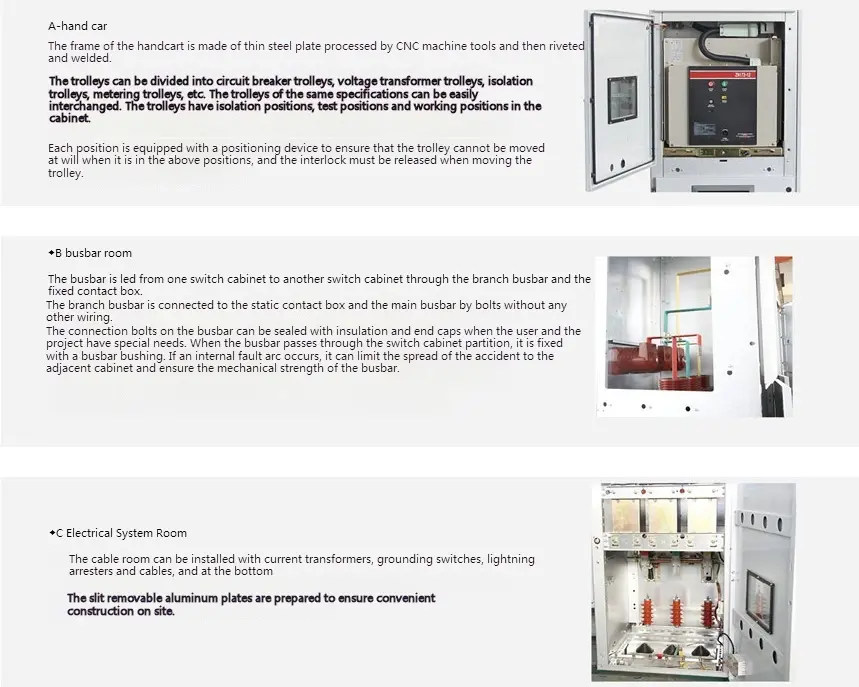

◆ Hauptkomponente
