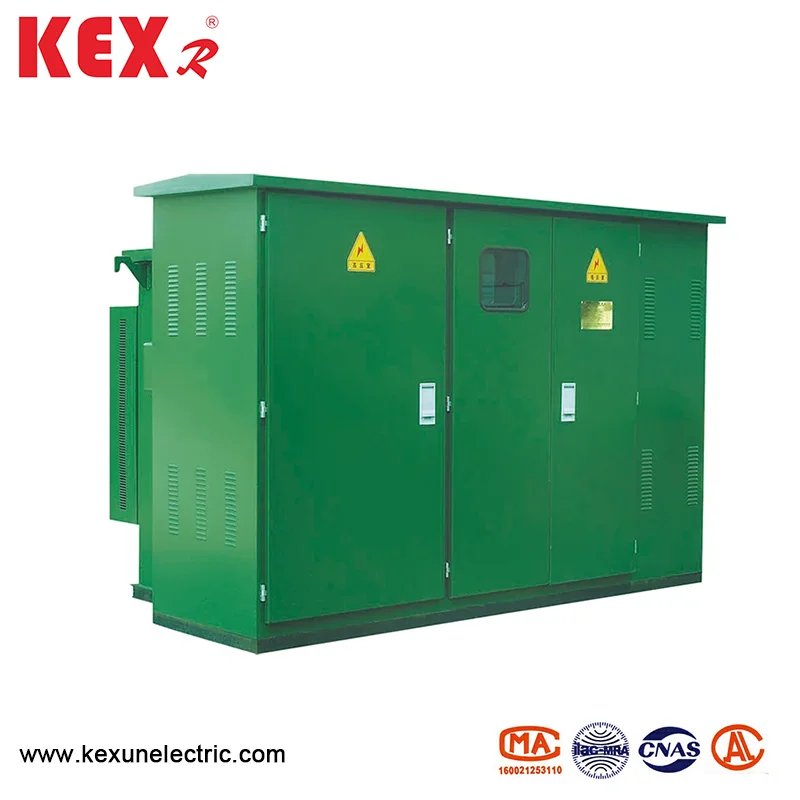

Vorinstallierter Umspannwerk vom amerikanischen Box Typ

● Produktstruktureigenschaften

◆ Der vorinstallierte ZBW-12-Umspannwerk des amerikanischen Box-Typs hat eine kompakte Struktur und ein kleines Volumen, das nur etwa 1/3 ~ 1,5 von dem des Hausstransformators für den Haus in der häuslichen europäischen Box mit gleicher Kapazität entspricht und somit den Bodenraum erheblich verringert.

◆ Die Umspannwerbung übernimmt eine vollständig versiegelte und vollständig isolierte Struktur ohne Isolationsabstand und schützt die persönliche Sicherheit zuverlässig.

◆ Hochspannungsverkabelung kann sowohl für das Ringnetz als auch für das Terminal mit flexiblem Stromversorgungsmodus und hoher Zuverlässigkeit verwendet werden.

◆ Ausgezeichnete Transformatorleistung: Niedriger Verlust, geringer Rauschen und niedriger Temperaturanstieg; Starke Überlastkapazität, Kurzschlusswiderstand und Aufprallwiderstand.

◆ Erfüllen Sie alle Arten von Niedrigspannungs-Feed-Out-Anforderungen, die entsprechend dem Schema ausgewählt oder von Ihnen selbst entworfen werden können.

● technische Parameter Tabelle

● Sicherung

Die Hochspannungsseite der vorinstallierten Umspannwerbung für amerikanische Box-Typen wird durch Serienverbindung der Sicherungsschutzsicherung und der Plug-in-Sicherung mit umfassendem Bereich geschützt, der im Prinzip, wirtschaftlich und zuverlässig einfach ist. Die Sicherung des Sicherungsschutzes ist eine ölgezogene Hochspannungsstromschütze mit großer Bruchkapazität. Erst wenn der Transformator intern ausfällt, ist die Plug-in-Sicherung mit einer doppeltempfindlichen Sicherung ausgestattet, die einen doppelten Schutz von Strom und Temperatur bieten kann. Nachdem die doppeltempfindliche Sicherung geblasen wurde, kann der Sicherungskern vor Ort leicht ersetzt werden.

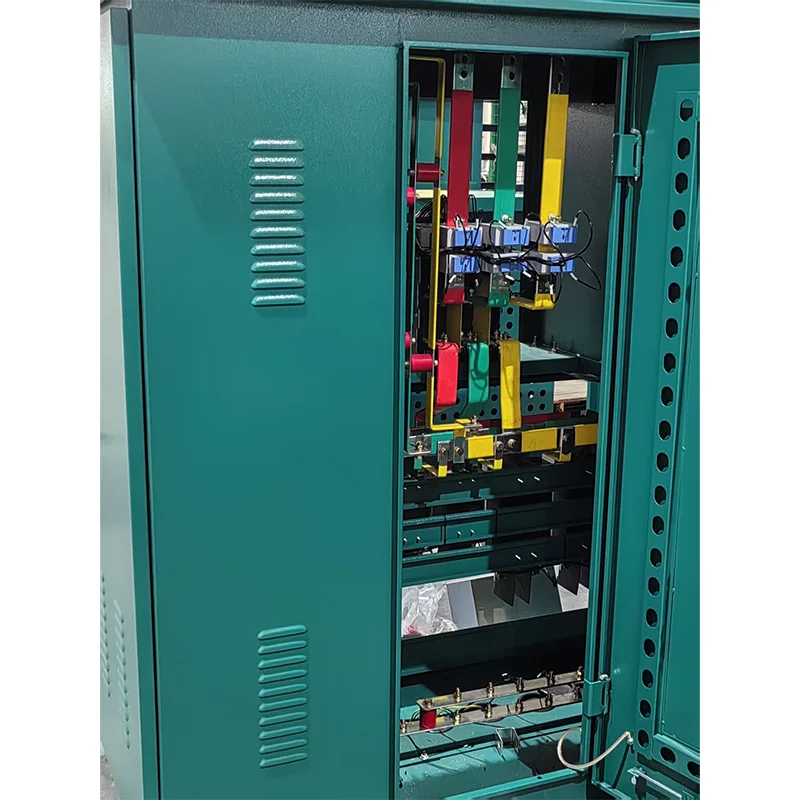

● Struktur- und Betriebssequenz

1. Das Layout

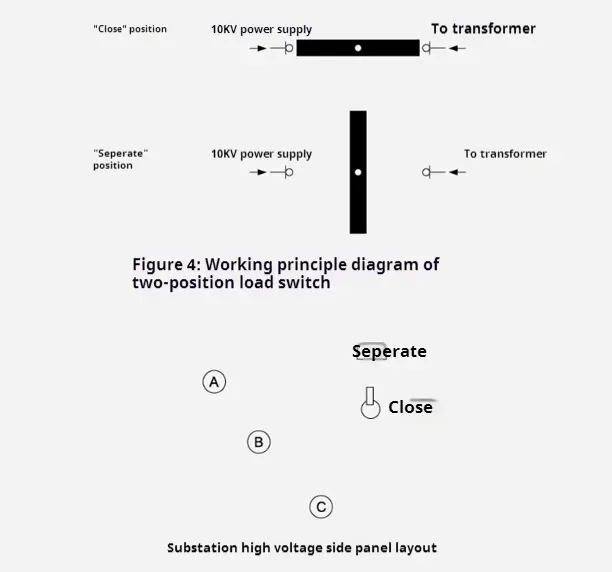

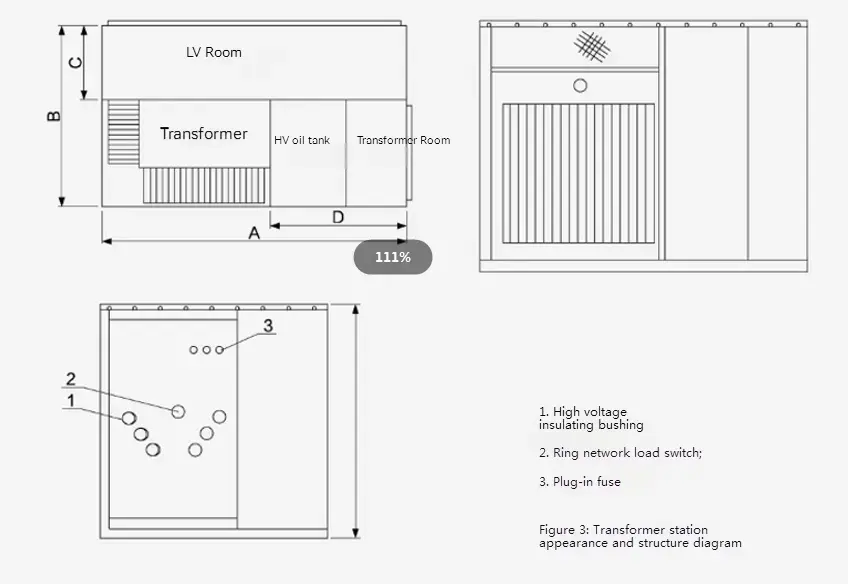

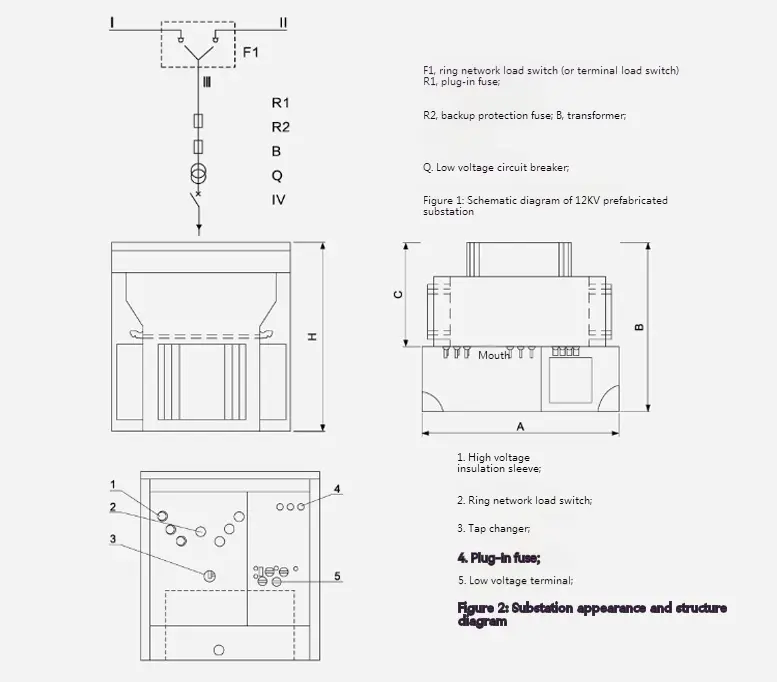

Für die Form und Struktur von 10 kV ZBW-12 vorinstallierter Umspannwerbung am amerikanischen Box-Typ siehe Abbildung 2 und Abbildung 3. Der Öltank ist in zwei Teile unterteilt: Der obere Teil ist der Hochspannungsöltank und der untere Teil ist der Transformatoröltank. Die beiden Teile sind nur elektrisch verbunden, das Öl ist jedoch blockiert. Das schematische Diagramm ist in Abbildung 1 dargestellt, in dem "I" und "I" -Leitungen Schleifennetzfuttermittel sind, "LL" -Zweige sind Transformatorzweige und "V" ist eine niedrige Spannungsausgabe. Unterstation kann sowohl im Ring -Netzwerk -Stromversorgungssystem als auch im Terminalsystem verwendet werden, und die Umwandlung ist sehr bequem. Der Feed der Leitung und der "Lⅲ" -Ast wird mit dem Lastschalter des Ringnetzes umgeschaltet. Gleichzeitig ist das eingehende Terminal der Hochspannungsseite des Transformators mit Sicherungsschutzsicherungen und Plug-in-Sicherungen ausgestattet, um den Kurzschlussfehler und den Überlast- und Überladungsschutz des Zweigs zu schützen. Gleichzeitig können auch Hochspannungs-Displaygeräte und Blitzinstrumenten installiert werden. Das Niederspannungsende des Transformators wird nach dem Durchlaufen eines Messgeräts und eines Niederspannungsschalters ausgegeben.

Abmessungen und Gewicht

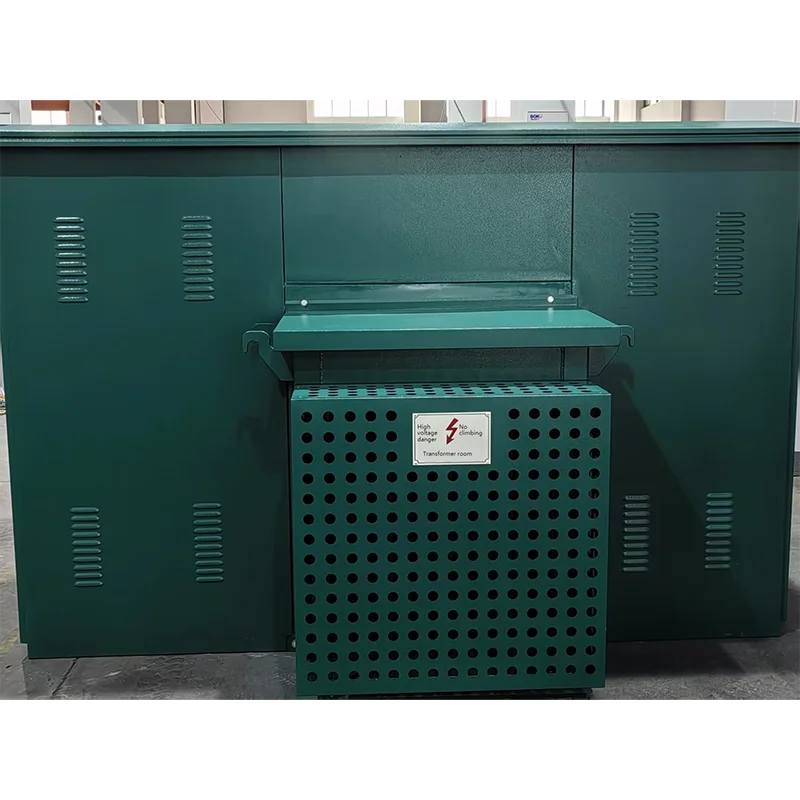

2. Der Transformator

Der KEXR-Umspannwerk des amerikanischen Box-Typs übernimmt die drei überfluteten Transformatoren der S9- und S11-Serie mit dreiphasigen Öl die Vorteile eines niedrigen Verlusts ohne Ladung, einem niedrigen Temperaturanstieg, einem niedrigen Rauschen und einer geringen Höhe. Der No-Load-Verlust und der Lastverlust des Transformators sind niedriger als der des ursprünglichen S9-Transformators und erreichen derzeit das inländische fortgeschrittene Niveau. Der Transformator besteht aus einer vollständig versiegelten Struktur, die den durch Feuchtigkeit verursachten Abbau der Luftverschmutzung und Isolierung wirksam isoliert. Ein Luftkissen von 40 bis 90 mm bleibt am oberen Ende des Öltanks, der die Rolle der Wärmeableitung und -abkühlung zusammen mit den Wellen der Öltankschale spielen kann und den Innendruck effektiv reduzieren kann.

Abmessungen und Gewicht

3. Sicherungsschutz Sicherung

Es ist in Reihe mit der Plug-In-Sicherung im Transformatorzweig (siehe R1 und R2 in Abbildung 2) verbunden, um eine Vollkreisschutzsicherung zu bilden. Es bläst nur, wenn sich innerhalb des Umspanns einen Kurzschlussfehler befindet, sodass die Wahrscheinlichkeit eines Blasens sehr niedrig ist. Es ist im oberen Öltank installiert und der Öltank muss geöffnet werden, wenn er aktualisiert werden soll.

4. Plug-in-Sicherung

◆ Der Schmelzkern hat eine doppelte Empfindlichkeit (Temperatur und Strom), dh es schmilzt, wenn die Lastseite fehlschlägt (Überlast oder übermäßige Temperatur). Die Sicherungssicherung und Sicherungsschutzsicherung werden in Reihe verwendet, wodurch der gesamte Bereich von kleinem Strom (mehrmals in) bis zu einem großen Strom (mehrere zehn Kiloampere) und der maximale Bruchstrom 50 ka beträgt.

◆ Die angemessene Übereinstimmung der Sicherungssicherung und der Plug-In-Sicherung wirkt sich direkt auf die Leistung des gesamten Umspanns aus. In der folgenden Tabelle finden Sie einen Teil der Sicherungsauswahlrichtlinien in 10 kV vorinstallierter amerikanischer Unterspannungstation nur als Referenz. Hinweis: Es ist nicht für andere Umspannarten geeignet.
