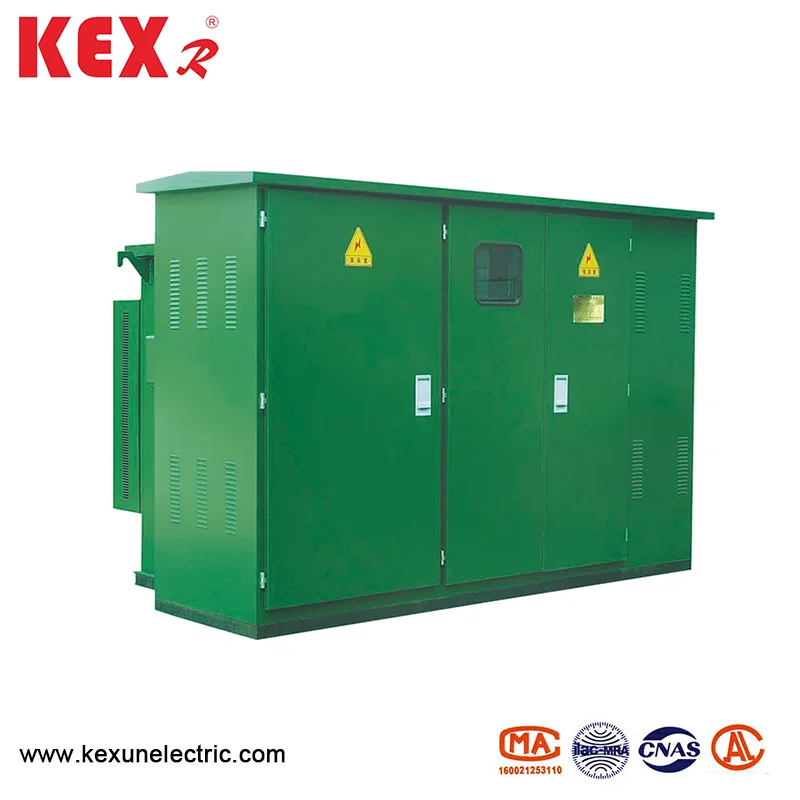

Vorinstallierter amerikanischer Boxschrank

● Produktvorteile

1. Der vorinstallierte amerikanische Box-Kabinett verfügt über kompakte und Standardstruktur, kleiner Platz, weit weniger als der europäische Typ mit der gleichen Kapazität.

2. Versiegelte, isolierte Struktur, starke Sicherheit.

3. Das vorinstallierte Kabinett vom amerikanischen Box-Typ übernimmt Transformatoren mit geringem Verlust, geringen Rauschen, niedriger Temperaturanstieg, starker Überlastkapazität, Kurzschlusswiderstand und starker Aufprallwiderstand sicher, dass die hohe Leistung des Produkts.

V.

● Struktur des Schranks

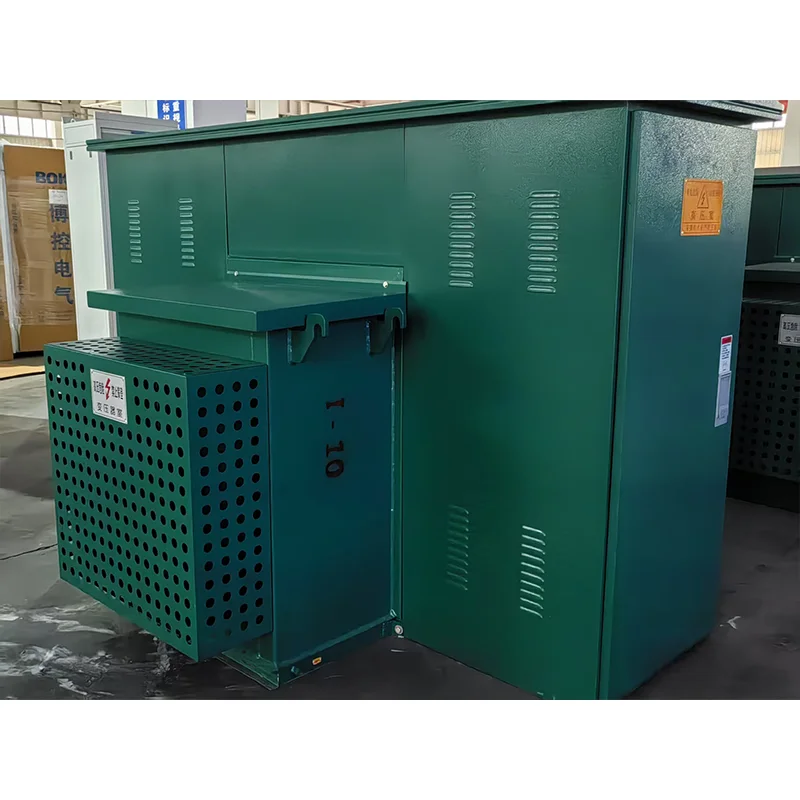

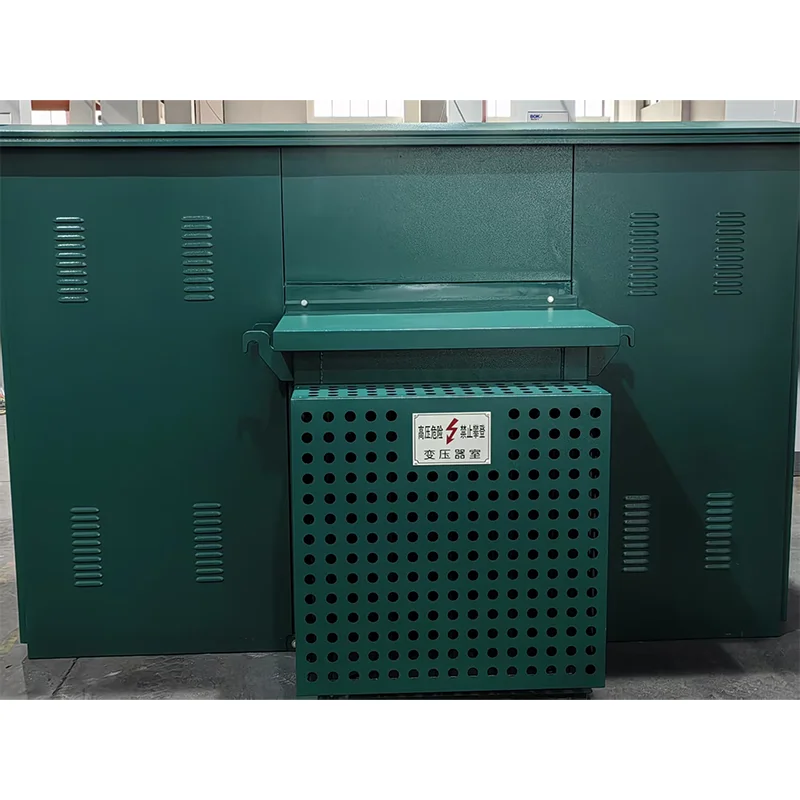

◆ Gesamtlayout

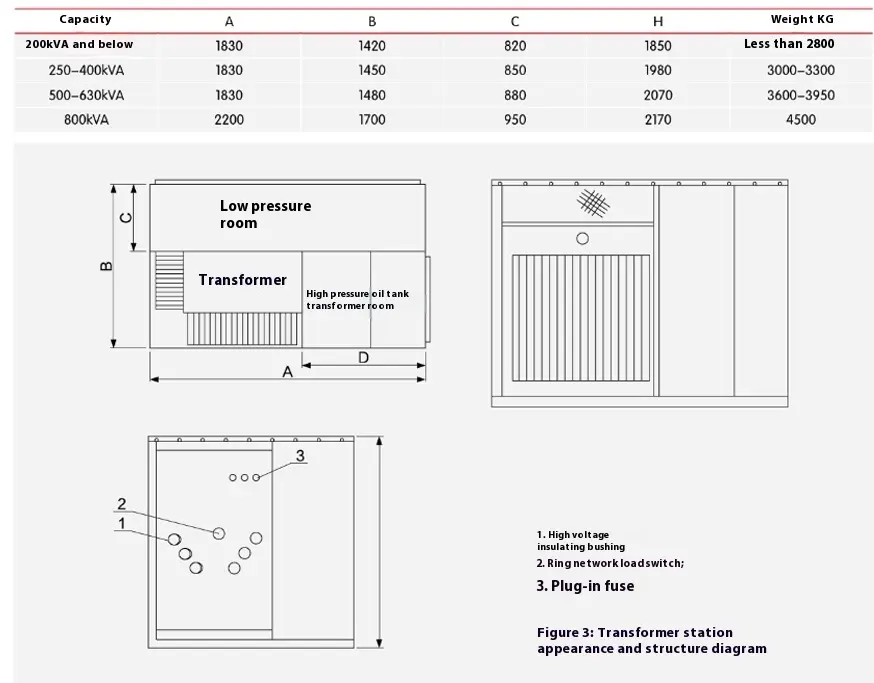

Das Aussehen und die Struktur von 10 kV vorinstallierter amerikanischer Box-Kabinett sind in den Abbildungen 2 und 3 dargestellt. Der Öltank ist in zwei Teile unterteilt, der obere Teil ist der Hochdrucköltank und der untere Teil ist der Transformatoröltank. Die beiden Teile sind nur elektrisch verbunden und das Öl ist blockiert. Das schematische Diagramm ist in Abbildung 1 dargestellt, in dem "I" und "I" -Leitungen Schleifennetzfuttermittel sind, "LL" -Zweige sind Transformatorzweige und "V" ist eine niedrige Spannungsausgabe. Der Kabinett kann sowohl im Stromversorgungssystem für Ring -Netzwerk als auch im Terminalsystem verwendet werden, und die Umwandlung ist sehr bequem. Der Feed der Leitung und der "Lⅲ" -Ast wird mit dem Lastschalter des Ringnetzes umgeschaltet. Gleichzeitig ist das eingehende Terminal der Hochspannungsseite des Transformators mit Sicherungsschutzsicherungen und Plug-in-Sicherungen ausgestattet, um den Kurzschlussfehler und die Überlastung und den Überlastung und den Überlastungsschutz des Zweigs zu schützen. Gleichzeitig können auch Hochspannungs-Displaygeräte und Blitzinstrumenten installiert werden. Das Niederspannungsende des Transformators wird nach dem Durchlaufen eines Messgeräts und eines Niederspannungsschalters ausgegeben.

◆ Transformator

Vorinstallierter Kabinett vom amerikanischen Box Typ adoptieren Sie die dreiphasige ölgezogene Transformatorin der S11-Serie mit geringem Verlust, niedrigem Temperaturanstieg und niedrigem Rauschen werden angewendet. Vollversiegelte Struktur isoliert effektiv die durch Feuchtigkeit verursachte Luftverschmutzung und Isolationsabbau. Das Wellblatt der Öltankschale hat die Funktionen der Wärmeableitung und -kühlung und reduziert den Innendruck effektiv.

◆ Zweistation Anschlussschalter Lastschalter

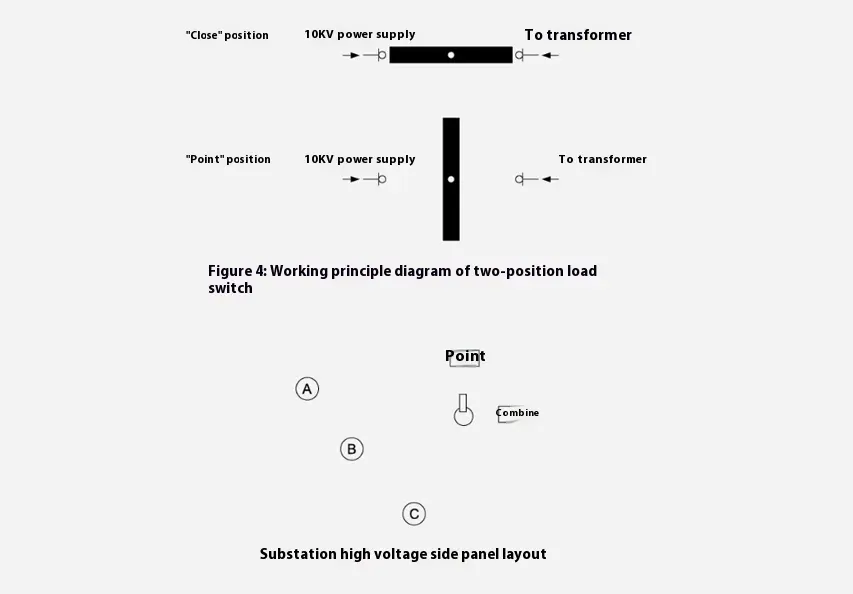

Sein Strukturdiagramm ist in Abbildung 4 dargestellt, in dem "I" mit dem Hochspannungsanschluss verbunden ist. Während des Betriebs fügt der Benutzer den speziellen Betriebsgriff in die rotierende Welle des Lastschalters ein und dreht ihn gegen den Uhrzeigersinn um 90 Grad, und der Lastschalter dreht sich in die Position "Aus". Der Anschluss-Lastschalter schneidet den Transformatorzweig nur im Anschlussstromversorgungsmodus ab oder funktioniert beim Ersetzen des Plug-in-Sicherungskerns, sodass der terminale negative Lastschalter nur zwei Positionen aus und eins aufweist und die Betriebskraft aufgrund seiner geringen Größe ebenfalls gering ist. Um die Ölverschmutzung im Öltank zu reduzieren, wird vorgeschlagen, dass der Benutzer den Niederspannungsschalter ausschaltet, bevor der Lastschalter betätigt, um die Druckseitenlast zu verringern.

◆ Schutzsicherung

Die Schutzsicherung des vorinstallierten amerikanischen Box-Kabinetts ist in Reihe mit der Plug-In-Sicherung im Transformatorzweig (siehe R1 und R2 in Abbildung 2), um eine Schutzsicherung in voller Reichweite zu bilden. Es bläst nur, wenn sich im Schrank ein kurzer Kreisschluss befindet, sodass die Wahrscheinlichkeit eines Blasens sehr niedrig ist. Es ist im oberen Öltank installiert und der Öltank muss geöffnet werden, wenn er aktualisiert werden soll.

◆ Fügen Sie Typenverzögerung ein

Sein Schmelzkern hat eine doppelte Empfindlichkeit (Temperatur und Strom), dh es schmilzt, wenn die Lastseite fehlschlägt (Überlast oder übermäßige Temperatur). Die Sicherungssicherung und Sicherungsschutzsicherung werden in Reihe verwendet, wodurch der gesamte Bereich von kleinem Strom (mehrmals in) bis zu einem großen Strom (mehrere zehn Kiloampere) und der maximale Bruchstrom 50 ka beträgt.

Notiz:

1. Alle in der Tabelle aufgeführte Sicherungen von Sicherungen. Die Sicherung des Sicherungsschutzes wird nur dann geblasen, wenn im vorinstallierten Kabinett vom amerikanischen Box-Typ einen Kurzschlussfehler vorhanden ist.

2. Der ausgewählte Transformator ist nur für den Verbindungsmodus von Dyn11 geeignet.

3. Bei der Auswahl der eingefügten Sicherung sollte berücksichtigt werden, dass der 3-4-fache der vollständige Kapazitätsstrom des Transformators innerhalb der 300er Jahre geschmolzen sein sollte, und gleichzeitig sollte es erfüllt sein, dass das 12-fache der vollständige Kapazitätsstrom des Transformators nicht geschmolzen sein sollte, wenn 0,1s verwendet werden.

4. Nach IEC -Standards kann die Sicherung im politischen Bereich von -25 ℃ ~+40 ℃ funktionieren. Wenn die Öltemperatur höher als +40 ℃ ist, sollte der Nennstrom der Sicherung pro 1 ℃ Anstieg um 1% reduziert werden.

◆ Ellbogentyp und Typ -Kabelkopf vom Typ "T"

Die mit Hochspannung eingehenden und ausgehenden Linien von 12 kV vorinstallierten amerikanischen Box-Typ-Cabine-Kabel-Eingangs- und ausgehenden Linien und die Hochspannungsstromversorgung wird durch isolierende Epoxy-Kaste-Isolationschläsche aus dem Öltank geführt. Um den Test- und Benutzerabnahme -Test des Fabriks zu erleichtern, können die Isolierhülsen selbst eine 10 -kV -Leistungsfrequenz standhalten, um Spannung und Blitzimpuls zu widerstehen. Vor der Installation des Kabelkopfes ist es erforderlich, zu wissen, ob der Benutzer Blitzerhaftung benötigt. Bei Bedarf wird ein Satz isolierender Ärmel an den eingehenden und ausgehenden Linien der Schleife verwendet, und der andere Satz verwendet Einzelpassentyp.

Wählen Sie einen Ellbogen- oder T-förmigen Kabelkopf, der dem Kabelabschnitt entspricht, die innere und äußere Oberflächen und die Oberfläche der isolierenden Hülle mit wasserfreiem Ethanol reinigen, etwas 7501 Vakuum-Silikonfett auf der Hülseoberfläche auftragen, und installieren Sie ihn gemäß den speziellen Anlagen des Kabelarbeitsbereichs. Installieren Sie am anderen Ende der doppelten Isolierhülse auf die gleiche Weise einen speziellen, vollständig versiegelten Zinkoxid-Ableiter. Siehe die Anweisungen zur Installation des Kabelkopfes.

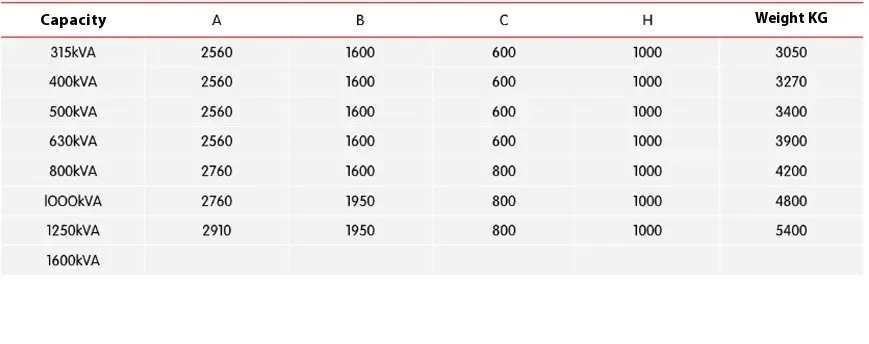

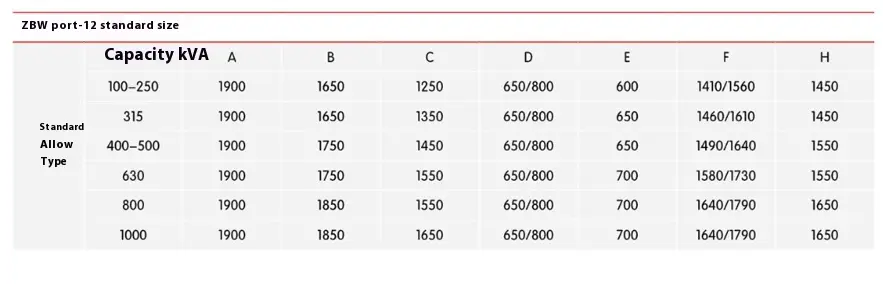

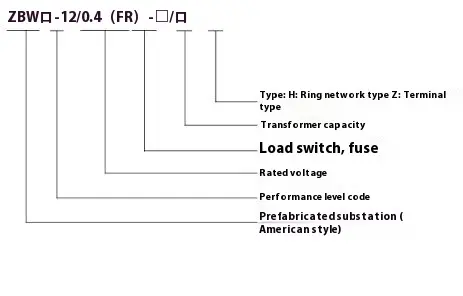

● Abmessungen des vorinstallierten amerikanischen Box-Kabinetts
