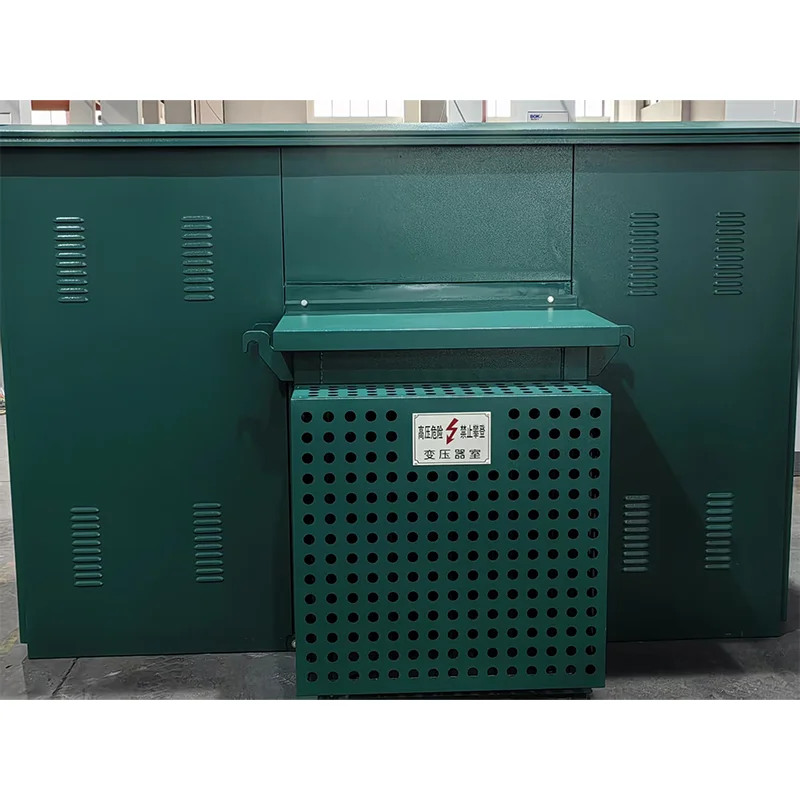

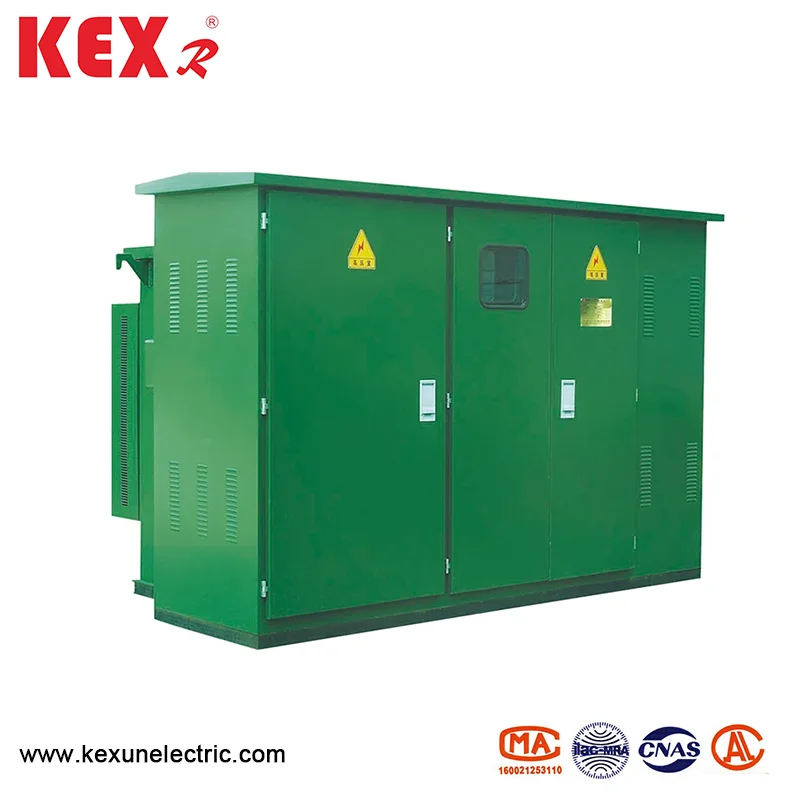

Vorinstallierter amerikanischer Boxtransformator

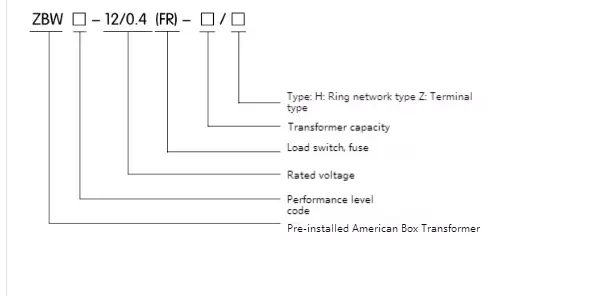

Modell und Bedeutung

● Umgebungsbedingungen für die Nutzung

◆ Umgebungstemperatur: Der vorinstallierte amerikanische Box -Transformator sollte in der Umgebung zwischen -30 ~ 40 ℃ verwendet werden

◆ Höhe: unter 4000 m

◆ Windgeschwindigkeit: Unter 34 m/s

◆ Luftfeuchtigkeit: Die durchschnittliche tägliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%. Der monatliche relative Luftfeuchtigkeitswert beträgt nicht mehr als 95%

◆ Stoßdämpferung: Die horizontale Beschleunigung beträgt nicht mehr als 0,4 m/s² und die vertikale Beschleunigung ist nicht mehr als 0,15 m/s².

◆ Installationsneigung: Innerhalb von 3 °

◆ Installationsumgebung: Die umgebende Luft wird offensichtlich nicht durch ätzende und brennbare Gase verschmutzt, und an der Installationsstelle gibt es keine gewalttätige Schwingung.

Hinweis: Bei der Bestellung vorinstallierter American Box-Transformator über die oben genannten Bedingungen können Sie mit unserem Unternehmen verhandeln.

● technische Parametertabelle

◆ Transformator

◆ Ladenschalter

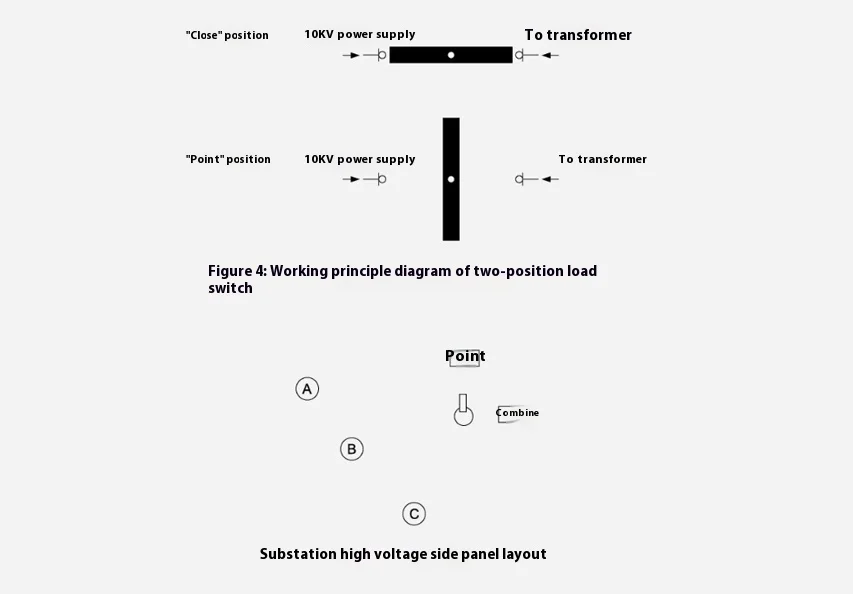

Der Lastschalter des vorinstallierten amerikanischen Boxtransformators ist ölgezogen, dreiphasige Verknüpfungsschalter und Feder Betriebsmechanismus; Es kann mit Ladung geöffnet und geschlossen werden, und seine Öffnungs- und Schließgeschwindigkeit hat nichts mit der Betriebskraft zu tun. Die Typen sind T-Type mit zwei Stationen und V-Typen mit vier Stationen und V-Typ mit vier Stationen.

◆ Sicherungsschutz Sicherung

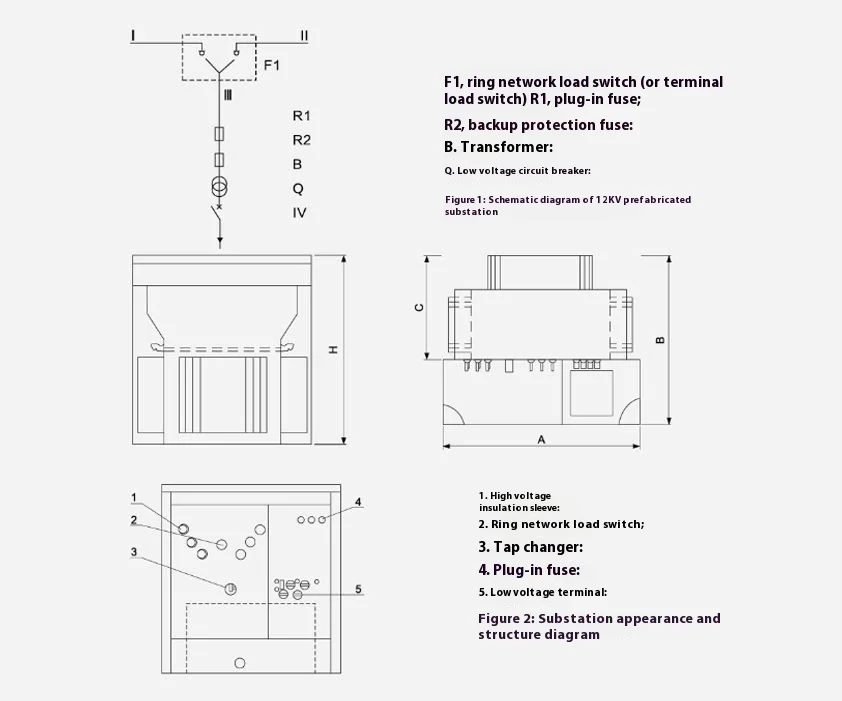

Die Sicherung des vorinstallierten amerikanischen Box-Transformators ist in Reihe mit der Plug-In-Sicherung im Transformatorzweig (siehe R1 und R2 in Abbildung 2) angeschlossen, um eine Vollstreckerschutzsicherung zu bilden. Es bläst nur, wenn im Transformator ein kurzer Kreislauffehler vorhanden ist, sodass die Wahrscheinlichkeit des Blasens sehr niedrig ist. Es ist im oberen Öltank installiert und der Öltank muss geöffnet werden, wenn er aktualisiert werden soll.

◆ Stecken Sie die Sicherung ein

1. Der Kern des vorinstallierten amerikanischen Box-Transformators hat zwei Merkmale von Temperatur und Strom, dh Überlast tritt am Lastende auf, oder sie schmilzt, wenn die Temperatur zu hoch ist. Die Sicherungssicherung und Sicherungsschutzverzeigerung werden in Reihe verwendet, wodurch der gesamte Bereich von mehreren Ampere bis zu mehreren tausend Ampere schützen kann, und der maximale Bruchstrom beträgt 50 ka.

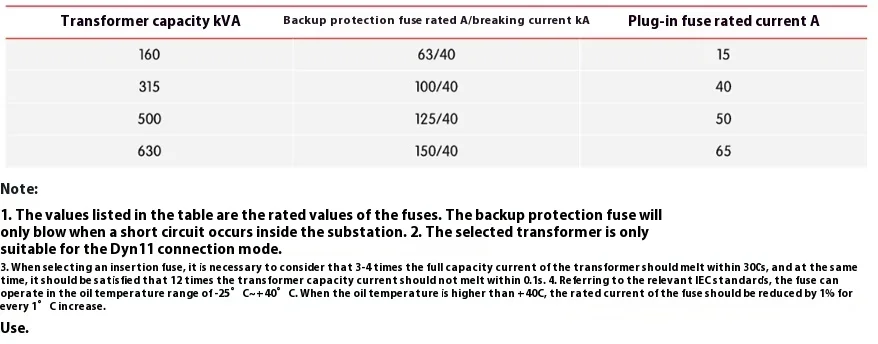

2. Die angemessene Übereinstimmung der Sicherungssicherung und der Plug-in-Sicherung wirkt sich direkt auf die Leistung des gesamten Transformators aus. In der folgenden Tabelle finden Sie einen Teil der Sicherungsauswahlrichtlinien in 10 kV vorinstallierter amerikanischer Box-Transformator als Referenz.

3.Plug-In-Sicherung ist ein Element, das den Sicherungskern extern ersetzen kann. Ziehen Sie beim Austausch zunächst den Zugring des Druckentlastungsventils des oberen Kraftstofftanks, um den Druck innerhalb und außerhalb des Kraftstofftanks auszugleichen. Um die Sicherheit von Betreibern und Geräten zu gewährleisten, sollten Plug-in-Sicherungen angeschlossen und ausgeschlossen werden, wenn keine Last vorliegt. Daher sollte der Niederspannungsschalter zuerst ausgeschaltet werden, um die Volllast auf der Niederspannungsseite abzuschneiden. Anschließend sollte der Griff auf dem Sicherungssitz mit dem operativen Griff ungeschraubt und dann um etwa 90 Grad gedreht werden, um die Haftung zwischen der Dichtung und der Außenwand zu beseitigen. Die Sicherungsschmelze sollte für 70-80 mm schräg nach oben gezogen werden, und sie sollte einige Sekunden lang bleiben. Nachdem etwas Öl auf der Schmelze abgelassen wurde, sollte die Schmelze herausgezogen werden, um Öltröpfchen von anderen Komponenten außerhalb des Kraftstofftanks zu vermeiden. Wischen Sie die Oberfläche der Schmelze mit einem sauberen Baumwolltuch ab und ersetzen Sie dann den Kern. Achten Sie beim Ersetzen unbedingt auf die auf dem geschmolzenen Kern angegebenen Parameter, und verschiedene Parameter können nicht ersetzt werden. Siehe Anhang 3 für Ersatzschritte. Setzen Sie den geschmolzenen Kern nach dem Ersatz in die Sicherungsstütze ein. Wenn der Griff am geschmolzenen Kern in die Verriegelungsposition umgewandelt wird, stellen Sie sicher, dass die Waschmaschine aus rostfreiem Stahl nahe am Sicherungsunterstützung liegt und der Griff am Boss geschnallt wird, um sicherzustellen, dass die Umspannwerbung vollständig versiegelt und frei von Feuchtigkeit ist. Dann ist der Niederspannungsschalter wieder geschlossen und die Stromversorgung kann zu diesem Zeitpunkt wieder aufgenommen werden.

4. Da der vorinstallierte amerikanische Box-Transformator ein dreiphasige System ist, unabhängig davon, ob es sich um eine Sicherungsschutzsicherung oder eine Plug-in-Sicherung handelt, sollte die dreiphasige Schmelze im Allgemeinen ersetzt werden, es sei denn, ein Phasenschmelzschmelze sollte im Allgemeinen ersetzt werden, es sei denn, es kann festgestellt werden, dass nur eine Phasenschmelze den Fehlerstrom bestanden hat.
