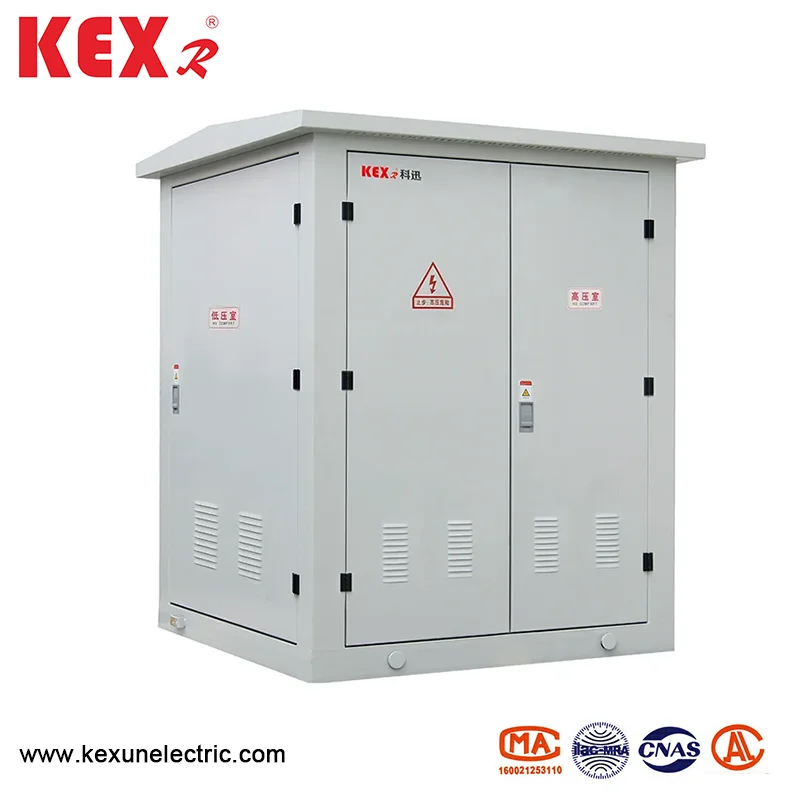

Miniaturisierte europäische Box -Umspannwerksart

◆ Gesamtstruktur

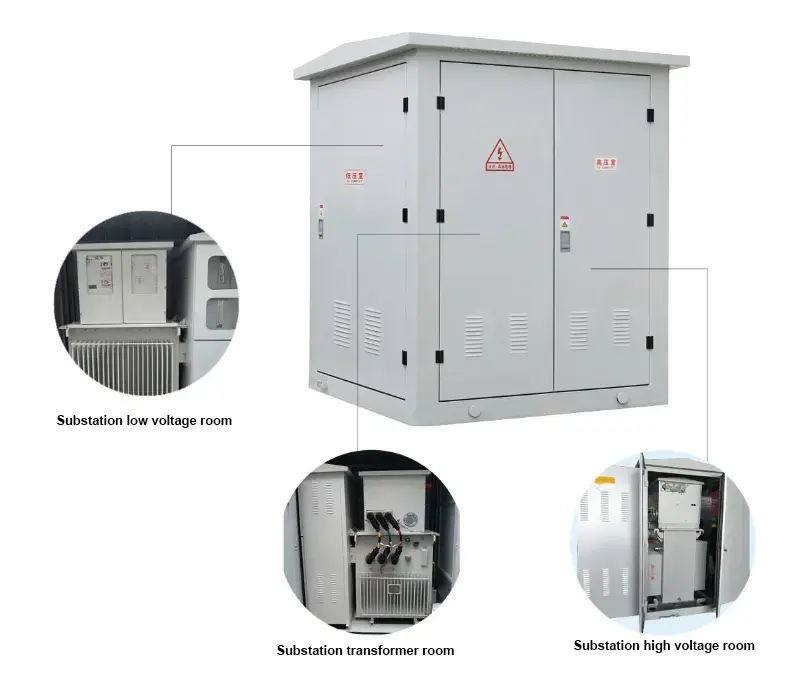

1. YB □ -12 Miniaturisierte Europäische Unterspannungstation sind hauptsächlich in drei Teile unterteilt: Hochspannungsschalterraum, Transformatorraum und niedriger Spannungsschalterraum, der separat transportiert werden kann.

2. Das Produkt nimmt ein einzigartiges Design mit großer Zyklus-Wärmeableitungen an, um den Temperaturanstieg des Produkts zu gewährleisten, und die separate Versiegelung zwischen den Räumen bildet keinen Wärmeaustausch zwischen den Räumen.

3. Die Produktschale besteht aus hochwertiger Edelstahlplatte. Alle Teile der Stahlplattenkonstruktion haben eine spezielle Antikorrosionsbehandlung unterzogen, und die Edelstahlplattenstruktur hat eine starke Korrosionsbeständigkeit und eine gute mechanische Festigkeit.

4. Das Produkt kann ohne zusätzliche Gebäudefundament direkt in Innenräumen installiert werden, was Kosten und Platz spart und bequem zu installieren ist.

◆ Hochspannungskammer

Von unserem Unternehmen unabhängig von unserem Unternehmen entwickelte SF6-Gas-gefüllte Schaltanlage wird für eine Hochspannung übernommen, und alle Schaltanlagen und die Busbars sind in einer geschlossenen Edelstahlbox ohne freilädtes Leiche außerhalb von außen versiegelt. Sicherer Betrieb und hohe Zuverlässigkeit; Alle Module können den Verbindungsmodus der Seitenauslass und die obere Erweiterung entsprechend den Stromverbrauchsanforderungen realisieren und die Bedürfnisse des Stromversorgungsschemas in maximalem Maße entsprechen.

◆ Niedrigspannungskammer

Die niedrigen Spannungs-Seiteneinlass- und Auslassleitungen bestehen aus neuen geformten Schaltkreisschaltern, die klein, frei vom Lichtbogen und leicht zu ersetzen sind. Multifunktionaler intelligenter umfassender Schutzcontroller und neuer integriertes Reaktiven -Leistungskompensationsgerät.

◆ Transformatorkammer

Der Transformator ist mit Epoxidharz vollständig isoliert, und der Isolier- und Wärmefestigkeitsniveau ist F, und der Transformator hat keine Verbrennungsmaterialien und produziert keine Gas oder andere Zwischenprodukte, die während des Betriebs nicht förderlich sind.

◆ Interner Link

Der Spannungstransformator und der chinesische Feststoffschalter sind durch das fest isolierte Kabelzubehör des Unternehmens verbunden, die vollständig isoliert und sicher und zuverlässig sind

● Funktion und Eigenschaften

Die Hochspannungskammer der miniaturisierten Europäischen Box -Unterstation besteht aus Hochspannungslastschalter, Hochspannungssicherung und Blitzanlagen, die gleichzeitig die Stromübertragung und einen Überlast- und Kurzschlussschutz aufweisen können. Die Niederspannungskammer besteht aus Niederspannungsluftschalter, Stromumwandler, Amperemeter und Voltmeter. Miniaturisierte Europäische Untersuchungsstation übernimmt die führende Verarbeitungstechnologie und weist eine gute Korrosionsbeständigkeit und -verschleißfestigkeit auf. Die Vorteile sind flexible Kombination, bequemer Transport, Installation und Bau, niedrige Kosten, keine Umweltverschmutzung sowie einen sicheren und zuverlässigen Betrieb. Gleichzeitig ist die miniaturisierte Europäische Schachtel -Unterstation ein Gerät mit einem hohen Grad an Automatisierung und ist intelligent gestaltet, das alle Teile vollständig schützen und den Bedürfnissen von unbeaufsichtigt erfüllen kann. Im Allgemeinen ist miniaturisierter europäischer Box -Umspannwerk die Art des Boxtransformators, der Investitionen spart und die schnellste Wirkung erzielt.

● die Hochspannungskammer

Die Hochspannungskammer ist im Allgemeinen durch eine Kombination aus Lastschalter und Sicherung geschützt. Nach einer Phase der Sicherung ist die dreiphasigen Bindungsreisen geblasen. Lastschalter sind in Drucklufttyp, Vakuumtyp, Schwefelhexafluoridtyp usw. erhältlich, die den Betriebsmechanismus verteilen und automatisches Upgrade realisieren können. Die Sicherung ist eine Hochspannungsstrom-Einschränkung mit einem Stürmer, der zuverlässige Wirkung und große Bruchkapazität aufweist. In der folgenden Tabelle finden Sie die wichtigsten technischen Parameter. Für Transformatoren über 800kVA können Vakuumschalter wie Zn12, Zn28 und VS1 zum Schutz ausgewählt werden.

● Die niedrige Spannungskammer

Die Hauptschalterseite der Niederspannungskammer nimmt universelle oder intelligente Leistungsschalter an, die die Schaltung selektiv schützen können. Der Outlet -Switch nimmt einen neuen Art von Plastikschalenschalter an, der klein und kurz ist, bis zu 30 Schaltungen. Es gibt Schütze und kontaktlose Schaltmodi, aus denen Benutzer auswählen können.

● Der Transformator

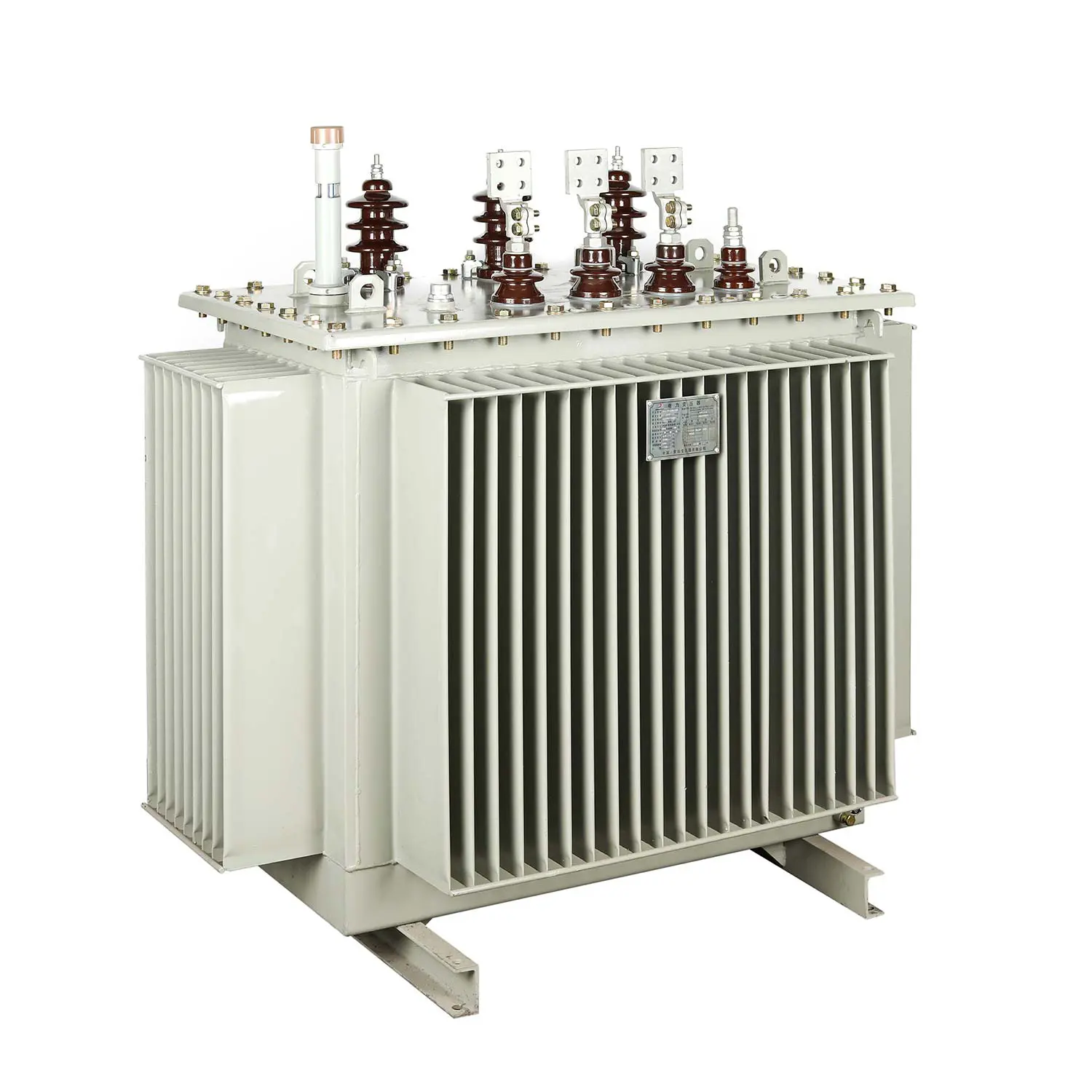

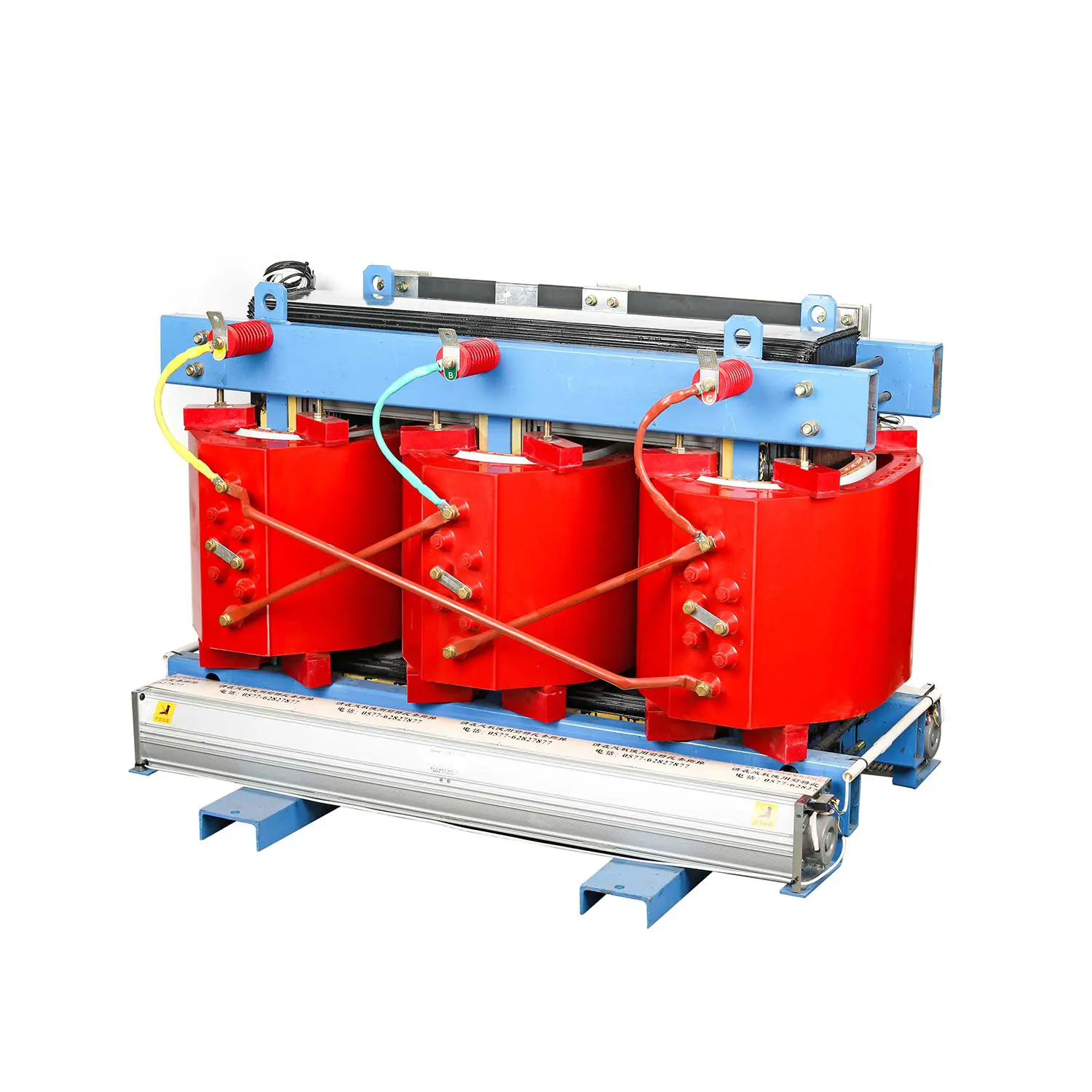

YB □ -12 Miniaturisierte europäische Box-Unterstation Wählen Sie mit niedrigem Verlust, ölgezogener, vollständig versiegeltem S9-, S10- und S11-Serientransformatoren oder wählen Sie harzgelsene oder nomex-papier-isolierte umweltfreundliche, trockene Transformatoren, und der untere Unterschied ist mit einem Trolley ausgestattet, um den Eingang und Ausgang des Transformers zu ermöglichen.

● Leistungsparametertabellen

◆ Technische Parameter des Lastschalters

◆ Technische Parameter der Hochspannungssicherung

◆ Technische Parameter des Niedrigspannungsschalters

● Umgebungsbedingungen für die Nutzung

◆ Höhe: Die miniaturisierte Europäische Unterspannung sollte innerhalb von 4000 m verwendet werden

◆ Temperatur: -25 ~ 40 ℃

◆ Relative Luftfeuchtigkeit: Der tägliche Durchschnitt beträgt nicht mehr als 95%, und der monatliche Durchschnitt beträgt nicht mehr als 90%.

◆ Installationsort: Keine Brand, Explosionsgefahr, leitender Staub, chemisch -ätzendes Gas und gewalttätige Schwingung. Wenn die oben genannten Bedingungen überschritten werden, können Benutzer unser Unternehmen konsultieren.

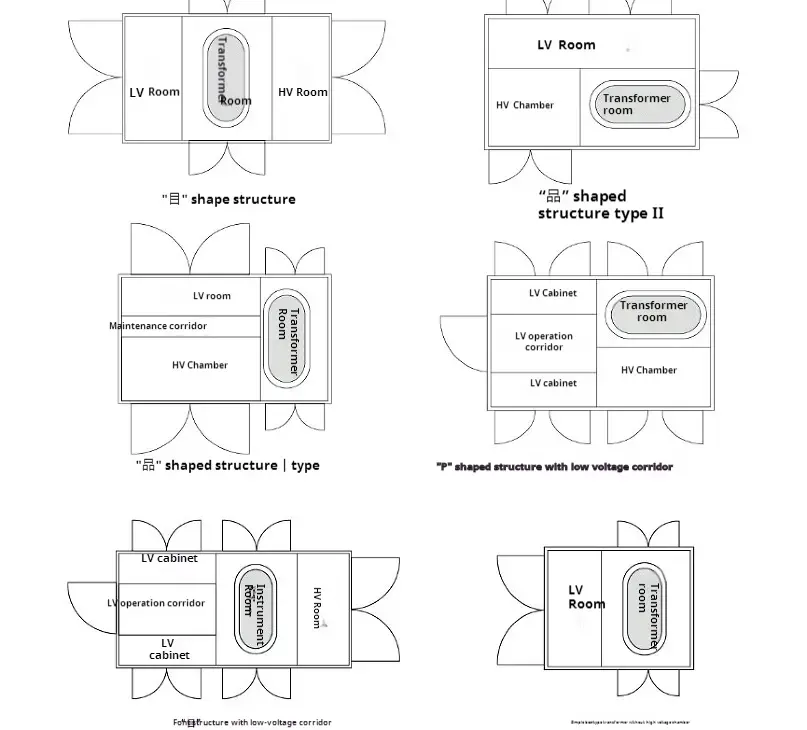

● Layoutdiagramm

● Warum Kexr wählen?

◆ Produktvorteile: Unser Miniaturisierte European Box -Typ -Umspannwerk verfügt über viele Patente und hat verschiedene Zertifizierungen (ISO9001,3c usw.) überschritten. Die hervorragende Produktqualität ist die Grundlage für unseren Halt.

◆ Preisvorteile: Aus Sicht des Kunden ist Kexr der Ansicht, dass kleine Gewinne, aber schneller Umsatz Unternehmen länger überleben lassen. Daher ist der Produktpreis von KEXR niedriger als der Branchendurchschnitt und wir nehmen eine Schritt-für-Schritt-Preisliste ein, und mehr Einkäufe bringen mehr Rabatt mit.

◆ Qualitätssicherungsvorteile: Wir bieten eine Garantie von 12 bis 24 Monaten für die meisten KEXR-Produkte, die die der meisten unserer Kollegen überschreiten.

◆ Einzigartiges Anpassungsschema: Wenn wir die individuellen Bedürfnisse der Kunden berücksichtigen, können wir maßgeschneiderte Produkte produzieren, um unterschiedliche Nutzungsszenarien zu erfüllen.
