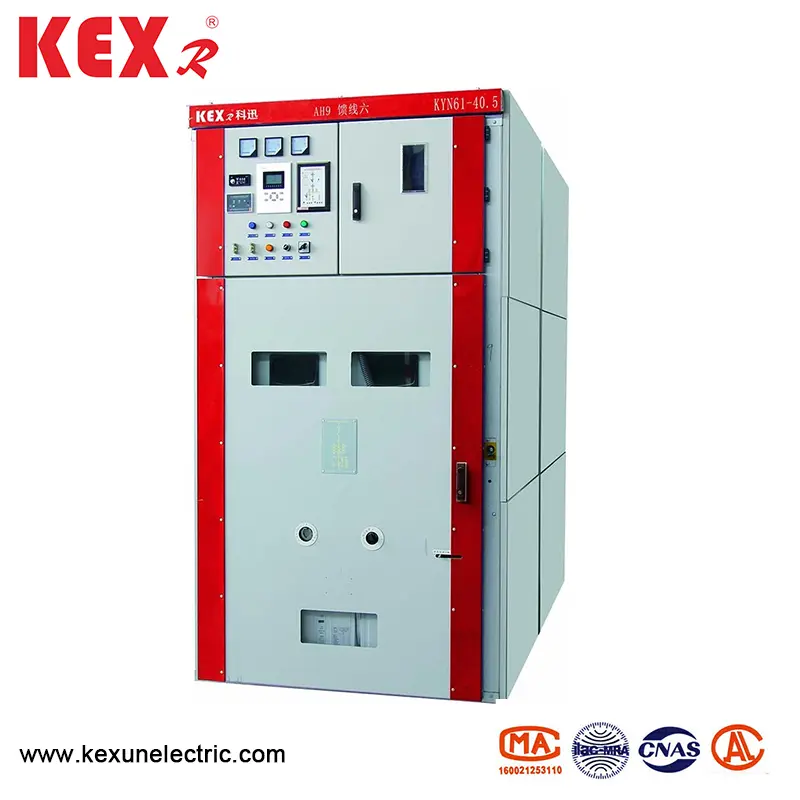

Wechselschaltankleidungsschaltanlage

● tektonische Eigenschaften

▶ Die Schaltanlagenstruktur ist zusammengesetzt und der Leistungsschalter wird durch Handcart unterwegs montiert

▶ KYN61-40.5 Typ-Rüstungsschaltschaltanlagen-Schaltwechsel ist mit einem brandneuen zusammengesetzten isolierten Vakuum-Leistungsschalter ausgestattet, der die Eigenschaften einer guten Austauschbarkeit und einfachem Austausch aufweist

▶ Der Handcart -Rahmen ist mit einem Bleischritt- und Nussantriebsmechanismus ausgestattet, wodurch das Handcart problemlos bewegen und verhindern kann, dass Fehloperation die Antriebsstruktur beschädigt

▶ Alle Operationen können mit der Schranktür in der Nähe durchgeführt werden

▶ Die Verriegelung zwischen den Hauptschalter-, Handcart- und Switch-Schranktüren nimmt den obligatorischen mechanischen Verriegelungsmodus an, um die Funktion "Fünf-Prävention" zu erfüllen

▶ Der Kabelraum verfügt über genügend Platz, um mehrere Kabel anzuschließen

▶ Der schnelle Erdungsschalter wird zum Erdung und zum Kurzschluss verwendet

▶ Das Schutzniveau der Schale ist IP3X und die Schutzstufe IP2X ； Wenn die Handcart -Tür geöffnet ist

▶ Die mit Rüstung gekleidete Schaltschalteranlage entspricht GB3906-1991.dl404-1997 und übernimmt den internationalen IEC-298-Standard als Referenz.

● Umgebungsbedingungen

▶ Die Obergrenze der Umgebungstemperatur beträgt +40 ° und der innerhalb von 24 Stunden gemessene Durchschnittswert überschreitet 35 ° C nicht und die untere Grenze beträgt 15 ℃

▶ Höhe: Nicht mehr als 1000 m über dem Meeresspiegel

▶ Relative Luftfeuchtigkeit: Der tägliche Durchschnittswert darf 95%nicht überschreiten, und der monatliche Durchschnittswert darf 90%nicht überschreiten

▶ Erdbebenintensität: nicht mehr als 8 Grad

▶ Wasserdampfdruck: Der tägliche Durchschnittswert darf 2,2 kPa nicht überschreiten, und der monatliche Durchschnittswert darf 90%nicht überschreiten.

● Technische Parametertabellen

◆ Vakuumschalter

◆ Vakuum -Leistungsschalter

◆ Frühlingsbetriebene Maschinen

● Verkabelungsschemata

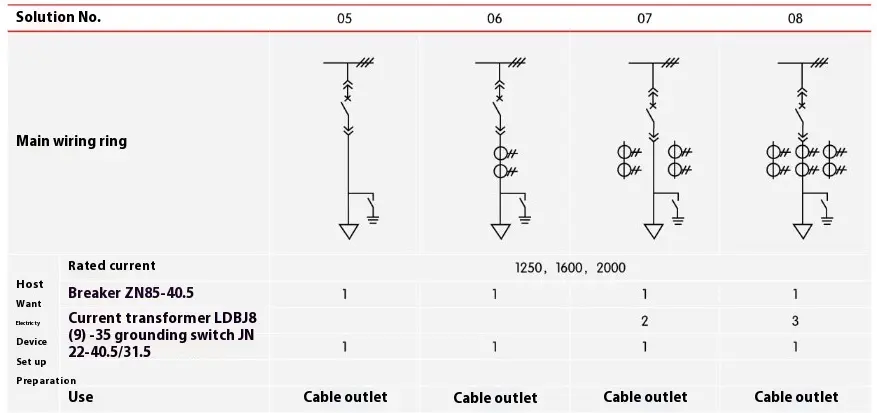

Es gibt 27 häufig verwendete typische primäre Kabelschemata für die Schaltwechselschaltweite von Rüstungsschalten, die den Anforderungen der Einkommens- und Ausgangslinien von Benutzern, Overhead-Einkommen und ausgehenden Linien, Kommunikation und Messung, Schutz usw. erfüllen können.

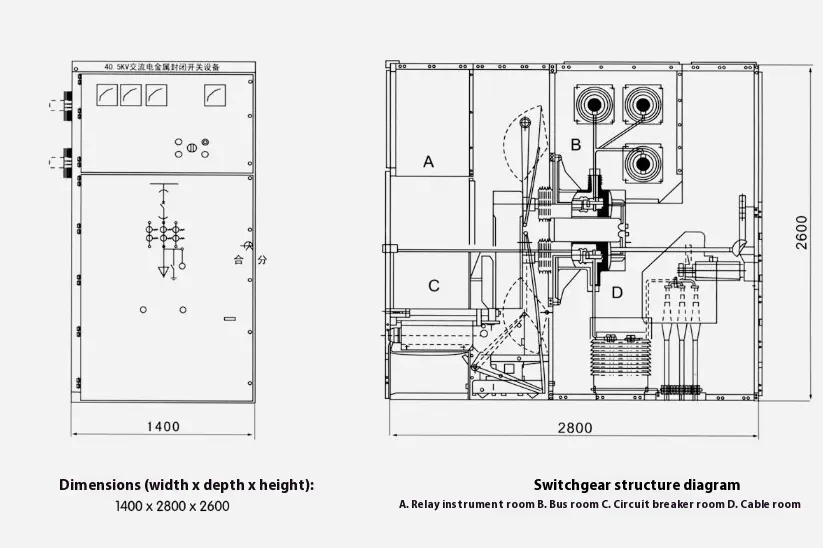

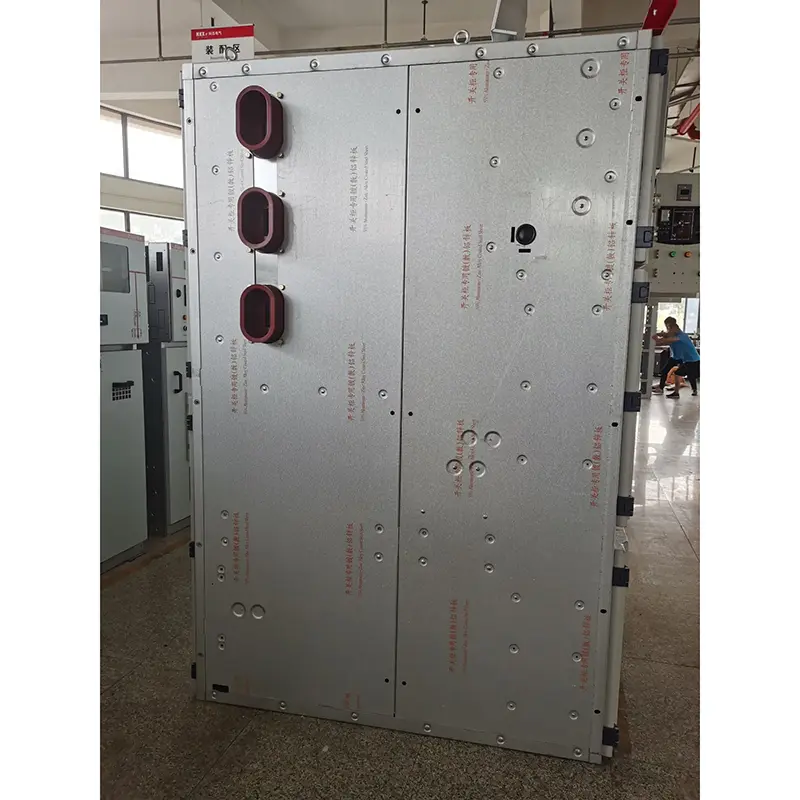

● Strukturabmessungen der Rüstungsschaltschaltanlage

● Schaltanlagerung

A

▶ Entfernung vom Rückseite des Schranks zur Wand: ≥ 1500 mm

▶ Flatheit des Grundrahmens: ≤ 1 mm/m

▶ Der eingebettete Stahl des Fundaments darf 3 mm über dem Boden nicht überschreiten

▶ Es kann durch Schrauben oder Schweißen auf das Fundament festgelegt werden

▶ Das Gewicht der Schaltanlage beträgt ca. 1800 kg

▶ Schaltanlage Betriebskorridorbreite (Einzelzeile): ≥3000 mm und Doppelreihe (von Anhang zu Angesicht) ≥ 4000 mm.

● Produktkonsistenz

◆ Hauptleitungshauptschema, Einzelbusystemdiagramm, Anordnungsdiagramm und Layout -Diagramm

◆ Elektrisches schematisches Diagramm und Klemmenanordnungsdiagramm der Sekundärschaltung

◆ Modellspezifikation und Menge an elektrischen Komponenten von Ranzerverkleidungsschaltschaltanlagen

◆ Spezifikationen und Materialien des Hauptbusse und des Zweigbusses

◆ Namen und Mengen von Ersatzteilen und Ersatzteilen

◆ Mit der Fabrik sind besondere Anforderungen vereinbart

◆ Aufgrund der kontinuierlichen Verbesserung der Produkttechnologie unterliegen alle Daten der jüngsten Bestätigung durch die technische Abteilung unserer Fabrik. Wenn es eine Änderung gibt, wird es keine Kündigung geben.

● Bestellanweisungen

◆ Hauptverdrahtungsschema-Diagramm, Zweck und Einzelabgabesystem-Diagramm; Nennspannung; Bewertungsstrom; Bewertetes Kurzschlussstrom; Layoutplan des Stromverteilungsraums sowie Anordnung und Konfigurationsplan von SwitchGear usw.

Geben Sie die Spezifikationen eingehender und ausgehender Kabel an

◆ Anforderungen an Steuer-, Mess- und Schutzfunktionen von SwitchGear und anderen Verriegelung und automatischen Geräten.

◆ Modell, Spezifikation und Menge der wichtigsten elektrischen Komponenten in der Schaltanlage. Wenn zwischen Schaltanlagen oder eingehenden Schränken eine Busbrückenverbindung erforderlich ist, müssen spezifische Daten wie die Nennstromtransportkapazität der Busbrücke, die Spanne der Busbrücke und die Höhe des Bodens bereitgestellt werden

◆ Wenn die Rüstungsschaltschaltanlage in einer speziellen Umgebung verwendet wird, sollte sie bei der Bestellung ausführlich angegeben werden.

◆ Andere besondere Anforderungen.

● Schematisches Diagramm der Schaltanlageninstallationsgrundlage
