Hochspannung vollständiger Satz

Ur

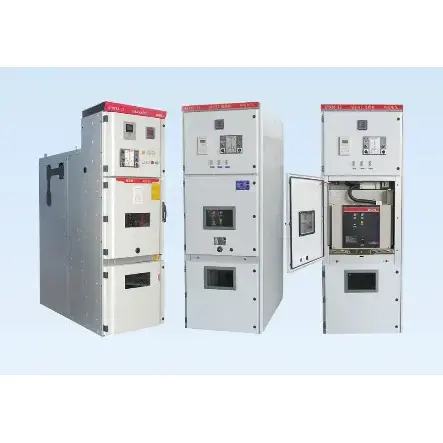

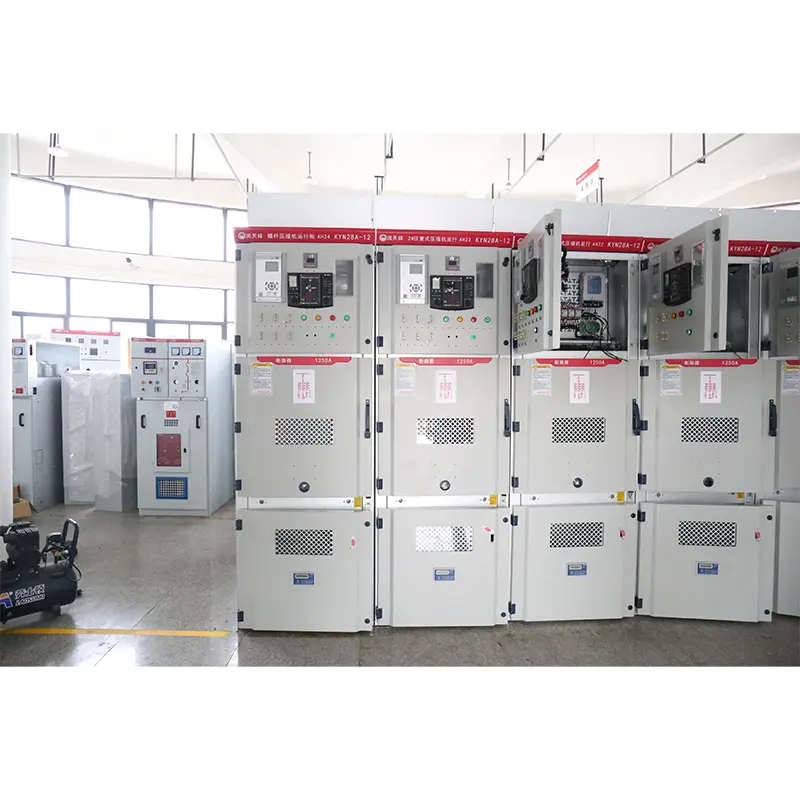

KYN28-12 (GZS1) Hochspannung komplett ist ein dreiphasiger AC 50Hz-Innenverteilungsgerät, mit dem die Stromversorgung und -steuerung von 3 bis 12 kV die Schaltung empfangen und verteilen. Verschiedene Arten von mikrocomputerbasierten umfassenden Relaisschutzgeräten können auf dem Panel der Relaiskammer dieses Produkts installiert werden, und die intelligente Kontrolle des Systems kann realisiert werden. Es verfügt über die Funktionen von Fernbedienung, Telemetrie, Fernkommunikation und Fernanpassung, und das Feldnetz kann über CAN -Bus mit Kommunikationsschnittstelle gesteuert werden. Es hat auch die Funktionen, die Fehloperation des Leistungsschalters zu verhindern, das Handcart mit Last zu drücken und zu ziehen, den Erdungsschalter mit Strom zu schließen, Strom an die Erdungsposition zu senden und zu verhindern, dass er versehentlich in das lebende Intervall eintritt, das kurz als "kurz vor dem Vorbeugen" bezeichnet wird. Das Schrank kann mit VSI (ZN63) und ZN12V -Vakuumschalter sowie importierten VD4 -Vakuumschalter und VC -Serien -Vakuum -Schützen ausgestattet werden.

Ur

● Die Hochspannung komplette Set trifft sich unter den Standards:

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Hochspannung komplette Set Beschreibung

Die Schale und Trennwand des Hochspannungs-vollständigen Satzes bestehen aus mit Aluminium-Zink beschichteten Stahlplatten oder Stahlplatten, die nach der Verarbeitung von CNC-Werkzeugmaschinen verschraubt und gebogen werden, sodass der zusammengesetzte Hochspannungs-Komplettsatz die Einheitlichkeit der Größe aufrechterhalten kann. Die mit Aluminium-Zink beschichtete Stahlplatte hat eine starke Antikorrosions- und Antioxidationseffekte und eine hohe mechanische Festigkeit. Der Innenraum des Hochspannungs -Complete -Sets ist durch Partitionen in Handcart Room, Bus Room, Cable Room und Relay Instrument Room unterteilt, und die Hülle jeder Einheit verfügt über eine unabhängige Erdung. Die Türen davon sind alle mit elektrostatem Kunststoff besprüht, wodurch ihre Oberflächen die Vorteile von Aufprallfestigkeit, Korrosionsbeständigkeit und schönem Erscheinungsbild haben (Farben können von Benutzern angepasst werden).

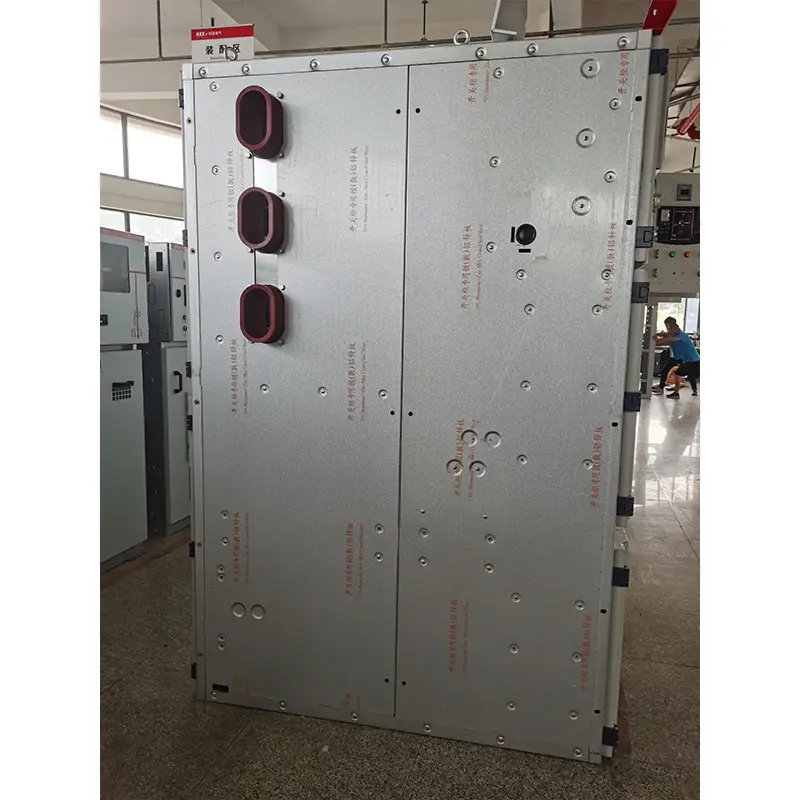

◆ Die Schale und Trennwand

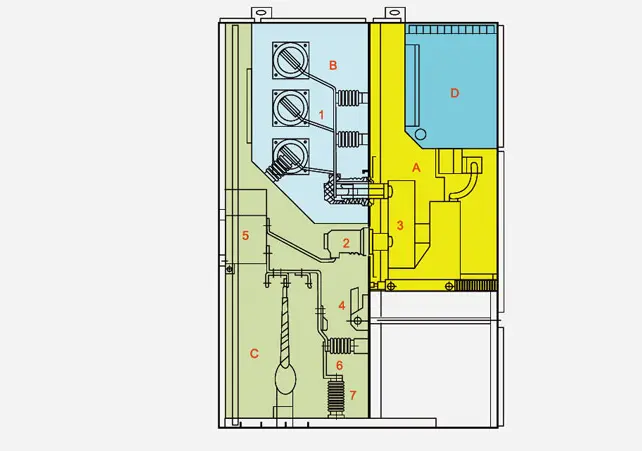

Die Schale und Trennwand des Kabinetts bestehen aus hochwertigen importierten, von Aluminium beschichteten Zinkstahlplatten, die nach dem Bogen von CNC-Werkzeugmaschinen verschraubt sind, sodass der zusammengesetzte Hochspannungs-Set die Einheitlichkeit der Größe beibehalten kann. Es hat eine starke Korrosionsbeständigkeit und Oxidationsbeständigkeit und eine höhere mechanische Festigkeit als dieselbe Stahlplatte. Der Hochspannungs -Complete -Set ist in Handcart -Raum (Leistungsschalterabteil), Buszimmer, Kabelraum und Relais -Instrumentenraum (niedriger Spannungsraum) durch Partition unterteilt. Die Hülle jeder Einheit ist unabhängig geerdet.

◆ Abmessungen

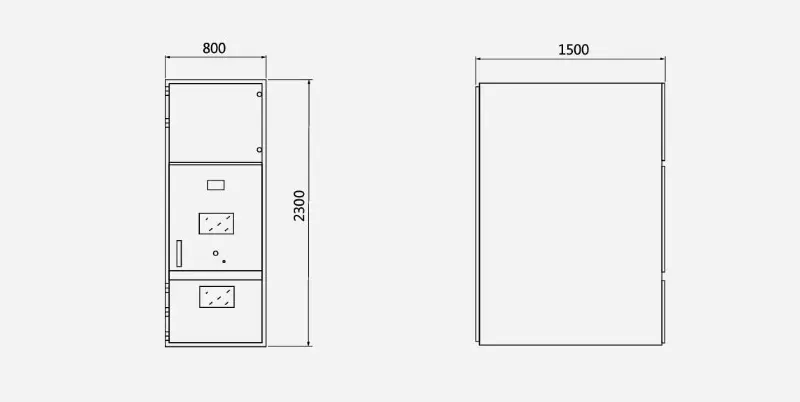

◆ Umriss dimensionale Zeichnung des Hochspannungs -Complete -Satzes

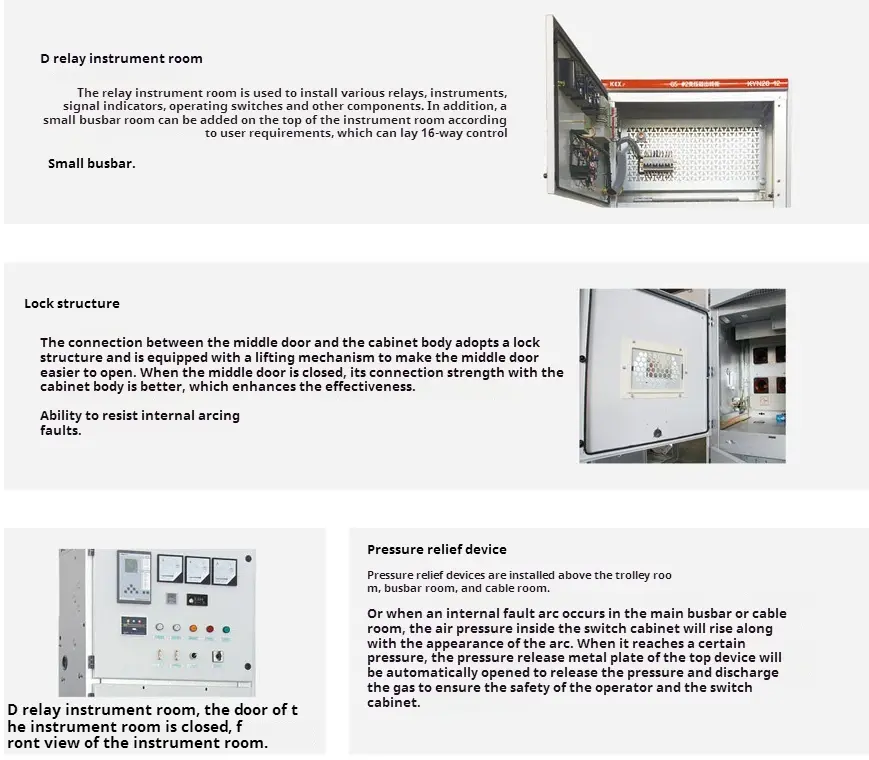

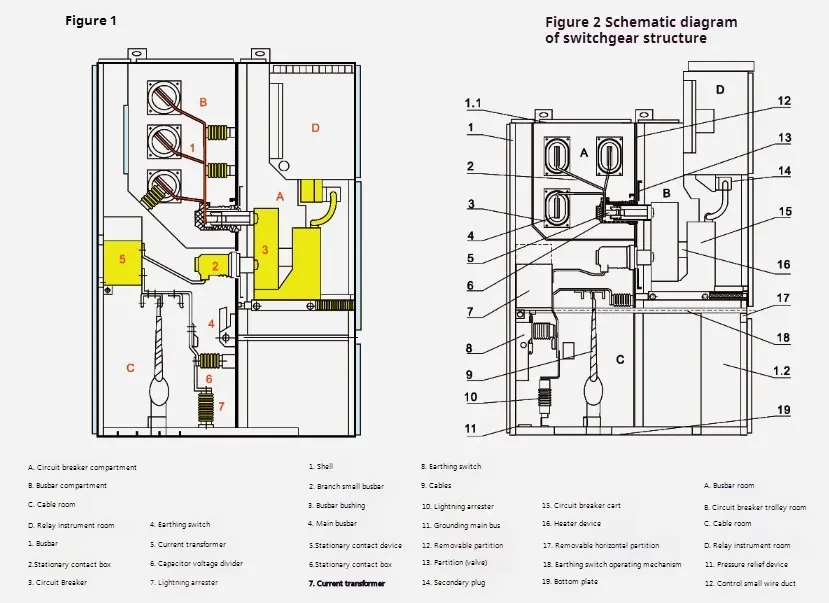

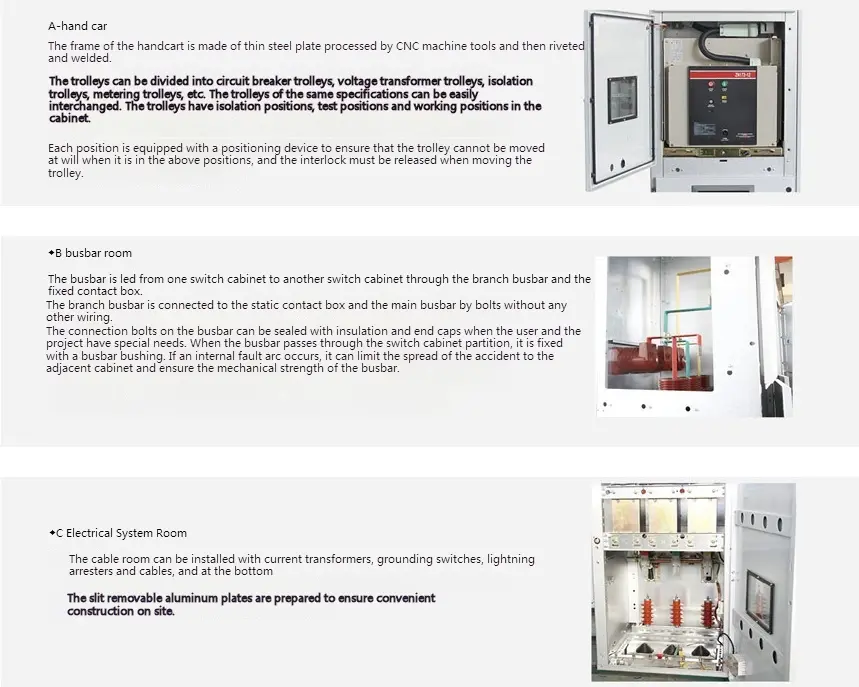

◆ Wichtige Komponente des Hochspannungssatzes KYN28-12 Typ
