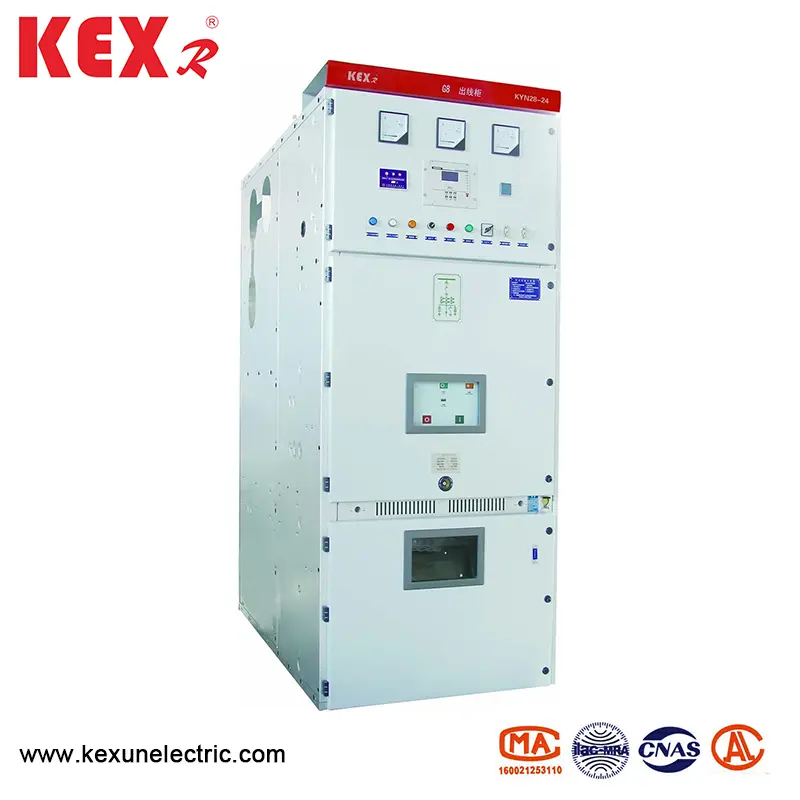

Verschiebung mit Panzerverschiebung Metall geschlossene Schaltansicht

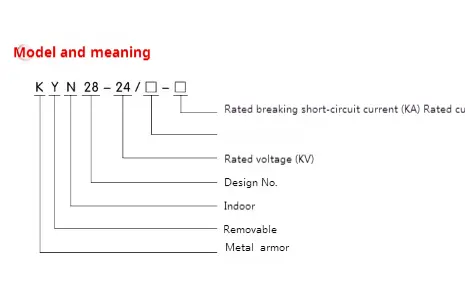

● Modellbedeutung

● Verwendungsbedingungen

◆ normale Gebrauchsbedingungen

▶ Umgebungstemperatur: -15 ~ 40 ℃ und der Durchschnitt innerhalb von 24 Stunden weniger als 35 ℃.

▶ Luftfeuchtigkeit: Die durchschnittliche tägliche Luftfeuchtigkeit von weniger als 95%; Die durchschnittliche monatliche Luftfeuchtigkeit von weniger als 90%;

▶ Dampfdruck: Der durchschnittliche Dampfdruck pro Tag beträgt nicht mehr als 2,2 kPa. ； Der durchschnittliche monatliche Wasserdampfdruck darf 1,8 kPa nicht überschreiten ；;

▶ Höhe: Die Höhe des mit Rüsten verkleideten Verschiebungs-Metall-Schaltungsanlagens sollte weniger als 1000 m betragen

▶ Die umgebende Luft wird offensichtlich nicht durch Staub, Salz, ätzend und/oder brennbares Gas, Dampf oder Salzspray verschmutzt.

▶ Schwingung oder Bodenbewegung von außen von Schaltgeräten und Steuerungsgeräten können ignoriert werden

▶ Die im Sekundärsystem induzierte Amplitude der im Sekundärsystem induzierten elektromagnetischen Interferenzen überschreitet 1,6 kV nicht.

◆ Besondere Nutzungsbedingungen

Wenn es unter normalen Umgebungsbedingungen verwendet wird, die über die in GB/T1022 angegebenen Personen hinausgehen, können das Unternehmen und die Benutzer eine Vereinbarung über besondere Betriebsbedingungen aushandeln und erzielen.

Um Kondensation zu vermeiden

ist mit einer Heizung ausgestattet, die bei der Schaltanlage im Standby -Zustand verwendet werden sollte. Es sollte auch darauf geachtet werden, dass die Heizung in Betrieb genommen wird, wenn sich die Schaltanlage im normalen Betrieb befindet.

● Technischer Parameter des mit Rüstungsverkleidet verschobenen Metallschaltanlagens

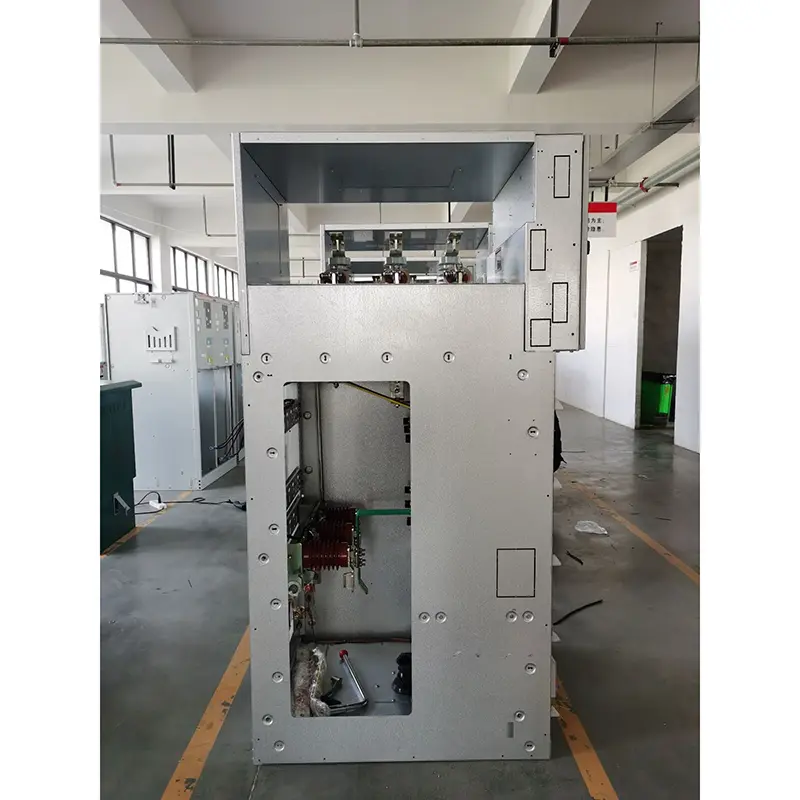

● Kurze Beschreibung der Struktur

Die Kyn28-24-Schaltschalterschalterschaltanlage vom Typ Panzerverkleidet besteht aus Schrank und abnehmbaren Teilen (allgemein als Handcart bezeichnet). Die Schaltanlage ist durch Metallpartitionen in mehrere funktionelle Fächer unterteilt, z. B. Buszimmer, Leistungsschalterraum, Kabelraum und Relais -Instrumentenraum. Abnehmbare Teile der Schaltanlage können mit einem Vakuumschalter -Handcart, dem Handcart des Spannungstransformators, dem Blitzverzeichnishandkarten, dem Isolation Handcart und des Sicherungshandwagens ausgestattet werden.

● Eigenschaften der Hauptkomponenten

◆ Die Schale

Die Schale von KYN28-24-Schaltschalter mit Panzerverkleidet-Verschiebung wird aus importiertem Aluminium-Zink-beschichteten Stahlplatte bestehen, das vom CNC-Werkzeugwerkzeug verarbeitet und durch mehreren Faltprozesse hergestellt wird. Der gesamte Schrank hat eine hohe Präzision und starke Korrosionsbeständigkeit und Oxidationsbeständigkeit. Aufgrund der Einführung mehrerer Falttechnologie ist das Schrank leichter, das Gesamtgewicht, die mechanische Festigkeit höher und im Aussehen schön als andere ähnliche Geräteschränke. Das Schrank nimmt eine montierte Struktur an, die durch eine Weidenmutter und einen hochfesten Bolzen verbunden ist, so dass der Verarbeitungs- und Produktionszyklus verkürzt, die Teile universell sind, der Bodenraum klein und die Produktion der Produktion bequem ist.

◆ Der Handcart

Das Handcart -Skelett besteht aus dünner Stahlplatte und montiert von der CNC -Werkzeugmaschine. Das Handcart und das Schrank haben eine hohe passende Präzision, und die mechanische Verriegelung ist sicher, zuverlässig und flexibel. Handcart kann in den Massentrainer -Handcart, den Handcart des Spannungstransformators, das Messung von Handkarten, Isolation Handcart usw. unterteilt werden. Das Handcart verfügt über eine Trennungs-/Testposition und eine Arbeitsposition im Schrank, und jede Position verfügt über ein Positionierungsgerät. Um zuverlässige Verriegelung zu gewährleisten. Alle Arten von Handcarts werden durch Schraubenstangen angetrieben und abgenommen, die leicht und flexibel zu bedienen sind und für das Dienst im Dienst für das Personal geeignet sind. Wenn das Handcart aus dem Schrank entfernt werden muss, kann es bequem mit einem speziellen Transfer -Lkw für verschiedene Inspektionen und Wartung herausgenommen werden. Wenn das Handcart laufende Auto in den Raum des Schrankschalters transportiert wird, kann es zuverlässig in der Aus -/ -Testposition eingesperrt werden, und das Schrankpositionsindikatorlicht zeigt seine Position an. Erst nachdem der Handcart vollständig verschlossen ist, kann der Bleischristen -Antriebsmechanismus geschüttelt werden, um das Handcart in die Arbeitsposition zu schieben. Wenn das Handwagen die Arbeitsposition erreicht, nimmt die Betriebskraft des Antriebsgriffs plötzlich zu und kann nicht gedreht werden, und sein entsprechendes Positionsindikatorlicht zeigt seine Position. Die mechanische Verriegelung von Handwagen kann zuverlässig sicherstellen, dass der Leistungsschalter nur geschlossen werden kann, wenn sich das Handcart in der Arbeitsposition oder der Testposition befindet. Darüber hinaus kann sich der Handcart nur dann bewegen, wenn sich der Leistungsschalter im Öffnungszustand befindet.

◆ Fach

Die wichtigsten elektrischen Komponenten der Schaltanlage befinden sich in ihren unabhängigen Fächern, nämlich: Breaker -Handcart -Raum, Buszimmer, Kabelraum, Relaisinstrumentenraum usw. Das Schutzniveau jedes Faches erreicht IP2X. Mit Ausnahme des Relaisinstrumentenraums verfügen die anderen drei Fächer über Druckentlastungskanäle. Aufgrund des mittleren Typs wird der Kabelraumraum erheblich erhöht, sodass die Ausrüstung parallel mehrere Kabel anschließen kann.

▶ BUS -FAUSPartment A: Der Hauptbus ist durch ein einzelnes Spleißen angeschlossen, das durch den Zweigbus (statische Kontaktkiste) und die Hauptbussisolierungshülle festgelegt wird. Der Hauptbus und der Tiebus sind Kupferstangen mit einem rechteckigen Querschnitt, und Doppelbushals werden zur schweren Stromlast verwendet. Für besondere Bedürfnisse kann der Bus mit verschrumpfbaren Hitze und maßgeschneiderten Isolierabdeckkasten bedeckt werden. Isolierrohre werden zwischen Bussen benachbarter Schränke installiert, die den Unfall im Fach effektiv einschränken können, ohne sich im Falle eines internen Fehlerbogens auf andere Schränke auszubreiten.

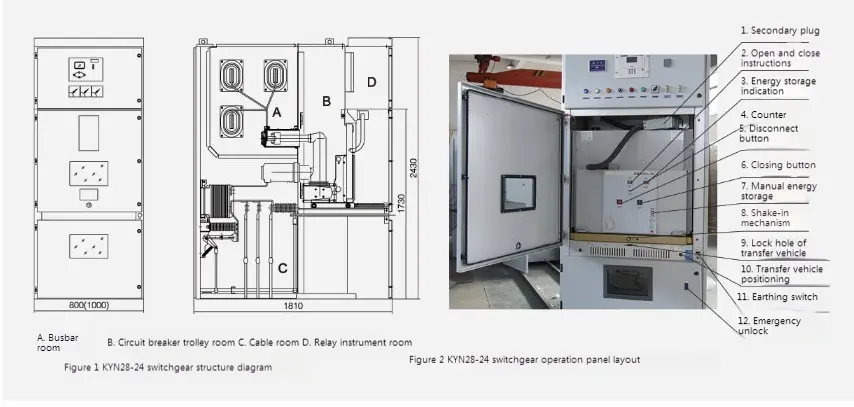

▶ Leiterschalterabteil B: Die Schienen werden auf beiden Seiten des Faches installiert, damit Handcart von der Aus -/ -Testposition in die Arbeitsposition im Schrank wechselt. Die Partition (Ventil) der statischen Kontaktkiste ist an der Rückwand des Handcart -Raums installiert. Wenn sich das Handcart von der Off-/Testposition in die Arbeitsposition bewegt, werden die oberen und unteren Ventile an der Mündung des statischen Kontaktfelds in Verbindung mit dem Handcart automatisch geöffnet. Wenn sich das Ventil in die entgegengesetzte Richtung bewegt, schließt es automatisch, bis sich das Handcart in eine bestimmte Position zurückzieht und das statische Kontaktfeld sicher abdeckt, wodurch eine effektive Isolation bildet. Da es keine Verbindung zwischen dem oberen Ventil und dem unteren Ventil gibt, kann das Ventil auf der lebenden Seite während der Wartung gesperrt werden, sodass das Wartungspersonal den lebenden Körper nicht berührt. Der Handwagen kann auch betrieben werden, wenn die Tür des Leistungsschalterraums geschlossen ist. Durch das Beobachtungsfenster an der Tür können Sie die Position des Handwagens im Fach, die Öffnungs- und Schließungsanweisungen und die Energiespeichersituation beobachten.

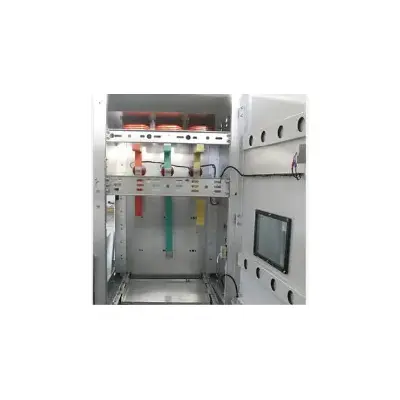

▶ Kabelfach C: Die Kennzahl von KYN28-24-Panzerverkleidet ist in der Mitte eingebaut, sodass das Kabelfach einen großen Platz verfügt. Der aktuelle Transformator und der Erdungsschalter sind an der Rückwand des Faches installiert (der Erdungsschalter kann auch in der Mitte des Schalterschranks gemäß den Bedürfnissen des Kunden installiert werden), und der Lightning -Anteil ist im unteren Teil des Faches installiert. Nachdem das Handcart und die extrahierbare horizontale Partition entfernt wurden, können die Konstruktoren zur Installation und Wartung von vorne von vorne eintreten. Das Kabelverbindungsleiter im Kabelraum kann parallel mit 1-3 Kabel pro Phase angeschlossen werden, und 6 Kabel können bei Bedarf parallel zu jeder Phase angeschlossen werden. Die abnehmbare Schlitzmetallverdichtung oder die nichtmagnetische Metalldichtungsplatte wird am Boden des Kabelraums hergestellt, um eine bequeme Konstruktion zu gewährleisten.

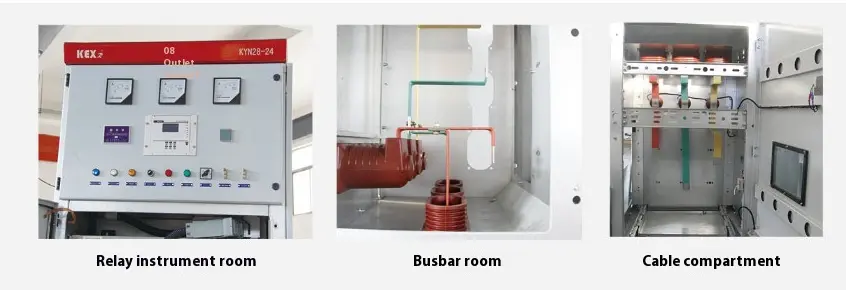

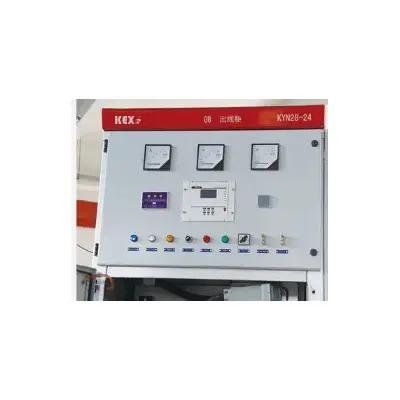

▶ Relaisinstrumentenraum D: Relaisschutzkomponenten, Instrumente, Live -Anzeigeindikatoren und sekundäre Geräte mit speziellen Anforderungen können im Relais -Instrumentenraum installiert werden. Die Kontrolllinie wird in das Trunking gelegt, und das Trunking hat eine Metallabdeckplatte, die die Sekundärlinie von den Hochspannungskomponenten isolieren kann. Das linke vordere Trunking ist für die Einführung von Steuerkabeln reserviert, und die entsprechenden Teile der unteren Platte sind mit sekundären Drähten und Kabelgewindelöchern versehen. Auf der oberen Platte des Relais -Instrumentenraums befindet sich auch ein kleines Buskreuzungsloch, das für den Bau bequem ist. Bei der Verkabelung kann die obere Abdeckplatte des Instrumentenraums geöffnet werden, um die Installation des kleinen Busses zu erleichtern.
