Wechselschaltausrüstung mit Rüstungsschaltschaltanlagen

● Zusammenfassung

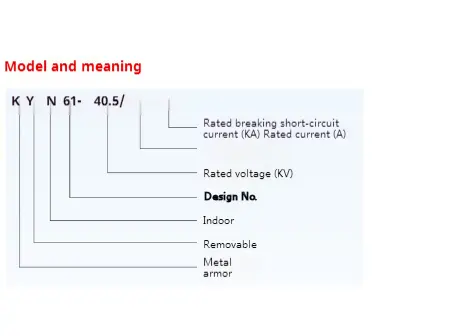

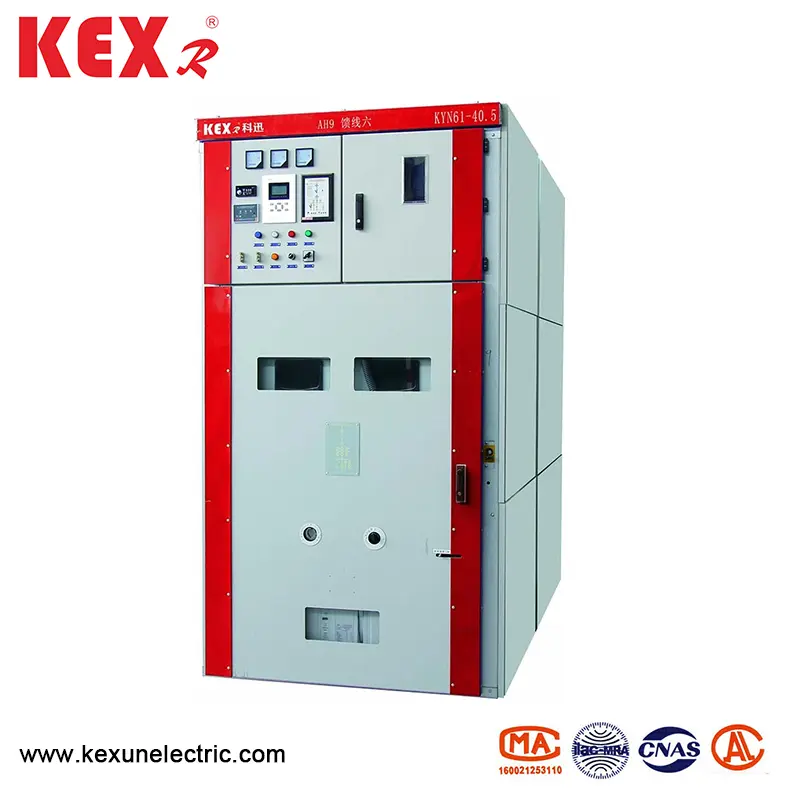

KYN61-40.5 Panzerverkleidet-Schaltschalterausrüstung (im Folgenden als Geräte bezeichnet) ist ein komplettes Innenverteilungsgerät mit dreiphasigen AC 50Hz und einer Nennspannung von 40,5 kV. Als Kraftwerk, Umspannwerk sowie Industrie- und Bergbauunternehmen, um elektrische Energie zu empfangen und zu verteilen, kann sie Schaltkreise steuern, schützen und erfassen und an Stellen mit häufigen Betrieb auch verwendet werden. Diese Schalterausrüstung entspricht GB/T11022-1999, GB3906-2006 und DL404-1997.

● Technische Parameter für jede Komponente von KYN61-40.5 Typ Panzerverkleidet Schalterausrüstung

◆ Vakuumschalter

◆ Vakuum -Leistungsschalter

◆ Frühlingsbetriebene Maschinen

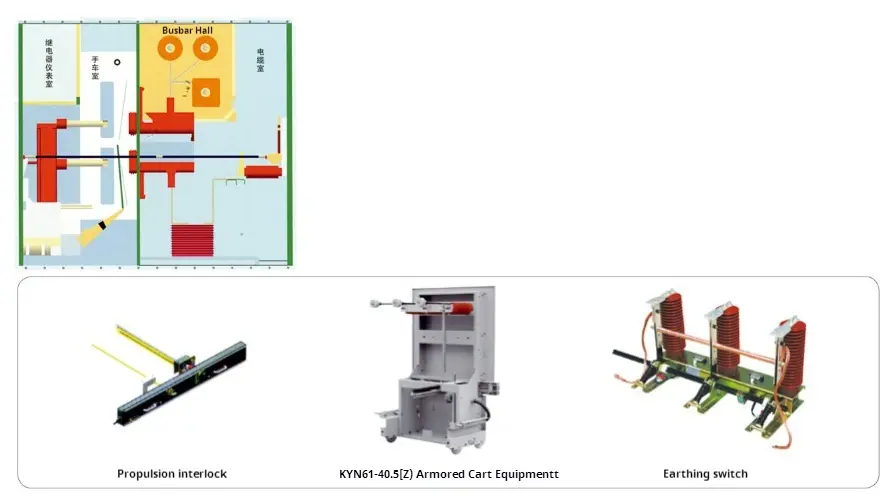

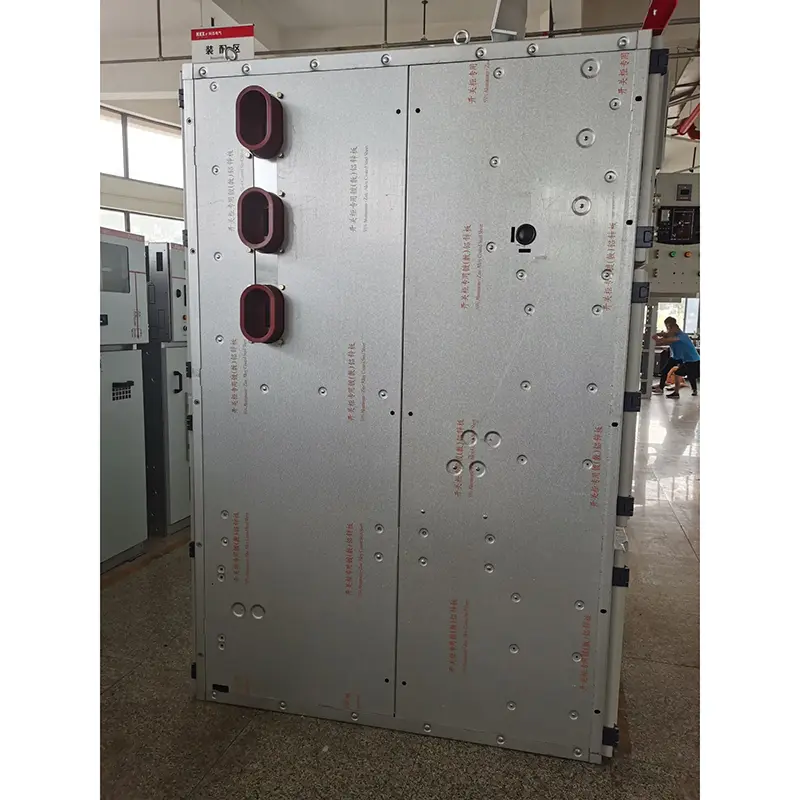

● Strukturelle Merkmale der Kyn61-40.5-Schaltungsausrüstung vom Typ Rüstungsschiebung

Die Schaltausrüstung ist gemäß dem Standard der gepanzerten Metall-geschlossenen Geräte in GB3906-1991 und IEC298 ausgelegt. Die gesamte Ausrüstung besteht aus zwei Teilen: dem Gerät und dem zeichnbaren Teil (Handcart). Die Ausrüstungsstruktur wird zusammengestellt und mit Schrauben kombiniert. Das Innere der Schaltausrüstung ist in den Rennstich-, Hauptbusraum, einen Kabelraum und den Relais -Instrumentenraum durch Metallpartition unterteilt. Das Schutzniveau der Schale erreicht IP3X, und das Schutzniveau zwischen den Kompartimenten beträgt IP2X, und alle Metallstrukturelemente sind zuverlässig geerdet. Jedes Fach des Hauptschleifensystems verfügt über einen Druckfreisetzungskanal für unabhängigen Auspuff.

◆ Shell und Partition

Die Schale und Trennwand der Rüstungsschaltschaltausrüstung werden nach der Verarbeitung und Bogen von CNC-Werkzeugmaschinen durch Kaltstahlplatte verschraubt. Daher kann die zusammengestellte Ausrüstung die Gleichmäßigkeit der strukturellen Abmessungen sicherstellen. Die Schaltschalterausrüstung mit Rüstungsschaltschaltanlagen ist in den Rennstecher, den Hauptbusraum, den Kabelraum und den Relais-Instrumentenraum unterteilt, und jeder Teil wird durch geerdete Metallpartition getrennt.

◆ Handcart

Handkart kann in Schaltkünsterhandkarten, Handcart des Spannungstransformators, Messhandkarts, Isolation Handcart usw. unterteilt werden. Alle Arten von Handcart haben die gleiche Form und Größe, und Handcarts mit dem gleichen Zweck sind austauschbar. Das Handcart verfügt über eine Test-/Isolationsposition und eine Arbeitsposition in der Ausrüstung, und jede Position ist mit einem ineinandergreifenden Gerät ausgestattet, um sicherzustellen, dass sich das Handcart nicht beiläufig bewegen kann, wenn es sich in den beiden oben genannten Positionen befindet.

◆ Leistungsschalterfach

Eine bestimmte Spur ist im Leistungsschalterfach installiert, damit sich Handcart bewegen kann. Wenn sich der Leistungsschalter zwischen der Testposition und der Arbeitsposition bewegt, öffnet oder schließt sich das Isolationsventil automatisch, was sicherstellt, dass das Personal den geladenen Körper nicht berührt. Das Handwagen kann mit geschlossener Ausrüstungstür betrieben werden, und die Position des Handcarts in den Geräten ist durch das Beobachtungsfenster zu sehen, und gleichzeitig sind alle funktionalen Anzeichen auf dem Handcart zu sehen.

◆ Busabteil

Der Hauptbus führt von einer Rüstungsschaltschaltausrüstung auf eine andere und wird durch kleine Busse und statische Kontaktkästen festgelegt und wird durch die Überquerung der Seitenplatten benachbarter Ausrüstungen durch Bushäule fixiert. Alle Busse nehmen eine Verbundisolierung an.

◆ Kabelfach

PT, Erdungsschalter, Blitzanlagen und mehrere Kabel können im Kabelraum installiert werden.

◆ Relaisraum

Die Innenplatte und das Relaiskanal können mit sekundären Komponenten wie Steuer- und Schutzkomponenten, Mess- und Anzeigeinstrumenten sowie Live -Überwachungsindikatoren ausgestattet werden.

◆ Verriegelungsgeräte

Die Rüstungsschaltschaltausrüstung verfügt über ein zuverlässiges Verriegelungsgerät, das die Sicherheit von Betreibern und Geräten effektiv gewährleistet.

Wenn sich der Erdungsschalter in der Off -Position befindet, kann sich das Handcart nur von der Test-/Isolationsposition zur Arbeitsposition bewegen. Und die Hintertür kann nicht geöffnet werden, wodurch ein falscher Eintritt in das elektrifizierte Intervall verhindert wird. Wenn das Handcart vollständig aus der Ausrüstung herausgezogen wird oder wenn sich das Handcart in der Test-/Isolationsposition in der Ausrüstung befindet und der Erdungsschalter zusammengeklebt und entriegelt ist, kann der Erdungsschalter geschlossen werden. Wenn sich das Handcart in der Arbeitsposition befindet, kann der Erdungsschalter nicht geschlossen werden. Es verhindert, dass der Erdungsschalter versehentlich eingeschaltet wird, und verhindert, dass der Handcart in die Arbeitsposition wechselt, wenn sich der Erdungsschalter in der geschlossenen Position befindet. Nur wenn sich das Handcart des Leistungsschalters in der Test-/Isolationsposition oder der Arbeitsposition befindet, kann der Leistungsschalter betrieben werden; Nachdem der Leistungsschalter geschlossen wurde, kann sich das Handcart nicht bewegen, was verhindert, dass die Lastlast den Leistungsschalter versehentlich drückt und zieht. Zwischen den Ausrüstungen kann elektrische Verriegelung installiert werden.

◆ Erdungsgerät

Im Kabelraum befindet sich eine 6 × 50 mm2 Erdungsbustestange, die durch die angrenzenden Ausrüstungen fahren und gute Kontakt zu den Ausrüstungen herstellen kann.

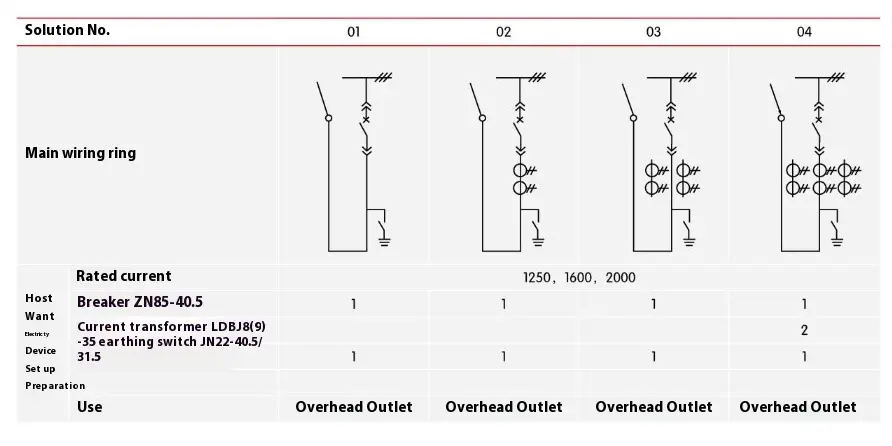

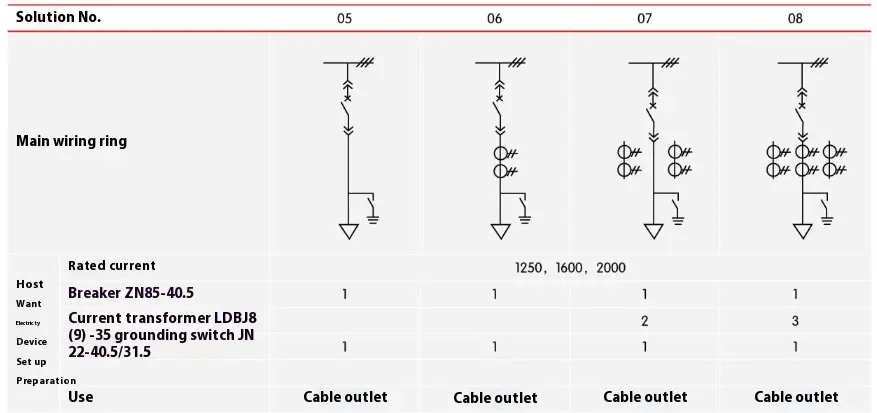

● Hauptverdrahtungsschema

Es gibt 27 häufig verwendete typische primäre Verkabelungssysteme für die Rüstungsschaltschaltausrüstung, die den Bedürfnissen der Einkommens- und Ausgangslinien der Benutzer, Overhead-Einkommen und ausgehenden Linien, Kommunikation und Messung, Schutz usw. erfüllen können.

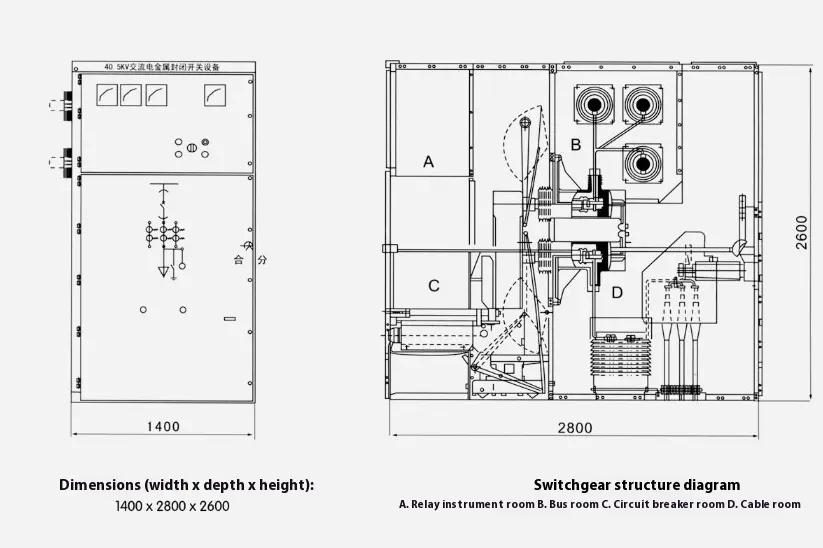

● Strukturabmessungen und schematisches Diagramm der Rüstungsschaltschalterausrüstung
