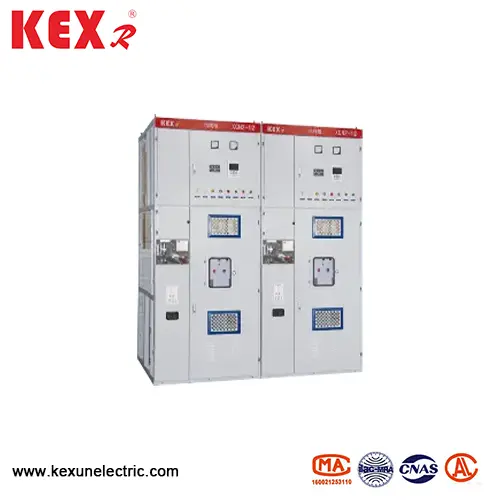

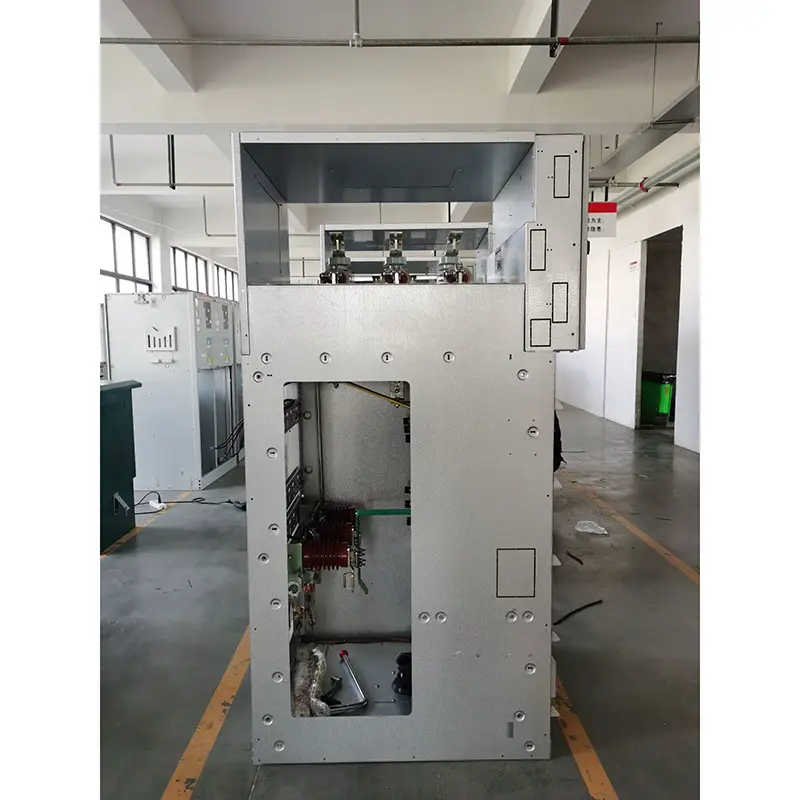

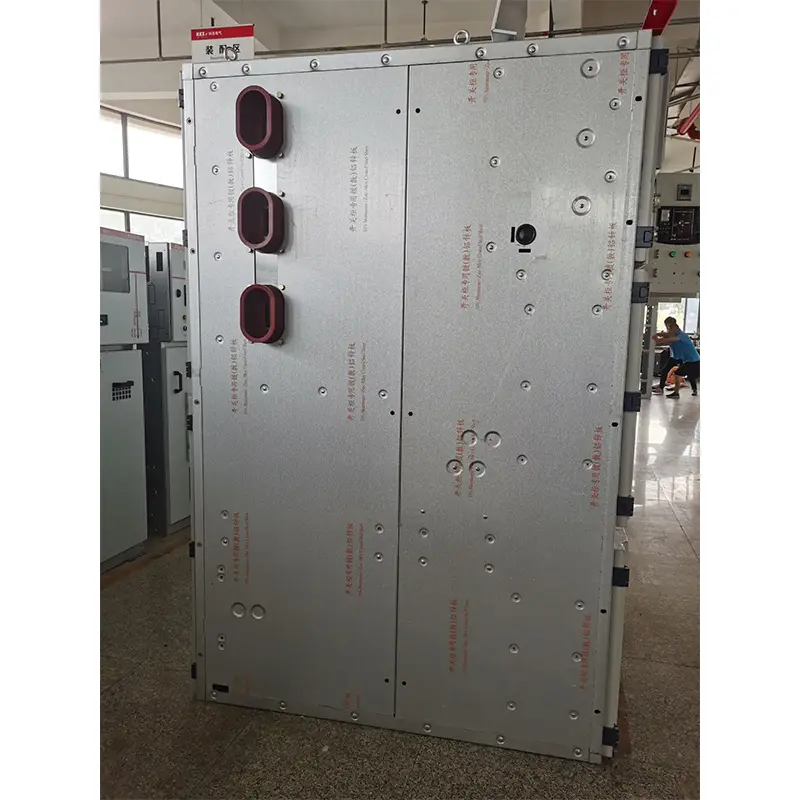

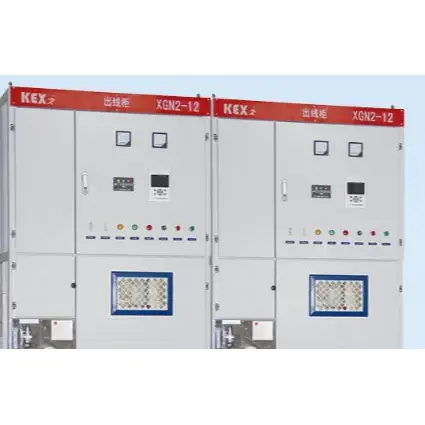

Box -Typ mit festem Metall geschlossenen Schalterausrüstung

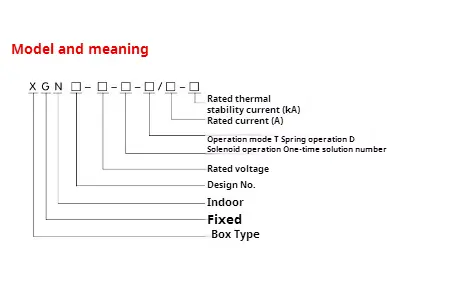

● Modellbedeutung

Ur

◆ Struktur

Dieses XGN2-12-Kastenstyp mit festem Metallschalter ist eine aus Metall geschlossene Boxstruktur, und der Geräterahmen wird durch Winkelstahl geschweißt. Die Ausrüstung ist in einen Leistungsschalterraum, einen Buszimmer, einen Kabelraum und einen Relaisraum durch Stahlplatten unterteilt, und der Betrieb der Hauptkomponenten in der Ausrüstung kann durch das Beobachtungsfenster und die Beleuchtungslampe an der Fassade beobachtet werden. Um die technische Leistung der Geräte zu verbessern, wurden die Hauptkomponenten (z. B. Leistungsschalter und Drehunterbrecher) neu gestaltet. Gemäß der Layout des XGN2-12-Kastenstyps Fixed Metall Closed Switch-Geräte können Relais im Relaisraum installiert werden, Signalrelais, die Angaben von Instrumenten, Signallichter können an der Tür installiert werden, und der Installations- und Betriebsraum des Übertragungsschalters, mit dem Buszimmer auf der Rückseite und dem Kabelraum am unteren Teil, sodass Benutzer die Wirkfeise angemessen anschließen können. Die Vorderseite ist der Leistungsschalterraum, der für die Wartung der Ausrüstung bequem ist. Siehe Abbildung 1 und Abbildung 2 und das Produkthandbuch für den internen Mechanismus der Geräte.

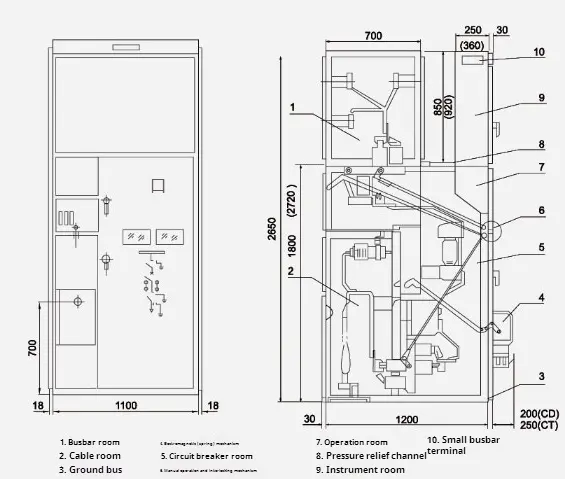

● XGN □ -12/07D-Umrisszeichnung

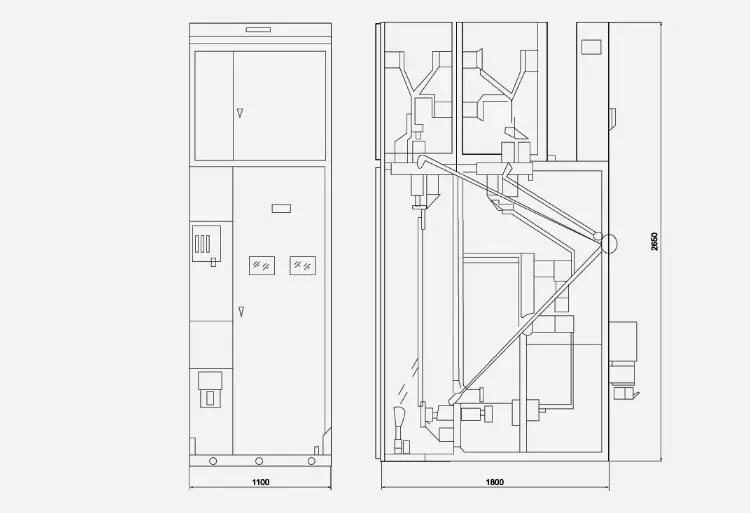

● xgn □ -12 (Auslass des Bypass-Kabels) Umrisszeichnung

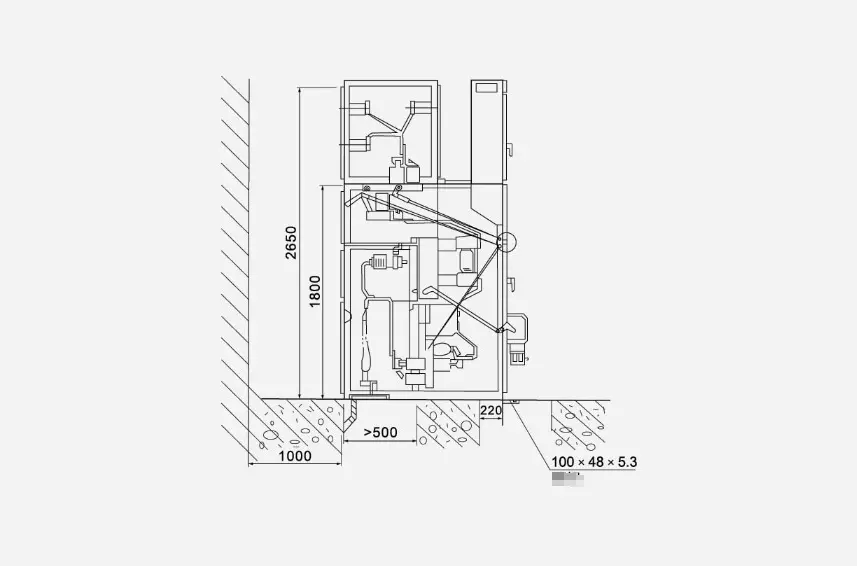

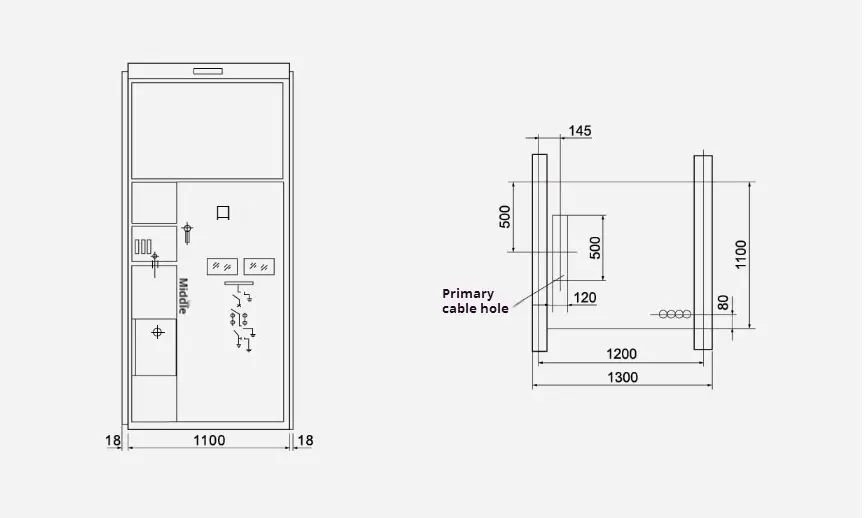

● Installationszeichnung der gesamten Dimension
