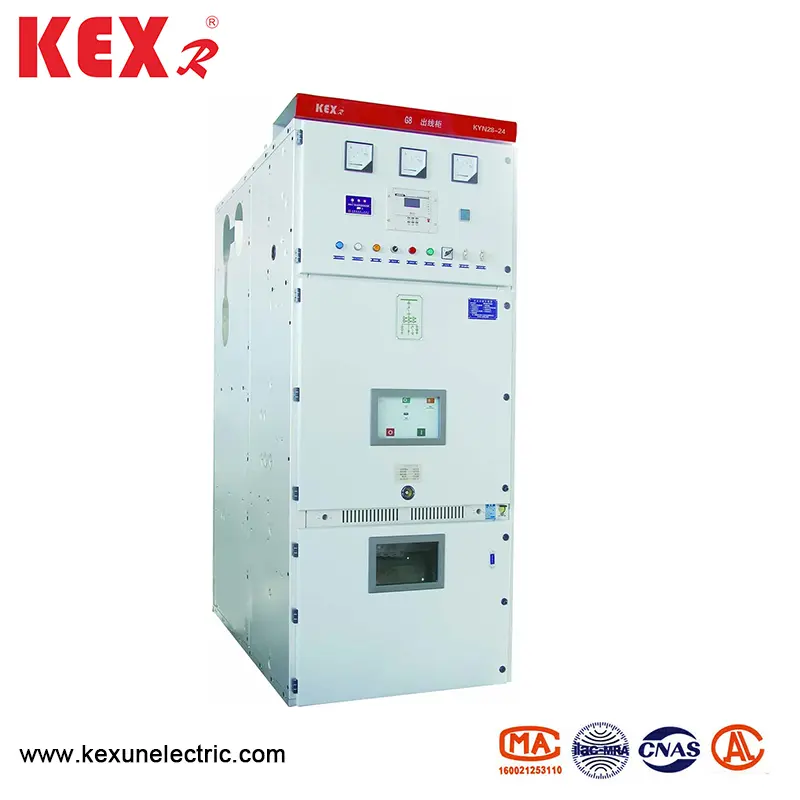

Rüstungsverkleidetes Verschiebung mit geschlossenem Schalter Geräte

● Anwendungsbereich

The KYN28-24 Type Armor-Clad Shifting Metal Closed Switch Equipment(hereinafter referred to as Switch Equipment) is suitable for indoor three-phase 50/60Hz power system with rated voltage of 24kV, and is mainly used in power plants, substations, industrial and mining enterprises and high-rise buildings, for receiving and distributing electric energy and controlling, protecting and monitoring circuits. Die Kyn28-24-Schaltausrüstung hat verschiedene Funktionen, um eine Fehloperation zu verhindern, einschließlich der Verhinderung des Handcarts, sich mit Ladung zu bewegen, den Erdungsschalter daran zu hindern, den Leistungsschalter zu schließen, den Erdungsschalter nicht mit Strom zu schließen und es versehentlich in das Live-Fach einzudringen. Das KYN28-24-Schaltschalter vom Typ Panzerverkleidet ist mit Hochspannungs-AC-Vakuum-Leiterschalter der VS1-24-Serie ausgestattet. Die Sekundärschaltung der Schaltausrüstung ist mit fortschrittlichen und zuverlässigen Steuer- und Schutzkomponenten ausgestattet. Der Bus nimmt hitzebeständige Isoliermaterial oder epoxidbeschichtete Isoliermittel an, optimiert die Elektrodenform und der Schrankkörper ist in der Struktur kompakt. Es handelt sich um eine Stromverteilungsausrüstung mit fortschrittlicher Technologie, stabiler Leistung, angemessener Struktur, bequemer Gebrauch, Sicherheit und Zuverlässigkeit.

● Produktherstellungsstandard

Die Kyn28-24-Rüstungsschaltverschiebungs-Verschiebungs-Schalterausrüstung vom Typ Panzerverkleidet ist unter den Standards:

◆ Isolationskoordination von GB 311.1 Hochspannungsstromübertragungs- und Transformationsgeräte

◆ GB1984 Hochspannung AC -Leistungsschalter

◆ GB39063.6KV ~ 40,5 kV AC -Metall -Schaltanlagen- und Steuergeräte

◆ GB/T11022 Häufige technische Anforderungen für Standards für Hochspannungsschalter und Steuerungsausrüstung. ◆ Häufige technische Anforderungen des IEC 60694-Standards für Hochspannungsschalter- und Steuerungsausrüstung. ◆ IEC 62271-200: 2003 Hochspannungsschalter- und Steuerungsausschalteteil 200: Nennspannung 1 kV über 52 kV und unterhalb von AC-Metallschaltanlagen und Steuergeräten.

● Technischer Parameter

● Struktur- und Arbeitsprinzip

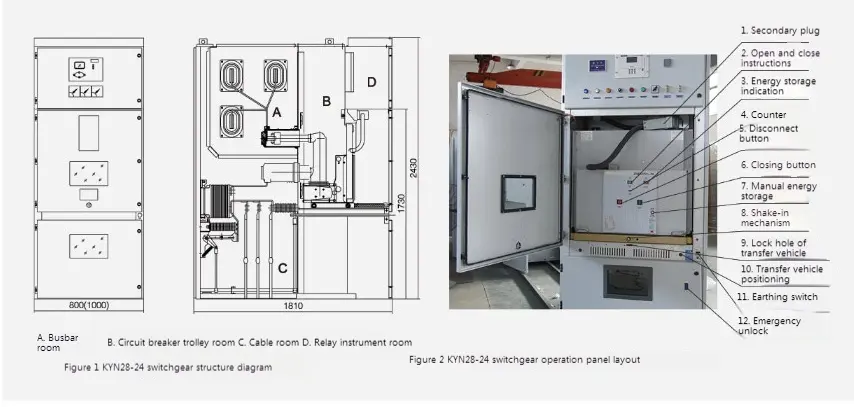

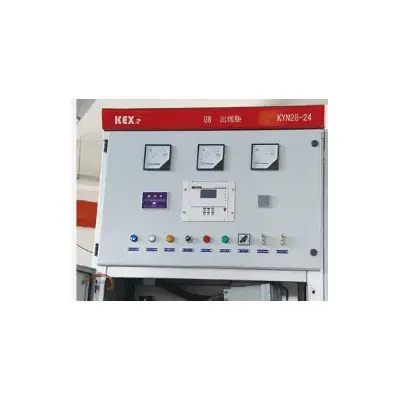

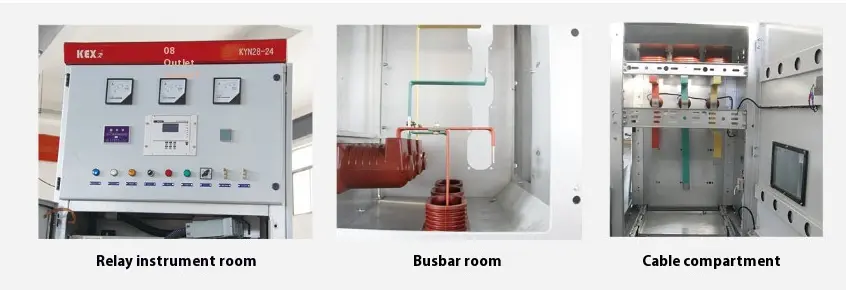

Das KYN28-24-Schaltungsausrüstung vom Typ Panzerverkleidet aus Metall besteht aus Schrank und abnehmbaren Teilen (allgemein als Handcart bezeichnet). Der Schrank ist durch Metallpartitionen in mehrere funktionelle Fächer unterteilt, wie Buszimmer, Leistungsschalterraum, Kabelraum und Relais -Instrumentenraum. Abnehmbare Teile der Schaltanlage können mit einem Vakuumschalter -Handcart, dem Handcart des Spannungstransformators, dem Blitzverzeichnishandkarten, dem Isolation Handcart und des Sicherungshandwagens ausgestattet werden.

● Hauptstrukturmerkmale

Die Schaltanlage kann hintereinander angeordnet oder an der Wand installiert werden, was nicht nur die Sicherheit und Flexibilität von Schaltanlagen verbessert, sondern auch den Bodenraum reduziert.

◆ Die Schale

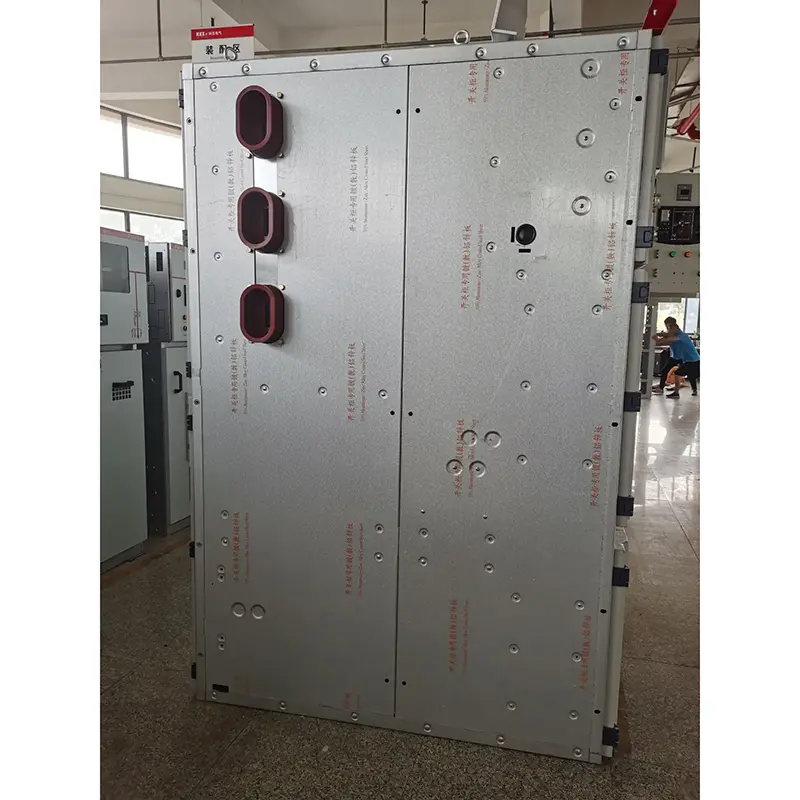

Die Schale von KYN28-24-Schaltschalter mit Panzerverkleidet-Verschiebung wird aus importiertem Aluminium-Zink-beschichteten Stahlplatte bestehen, das vom CNC-Werkzeugwerkzeug verarbeitet und durch mehreren Faltprozesse hergestellt wird. Der gesamte Schrank hat eine hohe Präzision und starke Korrosionsbeständigkeit und Oxidationsbeständigkeit. Aufgrund der Einführung mehrerer Falttechnologie ist das Schrank leichter, das Gesamtgewicht, die mechanische Festigkeit höher und im Aussehen schön als andere ähnliche Geräteschränke. Das Schrank nimmt eine montierte Struktur an, die durch eine Weidenmutter und einen hochfesten Bolzen verbunden ist, so dass der Verarbeitungs- und Produktionszyklus verkürzt, die Teile universell sind, der Bodenraum klein und die Produktion der Produktion bequem ist.

◆ Der Handcart

Das Handcart -Skelett besteht aus dünner Stahlplatte und montiert von der CNC -Werkzeugmaschine. Das Handcart und das Schrank haben eine hohe passende Präzision, und die mechanische Verriegelung ist sicher, zuverlässig und flexibel. Handcart kann in den Massentrainer -Handcart, den Handcart des Spannungstransformators, das Messung von Handkarten, Isolation Handcart usw. unterteilt werden. Das Handcart verfügt über eine Trennungs-/Testposition und eine Arbeitsposition im Schrank, und jede Position verfügt über ein Positionierungsgerät. Um zuverlässige Verriegelung zu gewährleisten. Alle Arten von Handcarts werden durch Schraubenstangen angetrieben und abgenommen, die leicht und flexibel zu bedienen sind und für das Dienst im Dienst für das Personal geeignet sind. Wenn das Handcart aus dem Schrank entfernt werden muss, kann es bequem mit einem speziellen Transfer -Lkw für verschiedene Inspektionen und Wartung herausgenommen werden. Wenn das Handcart laufende Auto in den Raum des Schrankschalters transportiert wird, kann es zuverlässig in der Aus -/ -Testposition eingesperrt werden, und das Schrankpositionsindikatorlicht zeigt seine Position an. Erst nachdem der Handcart vollständig verschlossen ist, kann der Bleischristen -Antriebsmechanismus geschüttelt werden, um das Handcart in die Arbeitsposition zu schieben. Wenn das Handwagen die Arbeitsposition erreicht, nimmt die Betriebskraft des Antriebsgriffs plötzlich zu und kann nicht gedreht werden, und sein entsprechendes Positionsindikatorlicht zeigt seine Position. Die mechanische Verriegelung von Handwagen kann zuverlässig sicherstellen, dass der Leistungsschalter nur geschlossen werden kann, wenn sich das Handcart in der Arbeitsposition oder der Testposition befindet. Darüber hinaus kann sich der Handcart nur dann bewegen, wenn sich der Leistungsschalter im Öffnungszustand befindet.

◆ Druckentlastungsgerät

Druckentlastungsgeräte sind über dem Handcart -Raum, dem Buszimmer und dem Kabelraum installiert. Wenn im Fach Fehler auftreten und der Lichtbogen auftritt, steigt der Luftdruck in der Schaltanlage und die Schranktür wird durch einen speziellen Versiegelungsring geschlossen, der an der Haustür installiert ist, und die Druckentlastung Metallplatte des Top-Geräts wird automatisch geöffnet, um Druck und Hochtemperaturgas freizusetzen, wodurch die Sicherheit der Bediener und Schaltanlagen sichergestellt wird.

◆ Der mit dem Handcart in Verbindung stehende sekundäre Stecker.

Die sekundäre Verbindung zwischen der Schaltanlage und dem Handcart wird durch den Kontakt des sekundären Steckers realisiert, der mit dem Handcart über ein Nylon -Wellblech -Teleskoprohr verbunden ist, und die sekundäre Sockel befindet sich rechts rechts vom Handcart der Schalterausrüstung. Nur wenn sich das Handcart in der Test/Aus -Position befindet, kann der Sekundärstopfen eingesteckt oder ausgeschlossen werden. Der sekundäre Stecker ist gesperrt, wenn das Handcart in die Arbeitsposition eintritt. Der mit Schließ- und Verriegelungselektromagnet ausgestattete Leistungsschalter -Handcart wird der Schließmechanismus von Handcart von Electromagnet gesperrt und kann nur geöffnet werden, sodass es nicht geschlossen werden kann.

◆ geladenes Anzeigegerät

Die Schaltanlage kann mit einem Live-Display-Gerät ausgestattet werden, um den Betrieb des Primärkreises zu erkennen, der aus einem Hochspannungssensor und einem Display besteht. The device can prompt the charging status of the high-voltage circuit, and can also cooperate with the electromagnetic lock to forcibly lock the operating handle, the cabinet door and the adjacent cabinets, so as to achieve the purposes of preventing the handcart from moving and isolating with load, preventing the grounding switch from closing with charging, and preventing it from entering the charging interval by mistake, and improving the error-proof performance of supporting products.

◆ Kondensation verhindern

Um Kondensation in der Umgebung mit hoher Luftfeuchtigkeit oder großer Temperaturänderung zu verhindern, werden elektrische Heizungen im Leistungsschalterraum und im Kabelraum installiert, um Isolationsunfälle unter den oben genannten Betriebsbedingungen zu verhindern.

◆ Erdungsgerät

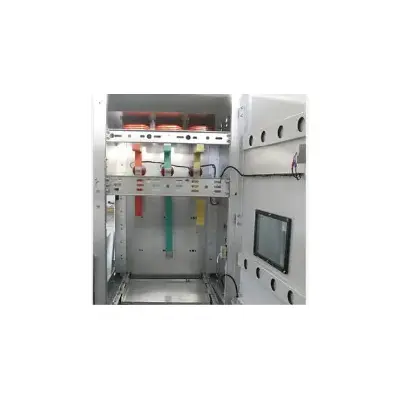

Im Kabelraum befindet sich eine 5 × 40 mm2 bürgerliche Kupferstange, die durch die angrenzenden Schränke verläuft und mit den Schränken für die Verwendung von direkt geerdeten Komponenten gut verbunden ist. Da das gesamte Schrank mit mit Aluminium beschichteten Zinkplatten gespleißt wird, befindet sich das gesamte Schrank in einem guten Erdungszustand, um die Sicherheit der Betreiber beim Berühren des Schranks zu gewährleisten.
