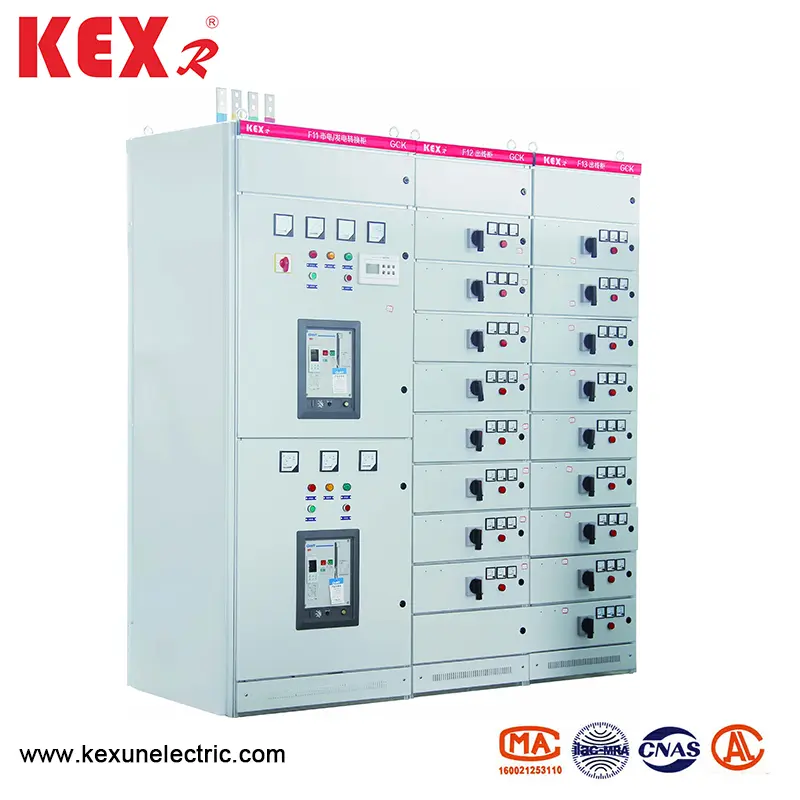

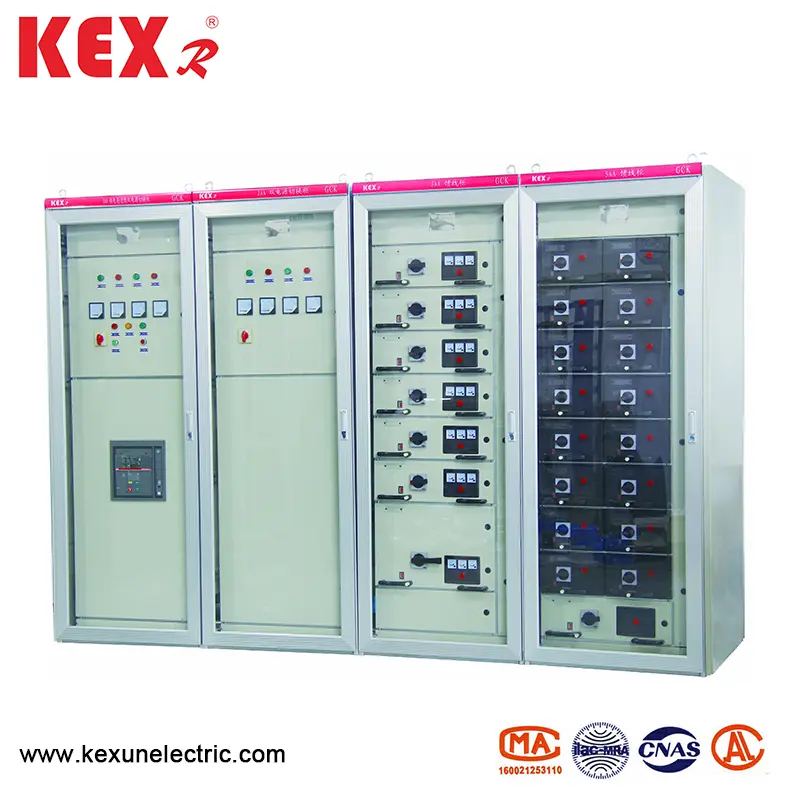

LV -Schalter

● Regelmäßige Verwendung von Bedingungen

◆ Die Höhe des GCK -LV -Schalters weniger als 2000 m

◆ Die Umgebungslufttemperatur ist nicht höher als +40 ° und die Durchschnittstemperatur innerhalb von 24 Stunden nicht mehr als +35 ℃, und die Umgebungslufttemperatur ist nicht niedriger als 50 ℃

◆ Atmosphärische Bedingungen: Die Luft ist sauber und die relative Luftfeuchtigkeit beträgt nicht mehr als 50%, wenn die Temperatur +40 ℃ beträgt, und eine höhere relative Luftfeuchtigkeit ist zulässig, wenn die Temperatur niedrig ist, beispielsweise 90%, wenn die Temperatur +20 ℃ beträgt

U

◆ Die Neigung mit der vertikalen Ebene darf 5 nicht überschreiten; Dieses Produkt eignet sich zum Transport und zur Lagerung bei folgenden Temperaturen: -25 ℃ ~+55 ℃ und wird in kurzer Zeit nicht über+70 ℃ überschreiten (nicht mehr als 24 Stunden); Wenn die oben genannten Nutzungsbedingungen nicht erfüllt werden können, muss der Benutzer ihn bei der Bestellung beim Hersteller erhöhen und durch Beratung begleichen.

● Haupttechnische Hauptparameter der GCK -LV -Schaltanlage

● Architektures Merkmal

Die Schubladenfunktionseinheit und die Tür werden durch den Betriebsmechanismus des Hauptschalters mechanisch verknüpft. Wenn sich der Hauptschalter in der Schließposition befindet, kann die Tür nicht geöffnet werden und der Betriebsmechanismus kann in der Schließ- oder Öffnungsposition mit einem zusätzlichen Vorhängeschloss gesperrt werden. Die Kompartimente von Funktionseinheiten sind durch Metallplatten getrennt, und die Schubladen haben eine gute Austauschbarkeit und haben Arbeitsposition, Testposition und Trennungsposition. Wenn die Schublade in eine bestimmte Position gedrückt wird, wird die Schublade automatisch positioniert. Zu diesem Zeitpunkt kann die Schublade auf der linken Seite der Schublade gezogen werden, um die Positionierung freizusetzen und die nächste Position einzugeben. Wenn die Schublade aus dem Kabinett gezogen wird, hat sie auch die Funktion, zu verhindern, dass abfällt.

▶ Das Schrank mit festen Schemata wie Kapazitätsausgleich und Messung hat das gleiche Erscheinungsbild und die gleiche horizontale Busposition wie der Schubladenschrank. Dadurch wird sichergestellt, dass der Schrank vom Typ Schublade und des festen Schranks nebeneinander verwendet werden kann.

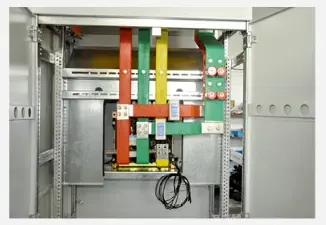

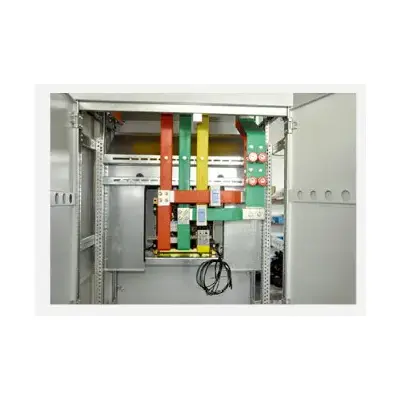

▶ Das Busbuh-System: Die Busbank von Kabinett verwendet ein dreiphasiges Fünf-Draht-System, eine einzelne Busbank wird verwendet, wenn der Nennstrom der horizontalen Busube unter 1250A liegt, und die Doppel-Busbank wird verwendet, wenn der bewertete Strömungsstrom der horizontalen Busbank über 1250A liegt. Die horizontale Busube zwischen Schränken wird durch Anschluss von Blöcken überlappt, und die vertikale Busbank ist durch Plastikschale der Polycarbonat Engineering eingeschlossen. Die interne Schalldämpfer wird verwendet, um die Arc -Diffusion zu begrenzen. Die neutrale Busbank befindet sich an der Vorderseite des Schrankoberteils, und die Schutzbrennbuchse (PE) ist auf die Unterseite des Schranks eingestellt und mit der Schallwand des Schranks verbunden.

▶ Unter dem Zustand der Nichtverringerung des Schutzniveaus der Schale sind die Unterseite und die Oberseite des Schaltschranks mit natürlichen Belüftungsfenstern versehen.

▶ Die Schutzqualität der Schrankschale ist IP40.

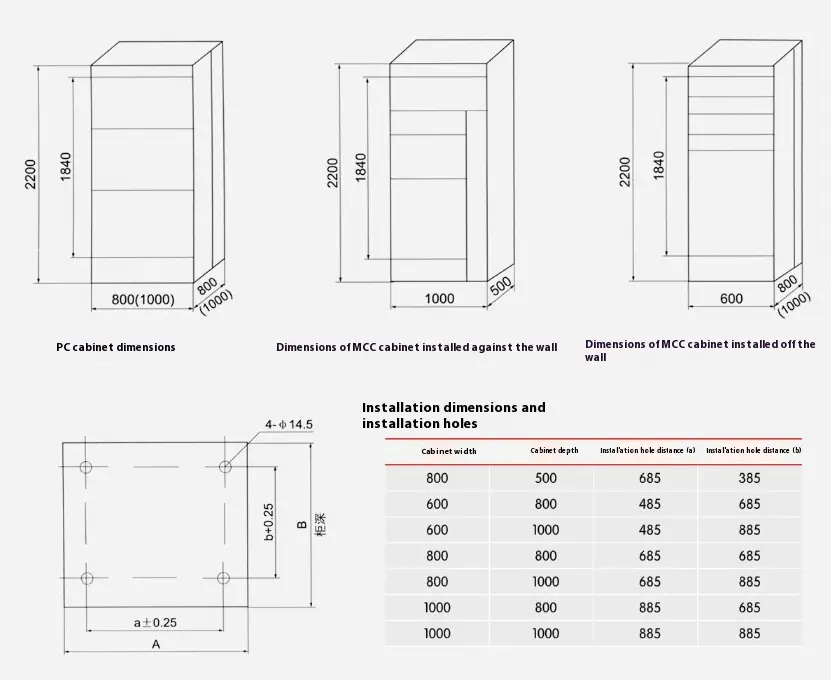

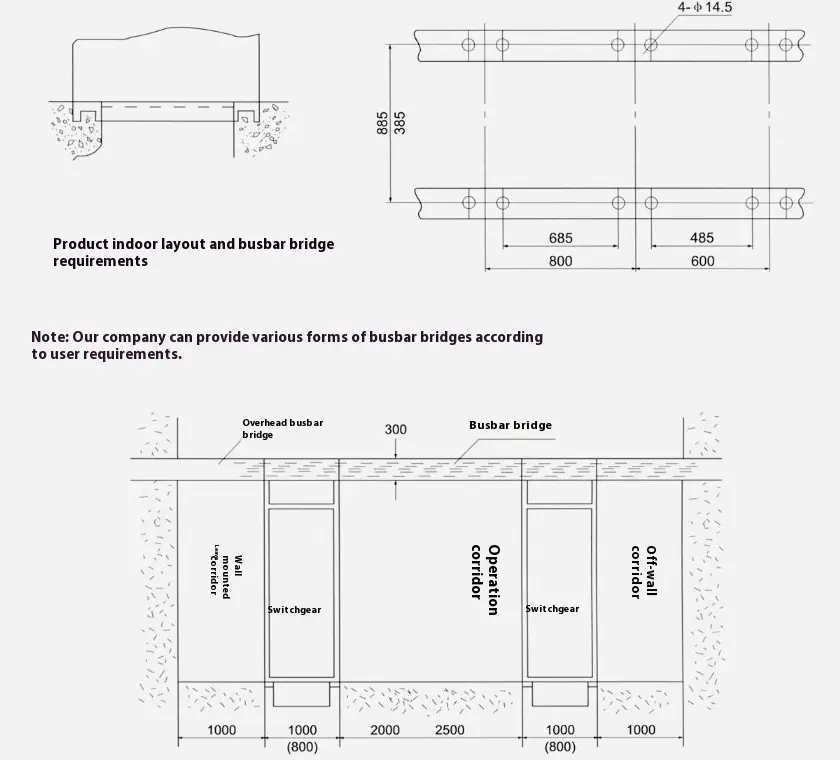

● LV -Schalter Gesamtabmessungen, Installationsabmessungen

Ur
