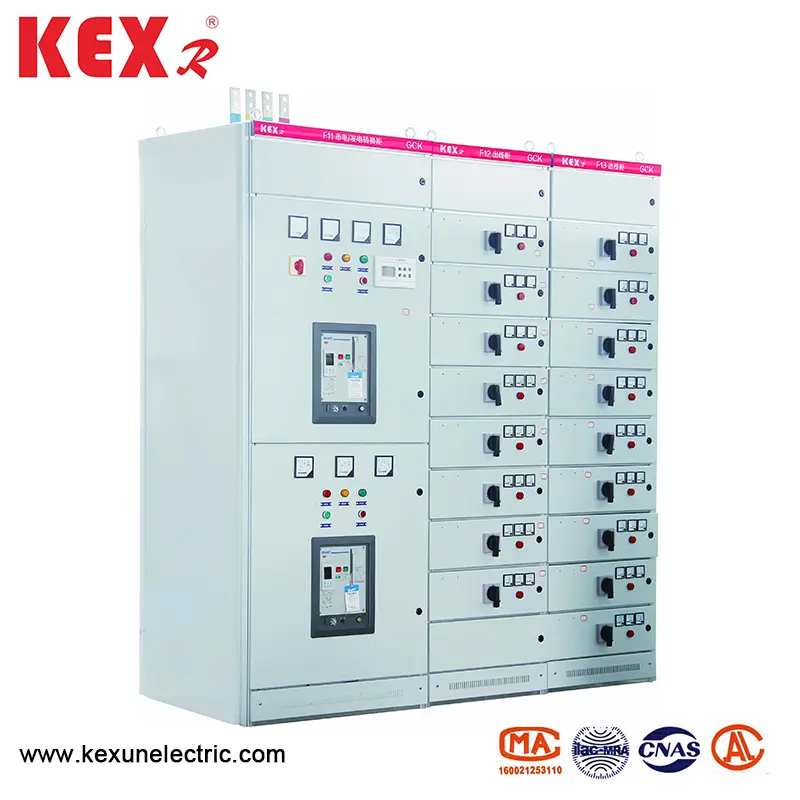

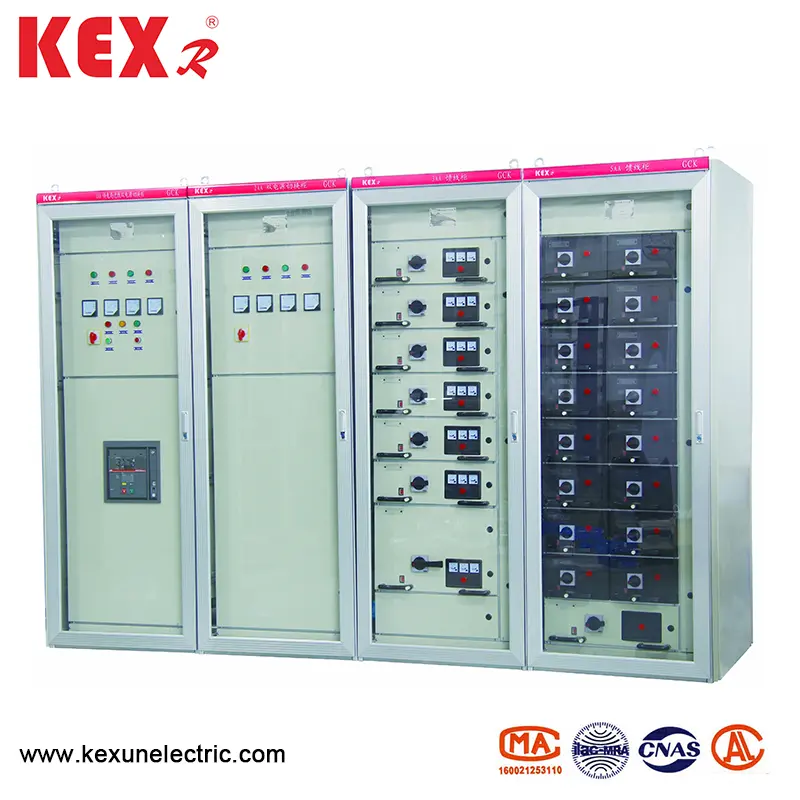

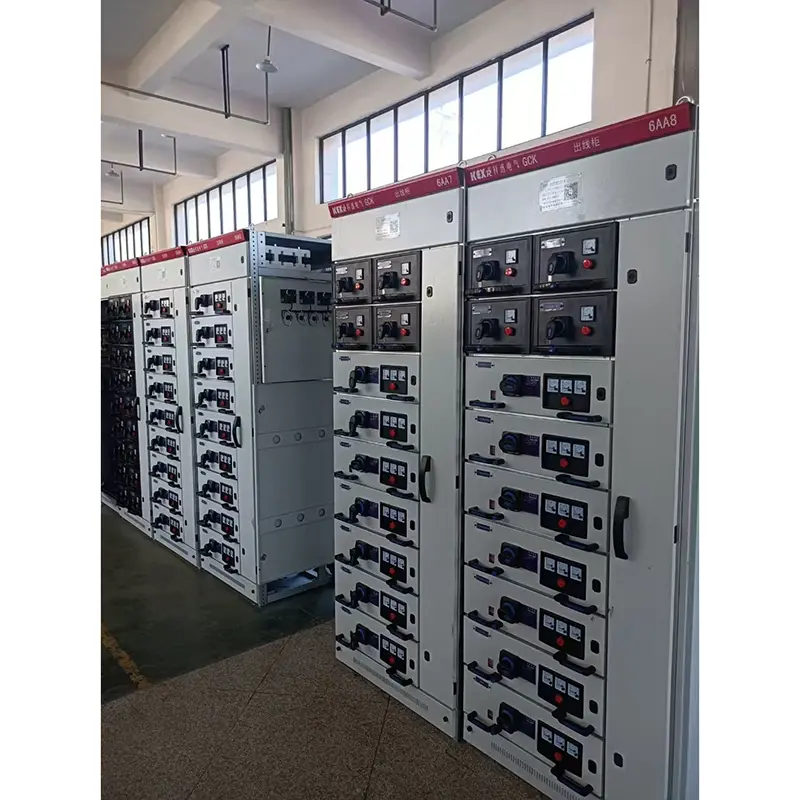

Niedrige Spannungsschaltanlage

● Produkteigenschaften

Diese Schaltanlage mit niedriger Spannung hat die Vorteile von hoher Bruchkapazität, guter dynamischer und thermischer Stabilität, fortgeschrittener und angemessener Struktur, praktisches elektrisches Schema, Serien, starke Vielseitigkeit, willkürliche Kombination verschiedener Schema-Einheiten, mehr Schaltungen, die in einem Schaltanzug, der Bodenfläche, dem schönen Erscheinungsbild, der hohen Schutzstufe, der Sicherheit und der Relabilität, der bequemen Wartung und der sozialen Wartung und so weiter. Dieses Produkt entspricht dem IEC439 NEMAICS2-322-Standard und entspricht dem nationalen Standard von GB7251-87 "Niedrigspannungsschalter" und ZBK36001-89 "Niedrigspannungsabzugsschalter" Professional Standard "professioneller Standard"

● technische Hauptparameter

● Architektures Merkmal

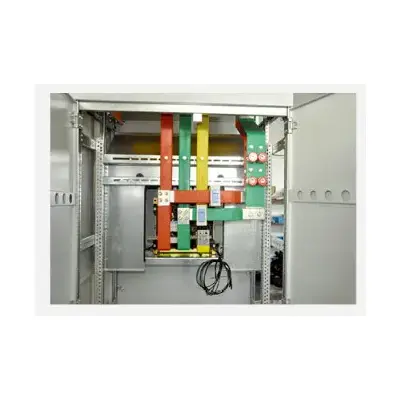

Der grundlegende Schaltanlagenrahmen der Schaltanlage mit niedriger Spannung ist strukturiert. Alle strukturellen Teile des Schaltanlagenrahmens sind durch Schrauben miteinander verbunden, um einen Basisrahmen zu bilden. Dann werden nach Bedarf Türen, Leitbleche, Trennwände, Schubladen, Montagehalterungen, Bushaltestellen und elektrische Komponenten hinzugefügt, um eine vollständige Schaltanlage zu montieren. Diese LV -Schaltanlage hat die folgenden Eigenschaften:

▶ 1. Der Rahmen besteht aus profilierter Stahl, positioniert durch dreidimensionale Eckplatten und ohne Schweißstruktur, wodurch Schweißverformung und Spannung und Verbesserung der Installationsgenauigkeit vermieden werden.

▶ 2. Die Befestigungslöcher von Frames und Teilen ändern sich entsprechend dem Modul E = 20 mm.

▶ 3. Die internen strukturellen Teile sind verzinkt. Nach dem Einweichen und Phosphating wird das Äußere mit elektrostatem Epoxidpulver besprüht. 4. In der eingehenden Schaltanlage des Power Center (PC) ist die Oberseite der horizontale Busbereich, und der untere Teil des horizontalen Busbereichs ist der Leistungsschalterraum. Die Leistungsschalter können mit inländischen DW15C, ME und anderen Serien ausgestattet werden und können auch mit verschiedenen Leistungsschalter ausgestattet werden, die von ausländischen Elektrounternehmen entsprechend den Anforderungen der Benutzer hergestellt werden, wie z. Im Allgemeinen verfügt die PC -Einheit über einen Hauptkreis (einschließlich Buskoppler) mit umgekehrten Zeilen. Wenn der Nennstrom 630a-1600A beträgt, nimmt er eine Schaltanlage mit einer Gesamtgröße von 800 × 1000 × 2200 (Breite x Tiefe x Höhe) ein. Der Hauptkreis ohne Umsatz nimmt eine Schaltanlage mit einer externen Abmessung von 800 × 800 × 2000 (Breite, Tiefe und Höhe) ein. Wenn der Nennstrom zwischen 1600A-3150A liegt, nimmt er eine Schaltanlage mit einer Gesamtgröße von 1000 × 1000 × 2200 (Breite x Tiefe x Höhe) ein. Es gibt keine Hauptschaltanlage, die umgedreht wird. Wenn der Nennstrom 1600A-3150A beträgt, nimmt er eine Schaltanlage mit einer externen Abmessung von 1000 × 1000 × 220 (Breite × Tiefe × Höhe) ein. Der Hauptkreis ohne Umsatz nimmt eine Schaltanlage mit einer externen Abmessung von 1000 × 800 × 2200 (Breite x Tiefe x Höhe) ein.

▶ 4.Die Struktur der PC -Feeder -Schaltanwendung des Power Center (PC) ähnelt der der eingehenden Schaltanlage. Wenn der Fütterungsstrom 630a-1600A beträgt, kann eine Schaltanlage von 1000 × 1000 × 2200 (Breite × Tiefe × Höhe) mit zwei Schleifen ausgestattet werden, die nach oben und unten angeordnet sind.

▶ 5. Die Schaltanlage des Motor Control Center (MCC) verfügt über zwei Arten: Wall-montierte Schaltandecke und nicht wander montierte Schaltanlage, die oben ein horizontaler Busschelblerbereich ist, und der Bereich der Schubladeneinheiten liegt unter dem Bereich des horizontalen Busbuhlbereichs, deren Breite 600 mm beträgt, und die Höhe des Schaltungsverbindungsbereichs beträgt 1840 mm. Wenn der Schaltkörper an der Wand montiert ist, ist der linke Teil der Schaltanlage ein funktionaler Einheitsbereich, und der rechte Teil hat einen Bereich von 200 mm breiter Kabelauslass. Die Gesamtabmessungen der Schaltanlage betragen 800/500/2200 (Breite/Tiefe/Höhe). Wenn die Schaltanlage außerhalb der Wand installiert ist, beträgt die Breite der Schaltanlage 600 mm und der Kabelauslassbereich befindet sich auf der Rückseite der Schaltanlage. Die Gesamtabmessungen der Schaltanlage betragen 600 × 800 (1000) × 2200 (Breite x Tiefe x Höhe). Es gibt zwei Arten von Schalttiefen: 800 und 1000. Wir schlagen vor, dass Benutzer eine Schaltanlage mit einer Tiefe von 1000 wählen, um mit der Tiefe der PC -Schaltanlage übereinzustimmen. Wenn die Schublade aus der Schaltanlage herausgezogen wird, ist der Live -Teil in der Schaltanlage nicht freigelegt, was sicher und zuverlässig ist.

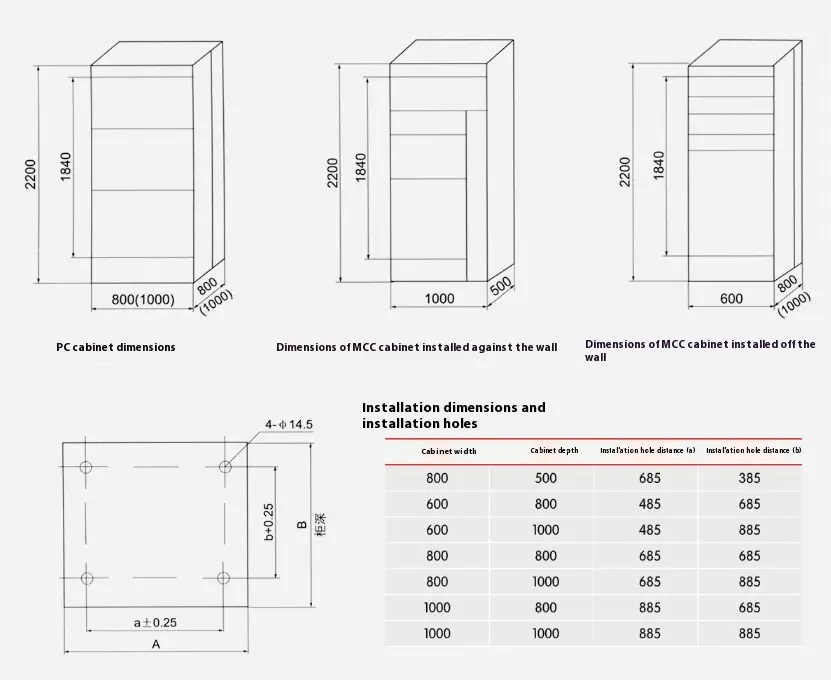

● LV -Schalter Gesamtabmessungen, Installationsabmessungen

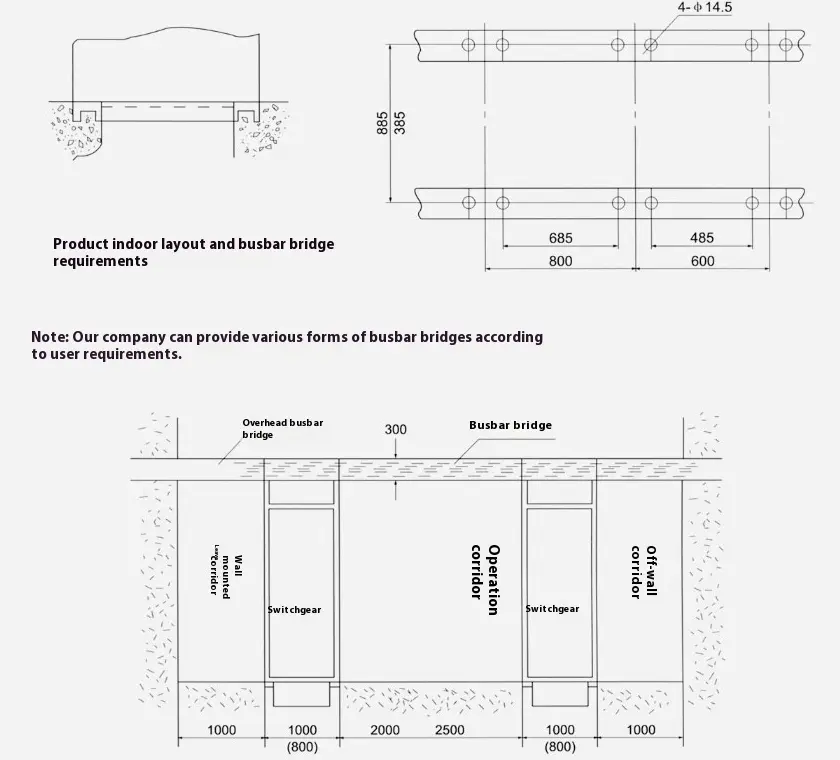

● Schematisches Diagramm der Niedrigspannungsschaltanlagen-Installationsgrundlage

● Vorsicht

▶ Bei der Installation dieses Produkts sollte die horizontale Linie zwischen den Schalter mit niedriger Spannung fest und zuverlässig verbunden sein.

▶ Die Tür dieses Produkts hat eine ineinandergreifende Funktion mit dem Hauptschalter, dh die Tür kann nur unter dem Zustand des Stromausfalls geöffnet werden. Die andere Seite dieses Produkts ist eine Schraubverdichtungsplatte, die keine ineinandergreifende Funktion mit dem Hauptschalter aufweist. Bitte trennen Sie die Stromversorgung, wenn Sie die Seitenplatte dieses Produkts für die Wartung zerlegen.

▶ Nicht-Profis sollten die Schaltanwartung für die Wartung nicht öffnen.
