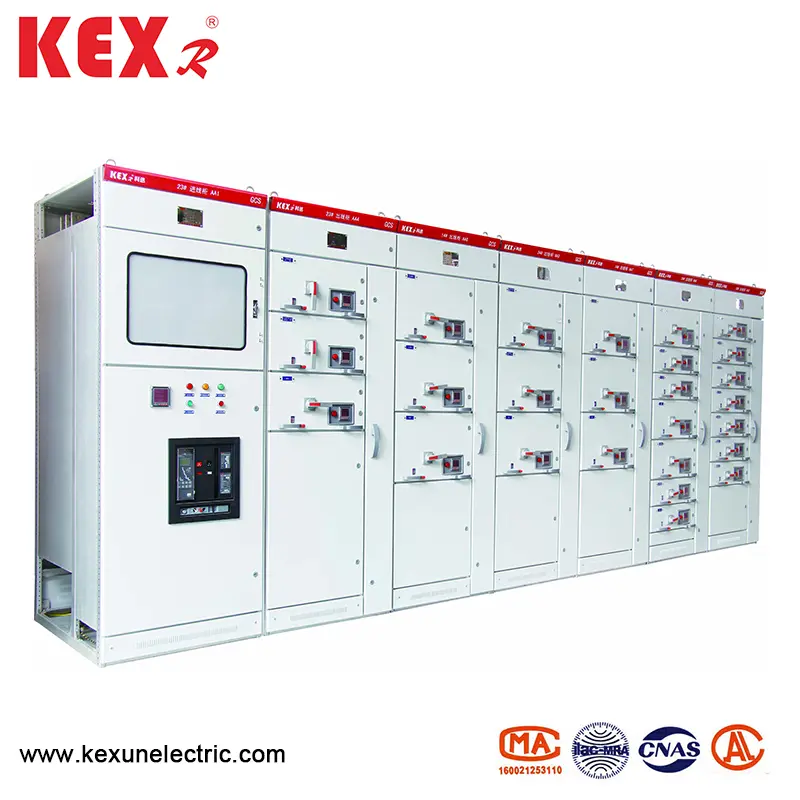

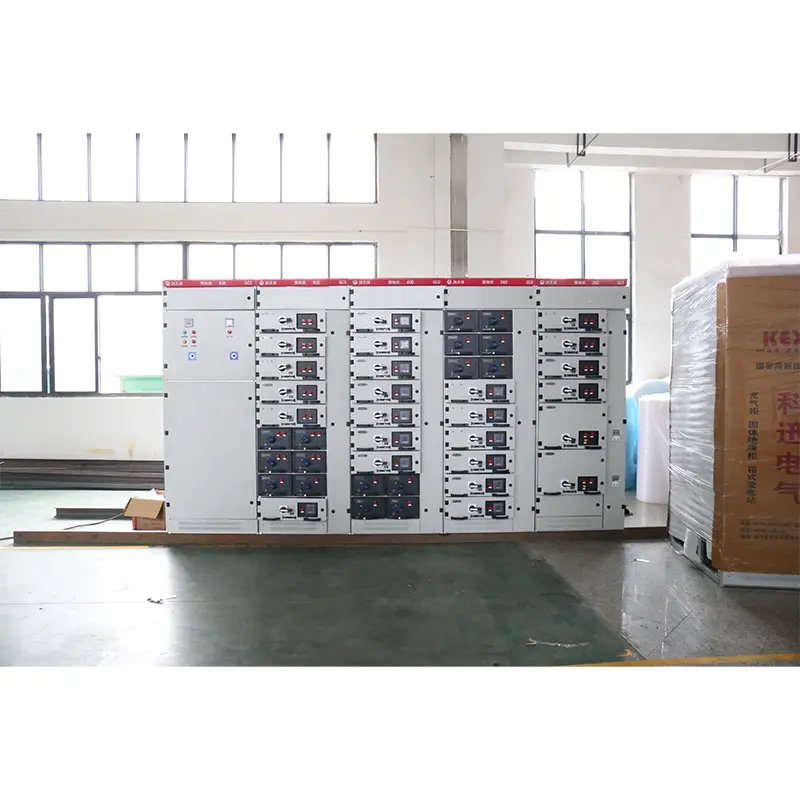

Niedrige Spannungsextraktionsschalterschrank

● Leistungsindex

Das Design des GCS -Typs mit niedriger Spannungsextraktionsschalter ist folgende Standards erfüllt:

▶ IEC439-1 Niedrigspannungsschalter- und Steuerungsanlage

▶ GB7251 Niederspannungsschalter

▶ ZBK36001 Niedrig-Spannungs-Auszugsschalterschalter

● Grundparameter

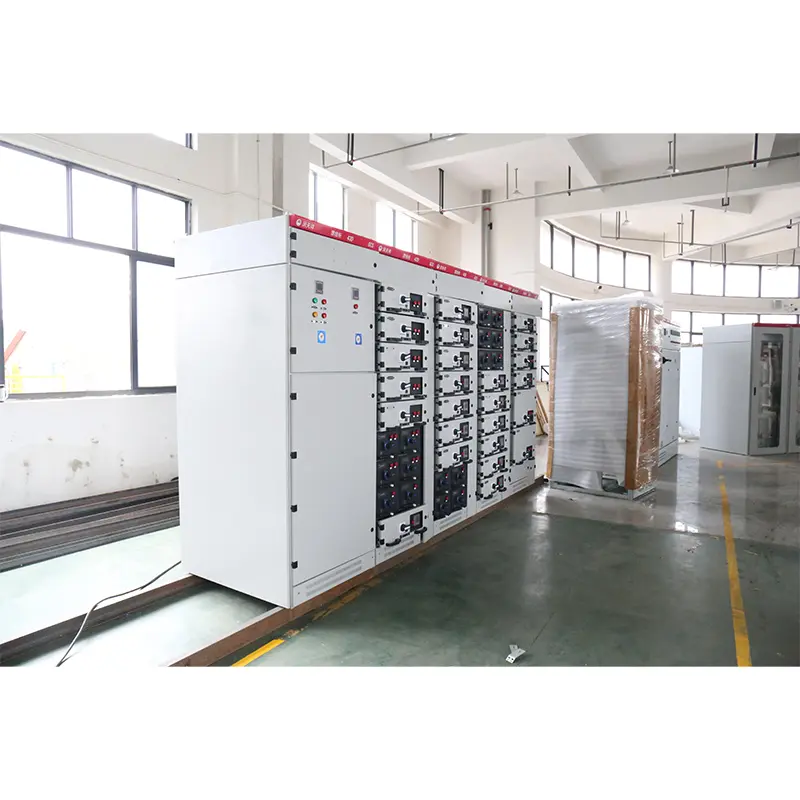

● Hauptstruktur

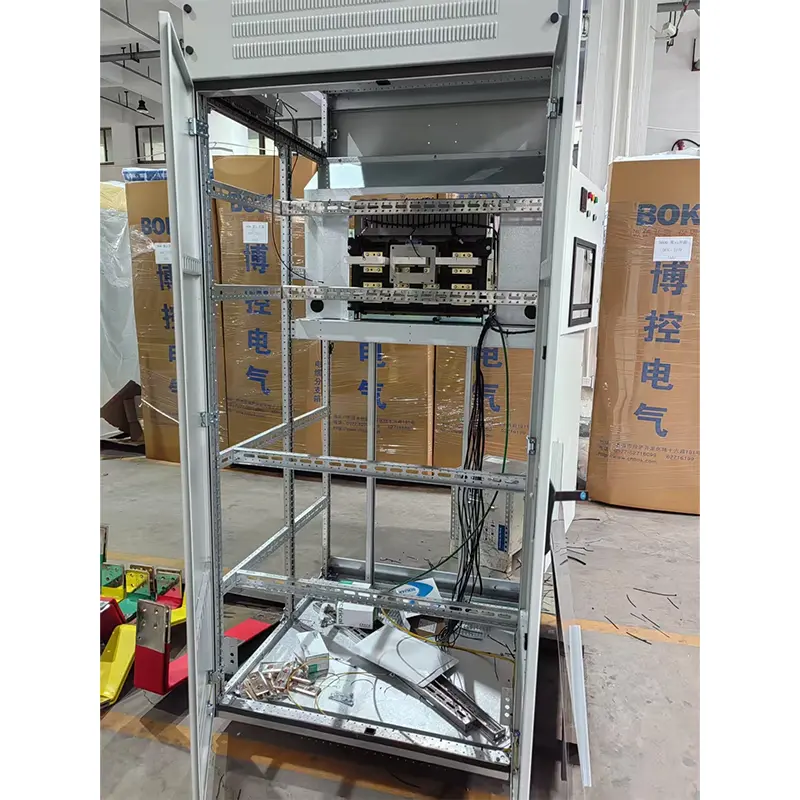

▶ Der Hauptrahmen des Niedrigspannungs -Extraktionsschalters vom GCS -Typ wird 8 mF geöffnetem Abschnitt Stahl angewendet, und die beiden Seiten des Abschnittstahls haben Installationslöcher mit dem Modul von 20 mm und 100 mm bzw. ①9,2 mm, sodass die interne Installation flexibel und bequem ist.

▶ Der Hauptrahmen ist in zwei Montageformularen ausgelegt, nämlich vollständig zusammengebaute Struktur und teilweise geschweißte Struktur (Seitenrahmen und Kreuzstrahl), die Benutzer auswählen können.

▶ Jeder Funktionsraum des Geräts ist voneinander isoliert, und seine Fächer sind in funktionaler Raum, Buszimmer und Kabelraum unterteilt. Die Funktionen jeder Kammer sind relativ unabhängig.

▶ Der horizontale Hauptbus befindet sich horizontal hinter dem Schrank, was die grundlegende Maßnahme für den Hauptkreis des Geräts aufweist.

▶ Das Design des Kabelfachs macht es sehr praktisch, dass Kabel auf und ab gehen.

▶ Größenreihe des allgemeinen Kabinetts des Geräts (siehe Tabelle unten):

● Funktionseinheit

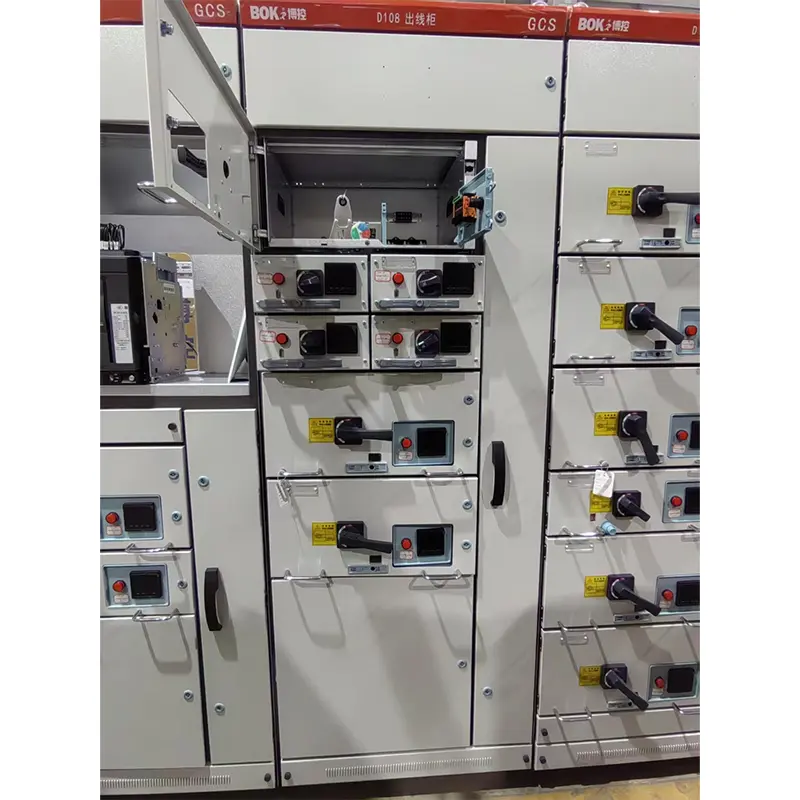

1. Die Höhe der Schublade beträgt 160 mm. Es ist in 1/2 Einheit, 1 Einheit, 3/2 Einheit, 2 Einheit, 3 Einheit und fünf Größen unterteilt. Der Nennstrom des Einheitskreislaufs beträgt 400 A oder weniger.

2. Die Schublade ändert sich nur in der Höhenabmessung, und ihre Breite und Tiefendimension bleiben unverändert. Schubladen mit den gleichen funktionellen Einheiten haben eine gute Austauschbarkeit.

3. Jedes MCC-Schrank kann mit höchstens 11 Einheiten-Schubladen oder 22 1/2-Einheiten-Schubladen ausgestattet werden. Wobei mehr als eine Schubladeneinheit eine multifunktionale Rückenplatte annimmt.

4. Nach dem Strom verwenden die Einlass- und Auslassleitungen der Schublade eine unterschiedliche Anzahl von Plug-Ins mit derselben Chipstruktur.

5. 1/2 Einheitenschublade und Kabelraum sind mit dem ZJ-2-Adapter mit der Rückplattenstruktur verbunden.

6. Die Verbindung zwischen der Einheitsschublade und dem Kabelraum nimmt den ZJ-1-Adapter mit der gleichen Größenstange oder Rohrstruktur gemäß der Stromeinstufung an.

7. Die Schubladeneinheit ist mit mechanischer Verriegelungsvorrichtung ausgestattet.

● Hauptkomponenten der Hauptkomponenten

Das Auswahlprinzip der wichtigsten elektrischen Komponenten basiert auf importierten Technologien, die in Serie in China hergestellt werden kann und die Anforderungen der hohen Leistung des Geräts erfüllt

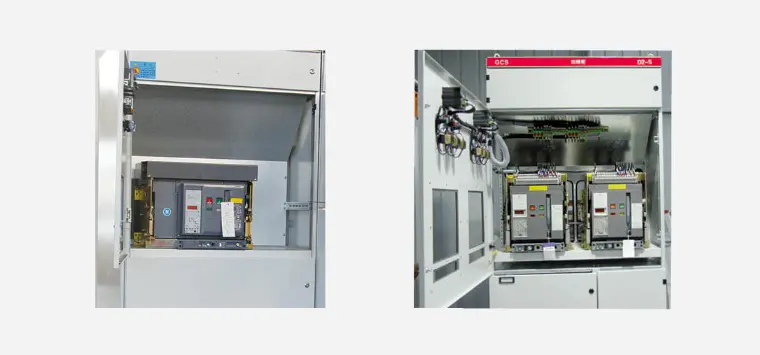

▶ Der Breaker der Stromversorgungs- und Feeder -Einheit wählt hauptsächlich die AH -Serie aus. Andere M -Serien, die von der Schneider Company und der F -Serie von ABB Company mit fortgeschrittener Leistung produziert wurden, können ebenfalls ausgewählt werden. Der AH -Leistungsschalter hat die Eigenschaften guter Leistung, kompakter Struktur, leichtem Gewicht und starken Serien. Der Preis ist relativ niedrig, die Wartung und Verwendung sind praktisch und alle Leistungsindizes können die Anforderungen dieses Geräts erfüllen.

▶ Schalleinheit (Motorsteuereinheit, Teileinheit) Leiterschalter wählen hauptsächlich CM1- und TG.TM30-Serie-Plastik-Fallschalter aus, und einige wählen von Moeller Company produziertes NZM. 100A -Serie. Diese Schalter haben die Eigenschaften einer guten Leistung, kompakten Struktur, kurzer Lichtbogen oder keinem Lichtbogen sowie hohen technischen und wirtschaftlichen Indikatoren, die den Anforderungen dieses Geräts entsprechen können.

▶ Der Isolierschalter und die Sicherungs -Isolierschalter müssen Q -Serien sein. Diese Serie hat eine hohe Zuverlässigkeit und eine starke Bruchfähigkeit und kann mechanische Verriegelung realisieren.

▶ Die Hauptsicherung ist die NT -Serie. 5. AC-Schütze müssen von Serie B und LCI-D .. sein.

● Merkmale des GCS -Typs mit niedrigem Spannungsextraktionsschalterschrank

1. Verbessern Sie die Wärmekapazität des Adapters und verringern Sie den durch den Temperaturanstieg des Adapters auf den Stecker, Kabelkopf und Abstandhalter stehenden zusätzlichen Temperaturanstieg erheblich.

2. Die Trennung zwischen Funktionseinheiten und Kompartimenten ist klar und zuverlässig, und das Ausfall einer Einheit wirkt sich nicht auf die Arbeit anderer Einheiten aus, so dass der Fehler auf den Mindestbereich beschränkt ist.

3. Die horizontale Anordnung von Bussen lässt das Gerät eine gute dynamische und thermische Stabilität aufweisen und kann den Auswirkungen von 80/176-ka-Kurzschlussstrom standhalten.

V.

5. Die Verbindung zwischen dem Gerät und dem externen Kabel ist im Kabelfach abgeschlossen, und das Kabel kann nach oben und unten gehen. Der aktuelle Transformator ist im Kabelfach installiert, wodurch die Installation und Wartung günstig wird.

6. Im selben Leistungsverteilungssystem kann der Kurzschlussstrom durch Übereinstimmung mit Stromlimitreaktoren begrenzt werden, die Busspannung kann zu einem bestimmten Wert stabilisiert werden und die Anforderungen an die Kurzschlussfestigkeit von Komponenten können teilweise reduziert werden.

7. Die Schubladeneinheit hat eine ausreichende Anzahl von Sekundäranschlüssen (32 Paare für Einheit 1 und höher und 20 Paare für Einheit 1/2), die die Anforderungen der Computerschnittstelle und der automatischen Steuerschleife für die Anzahl der Kontakte erfüllen können

● Hilfskreis

Die Konstruktion des Hilfskreisdiagramms entspricht den technischen Vorschriften für Hilfsleistungsdesign von Wärmekraftwerken und anderen relevanten technischen Vorschriften. Es eignet sich für das Niedrigspannungssystem von Kraftwerken und Umspannwerken und das Niederspannungsstromverteilungssystem in Fabriken, Minen und Hochhäusern. Das Hilfskreisschema von Fabriken und Minen ist nach dem Hauptschaltungsschema ausgelegt, das in funktionelle Einheiten der Eingangslinie der Stromversorgungsleitungen, der Feeder Line (PC) und der Motor Feeder Line (MCC) unterteilt ist.

● Produktpaket

Der Hersteller muss bei der Lieferung folgende Dokumente und Zubehör bereitstellen:

▶ Geräteliste

▶ Produktzertifikat

▶ Verwendungsanweisungen

▶ Fabrik -Testbericht

▶ Relevante elektrische Zeichnungen

▶ Kabinettstasten, Betriebsgriffe und im Vertrag angegebene Ersatzteile.

▶ Installationsanweisungen von Hauptkomponenten

● Bestellanweisungen

Der Auftragsvertrag des GCS -Typs mit niedriger Spannungsextraktionsschalterkabinett enthält den folgenden Inhalt:

▶ Das vollständige Modell des Produkts umfasst die Hauptschaltungsschemasnummer und die Hilfskreisschemasnummer.

▶ Kombinationsequenzdiagramm des Hauptschaltungssystems

▶ Elektrisches schematisches Diagramm des Hilfskreises

▶ Liste der Komponenten im Schrank

▶ Einstellen von Parametern wie Spannung, Strom und Zeit in der Schaltung.

▶ Andere spezielle Tabellen, die mit der normalen Verwendung des Produkts unvereinbar sind.
