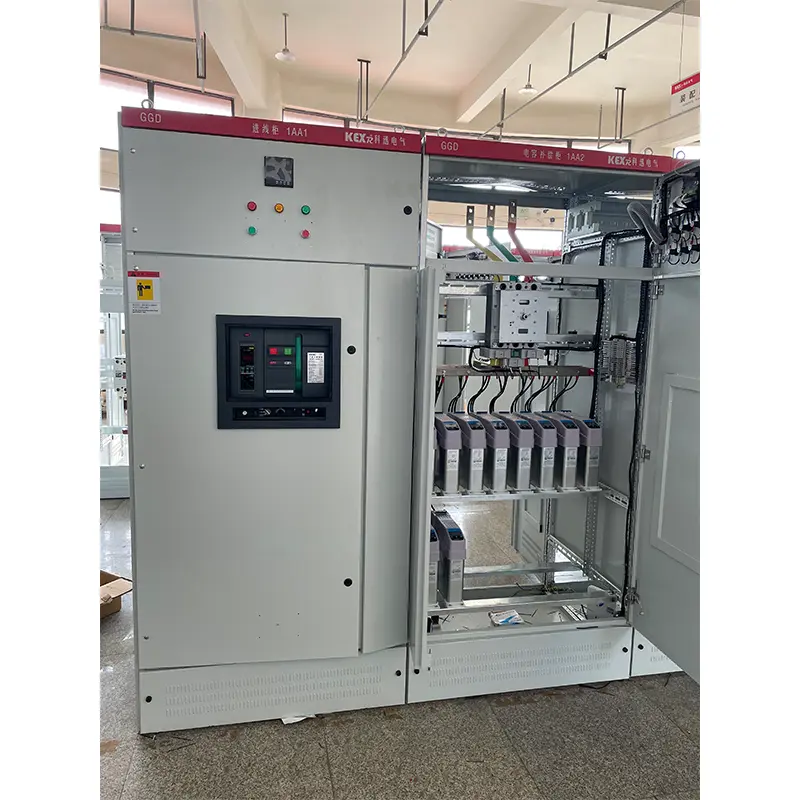

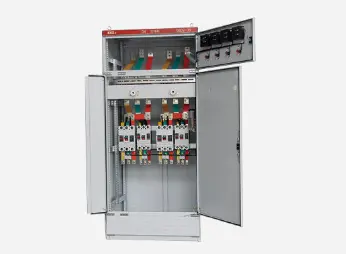

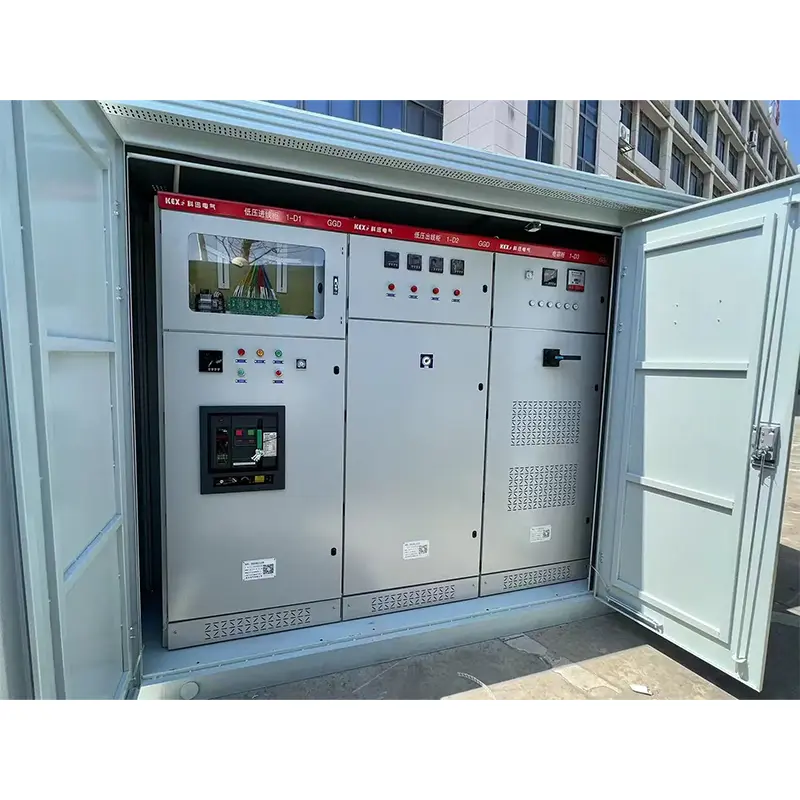

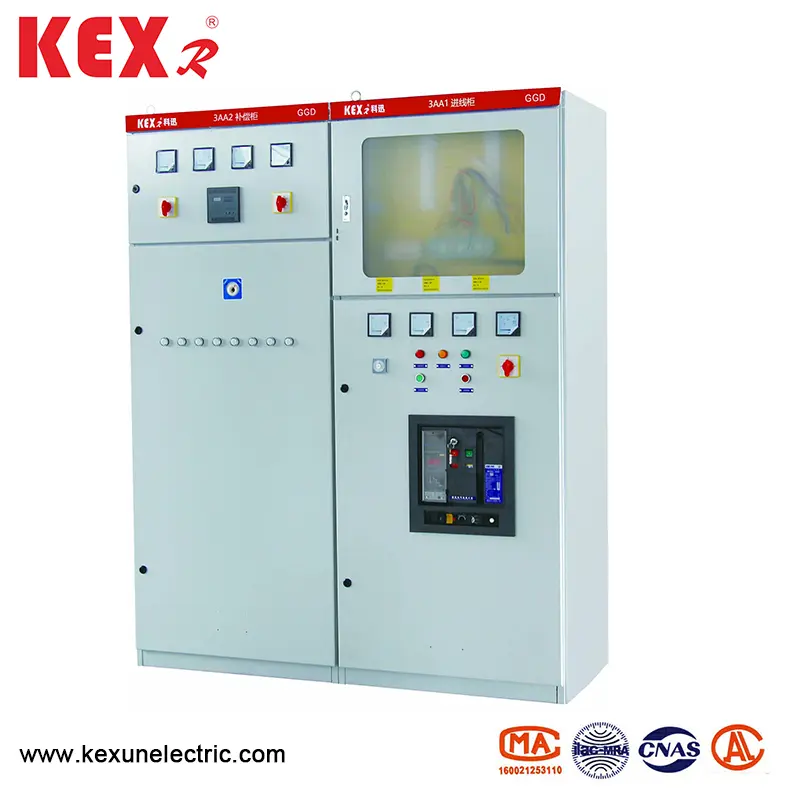

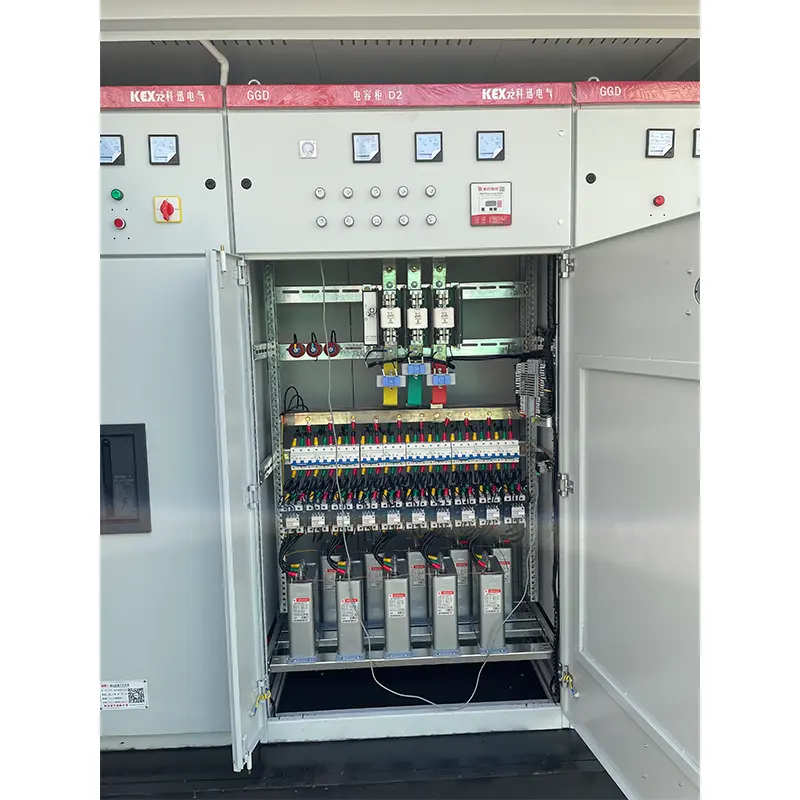

Wechselstrom niedriger Spannungsverteilungsschaltanlage

● Verwenden der Bedingungen des GGD -Typs Wechselstrom niedriger Spannungsverteilungsschaltanlage

▶ Die Umgebungslufttemperatur darf nicht mehr als +40 ℃ oder niedriger als -5 ℃ betragen, und die Durchschnittstemperatur innerhalb von 24 Stunden darf nicht höher als +35 ℃ betragen

▶ Die Höhe der Inneninstallation und -nutzung darf 2000 m nicht überschreiten ；;

▶ Die relative Luftfeuchtigkeit der umgebenden Luft sollte 50% bei der höchsten Temperatur von +40 ℃ nicht überschreiten, und eine größere relative Temperatur sollte bei einer niedrigeren Temperatur zulässig sein (z. B. 90% bei +20 ℃), wenn man bedenkt, dass der Einfluss der verdächtigen Tau gelegentlich aufgrund von Temperaturänderungen auftritt.

▶ Wenn die Ausrüstung installiert ist, darf die Neigung mit der vertikalen Ebene 5 nicht überschreiten:

▶ Die Ausrüstung muss an einem Ort installiert werden, an dem keine gewalttätige Schwingung und Auswirkung vorhanden ist und an dem es nicht ausreicht, um elektrische Komponenten zu korrodieren.

Hinweis: Wenn Benutzer spezielle Anforderungen haben, können sie mit dem Hersteller verhandeln.

● Grundlegende elektrische Parameter

● Entwurfsfunktion

▶ Der Kabinett mit GGD-Wechselstrom-Niedrigspannungsverteilungsschaltanlage besteht aus allgemeinem Schrank, und der Rahmen wird durch lokales Schweißen mit kaltem Stahl von 8 mF zusammengestellt. Die Rahmenteile und Sonderstützteile werden vom ausgewiesenen Stahlhersteller bereitgestellt, um die Genauigkeit und Qualität des Schranks zu gewährleisten. Die Komponenten des Universalschranks sind nach dem modularen Prinzip ausgelegt, und es gibt 20 Befestigungslöcher. Der universelle Koeffizient ist hoch, wodurch die Fabrik die Vorproduktion realisieren kann, was nicht nur den Fertigungszyklus verkürzt, sondern auch die Arbeitseffizienz verbessert.

▶ Das Design von GGD-Wechselstrom-Niedrigspannungsverteilungsschalter, der die Wärmeableitung im Betrieb des Schranks vollständig berücksichtigt. Am oberen und unteren Enden des Kabinetts befinden sich verschiedene Kühlschlitze. Wenn die elektrischen Komponenten im Schrank Wärme erzeugen, steigt die heiße Luft und wird durch den oberen Schlitz durch den oberen Schlitz entlassen, während die kalte Luft kontinuierlich durch den unteren Schlitz in den Schrank aufgefüllt wird, so dass der versiegelte Schrank einen natürlichen Belüftungskanal von unten nach oben bildet, um den Abkühlungszweck zu erreichen.

▶ Entsprechend den Anforderungen des modernen industriellen Produktmodellierungsdesigns nimmt der Wechselstrom mit niedrigem Spannungsverteilungsschalter die Methode des goldenen Abschnittsverhältnisses an, um die Form des Schranks und die Teilungsgröße jedes Teils zu entwerfen, wodurch das gesamte Schrank schön und großzügig macht.

▶ Die Schranktür ist durch ein rotierendes Scharnier mit dem Rahmen verbunden, was für die Installation und Demontage bequem ist. Ein Giebelstreifen ist in den Saum der Tür eingebettet. Wenn die Tür geschlossen ist, hat der Streifen zwischen der Tür und dem Rahmen einen bestimmten Kompressionshub, der verhindern kann, dass die Tür direkt mit dem Schrank kollidiert und das Schutzniveau der Tür verbessert.

▶ Die mit elektrische Komponenten ausgestattete Instrumentenentür ist durch mehrere Stränge weicher Kupferdrähte mit dem Rahmen verbunden, und die Installationsteile im Schrank sind mit dem Rahmen durch Knurled -Schrauben verbunden, so dass der gesamte Schrank ein vollständiges Erdungsschutzsystem darstellt.

▶ Der Decklack des Schranks besteht aus Polyesterorangen -Backfarbe, die eine starke Haftung und eine gute Textur aufweist. Der gesamte Kabinett befindet sich im unter Lichtston, was den schillernden Effekt vermeidet und eine komfortable visuelle Umgebung für das Dienst im Dienst des Personals schafft.

▶ Die obere Abdeckung des Schranks kann bei Bedarf entfernt werden, was für die Montage und Einstellung des Hauptbusses vor Ort bequem ist. Die vier Ecken des Schrankoberteils sind mit Hebedingen zum Heben und Versand ausgestattet.

▶ Das Schutzniveau des Kabinetts beträgt IP30, und Benutzer können auch zwischen IP20 und IP40 entsprechend den Anforderungen der Nutzungsumgebung wählen.

● Installation und Verwendung

Nachdem das Produkt am Empfangsort eingetroffen ist, sollte es zunächst prüfen, ob die Verpackung intakt ist, und die entsprechenden Abteilungen zu informieren, um die Gründe zu finden, in denen Probleme gefunden werden. Für Produkte, die nicht sofort installiert werden, sollten sie entsprechend den Bestimmungen der normalen Nutzungsbedingungen an geeigneten Stellen platziert werden.

◆ Produktinstallation

Die Installation von Produkten muss gemäß dem Installationsschema -Diagramm (siehe angehängte Abbildung) durchgeführt werden, und die Grundkanalstahl und die Schrauben müssen von den Benutzern bereitgestellt werden. Wenn der Hauptbus in einer ganzen Reihe mit Blechbeschichtung installiert ist, muss die überlappende Oberfläche repariert und gewertet, gereinigt, mit neutraler Vaseline überzogen oder andere Maßnahmen ergriffen und dann mit Schrauben befestigt.

◆ Die Produkte müssen nach der Installation und vor dem Einbau auf die folgenden Elemente geprüft und getestet werden.

▶ Überprüfen Sie, ob die obere Farbe des Schranks abgefallen ist und ob der Schrank trocken und sauber ist.

▶ Egal, ob der Betriebsmechanismus elektrischer Komponenten flexibel ist und es keine Jamming oder keine übermäßige Betriebskraft geben sollte.

▶ Egal, ob die Ein- und Hilfskontakte der Haupt-Elektrogeräte zuverlässig und genau sind.

▶ Ob das Verhältnis und die Polarität der Instrumentenanzeige und des Transformators korrekt sind.

▶ Egal, ob die Busbar -Verbindung gut ist und ob die Isolierung unterstützt, wagende Teile und Zubehör fest und zuverlässig installiert werden.

▶ Ob der Hilfskontakt die Anforderungen entspricht, ob die Sicherungskernspezifikation der Sicherung korrekt ist, ob der Einstellungswert des Relais den Entwurfsanforderungen entspricht und ob die Aktion zuverlässig und genau ist.

▶ Ob der Kontakt der Schaltung die Anforderungen des elektrischen schematischen Diagramms entspricht.

▶ Ob das Schutzschaltungssystem den Anforderungen entspricht.

▶ Verwenden Sie einen 500-Volt-MegoHMMeter, um den Isolationswiderstandswert mindestens 1 MegoHMMeter zu messen.

◆ Vorsichtsmaßnahmen für die Verwendung

(1). Dieses Produkt ist nicht an der Wand installiert, auf einer Seite (vordere Seite) betrieben und mit doppelten Türen gehalten. Nur qualifizierte Fachkräfte können den Produktwartungskanal und den Schranktür für Betrieb, Inspektion und Wartung betreten oder öffnen.

(2). Der Luftschalter nach mehrfachem Male wird der Hauptkontakt lokale Verbrennungen herstellen und Kohlenstoffsubstanzen erzeugen, den Kontaktwiderstand erhöhen, die regelmäßige Wartung und Reparatur des Luftschalters gemäß den Betriebsanweisungen sein.

◆ Produkt komplettes Set

▶ Packliste

▶ Produktzertifikat

▶ Verwendungsanweisungen

▶ Fabrik -Testbericht

▶ Relevante elektrische Zeichnungen

▶ Kabinettstasten, Betriebsgriffe und im Vertrag angegebene Ersatzteile.

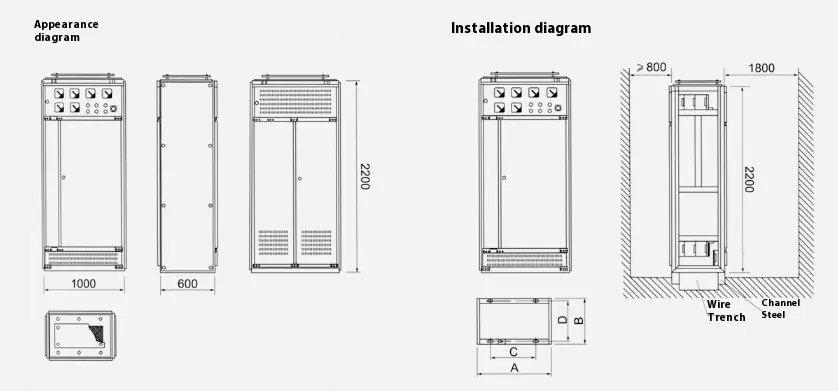

● Schematische Diagramm und Installationsschema
