Niedrige Spannungsstromverteilungsschaltanlage

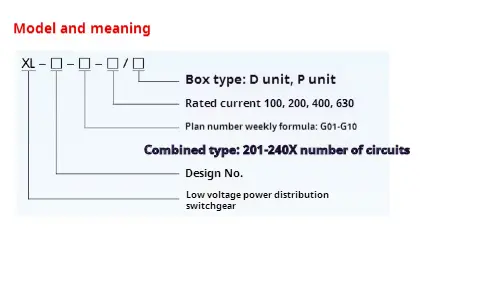

● Modellbedeutung

● Verwenden von Bedingungen

◆ Der XL-21-Typ mit niedriger Spannungsstromverteilungsschaltanlage sollte in einer Höhe von weniger als 2000 m installiert werden.

◆ Die Umgebungstemperatur und die Umgebungslufttemperatur sind nicht höher als +40 ℃, aber die Durchschnittstemperatur ist nicht höher als +35 ° und die Umgebungstemperatur ist in einem Zeitraum von 24 Stunden nicht niedriger als -100 ℃.

◆ Es darf keinen übermäßigen Staub, Säure, Salz, korrosives und explosives Gas in der Luft geben. Die relative Temperatur darf 50% bei der höchsten Temperatur von +40 ℃ nicht überschreiten, und eine höhere relative Temperatur ist bei der niedrigsten Temperatur zulässig, z. B. 90% unter +20 ℃. Es sollte berücksichtigt werden, dass gelegentlich allgemeine Kondensation aufgrund von Temperaturänderungen auftreten kann.

◆ Wenn Benutzer spezielle Anforderungen haben, können sie mit dem Hersteller verhandeln.

● Entwurfsfunktionen

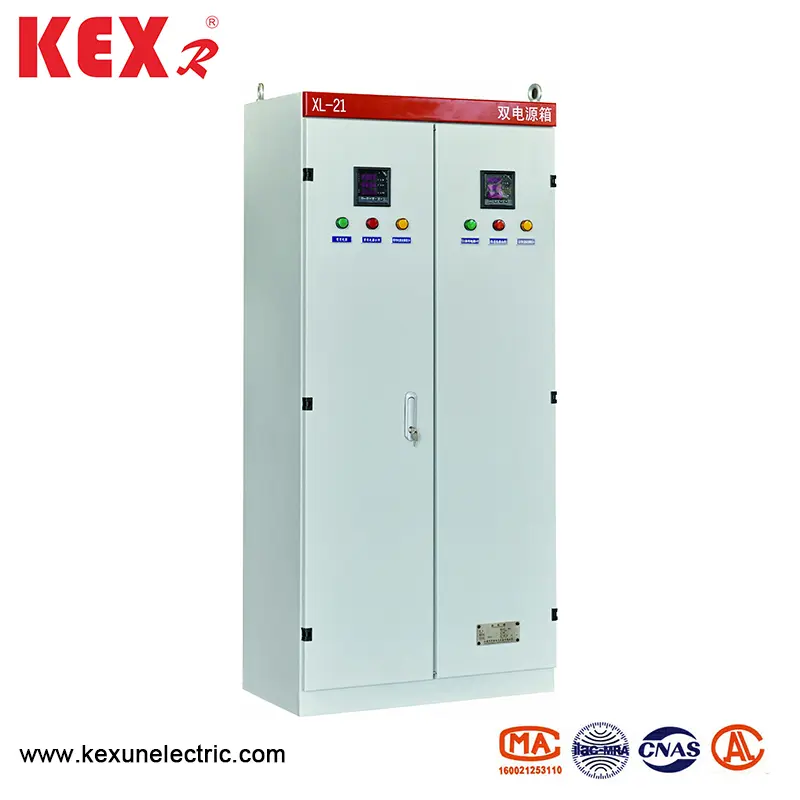

◆ Der XL-21-Typ mit niedriger Spannungsstromverteilungsschaltanlage ist mit dem Boden montiert und kann direkt unter dem Transformator installiert werden. Die Schaltkörperschaft besteht aus hochwertiger Stahlplatte, die geschweißt oder montiert sind, und der Betriebsgrenze für Messerschalter ist auf der rechten Säule vor der Schaltanlage installiert, die zum Schalten der Stromversorgung verwendet werden kann. Ein Voltmeter wird vor dem Stromverteilungsbox installiert. Zeigt die Busspannung an. Vor dem Stromverteilungsbox befindet sich eine Tür. Nach dem Öffnen der Tür ist die gesamte Ausrüstung in der Stromverteilungsbox freigelegt, was für die Wartung geeignet ist. In dieser Leistungsverteilungsbox werden neue Komponenten verwendet, die von China entworfen wurden und die Eigenschaften der kompakten Struktur, einer bequemen Wartung und einer flexiblen Kombination von Schaltungsschemata aufweisen. Die Leistungsverteilungsbox ist mit einem Leistungsschalter als Kurzschlussschutz ausgestattet, und vor der Tür kann ein Betriebstast installiert werden.

◆ Betriebsmodus: Handbuch.

◆ Installationsmodus: Vertikale Installation

◆ Verkabelungsmodus: Behobene Verkabelung

● Technische Parameter des XL-21-Typs mit niedriger Spannungsschaltanlage mit niedriger Spannung

● Installieren und Verwendung des XL-21-Typs mit niedriger Spannungsschaltanlage mit niedriger Spannung

◆ Die Stromverteilungsbox kann nur nach Bestehen der Inspektion gepackt und transportiert werden. Wenn das Produkt am Ziel ankommt, überprüfen Sie zunächst, ob das Kontrollkästchen abgeschlossen ist. Wenn die Leistungsverteilungsbox nicht sofort installiert ist, lagern Sie das Produkt an einem trockenen und sauberen Ort.

◆ Die Stromverteilungsbox kann gemäß der Installationszeichnung installiert werden, und der Fundamentkanalstahl und die Schrauben müssen vom Benutzer bereitgestellt werden. Wenn das Kabel ausgeschaltet ist, muss der Benutzer die Fundamentnut und den Kabelgraben außerhalb der unteren Pastenschraube begraben.

◆ Nach der Installation oder Überholung des Stromverteilungsfelds muss eine Reihe von Elementen inspiziert und getestet werden, bevor sie in Betrieb genommen wird.

(1) Überprüfen Sie, ob die internen elektrischen Geräte und die Verkabelung dem schematischen Diagramm entsprechen.

(2) Überprüfen und betreiben Sie den Schalter mehrmals, um festzustellen, ob er flexibel und normal ist.

(3) Überprüfen und testen Sie, ob alle Meter und Relais genau sind.

● Bestellanweisungen

Dokumente und Zubehör von Kexun bei der Lieferung.

▶ Lieferliste.

▶ Produktzertifikat.

▶ Der Fabrikinspektionsbericht.

▶ Produktbeschreibung

▶ Primärsystemdiagramm, Kontrollschema -Diagramm und sekundäres Schaltplan.

▶ Kabinettstasten, Betriebsgriffe und im Vertrag angegebene Ersatzteile.

▶ Anweisungen zur Verwendung von Hauptkomponenten
