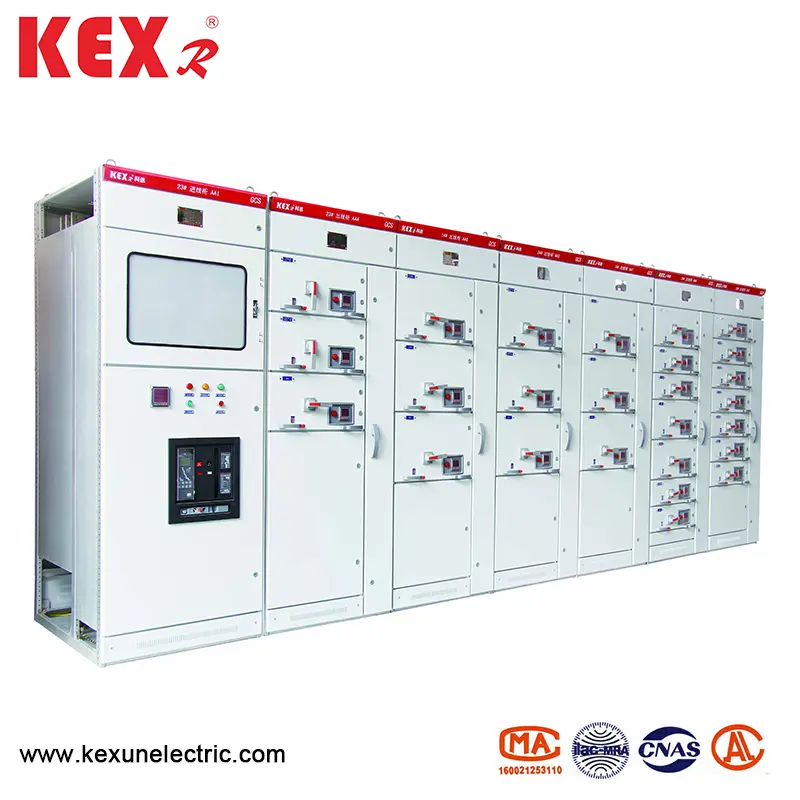

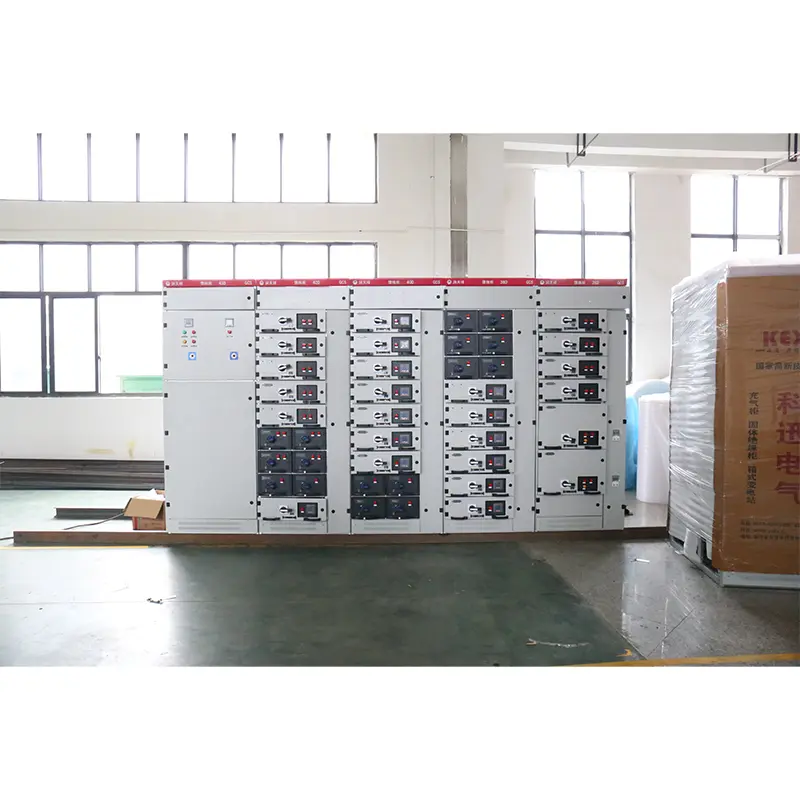

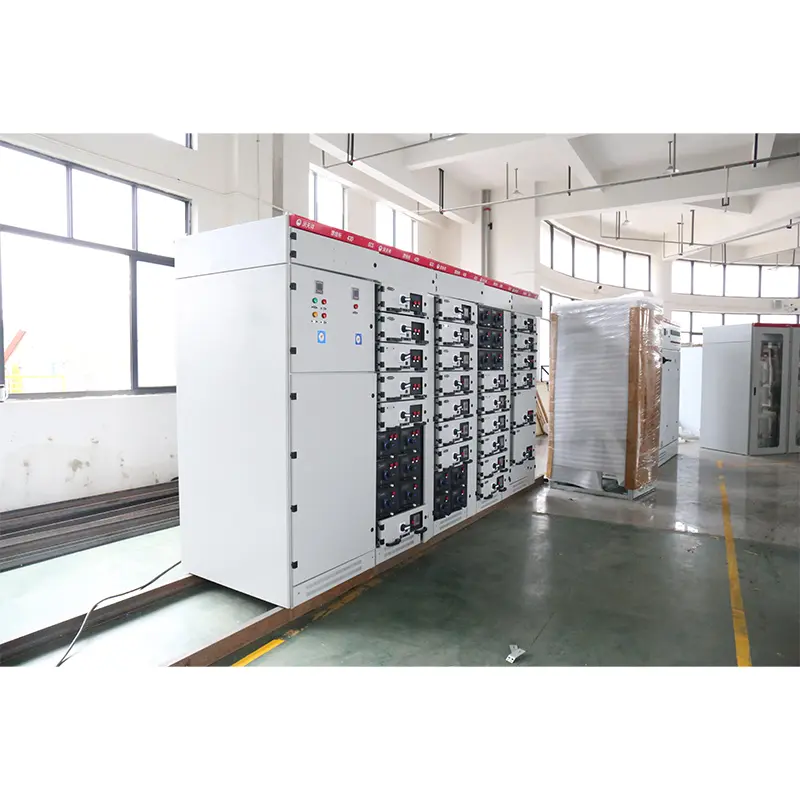

Niederspannung vollständiger Satz

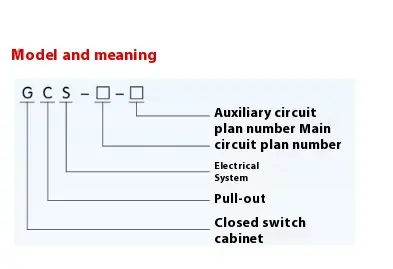

● Modellbedeutung

● Grundparameter

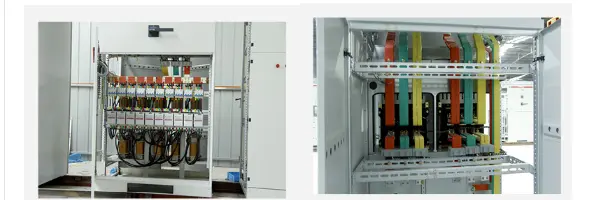

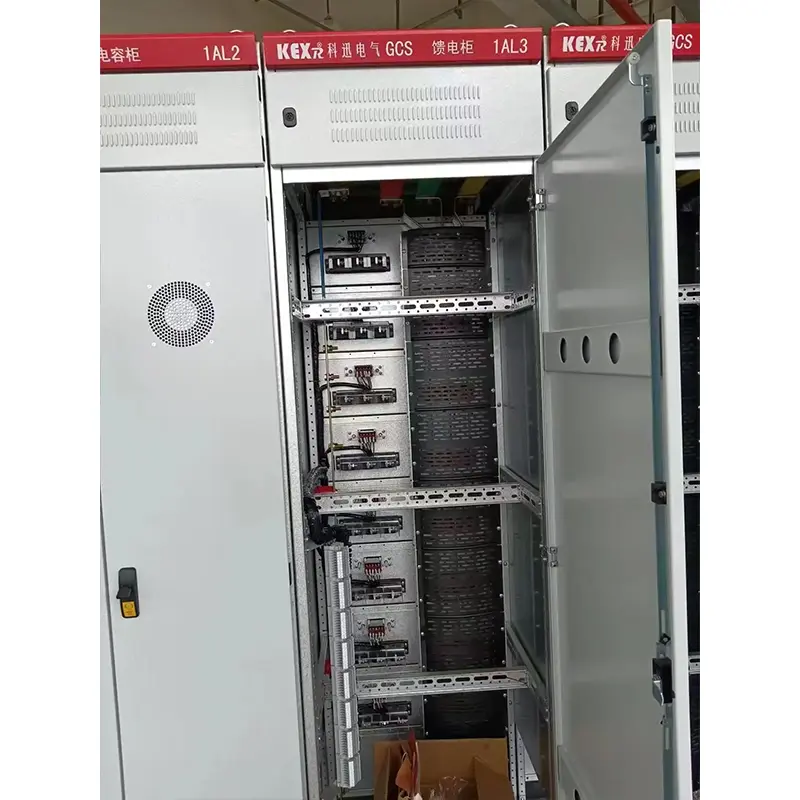

● Hauptstruktur

▶ Der Hauptrahmen des GCS -Typs mit niedrigem Spannung wird ein Set 8mF -Stahl mit geöffnetem Abschnitt angewendet, und die beiden Seiten des Abschnittstahls haben Installationslöcher mit dem Modul von 20 mm bzw. 100 mm bzw. ①9,2 mm, sodass die interne Installation flexibel und bequem ist.

▶ Der Hauptrahmen ist in zwei Montageformularen ausgelegt, nämlich vollständig zusammengebaute Struktur und teilweise geschweißte Struktur (Seitenrahmen und Kreuzstrahl), die Benutzer auswählen können.

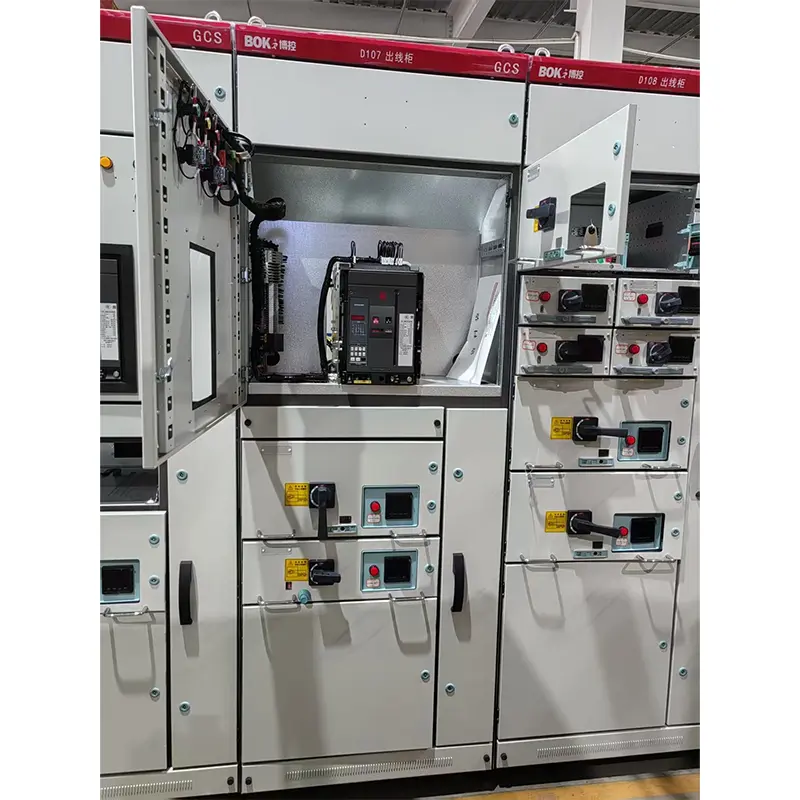

▶ Jeder Funktionsraum des Geräts ist voneinander isoliert, und seine Fächer sind in funktionaler Raum, Buszimmer und Kabelraum unterteilt. Die Funktionen jeder Kammer sind relativ unabhängig.

▶ Der horizontale Hauptbus befindet sich horizontal hinter dem Schrank, was die grundlegende Maßnahme für den Hauptkreis des Geräts aufweist.

▶ Das Design des Kabelfachs macht es sehr praktisch, dass Kabel auf und ab gehen.

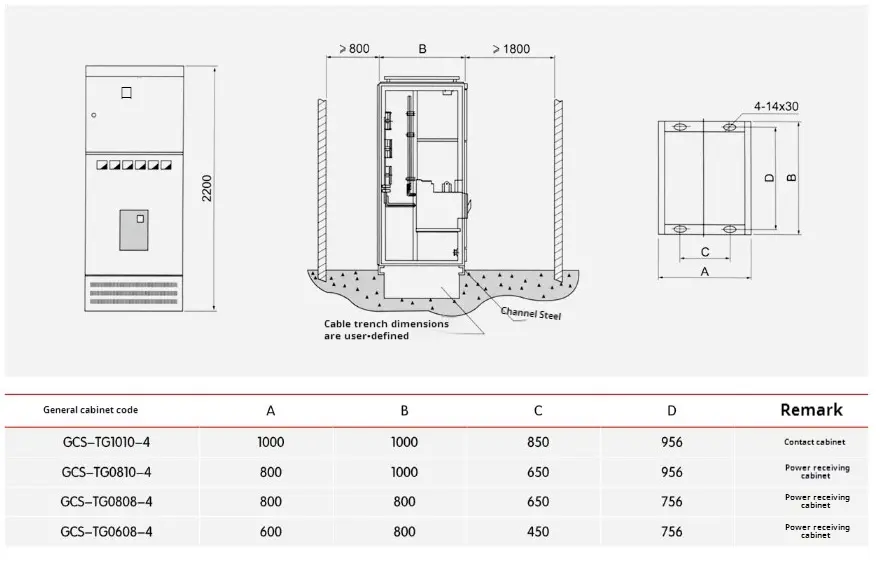

▶ Größenreihe des allgemeinen Kabinetts des Geräts (siehe Tabelle unten):

● Installation und Verwendung des GCS -Typs mit niedriger Spannung vollständiger Satz

◆ Nachdem die Produkte am Empfangsort ankommen, sollten sie zunächst prüfen, ob die Verpackung intakt ist. Wenn Probleme festgestellt werden, sollten sie die zuständigen Abteilungen des Vertrags umgehend mit der Erstellung von Geschäftsunterlagen informieren, die Gründe gemeinsam analysieren, Visa vornehmen und mit den Folgen umgehen. Bei Produkten, die nicht sofort installiert werden, sollten sie an einem geeigneten Ort platziert und ordnungsgemäß gemäß den normalen Gebrauchsbedingungen und den Anforderungen der temporären Speichervorschriften für elektrische Geräte aufbewahrt werden. 1. Das Produkt muss gemäß dem Installationsschema -Diagramm installiert werden (siehe beigefügte Abbildung). Der Fundamentkanalstahl und die Schrauben, wenn die Bolzenfixierungsmethode angewendet wird, muss vom Benutzer bereitgestellt werden. Wenn der Hauptbus angeschlossen ist, sollte die Oberfläche aufgrund von Transport, Lagerung und anderen Gründen uneinheitlich ist, sie sollte vor der Verbindung und Befestigung geebnet werden.

◆ Wenn die Geräte getrennt oder in Säulen installiert werden, müssen ihre Vertikalität, die Unebenheit der Kabinettsoberfläche und die Abweichung von Lücken zwischen den Schränken die Anforderungen in der folgenden Tabelle erfüllen.

◆ Inspektion und Inspektion nach dem GCS -Typ mit niedriger Spannung vollständiger Satz

Installation und vor dem Einsetzen des Betriebs

(1) Überprüfen Sie, ob die obere Farbe oder andere Abdeckmaterialien (z. B. Plastiksprühen) des Schranks beschädigt sind und ob der Schrank trocken und sauber ist.

(2) ob der Betriebsmechanismus elektrischer Komponenten flexibel ist und es keine Jamming oder keine übermäßige Betriebskraft geben sollte.

(3) ob die Einführung der Haupt- und Hilfskontakte von Haupt-Elektrogeräten zuverlässig und genau ist.

(4) Der Schubladen- oder Drawout -Mechanismus sollte flexibel und leicht sein, ohne jammend und kollision.

(5) Die mittleren Linien der beweglichen und statischen Kontakte der Schubladen- oder Drawout -Struktur sollten konsistent sein, und die Kontakte sollten in engem Kontakt stehen. Die Einfügungstiefe der Haupt- und Hilfskontakte sollte den Anforderungen entsprechen. Mechanische Verriegelung oder elektrisch: Die Antwortaktion ist korrekt und die Verriegelung oder Freisetzung sollte zuverlässig sein.

(6) Schubladen der gleichen Größe müssen bequem ohne Jamming und Kollision austauschbar sein.

(7) Der Erdungskontakt zwischen der Schublade und dem Schrank sollte in engem Kontakt stehen. Wenn die Schublade eingedrückt wird, wird der Erdungskontakt der Schublade vor dem Hauptkontakt kontaktiert, und wenn sie herausgezogen wird, wird der Erdungskontakt nach dem Hauptkontakt getrennt.

(8) Die Kalibrierung des Instruments, das Transformationsverhältnis und die Polarität des Transformators müssen korrekt sein.

(9) Die Sicherungskernspezifikation sollte den Anforderungen des technischen Designs entsprechen.

(10) Die Bewertung und die Einstellung des Schutzes müssen korrekt und zuverlässig sein.

(11) Verwenden Sie einen 1000 -V -MegoHMMeter, um den Isolationswiderstandswert mindestens 1 mΩ zu messen.

(12) Der Anschluss jeder Busbank muss gut sein, und die Installation von Isolierunterstützungen, Installationsteilen und anderen Zubehör muss fest und zuverlässig sein.

◆ Verwenden Sie Vorsichtsmaßnahmen des GCS -Typs mit niedriger Spannung vollständiger Set

▶ Das Gerät ist ein niedriger Spannung, der nicht an der Wand installiert ist, von vorne betrieben und auf beiden Seiten gewartet wird. Nur qualifizierte Fachkräfte können den Wartungskanal und die Schranktür für Betrieb, Inspektion und Wartung betreten oder öffnen.

▶ Luftschalter und geformte Fallschalter wurden mehrmals getrennt und geschlossen, insbesondere nach der Abtrennung und dem Schließen von Kurzschluss, was zu lokalen Kontaktverbrennungen führt und Kohlenstoffsubstanzen erzeugt, was den Kontaktwiderstand erhöht. Daher sollten sie in der Bedienungsanleitung des Leistungsschalters aufrechterhalten und überarbeitet werden.

▶ Nach der Installation und Wartung muss die Isolation zwischen Kompartimenten und Funktionseinheiten streng überprüft werden, um die gute funktionale Trennung des Geräts zu gewährleisten und zu verhindern, dass der Fehler ausgeht.

● Produktpaket

Der Hersteller muss bei der Lieferung folgende Dokumente und Zubehör bereitstellen:

▶ Geräteliste

▶ Produktzertifikat

▶ Verwendungsanweisungen

▶ Fabrik -Testbericht

▶ Relevante elektrische Zeichnungen

▶ Kabinettstasten, Betriebsgriffe und im Vertrag angegebene Ersatzteile.

▶ Installationsanweisungen von Hauptkomponenten

● Bestellanweisungen

Der Bestellvertrag des GCS -Typs mit niedriger Spannung vollständiger Set enthält den folgenden Inhalt:

▶ Das vollständige Modell des Produkts umfasst die Hauptschaltungsschemasnummer und die Hilfskreisschemasnummer.

▶ Kombinationsequenzdiagramm des Hauptschaltungssystems

▶ Elektrisches schematisches Diagramm des Hilfskreises

▶ Liste der Komponenten im Schrank

▶ Einstellen von Parametern wie Spannung, Strom und Zeit in der Schaltung.

▶ Andere spezielle Tabellen, die mit der normalen Verwendung des Produkts unvereinbar sind.
