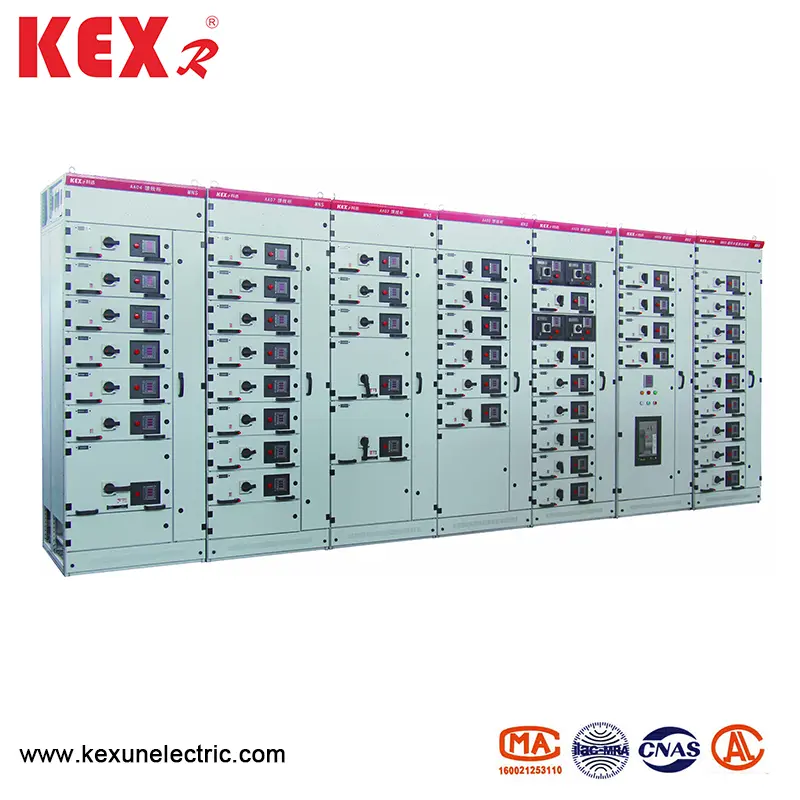

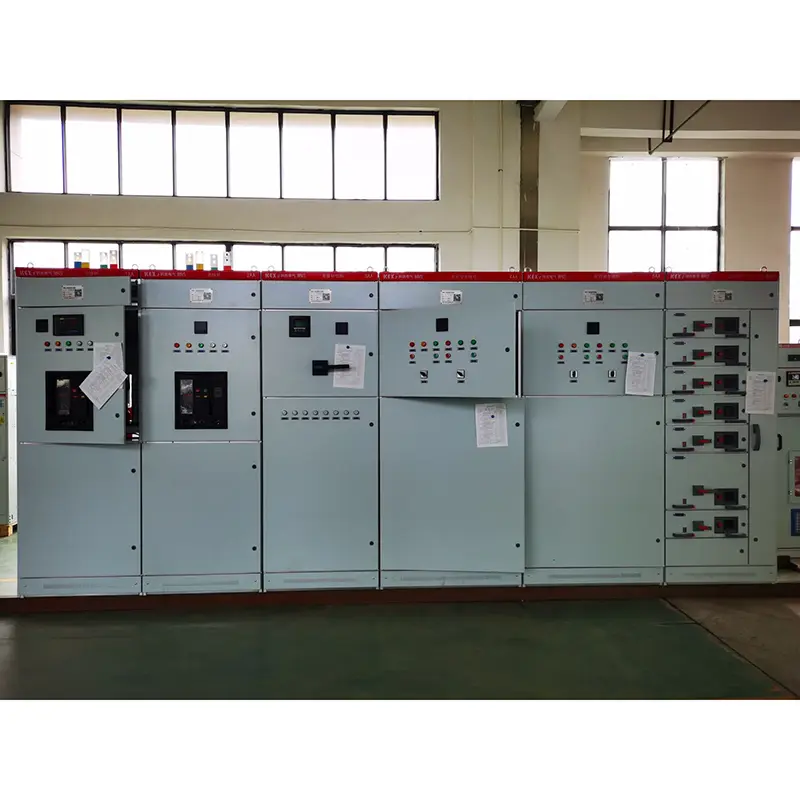

Spannungsstromverteilungsschrank

● Standards

Der MNS-Kabinett vom Typ MNS-Niedrigspannungskraft entspricht den nationalen professionellen Standards von GB7251.1 Niedrigspannungsschalter und JB/T9961 Niedrigspannungsablösbarer Schaltanlagen und die internationalen professionellen Standards wie IEC439-1.VDE0660 Teil V.

● MNS -Typ mit niedrigem Spannungsstromverteilungsschrank unter Verwendung von Bedingungen

▶ Umgebungstemperatur: -5 ~ 40 ℃ ， 24 Stunden durchschnittlich weniger als 35 ℃

▶ Atmosphärische Bedingungen: Die Luft ist sauber und die relative Luftfeuchtigkeit sollte 50% bei der höchsten Temperatur von +40 ℃ nicht überschreiten. Bei niedrigeren Temperaturen ist beispielsweise eine höhere relative Luftfeuchtigkeit zulässig, beispielsweise 90% bei +20 ° C, aber gelegentlich kondensiert Temperaturänderungen berücksichtigt werden.

▶ Höhe: Weniger als 1000 m, MNS -Typ mit niedrigem Spannungsstromverteilungsschrank, ist bei folgenden Temperaturen für Transport und Lagerung geeignet: -25 ℃ bis +55 ℃ und kann innerhalb von 24 Stunden innerhalb von 24 Stunden +70 ℃ erreichen. Unter diesen extremen Temperaturen sollte das Gerät nicht unwiederbringlich beschädigt werden und es sollte normal funktionieren.

▶ Wenn die oben genannten Bedingungen nicht erfüllt werden können, muss sie durch Konsultation zwischen dem Benutzer und dem Kexun beigelegt werden.

▶ Wenn dieses Gerät in Offshore -Ölbohr- und -produktionsplattformen und Kernkraftwerken verwendet wird, muss ein technisches Abkommen separat unterzeichnet werden.

● Grundlegende technische Parameter des MNS -Typs mit niedriger Spannungsstromverteilungsschrank

◆ Elektrische Leistung

◆ IP -Abschluss

Einhalten Sie den Standards der IEC529 und DIN40050. IP30 schützt Feststoffe größer als φ 2,5 mm, IP40 schützt Feststoffe größer als 41,0 mm und IP54 schützt vor Staub und spritzt in eine beliebige Richtung (bitte wenden Sie sich an den Hersteller, wenn Sie das IP54 -Schutzniveau bestellen).

◆ Schrankstruktur

Die Grundstruktur des Verteilungsschranks mit niedriger Spannung besteht aus C-förmigen Profilen. Abschnitt C wird gebildet, indem die Stahlplatte mit E = 25 mm als Modulmontageloch biegt. Alle Schränke und inneren Partitionen werden verzinkt und gereinigt. Um die Türverkleidungen bestehen die Seitenwände aus elektrostatischen Hochspannungssprühen. In der folgenden Abbildung finden Sie die Grundstruktur des Schranks.

◆ Schalterschranktyp

1. Abstand zwischen Leistungsverteilungszentren (PC1: EMAX, MT, 3WN, AH, ME -Serien -Leistungsschalter können verwendet werden.

2. Motor Control Center Cabinet (MCC): Es wird von großen und kleinen Schubladen zusammengesetzt, und der Hauptschalter jeder Schleife nimmt mit Sicherungsschalter hochbremdes Plastikschalter oder Rotationslastschalter an. Kabinett für automatische Leistungsfaktorkompensation (mit manueller, automatischer und Fernleistungskompensationsgeräte)

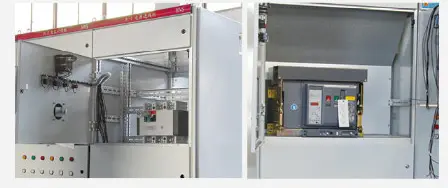

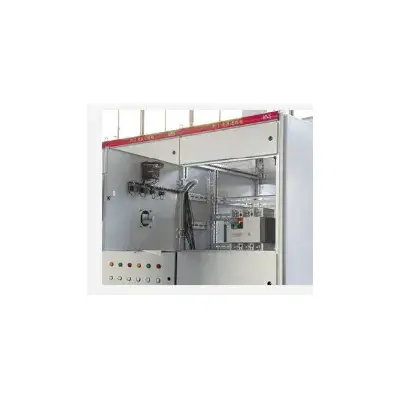

◆ Ein Stromverteilungszentrum (PC) Schrank

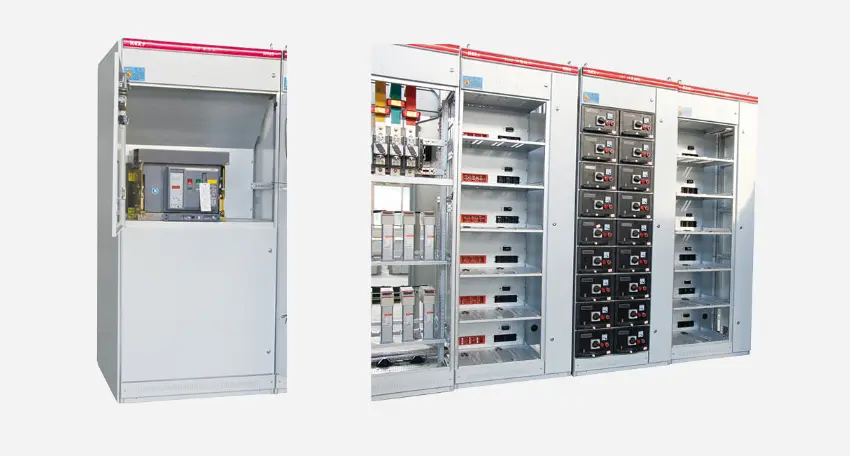

◆ B Motor Control Center (MCC) Schrank

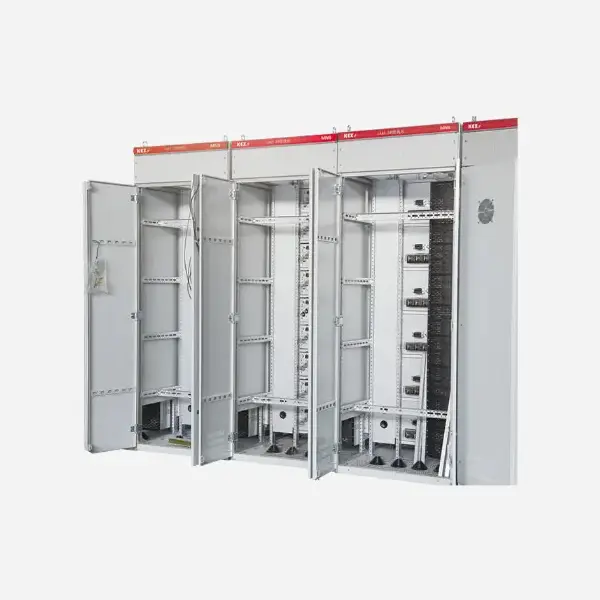

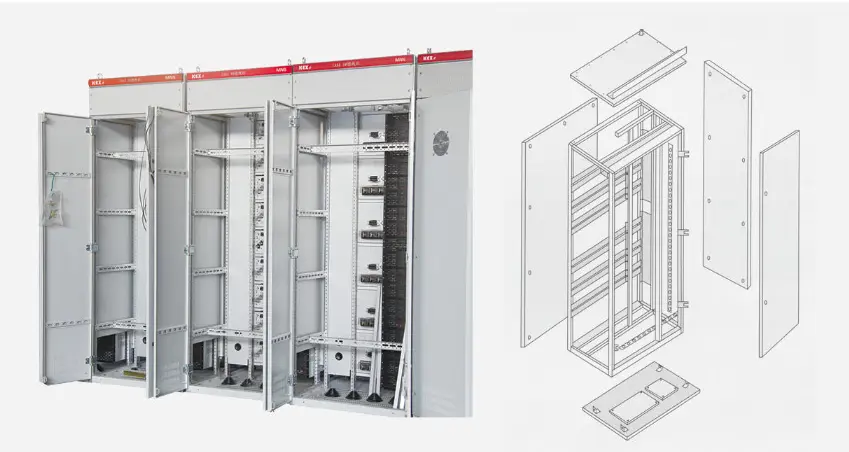

◆ Schrankrahmenstruktur aus C-förmigen Profilen

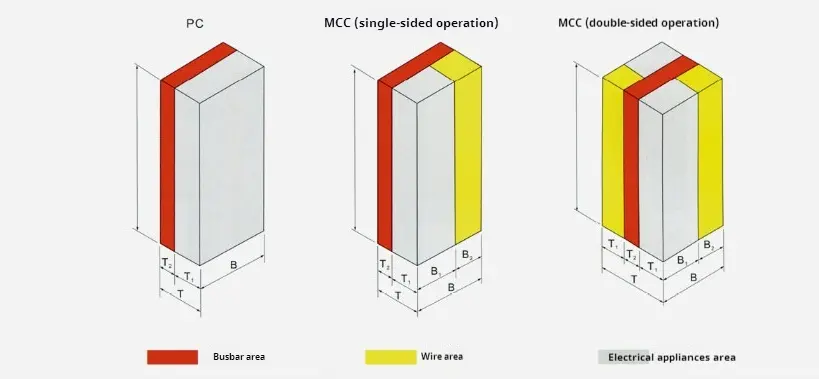

◆ Schematisches Diagramm des MNS -Typs mit niedriger Spannungsstromverteilungsschrank

● Trennungsdesign von Kabinett

◆ Stromverteilungszentrum (PC)

(1) Das PC -Schrank ist in drei Fächer unterteilt; Horizontales Busabteil: auf der Rückseite des Kabinetts; Funktionseinheitfach: im vorderen oberen Teil des Schranks oder auf der vorderen linken Seite des Schranks;

(2) Segmentierungsmessungen: Das horizontale Busabteil und das Funktionseinheitskompartiment werden durch Stahlplatten getrennt. Das Kontrollschleifenkompartiment ist durch eine flammretardante Polyphenylen-Ether-Kunststoffabdeckung vom Funktionseinheitskompartiment getrennt.

(3) Der im Schrank installierte Rahmenschalter kann außerhalb des Kabinetts im geschlossenen Zustand manuell betrieben werden. Beobachten Sie den Öffnungs- und Schließungszustand des Leistungsschalters und beurteilen Sie, ob sich der Leistungsschalter in der Testposition oder in der Arbeitsposition entsprechend der Positionsbeziehung zwischen dem Betriebsmechanismus und der Tür befindet.

(4) Eine Trennstruktur wird zwischen dem Hauptkreis und dem Hilfskreis entwickelt. Die aus Messgeräten, Signallichter und Tasten bestehenden Hilfselekten sind auf der Plastikplatte installiert, und die Abdeckung aus flammretardanten Polyurethanschaumstoffstoff wird vom Hauptkreis hinter der Platine getrennt.

◆ Auszugsmotorkontrollzentrum und kleines Stromverteilungszentrum (MCC)

Das MCC-Kabinett vom Schubladen ist in drei Fächer unterteilt, nämlich dem horizontalen Busabteil hinter dem Schrank, dem Funktionseinheitenabteil links vor dem Schrank und dem Kabelabteil rechts vor dem Schrank. Das horizontale Busabteil und das Funktionseinheitskompartiment sind durch Funktionstafeln aus flammretardanten, geschliffenen Kunststoffen getrennt, und das Kabelfach ist vom horizontalen Busfach und im Funktionseinheit-Fach durch Stahlplatten getrennt. MCCI Motor Control Center) Schubladen sind in die folgenden fünf Typen unterteilt: 8E/4: Höhe 200 × Breite 150 × Tiefe 400 mm. 8e/2: Höhe 200 × Breite 300x Tiefe 400 mm. 8E: Höhe 200 × Breite 600 × Tiefe 400 mm. 16E: Höhe 400 × Breite 600 × Tiefe 400 mm. 24E: Höhe 600 × Breite 600 × Tiefe 400 mm.

◆ Struktur der hinteren Auslassschalterstruktur

Um die Anordnungsbreite des Schalterschranks zu reduzieren, ist der Hauptbus des Schalterschranks horizontal am oberen Ende des Schaltschranks installiert, und die hintere Hälfte des Schranks ist ein Kabelraum, in dem eingehende und ausgehende Kabel angeschlossen sind. Die Vorderseite des Schalterschranks ist der Geräteraum, in dem die funktionalen Einheiten der Schaltanlage installiert sind. In diesem System wird der Kabelraum an der Seite des Schalterschranks in den hinteren Schrank verlegt, wodurch die Anordnungsbreite des Schalterschranks erheblich reduziert wird, um die Anforderungen des Raumaufwands des Umspannwerks weiter zu erfüllen.

Der Vorratsschrank ist 600 mm breit und 1000/1200 mm tief, mit einem unabhängigen Hauptbusraum oben, der aus dem Geräteraum isoliert ist. Die effektive Installationshöhe der Kammer der Frontvorrichtung beträgt 72E (E = 25 mm), die von der hinteren Kabelkammer durch die multifunktionale Platine getrennt ist, wodurch der Installationsraum des Schaltschranks mit kompakter Struktur und flexibler Einheitskonfiguration vollständig verwendet wird. Der Kabelraum auf der Rückseite hat eine Tür, die für die Installation und Wartung bequem ist. Die Breite des eingehenden Kabinetts wird gemäß dem Rahmenstrom der eingehenden Einheit bestimmt. Die empfohlene Breite beträgt 400/600/800/1000 mm und die Schranktiefe 1000 mm.

● Schubladenart

(1) 8E/4: Montage 4 Schubladeneinheiten im Höhepunkt von 8e.

(2) .8e/2: Montage 2 Schubladeneinheiten im Höhepunkt von 8e.

(3) 8E: Montieren Sie eine Schubladeneinheit im Höhepunkt von 8e.

(4) 16E: Montieren Sie eine Schubladeneinheit in einer Höhe von 400 mm.

(5) 24E: Montieren Sie eine Schubladeneinheit in einer Höhe von 24 E (600 mm). Fünf Arten von Schubladeneinheiten können einzeln in einem Kabinett zusammengebaut werden und auch für die gemischte Montage verwendet werden. In der folgenden Tabelle finden Sie die maximale Anzahl von Schubladeneinheiten, die in einem Schrank für die Einzelbaugruppe untergebracht werden können.

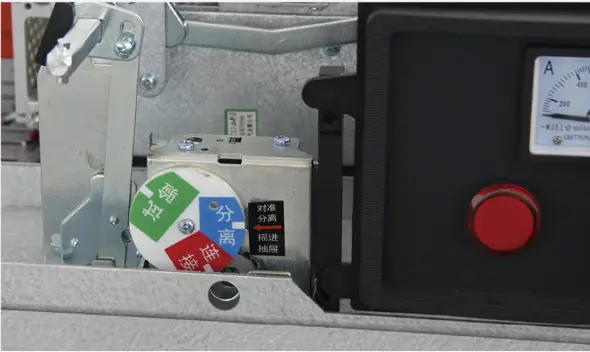

◆ Elektrische und mechanische Verriegelung von Schubladen

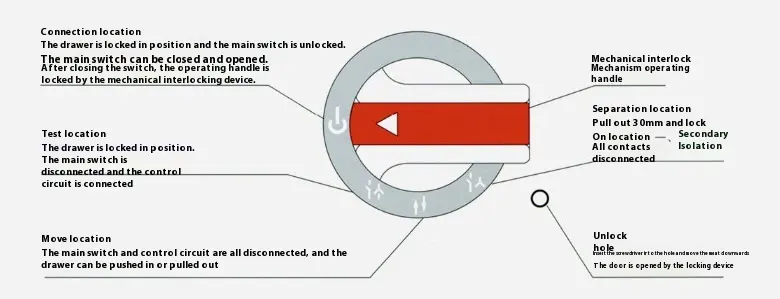

Die Schubladeneinheit hat eine zuverlässige mechanische Verriegelungsposition, die vom Betriebsgriff gesteuert wird und offensichtliche und genaue Schließ-, Test-, Zeichnungs- und Isolationspositionen aufweist. Siehe Abbildung für die Funktion des Betriebsmechanismus. Um die Sicherheitsvorkehrungen zu stärken, können nach der Position des Betriebsgriffs Vorsteuerungen hinzugefügt werden, und bis zu drei Schlösser können hinzugefügt werden, wie in der linken Abbildung gezeigt. Nachdem die Schubladeneinheit vorhanden ist, muss sie in strenger Übereinstimmung mit der in Abbildung 4 und Abbildung 5 aufgeführten Betriebsfunktion und -position wirken. Andernfalls schädigt sie die Strukturteile leicht. Bitte achten Sie bei der Verwendung.

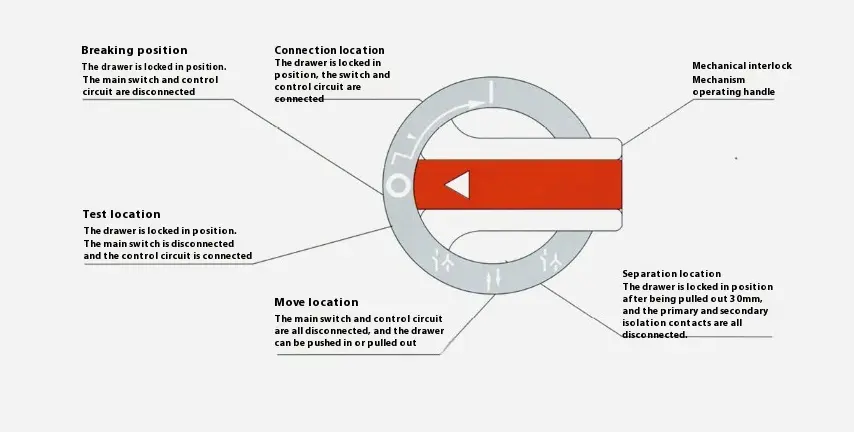

◆ 8E/4 und 8E/2 Betreiben Sie die Switch -Funktion

◆ 8 und 16E, 24E betreiben die Switch -Funktion

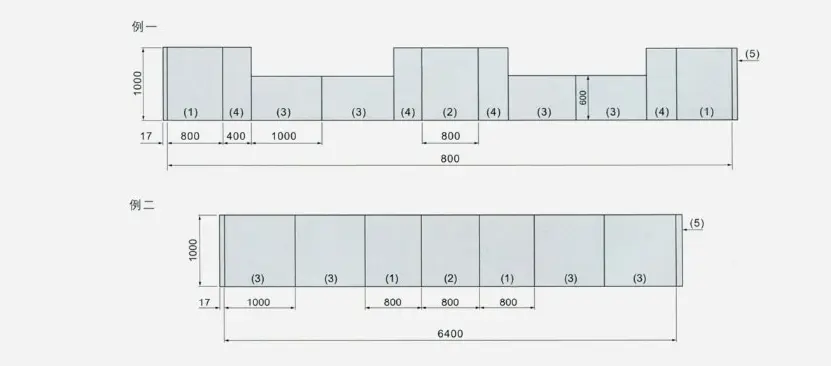

◆ Schematisches Diagramm des Kombinationsmodus

● Installation, Verwendung und Wartung

1. Wenn das Gerät am Ziel ankommt, prüfen Sie zunächst, ob das Verpackungskästchen abgeschlossen ist. Wenn das Gerät nicht sofort installiert ist, sollte es an einem trockenen und sauberen Ort gelagert werden.

2. Das Gerät wird empfohlen, außerhalb der Wand installiert zu werden, oder es kann an der Wand installiert werden. Die Installationsfundamentebene sollte flach sein, und der horizontale Fehler von Foundation Channel Stahl beträgt 1/1000, und die Gesamtlängenabweichung beträgt 3 mm.

3. Es wird empfohlen, für die Bolzenfixierung aller leitenden Teile Grad 8.8 und Spannungswaschanlage zu verwenden, und das empfohlene Anziehungsdrehmoment ist in der folgenden Tabelle angezeigt:

4. Kabelkopfscheide und eine bestimmte Anzahl von Kupferanschlüssen für den Sekundärschaltkreis, das vom MCC -Schema -Zubehör geliefert wird. (Um sich an die kaltgedruckte Verarbeitung von Kupferfugen anzupassen, werden flexible Multi-Kern-Kabel für Sekundärkabel empfohlen.)

5. Nach dem Anschließen des Kabels sollte der Boden des Geräts geschlossen werden, um zu verhindern, dass kleine Tiere in den Schrank kriechen und Kurzschlussunfälle verursachen.

6. Nach der Installation oder Einstellung, vor der Investition, sind die folgenden Inspektionen und Tests erforderlich:

▶ Überprüfen Sie, ob die im Gerät installierten elektrischen Geräte und Steuerkabel die Anforderungen der Werkszeichnungen erfüllen.

▶ Der manuelle Betrieb verschiedener Schalter muss ohne Abnormalität oder Jamming flexibel sein.

▶ Überprüfen Sie, ob die Wirkungen des mechanischen Verriegelungsmechanismus und des elektrischen Verriegelungsgeräts korrekt und zuverlässig sind, was den Systemanforderungen entsprechen sollte.

▶ Überprüfen Sie, ob der Isolationswiderstand des Hauptkreises und der Steuerkreis die angegebenen Anforderungen erfüllt.

▶ Überprüfen Sie, ob die im Gerät installierten elektrischen Geräte in gutem Kontakt sind und den technischen Anforderungen des elektrischen Geräts selbst erfüllt.

▶ Überprüfen Sie, ob sich im Gerät Fremde befindet und ob die Befestigungsschrauben verschiedener Teile locker sind.

◆ Betriebsanweisungen für Pull-out MCC:

(1) Erst nach dem Boden der Schublade in die Anleitung kann sie in den Schrank geschoben werden, da sonst die Schublade beschädigt oder nicht herausgezogen werden kann.

(2) Siehe Abbildung 4 für die Symbole und Funktionen auf dem Panel von 8E/4 und 8E/2 Schubladen. Der Pfeil von der Breaking -Position "O" zu der Arbeitsposition "I" in der Abbildung zeigt an, dass der Betriebsgriff zuerst eingedrückt und dann von "O" nach "I" gedreht werden sollte. Bei der Rückkehr müssen Sie ihn nicht schieben, sondern nur den Griff "I" in "o" und nach dem Loslassen des Griffs.

(3) Siehe Abbildung 5 für die Symbole und Funktionen des 8E-24E-Schubladenfelds. Wenn der Griff die Arbeitsposition erreicht, setzt der Mechanismus das mechanische Schloss am Hauptschalter frei, und dann kann der Hauptschalter geschlossen und geöffnet werden. Wenn der Hauptschalter jedoch geschlossen ist, kann der Griff des ineinandergreifenden Mechanismus nicht betrieben werden. In der unteren rechten Ecke befindet sich eine kleine Plastikabdeckung an der Tür, die dem Schild trifft, nämlich der Freischaltmechanismus der Tür. Der Betriebsprozess lautet wie folgt: Wenn sich die Schublade in der Arbeitsposition befindet, ziehen Sie zuerst die kleine Abdeckung heraus, wenn Sie die Tür öffnen möchten, dann den Schraubendreher in das Loch einsetzen und den Riegel nach unten bewegen, um die Tür zu öffnen. Stellen Sie sicher, dass Sie die kleine Plastikabdeckung nach dem Öffnen der Tür abdecken. Andernfalls wird der ursprüngliche Schutzniveau zerstört.

● Transport und Lagerung von Geräten

▶ Das Gerät darf nicht umkippen und schwere Schwingung erleiden.

▶ Die Transportwinkelplatte sollte beim Anheben des Geräts nach dem Auspacken verwendet werden, und der eingeschlossene Winkel von zwei Stahldrähten und Seilen sollte ≤ 1200 sein. Wenn ein Gabelstapler -LKW, eine Roller oder eine Brechstange verwendet wird, darf er nicht direkt am Unterrahmen des Geräts durchgeführt werden.

▶ Wenn das Gerät an Ort und Stelle installiert ist, können Sie sie an den vier Ecken des Chassis in den vier Ecken des Chassis stecken.

▶ Elektrische Produkte und Teile dürfen im Gerät nicht nachgelassen werden.

▶ Der Regen sollte daran gehindert werden, nass zu werden, und die Umgebungstemperatur sollte den entsprechenden Bestimmungen dieser Stichprobe entsprechen.

● Vollständigkeit der Produkte

Der MNS -Typ mit niedrigem Spannungsstromverteilungsschrank ist mit Packungsliste, Produktzertifikat, Produktanleitung und den erforderlichen Zeichnungen sowie der gemäß der Support -Liste bereitgestellten Ersatzteile beigefügt.
