HV -Schalter

● Verwenden von Bedingungen

▶ Lufttemperatur: -10 ~ 40 ℃;

▶ Höhe: unter 1000 m

▶ Luftfeuchtigkeit: Relative Luftfeuchtigkeit: Der tägliche Durchschnitt von weniger als 95%, und der monatliche Durchschnitt beträgt nicht mehr als 90%

▶ Wasserdampfdruck: Der tägliche Durchschnittswert beträgt nicht mehr als 2,2 kPa, und der monatliche Durchschnittswert beträgt nicht mehr als 1,8 kPa ；; Wenn die Temperatur plötzlich sinkt, kann Kondensation auftreten, begleitet von Verschmutzung. Dieses Produkt ist für die folgenden zwei Umgebungsbedingungen geeignet, die schwerwiegender sind als die normalen Bedingungen:

(1) Kondensation ist nicht häufig (durchschnittlich zweimal im Monat nicht mehr als zweimal im Monat) und leicht verschmutzt;

(2). Im Allgemeinen gibt es keine Kondensation (durchschnittlich nicht mehr als zweimal im Jahr), was ernsthaft verschmutzt ist

▶ HV -Schalter ist für harte Orte geeignet, an denen keine Feuers und Explosionsgefahr besteht, und schwerwiegende Verschmutzung reicht aus, um Metalle zu korrodieren und die Isolierung zu zerstören

▶ Die HV-Schaltanlage vom Typ KYN28-12 eignet sich für Orte, an denen keine gewalttätige Schwingung, Beulen und vertikale Neigung 80 nicht überschreitet.

Notiz:

(1) Die HV -Schaltanlage ermöglicht die Lagerung und den Transport bei -30 ℃

(2) Wenn die Höhe 1000 m überschreitet, muss sie gemäß B/2102 "technische Anforderungen für die Elektrogeräte mit hoher Spannung unter Verwendung der Höhenbereiche" behandelt werden. Wenn die Höhe 2000 m nicht überschreitet, dürfen keine Maßnahmen für die Ausrüstung mit niedriger Spannung ergriffen werden.

(3) Wenn sich die tatsächlichen Verwendungsbedingungen von den oben genannten unterscheiden, muss sie sowohl vom Benutzer als auch vom Hersteller ausgehandelt werden.

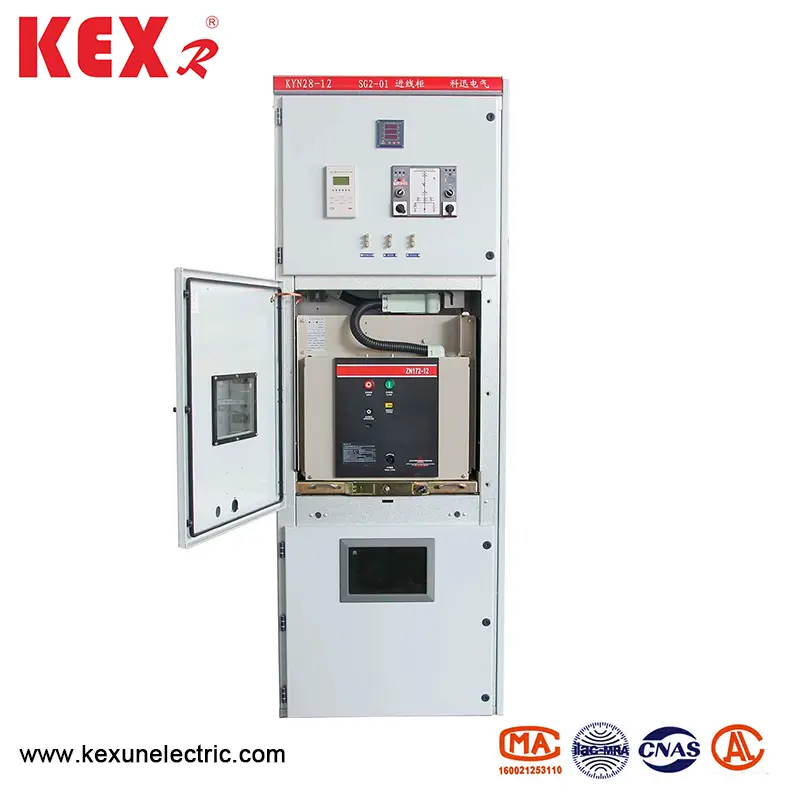

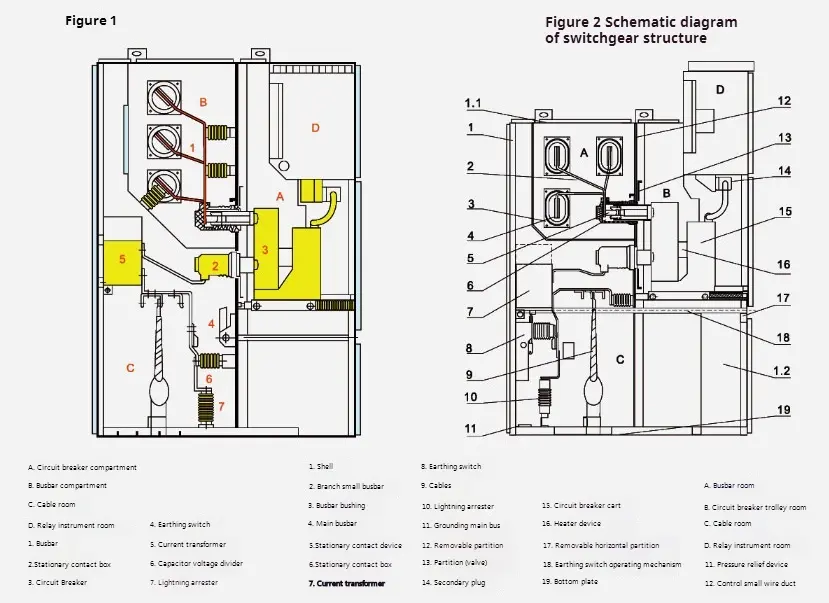

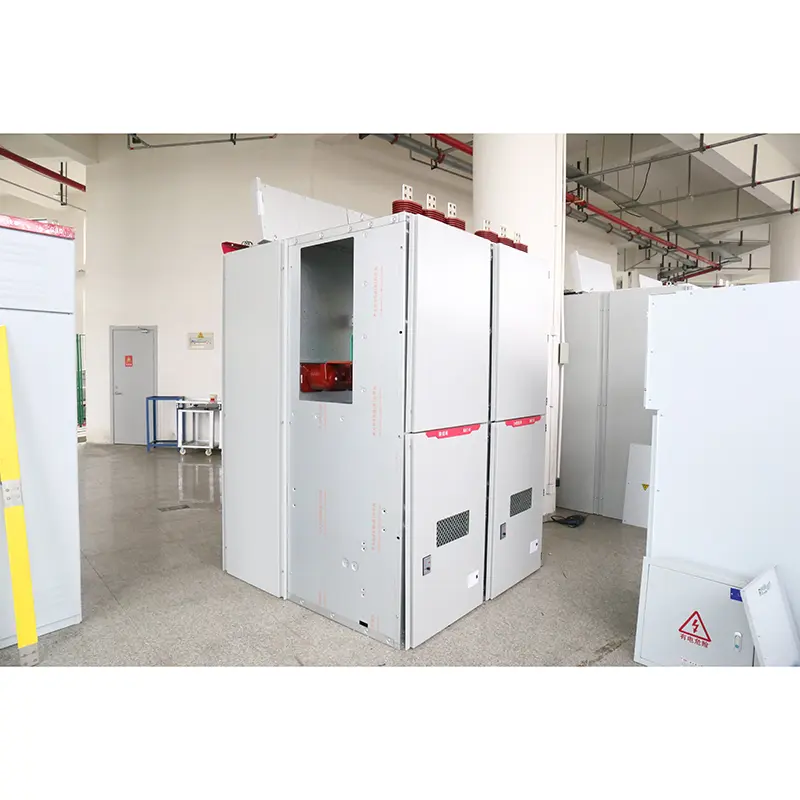

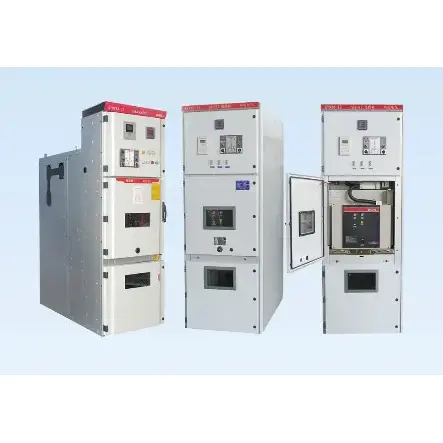

◆ Die HV -Schaltandecke besteht aus zwei Teilen: einem festen Schrankkörper und einem zeichnbaren Teil (kurz Handcart) (siehe Abbildung für das schematische Diagramm der HV -Schalterstruktur Belows). Die Schale des Schrankkörpers des Switchgeart und die Klatschplatten jeder funktionellen Einheit werden durch Aluminium-Zink-beschichtete Stahlplatten verschraubt. Das Schutzniveau der Schaltanlagenschale erreicht den IP4X, und das Schutzniveau jeder Abteilungspartitionstür und des Leistungsschaltertors beträgt P2X, wenn sie geöffnet wird. Der HV-Schalter KYN28-12 Typ kann mit VS1, Zn 12V Vakuumschalter ausgestattet werden. Die Schaltanlage kann in Doppelschränken installiert werden, dh in der hinteren Rückenanordnung. Die Installation und das Debuggen des Schalterschranks können vorne durchgeführt werden, sodass der Schalterschrank an der Wand installiert werden kann. Der größte Vorteil der Installation gegen die Wand besteht darin, den Boden zu retten. Darüber hinaus kann die HV-Schaltanlage ohne Wand installiert werden, dh der doppelseitige Wartungstyp. Das interne Strukturlayout der beiden ist inkonsistent und sein Vorteil ist eine bequeme Wartung.

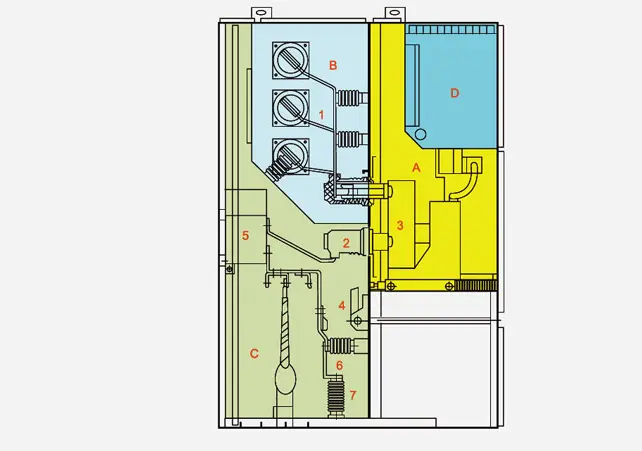

◆ HV -Schalterstruktur

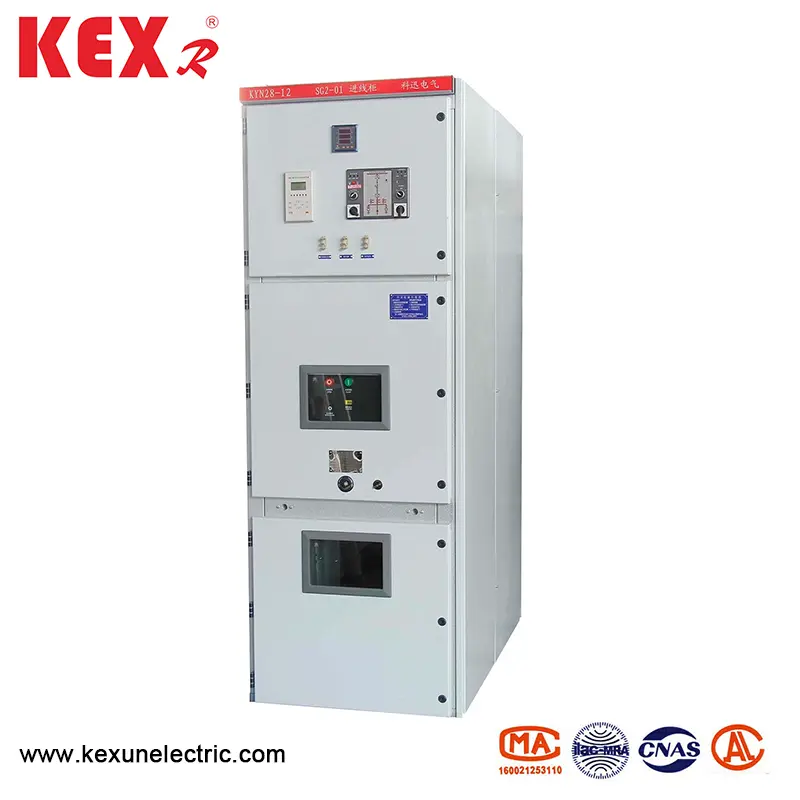

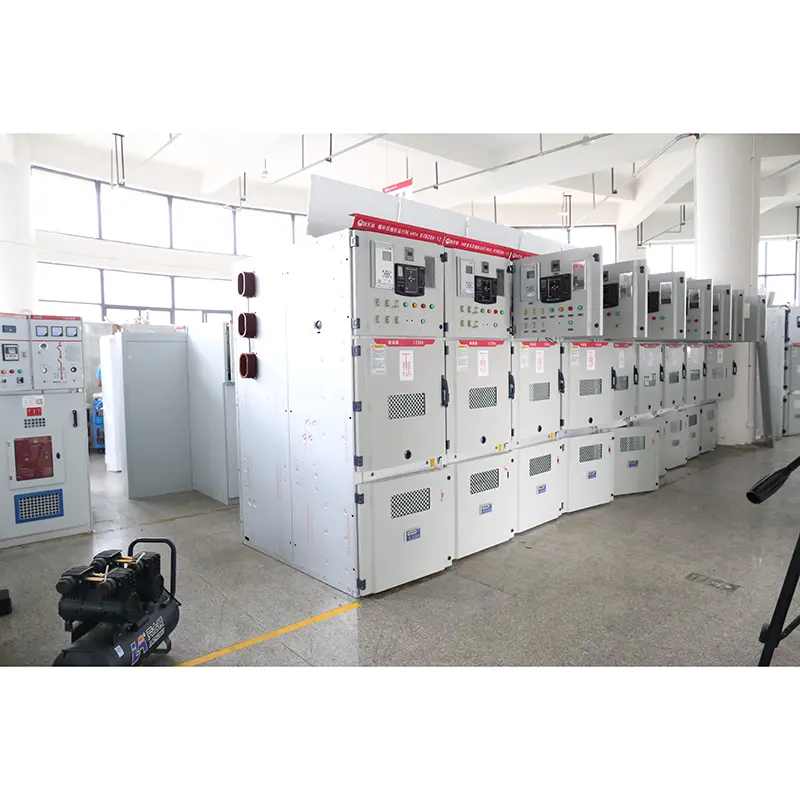

◆ Überblick über die HV-Schaltanlage vom Typ KYN28-12

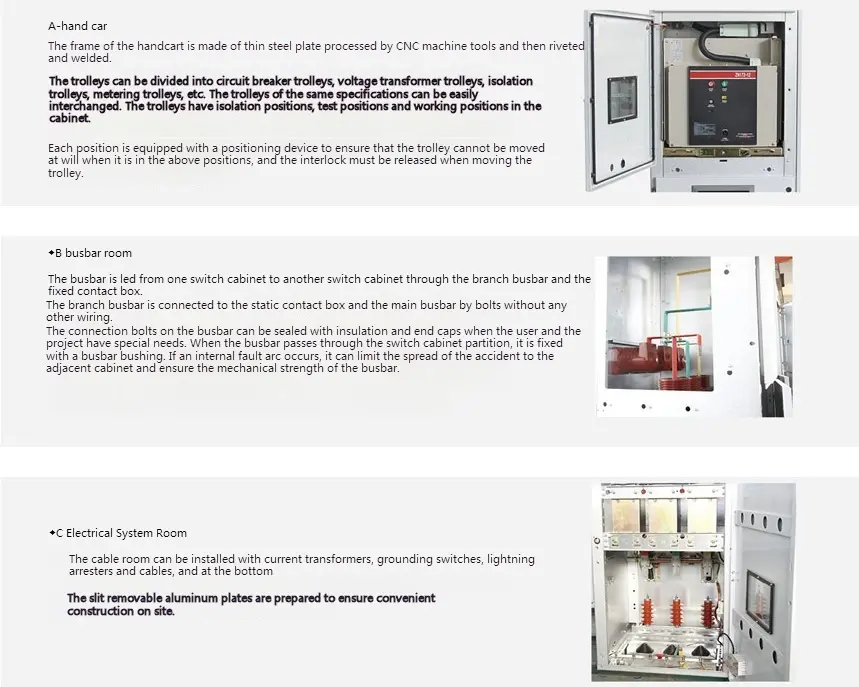

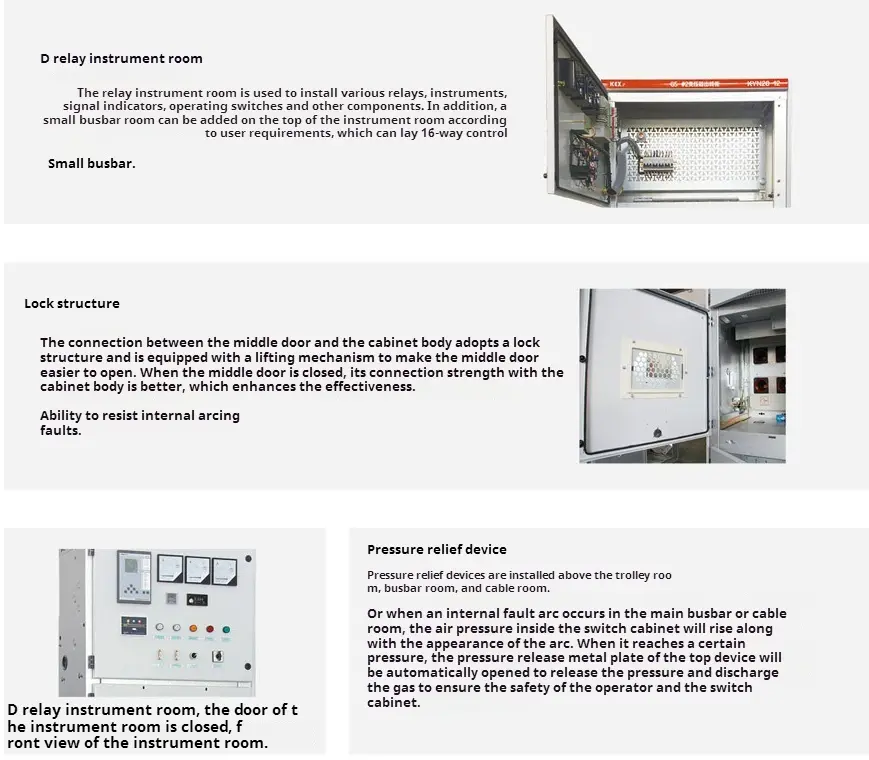

Die Schrankschale und die Trennwand der HV-Schaltanlage bestehen aus Aluminium-Zink-beschichteten Stahlplatten oder Stahlplatten, die nach der Verarbeitung und Bogen von CNC-Werkzeugen angeschraubt wurden, und der zusammengestellte Schalterschrank kann die Gleichmäßigkeit der Größe aufrechterhalten. Die mit Aluminium-Zink beschichtete Stahlplatte hat eine starke Antikorrosions- und Antioxidationseffekte und eine höhere mechanische Festigkeit als dieselbe Stahlplatte. Der Innenraum der HV -Schaltanlage ist in 1. Handcart Room 2. Bus Room 3. Kabelraum 4. Relais -Instrumentenraum unterteilt, und die Hülle jeder Einheit verfügt über eine unabhängige Erdung. Die Türen der Schaltanlage werden alle mit elektrostatem Kunststoff besprüht, damit ihre Oberflächen die Vorteile des Aufprallfestigkeit, Korrosionsbeständigkeit und ein schönes Erscheinungsbild haben (Farbe kann von Benutzern angepasst werden).

◆ Shell und Partition

Die Hülle und Trennwand des HV-Schalters vom Typ KYN28-12 besteht aus hochwertigen importierten, von Aluminium beschichteten Zinkstahlplatten, die nach der Bent von CNC-Werkzeugmaschinen verschraubt sind, sodass die zusammengesetzte HV-Schaltanlage die Gleichmäßigkeit der Größe aufrechterhalten kann. Es hat eine starke Korrosionsbeständigkeit und Oxidationsbeständigkeit und eine höhere mechanische Festigkeit als dieselbe Stahlplatte. Die HV -Schaltanlage ist in Handcart Room (Leiterschalterfach), Buszimmer, Kabelraum und Relais -Instrumentenraum (niedriger Spannungsraum) durch Partition unterteilt. Die Hülle jeder Einheit ist unabhängig geerdet.

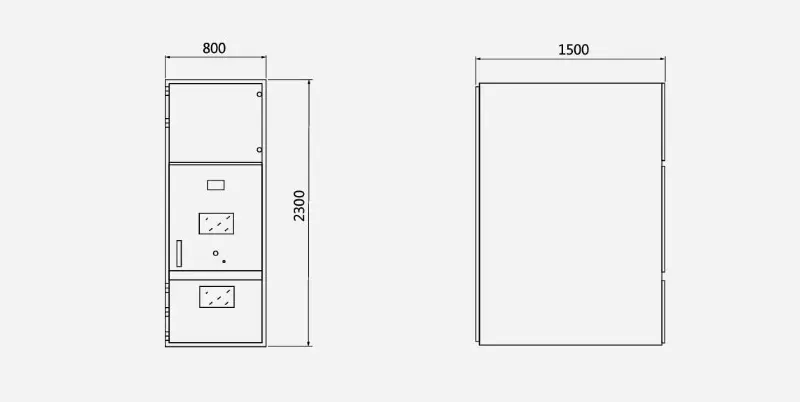

◆ Die Umrissabmessungen der HV -Schaltanlage sind wie Belows:
