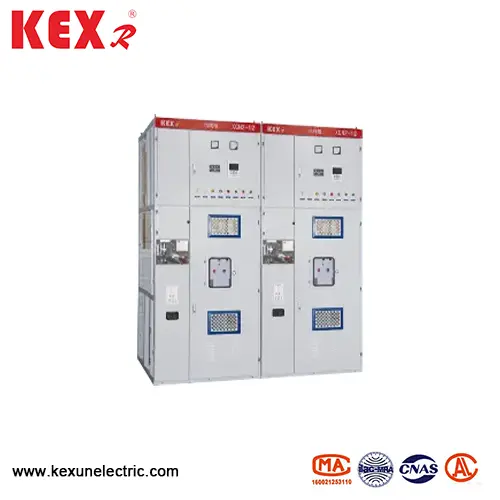

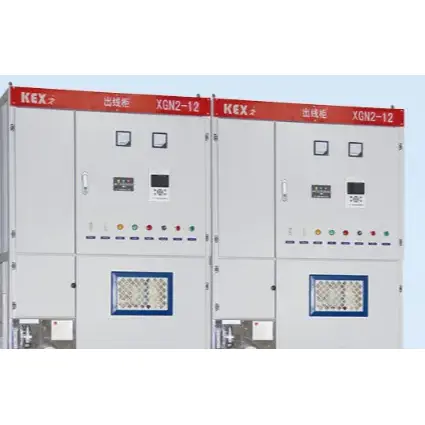

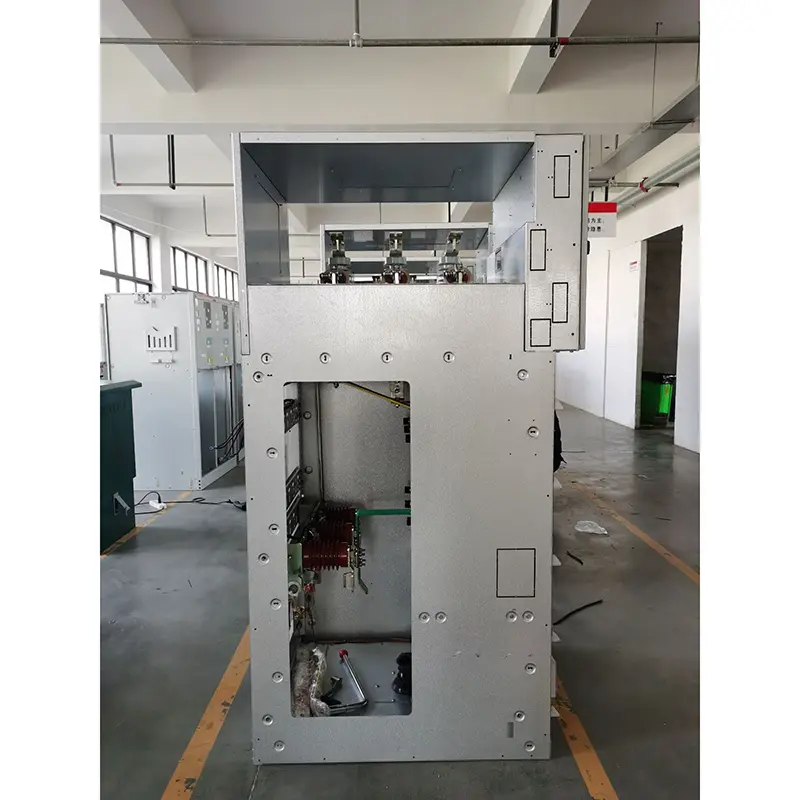

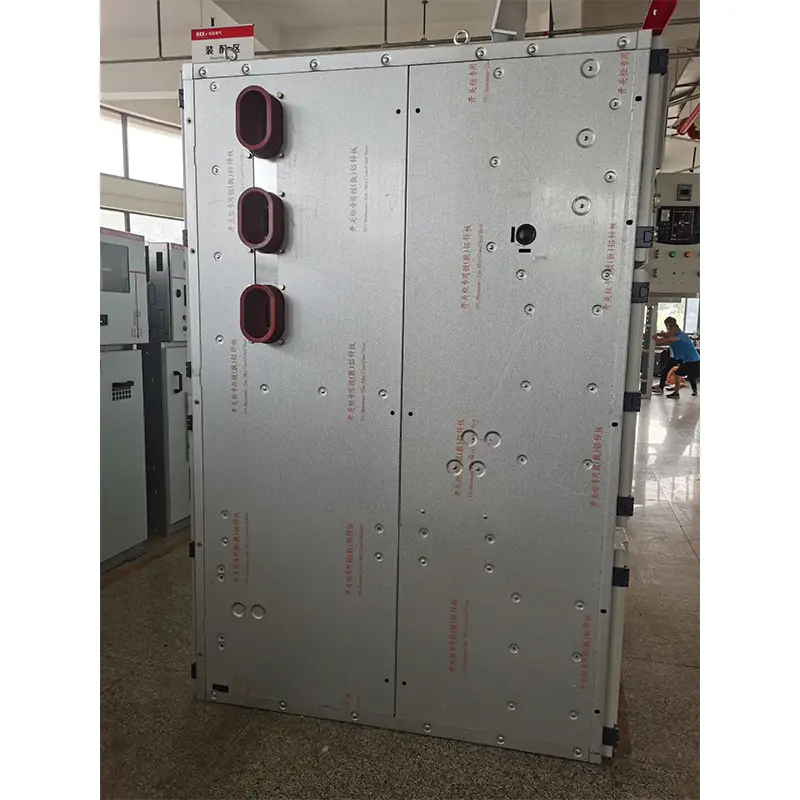

Box -Typ Fixed Metal Closed Switch -Anlage

● Verwenden von Bedingungen

▶ Die Umgebungstemperatur von XGN2-12-Box-Box-Typ Fixed Metall Closed Switch Shear sollte sein

-25 ~ 40 ℃ (Innenräume)

▶ Höhe: unter 1000 m

▶ Die tägliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%, und die monatliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 90%

▶ Das Erdbeben darf die Größe 8 nicht überschreiten

▶ Die XGN2-12-Box-Kastenstyp mit festem Metall geschlossenen Schaltanlagen muss an einem Ort installiert werden, der frei von Feuer, Explosion, schwerwiegende Verschmutzung, chemische Korrosion und gewalttätige Schwingung ist.

● Technischer Parameter

◆ Anti-Irrtum-Gerät

Die Funktion von "fünf Prävention" besteht darin, zu verhindern, dass der Leistungsschalter versehentlich geteilt und geschlossen wird. Verhindern Sie die Fehloperation und Fehloperation des Isolationsschalters auf Ladung; Verhindern, dass der Erdungsschalter schließt, wenn er aufgeladen ist. Verhindern, dass der Erdungsschalter eingeschaltet wird, wenn er geschlossen ist. Verhindern Sie, dass Sie versehentlich in das aufgeladene Intervall eintreten.

This XGN2-12 type Box Type Fixed Metal Closed Switchgear adopts the compulsory mechanical locking mode, and the locking device is composed of main components such as support, disc, panel, locking plate, handle, connecting rod, etc., which has the characteristics of reliable performance, complete functions, simple structure and convenient operation, thus achieving the "five precautions" simply and effectively:

▶ Der Steuerschalter (KW -Schalter) mit rotem und grünem Flop wird im Leistungsschalterschema verwendet, um zu verhindern

▶ Erst nachdem der Leistungsschalter wirklich kaputt ist, kann der kleine Griff aus der Position "Arbeits" herausgezogen und sich der Position "Breaking and Locking" verwandelt. Isolierschalter öffnen und schließen; Verhindern Sie, dass 7-laden-Trennschalter das Öffnen und Schließen des Schalters verhindern. Die Reversibilität von Verriegelung und Antisperre hat doppelte Anti-Misoperationsfunktionen, dh wenn sich der kleine Griff in der Position "Breaking Locking" befindet, können nur die oberen und unteren Trennstoffe ein- und ausgeschaltet werden, aber der Leistungsschalter kann nicht ein- und ausgeschaltet werden

▶ Wenn sich der Leistungsschalter und die oberen und unteren Trennschriften im geschlossenen Zustand befinden und der kleine Griff in der Position "Arbeitsweise" liegt, können die vorderen und hinteren Schranktüren nicht geöffnet werden, um zu verhindern

▶ Wenn die oberen und unteren Trennstoffe nicht geöffnet sind, kann der Erdungsschalter nicht geschlossen werden und der kleine Griff kann nicht von der Position "Brechen und Verriegelung" in die Position "Wartung" gedreht werden, wodurch verhindern kann, dass der Erdungsdraht mit Elektrizität aufgehängt wird

▶ Wenn der Erdungsschalter nicht geöffnet ist, können die oberen und unteren Unterbrechungen nicht geschlossen werden, wodurch verhindern können, dass der Erdungsdraht die oberen und unteren Trennschriften schließt.

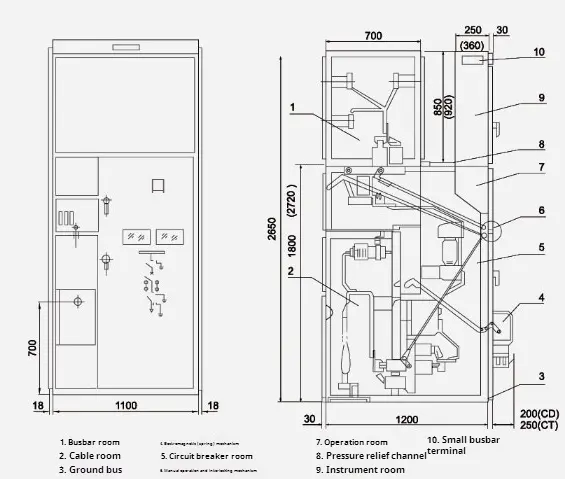

● XGN □ -12/07D-Umrisszeichnung

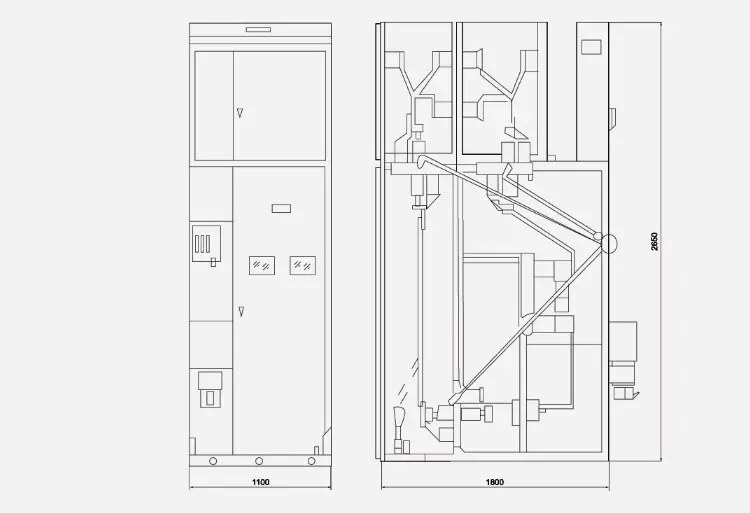

● xgn □ -12 (Auslass des Bypass-Kabels) Umrisszeichnung

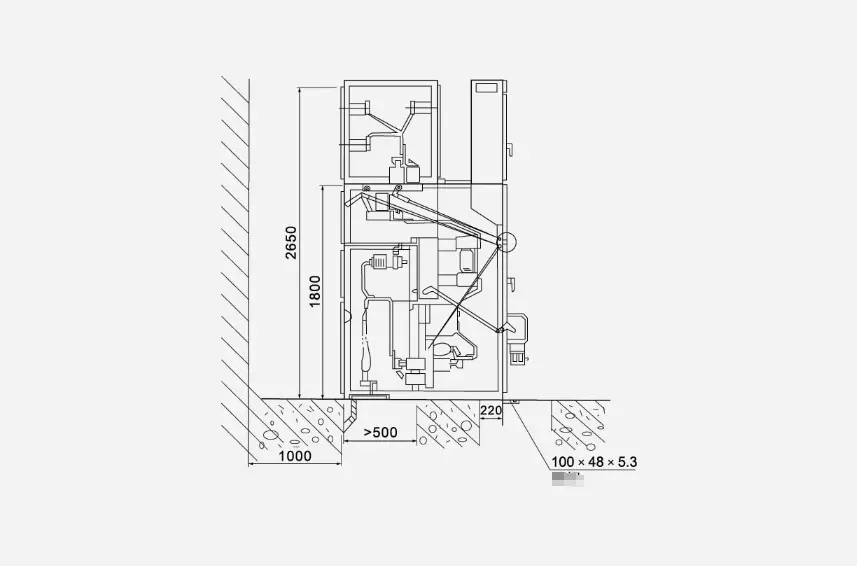

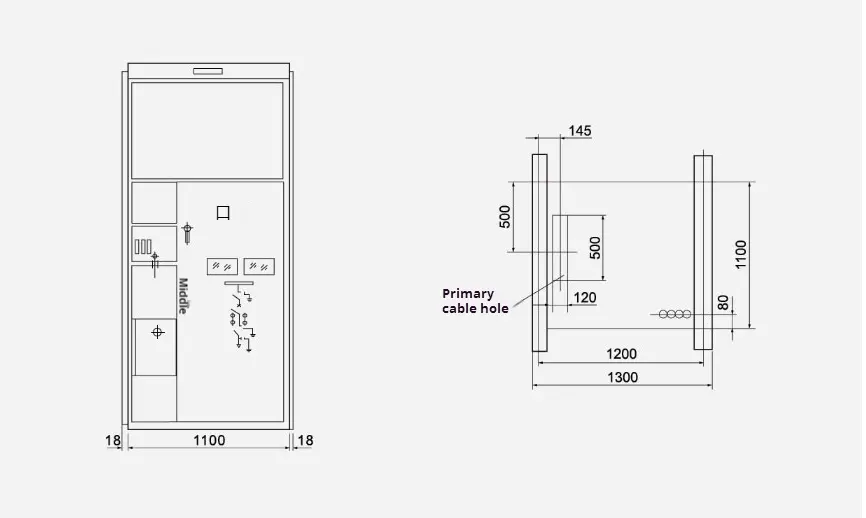

● Installationszeichnung der gesamten Dimension
