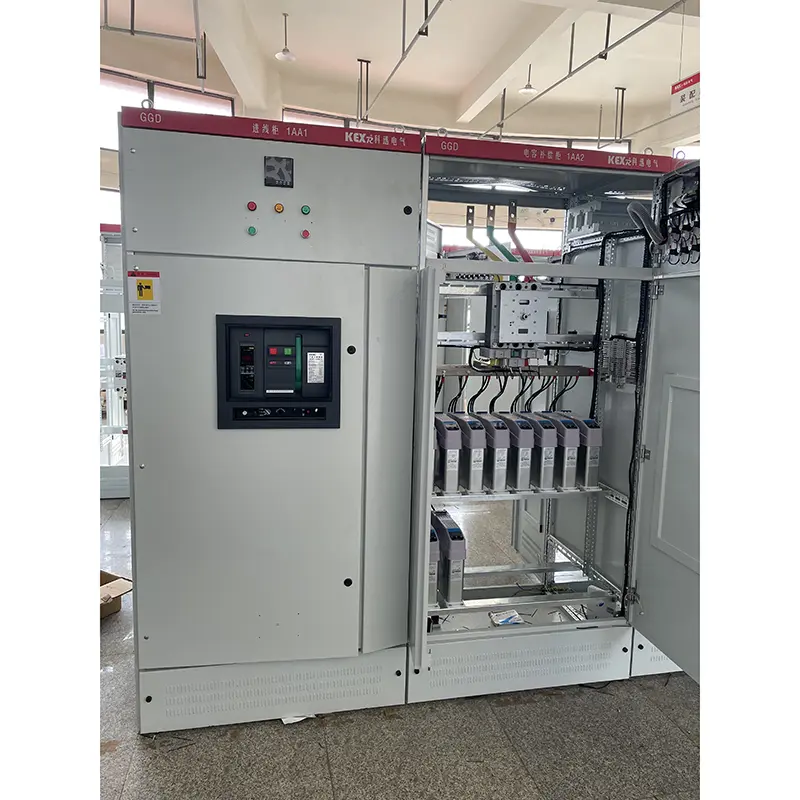

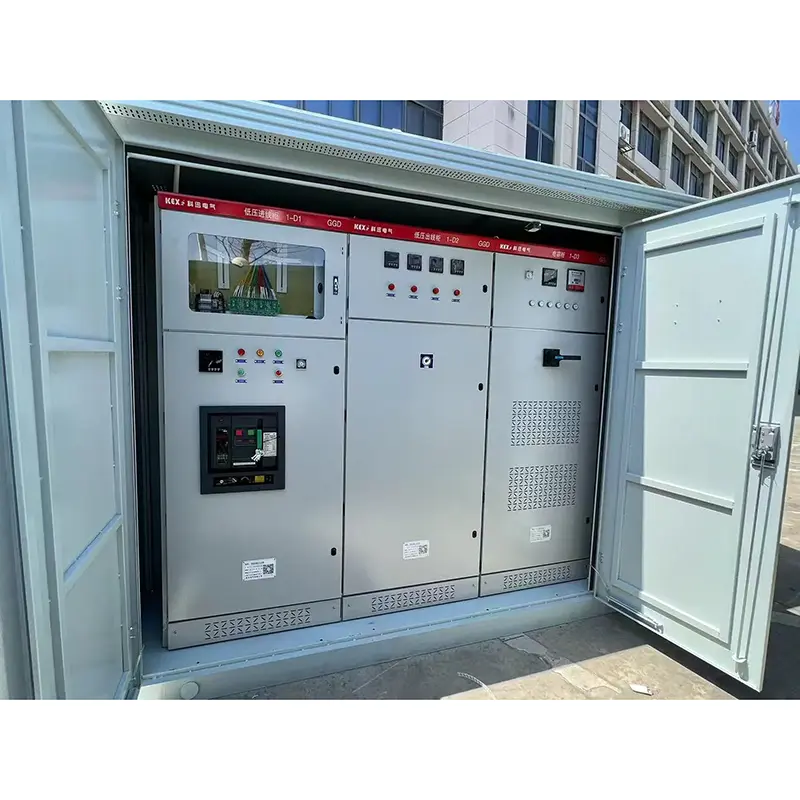

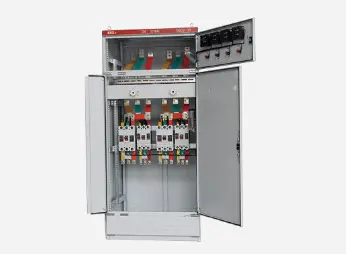

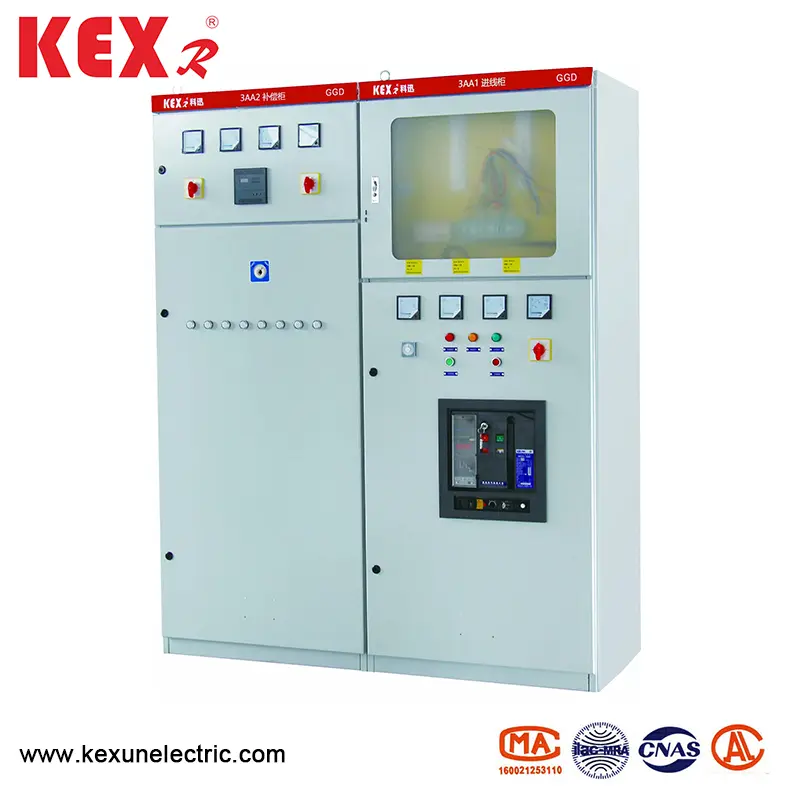

Wechselstromabteilungskabinett mit niedriger Spannung

● Anwendungsbereich

GGD AC Niedrigspannungsverteilungskabinett ist eine neue Art von Niederspannungsverteilungskabinett, die nach dem Prinzip der Sicherheit, Wirtschaftlichkeit, Rationalität und Zuverlässigkeit gemäß den Anforderungen der zuständigen Vorgesetzten des Ministeriums für Energie und der Mehrheit der Stromnutzer und Entwurfsabteilungen entwickelt wurde. Das Produkt hat die Eigenschaften von Kapazität mit hoher Bruch, guter dynamischer und thermischer Stabilität, flexibles elektrisches Schema, bequemer Kombination, Serien, starker Praktikabilität, neuartiger Struktur und hohem Schutzniveau und kann als aktualisiertes Produkt von niedriger Spannungsschaltanlagen verwendet werden. GGD AC Niedrig-Volt-Verteilungsschrank entspricht IEC439 Niedrigspannungsschalter und Kontrollausstattung, GB7251 Niederspannungsschalter und anderen Standards.

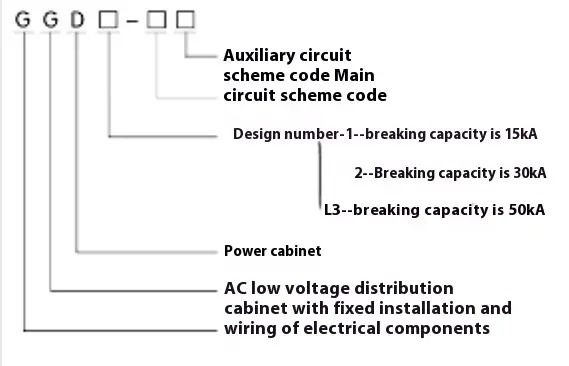

● Modellbedeutung

● Elektrische Leistung

◆ Grundlegende elektrische Parameter

◆ Hauptschaltungsschema

Es gibt 129 Schemata und 298 Spezifikationen für den Hauptkreis des GGD -Wechselstroms mit niedrigem Spannungsverteilungskabinett (mit Ausnahme der Schemata und Spezifikationen, die aus den funktionellen Änderungen der Hilfskreise und den Änderungen der Kontrollspannung abgeleitet wurden). Unter ihnen hat GGD1 49 Programme und 123 Spezifikationen. GGD2 hat 53 Systeme und 107 Spezifikationen. Das GGD3 -Modell verfügt über 27 Systeme und 68 Spezifikationen. Das Hauptschaltungsschema wurde ausgewählt, indem die Meinungen der Mehrheit der Design- und Nutzungsabteilungen eingestuft wurde, die das von Kraftwerken benötigte Programm erhöhten. Bewertet mit 3150a, geeignet für Verteilungstransformatoren von 2000kVA und darunter. Um die Bedürfnisse der Einkompensation von Blindleistungen zu erfüllen, werden GGJ1 und GGJ2 -Übertragungskompensationskabinetts mit 4 Hauptschemata und 12 Spezifikationen insgesamt ausgelegt.

◆ Hilfskreisschema

Das Design des Hilfskreises ist in zwei Teile unterteilt: das Stromversorgungsschema und das Kraftwerksschema. Der BGD -Schrank ist genügend Platz, um sekundäre Komponenten zu installieren. Gleichzeitig hat NLS auch einen speziellen LM23D -aktuellen Transformator entwickelt, um die Bedürfnisse von Kraftwerken und speziellen Benutzern beim Anbringen des Relaisschutzes zu erfüllen.

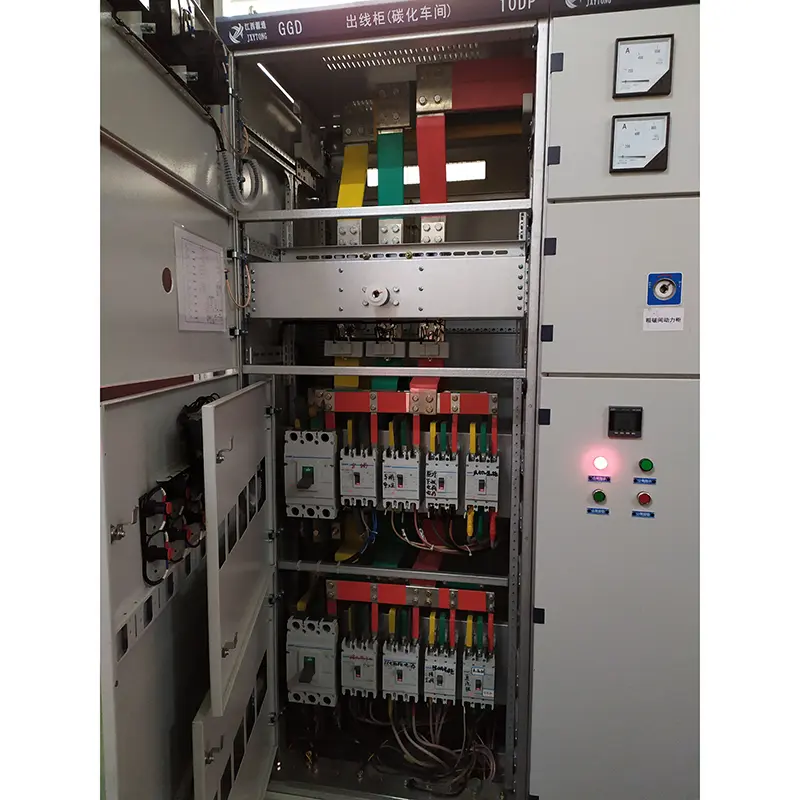

◆ Hauptbusbar

In Anbetracht des Preisverhältnisses und der Machbarkeit des Austauschs von Kupfer durch Aluminium kann ein einzelner Aluminiumbus verwendet werden, wenn der Nennstrom unter 1500 A liegt, und ein Doppelkupferbus kann verwendet werden, wenn der Nennstrom über 1500 A liegt. Der Hersteller stellt den Prototyp gemäß dieser Regulierung her und bestehen den Typ -Test. Natürlich kann der Hersteller den Aluminiumbus auch durch einen Kupferbus mit der gleichen aktuellen Kapazität gemäß den Anforderungen der Benutzer ersetzen. Die überlappenden Oberflächen von Bussen werden alle vom Teichzinnprozess behandelt

◆ Auswahl der elektrischen Komponenten

▶ GGD-Kabinen mit niedrigem Spannungsverteilungskabriktion werden hauptsächlich fortgeschrittene elektrische Komponenten angewendet, die in China in Massenproduktion hergestellt werden können. Gleichzeitig sind nach dem Prinzip der Wirtschaft und der Rationalität einige verfügbare alte Produkte wie DZ10D und D220 der Prämisse vorbehalten, die Durchführbarkeit vollständig zu berücksichtigen, und veraltete Produkte werden nicht ausgewählt.

▶ HD13BX- und HS13BX -Drehschalter für Drehungen sind spezielle Komponenten, die von NLS entwickelt wurden, um den Bedürfnissen der einzigartigen Struktur des BGGD -Schranks zu erfüllen. Sie ändern den Betriebsmodus des Mechanismus und behalten die Vorteile der alten Produkte und sind praktische elektrische Komponenten.

▶ Wenn die Konstruktionsabteilung neue elektrische Komponenten mit besserer Leistung und fortschrittlicherer Technologie entsprechend den Anforderungen der Benutzer auswählt, hat der GGD-Typ Wechselstrom mit niedrigem Spannungsverteilungsschrank eine gute Installationsflexibilität und verursacht im Allgemeinen keine Schwierigkeiten bei der Herstellung und Installation aufgrund der Aktualisierung elektrischer Komponenten.

▶ Um die dynamische Stabilität des Hauptkreises weiter zu verbessern, wurden NLS mit der Combined -Bus -Klemme und der Isolationsunterstützung für GGD -Kabinett weiter ausgestattet. Die Bushaltestellenklemme besteht aus hochfestigem und hochflammigem PP0-Legierungsmaterial, das eine hohe Isolationsfestigkeit, eine gute Selbsterlehnung und eine einzigartige Struktur aufweist. Es kann leicht zu einer einzelnen Bushaltestratsklemme oder einer Doppelbus -Stabklemme nur durch Einstellen des Bausteins kombiniert werden. Die Isolationsunterstützung ist ein geformtes Gelenk vom Typ mit geringen Kosten und hoher Festigkeit, wodurch der Defekt der unzureichenden Kriechentfernung alter Produkte löst.

● Installation und Verwendung

Nachdem das Produkt am Empfangsort eingetroffen ist, sollte es zunächst prüfen, ob die Verpackung intakt ist, und die entsprechenden Abteilungen zu informieren, um die Gründe zu finden, in denen Probleme gefunden werden. Für Produkte, die nicht sofort installiert werden, sollten sie entsprechend den Bestimmungen der normalen Nutzungsbedingungen an geeigneten Stellen platziert werden.

◆ Produktinstallation

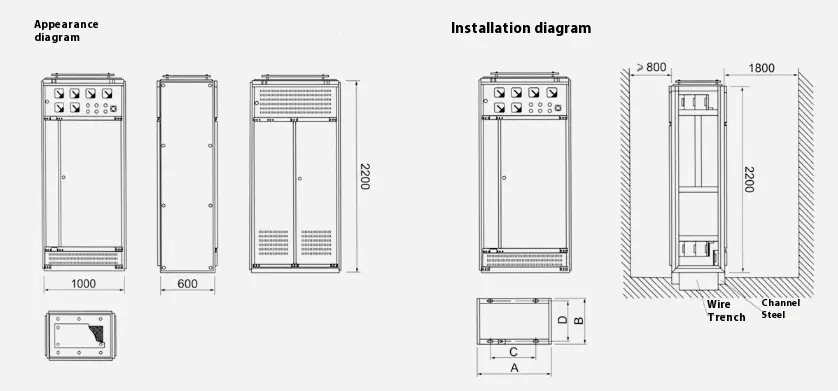

 Die Installation von Produkten muss gemäß dem Installationsschema -Diagramm (siehe angehängte Abbildung) durchgeführt werden, und die Grundkanalstahl und die Schrauben müssen von den Benutzern bereitgestellt werden. Wenn der Hauptbus in einer ganzen Reihe mit Blechbeschichtung installiert ist, muss die überlappende Oberfläche repariert und gewertet, gereinigt, mit neutraler Vaseline überzogen oder andere Maßnahmen ergriffen und dann mit Schrauben befestigt.

◆ Die Produkte müssen nach der Installation und vor dem Einbau auf die folgenden Elemente geprüft und getestet werden.

▶ Überprüfen Sie, ob die obere Farbe des Schranks abgefallen ist und ob der Schrank trocken und sauber ist.

▶ Egal, ob der Betriebsmechanismus elektrischer Komponenten flexibel ist und es keine Jamming oder keine übermäßige Betriebskraft geben sollte.

▶ Egal, ob die Ein- und Hilfskontakte der Haupt-Elektrogeräte zuverlässig und genau sind.

▶ Ob das Verhältnis und die Polarität der Instrumentenanzeige und des Transformators korrekt sind.

▶ Egal, ob die Busbar -Verbindung gut ist und ob die Isolierung unterstützt, wagende Teile und Zubehör fest und zuverlässig installiert werden.

▶ Ob der Hilfskontakt die Anforderungen entspricht, ob die Sicherungskernspezifikation der Sicherung korrekt ist, ob der Einstellungswert des Relais den Entwurfsanforderungen entspricht und ob die Aktion zuverlässig und genau ist.

▶ Ob der Kontakt der Schaltung die Anforderungen des elektrischen schematischen Diagramms entspricht.

▶ Ob das Schutzschaltungssystem den Anforderungen entspricht.

▶ Verwenden Sie einen 500-Volt-MegoHMMeter, um den Isolationswiderstandswert mindestens 1 MegoHMMeter zu messen.

◆ Vorsichtsmaßnahmen für die Verwendung

(1). Dieses Produkt ist nicht an der Wand installiert, auf einer Seite (vordere Seite) betrieben und mit doppelten Türen gehalten. Nur qualifizierte Fachkräfte können den Produktwartungskanal und den Schranktür für Betrieb, Inspektion und Wartung betreten oder öffnen.

(2). Der Luftschalter nach mehrfachem Male wird der Hauptkontakt lokale Verbrennungen herstellen und Kohlenstoffsubstanzen erzeugen, den Kontaktwiderstand erhöhen, die regelmäßige Wartung und Reparatur des Luftschalters gemäß den Betriebsanweisungen sein.

◆ Der Hersteller muss bei der Lieferung folgende Dokumente und Zubehör bereitstellen:

▶ Packliste

▶ Produktzertifikat

▶ Verwendungsanweisungen

▶ Fabrik -Testbericht

▶ Relevante elektrische Zeichnungen

▶ Kabinettstasten, Betriebsgriffe und im Vertrag angegebene Ersatzteile.
