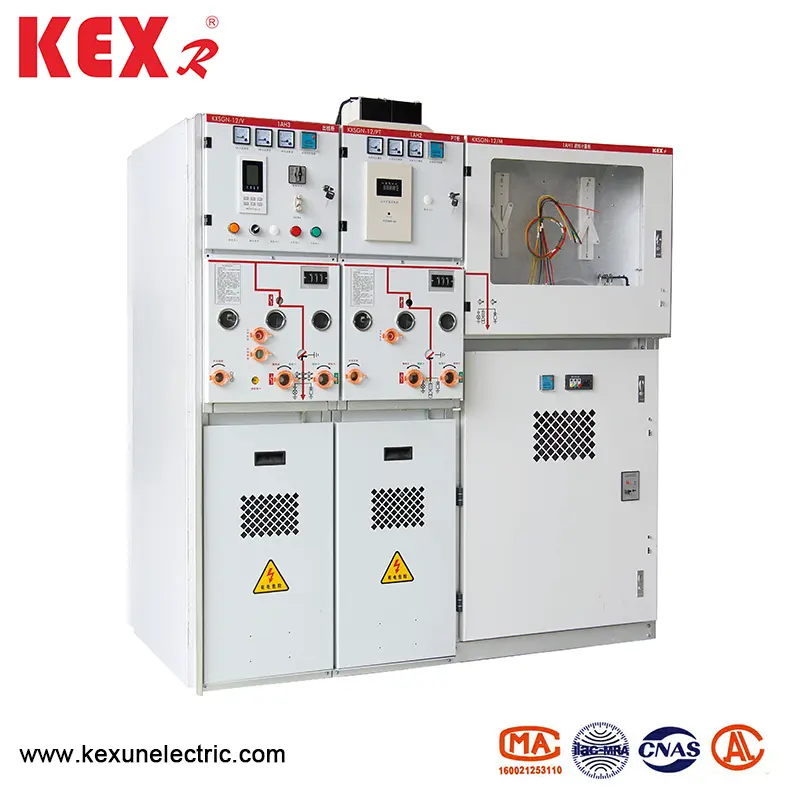

Feste isolierte mittelsspannungsschalter Geräte mit geschlossenem Mittelspannung
Kexun ist ein Lieferant, der sich auf die Produktion von Stromübertragungs- und Transformationsgeräten in China spezialisiert hat. Solid isolierte geschlossene mittelsspannungsübergreifende Ausrüstung ist eines der Hauptprodukte von Kexr. Es verwendet ein solides Isolationsmaterial als Hauptdämmungsmedium und bietet eine perfekte Reihe von Lösungen für die Verbesserung und Verbreitungsbenutzer.
Modell: KXSGN-12
Marke: Kexr
Modell: KXSGN-12
Marke: Kexr
● Produktübersicht
KXSGN-12 Feststoff Isolierte mit Medium Spannungsschalter mit mittelschwerem Spannung haben viele Schemata, wie z. B. Schaltschalterschutz, Transformatorschutz, Lastregelung, Sicherungskombinationstrom, PT-Stromversorgung, Buskoppler-Hebezelement und so weiter. Dieses Produkt kann als Stromverteilungsverteilungsgeräte für das Stromversorgungsnetzwerk verwendet und auch als Stromverteilungsgeräte für den städtischen Bau von Industrie- und Bergbauunternehmen verwendet werden, wobei die Merkmale der Multifunktion und der Vielseitigkeit.
Ein fest isoliertes mittelsspannungsschalter Geräte mit geschlossenem Mittelspannungsschalter, das feste Isoliermaterial als Hauptdämmungsmedium, der Vakuumunterbrecher, die leitende Verbindung, der Trennpunkt, der Erdungsschalter, der Hauptbus, den Branchbus und andere wichtigste elektrische Schaltkreise mit festem Isoliermedium mit festem Isoliermedium und einer vollständigen Isolierung und -dichtung und -dichtung und -dünnung verpflichten, die sich erneut mit festem Isoliermedium befinden.
● Verwendungsbedingungen
Umgebungstemperatur: -45 ~ 40 ℃
Maximale Höhe: 4000 m
Maximale tägliche Durchschnittstemperatur: 35 ℃
Maximale tägliche Luftfeuchtigkeit: 95%
Maximale monatliche Luftfeuchtigkeit: 90%
Maxe seismische Intensität: Grad 8
HINWEIS: Ein solide isolierte, geschlossene Mittelspannungsschalterausrüstung sollte an einem Ort ohne Feuer, Explosion und gewalttätige Schwingung installiert werden.

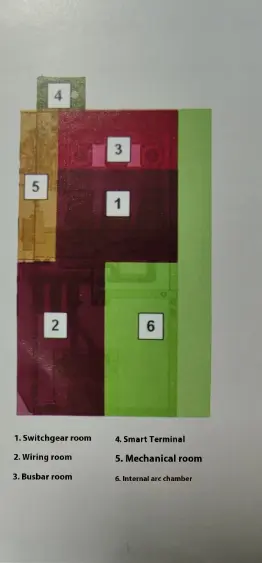

● Abstandshalterstruktur
Ur
◆ niedrigere Isolationstyp
|
Planen |
Kabinettsbreite |
Kabinetttiefe |
Kabinettshöhe |
Top -Schutz |
|
PT eingehende Linie |
450 |
940 |
1500 |
Erhöhung 200 |
|
Eingehende und Umriss |
375 |
940 |
1500 |
Erhöhung 200 |
|
Verbindungsschalter |
375 |
940 |
1500 |
Erhöhung 200 |
|
Isolation der Verbindungsverbindung |
375 |
940 |
1500 |
Erhöhung 200 |
|
BUSBAR -Heben |
375 |
940 |
1500 |
Erhöhung 200 |
|
Traditionelle Messung |
750 |
940 |
1500 |
Erhöhung 200 |
|
Kompaktmessung |
375 |
940 |
1500 |
Erhöhung 200 |
|
Stromversorgung Pt |
450 |
940 |
1500 |
Erhöhung 200 |
|
Basisstation für Kontroll- und Schutz |
375 |
940 |
1500 |
|
◆ Obere Isolationstyp
|
Planen |
Kabinettsbreite |
Kabinetttiefe |
Kabinettshöhe |
Overhead -Umriss |
|
PT eingehende Linie |
450 |
940 |
1800 |
Vertiefen 260 |
|
Eingehende und Umriss |
425 |
940 |
1800 |
Vertiefen 260 |
|
Verbindungsschalter |
425 |
940 |
1800 |
Vertiefen 260 |
|
Isolation der Verbindungsverbindung |
425 |
940 |
1800 |
Vertiefen 260 |
|
BUSBAR -Heben |
425 |
940 |
1800 |
Vertiefen 260 |
|
Traditionelle Messung |
750 |
940 |
1800 |
Vertiefen 260 |
|
Kompaktmessung |
425 |
940 |
1800 |
Vertiefen 260 |
|
Stromversorgung Pt |
450 |
940 |
1800 |
Vertiefen 260 |
|
Basisstation für Kontroll- und Schutz |
375 |
940 |
1800 |
|
● Technischer Parameter
◆ Technische Parameter von SwitchGear
|
Artikel |
Einheit |
Daten |
|||
|
Nennspannung |
KV |
12 |
|||
|
Bewertungsfrequenz |
KV |
50 |
|||
|
Bewertungsstrom |
KV |
630 |
1250 |
||
|
Bewertungsdämmstufe |
Leistungsfrequenz standspalten |
Brechen |
A |
48 |
|
|
Wechseln |
A |
42 |
|||
|
Relativer Boden |
A |
42 |
|||
|
Blitzimpuls standspalte （up） |
Brechen |
A |
85 |
||
|
Wechseln |
A |
75 |
|||
|
Relativer Boden |
A |
75 |
|||
|
Bewertetes Kurzschluss-Bruchstrom （1sc） |
A |
25 |
31.5 |
||
|
Bewertet kurzfristig dem Strom （4s） |
Der |
25 |
31.5 |
||
|
Nennspitzenstrom （1p） |
Der |
63 |
80 |
||
|
Bewertung kurzer Kreislaufschließstrom （Peak） (1 mA) |
Der |
63 |
80 |
||
|
Gehege Schutz |
Der |
IP4X |
|||
|
Betriebsmethode |
Zeit |
Federsenergiespeichertyp |
|||
◆ Technische Parameter des isolierten Erdungsschalters
|
Artikel |
Einheit |
Daten |
|||
|
Nennspannung |
KV |
12 |
|||
|
Bewertungsstrom |
A |
630 |
1250 |
||
|
Bewertet kurzfristig dem Strom （4s） |
Der |
25 |
31.5 |
||
|
Bewertetem Strom |
|
63 |
80 |
||
|
|
Leistungsfrequenz standspalten |
Phase und Boden |
KV |
42 |
|
|
Brechen |
48 |
||||
|
Nennlitzer Impulse stand der Spannung （up） |
Phase und Boden |
KV |
75 |
||
|
Brechen |
85 |
||||
|
Mechanische Lebensdauer des Unterbrechers (ON-AUS) |
Zeit |
3000 |
|||
|
Mechanische Lebensdauer des Erdungsschalters (Off-Grounding) |
Zeit |
3000 |
|||
Hot-Tags: Solid isoliert geschlossene Mittelspannungsschalter, China Hersteller, Kexun Solutions
