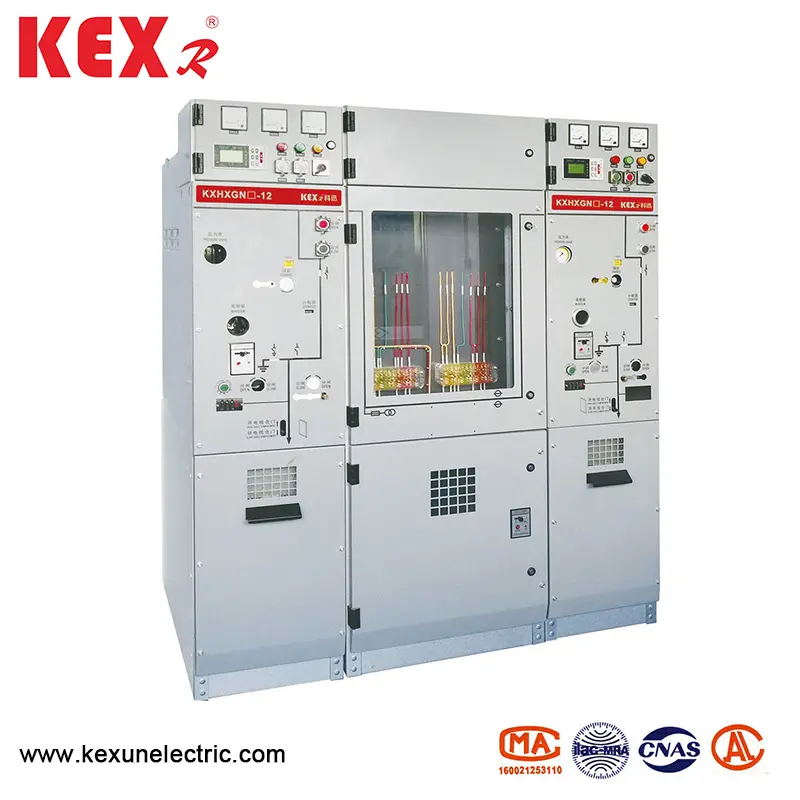

Umweltschutz gas isolierter Ring Haupteinheit

● Produktfunktionen

▶ Weitantriebsbereich: Umweltschutz gas isoliertes Ring -Hauptgerät verwenden kein giftiges und schädliches Gas, das die Sicherheit der Nutzungsumgebung bestimmt. Ob im Keller, im Tunnel, auf dem Schiff oder in verschiedenen Umgebungen innerhalb und außen. Das Innere des Hochdrucklagers kann mit trockener Luft oder Stickstoff gefüllt werden, was für den sicheren Einsatz unter harten Bedingungen wie großer Höhe, starkem Sandsturm, niedriger Temperatur, schwerer kaltes, kaltes Umweltschutzanforderungen, häufigen Betriebsstellen, sicheren explosionssicheren Orten, hohem Salznebel und Kondensation geeignet ist. Voll isoliert und vollständig eingeschlossen, ist es geeignet, dass die Geräte nach einer kurzen Wassereinströmungszeit nach einigen Reinigungs- und Trocknungsmaßnahmen fortgesetzt werden.

▶ Wartungsfrei: HXGN (H) □ -12 Typ Umgebungsschutz Gas isoliertes Ring Die Haupteinheit befindet sich in einem vollständig versiegelten Zustand, mit Ausnahme des Hochspannungsschalters des Betriebsmechanismus, sodass Reinigungs- und Wartungskosten vermieden werden können und die Betriebskosten und die Wartungskosten verringert werden können. Der Switch -Schrank hat ein hohes Maß an Automatisierung, und die Online -Erkennungsfunktion informiert den Benutzer über den Betrieb der Ausrüstung in Echtzeit. Es ist förderlicher für die Automatisierung des Verteilungsnetzes. Reduzieren Sie die Kosten und die Produktionskosten für Elektrostromunternehmen.

▶ Hohe Sicherheit: Perfektes ineinandergreifendes System, Dreiphasen-Isolierungsfraktur ist deutlich sichtbar und vermeidet Fehloperationsunfälle. Storniert SF. Anwendung von Gas. Stärken Sie die Interphase-Isolierungsstruktur, um Interphase oder Kurzschaltkreis mit mehreren Schleifen zu vermeiden, um Explosionsunfälle zu erweitern oder zu verursachen. Der Vakuumunterbrecher mit explosionssicherem und Umweltschutzgasschrank-Vakuumenergie wird angewendet, und der feste Versiegelungspol hat eine weitere Schutzleistung für den Schalter.

▶ Einfache des Betriebs: Der Erdungsschalter des Trennkörpers verfügt über nur einen Betriebsgriff, sodass keine Fehler identifizieren und sich Sorgen machen müssen. Wenn der Leistungsschalter ausgeführt wird, kann der Betriebsgriff des Schalters des Trennkörpers nicht betrieben werden, und es besteht kein kompliziertes technisches Training, wodurch der Betrieb extrem einfach ist und den Betriebsfehler verhindert. Der feste Versiegelungspol wird durch Epoxidharz -APG -Verfahren gebildet, das hervorragende elektrische und mechanische Eigenschaften aufweist

▶ Der feste Versiegelungspol ist der wichtigste Teil des Schalters, der sowohl ein Isolierteil als auch ein Lagerteil ist. Gleichzeitig erfüllt es den technischen Anforderungen an Wärmefestigkeit, Kaltwiderstand, Risswiderstand, hohe mechanische Festigkeit und gute Isolationsfestigkeit.

▶ Die einzelnen Schrankstruktur übernimmt den allgemeinen isolierten Bus- und Kabelstopfen, der von professionellen Kabelzubehörherstellern hergestellt wird. Die Schaltanlage kann vor Ort zusammengestellt und nach Belieben erweitert werden, was die Unannehmlichkeiten des Transports und der Installation vermeidet, die durch mehrere Gruppen von Schränken verursacht werden. Natürlich können kombinierte Schränke auf Anfrage auch bereitgestellt werden.

▶ Eindeutig sichtbare wirkliche Isolationsfraktur.

▶ Die gesamte Produktreihe ist auf einheitliche Weise konzipiert und bietet eine Vielzahl von Schranktypen (Leistungsschalter, Lastschalter, PT, Bushaltestelle, Bushaltestelle usw.), die von den Benutzern gefordert werden, und die geometrischen Abmessungen sind vollständig konsistent.

▶ Der Switch -Schrank verfügt über intelligente Schnittstellen und Sensorinstallationspositionen, die die Anforderungen von Smart Grid erfüllen können, nachdem sie mit intelligenten Geräten ausgestattet wurden.

▶ Der Hauptbus nimmt Standard -Silikon -Gummi -Trockenbus an.

▶ Der Trennungsektor nimmt einen Drei-Station-Trennkörper an, der auf der Busseite installiert ist.

A

Bestimmt, dass der SF6 -Lastschalter -Ring -Netzwerkschrank vollständig ersetzen kann.

● Verwendungsbedingungen

◆ Temperatur: -25 ~ 45 ℃

◆ MAX DAGE TEMPERE: 35 ℃

◆ IP -Abschluss: geladene Körperdichtung IP67, Schalterschrank -Shell IP4X

◆ Die umgebende Luft des Umgebungsschutzes Gasisulierten Ring -Haupteinheit sollte offensichtlich nicht durch korrosive brennbare Gas und Wasserdampf verschmutzt werden.

◆ Es gibt keinen häufigen gewalttätigen Vibrationsort, und das Härtendesign unter harten Teilen erfüllt verschiedene Anforderungen.

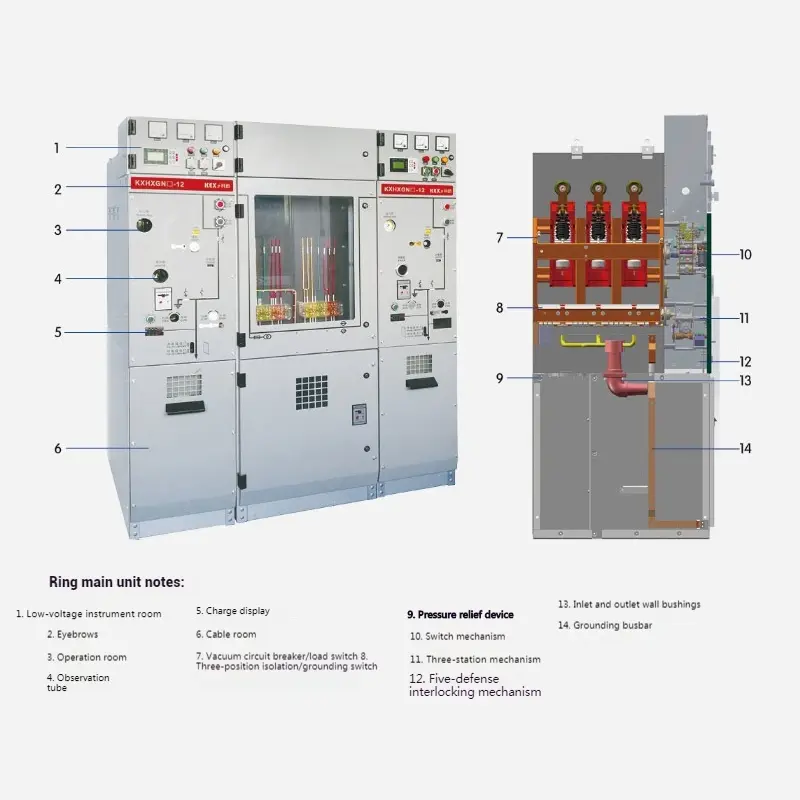

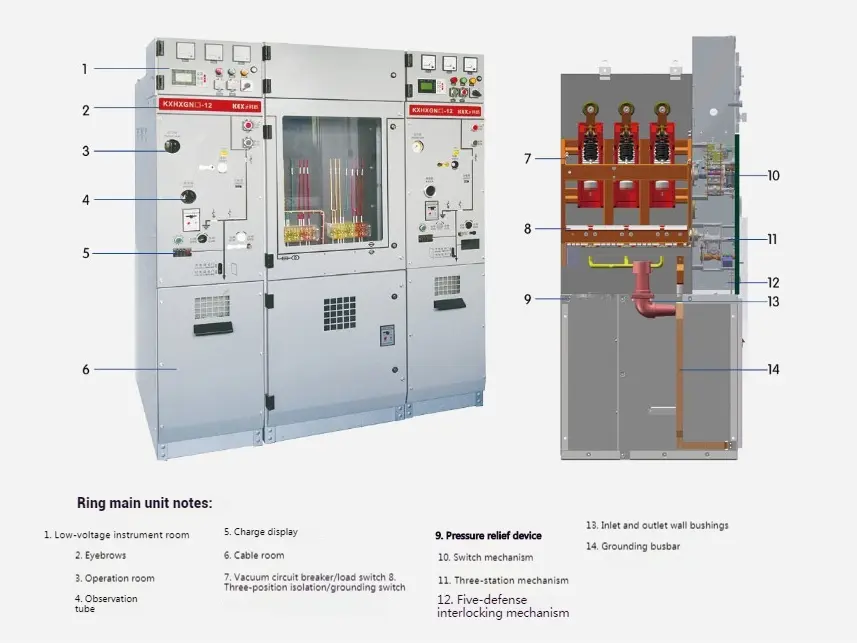

● Schrankstruktur

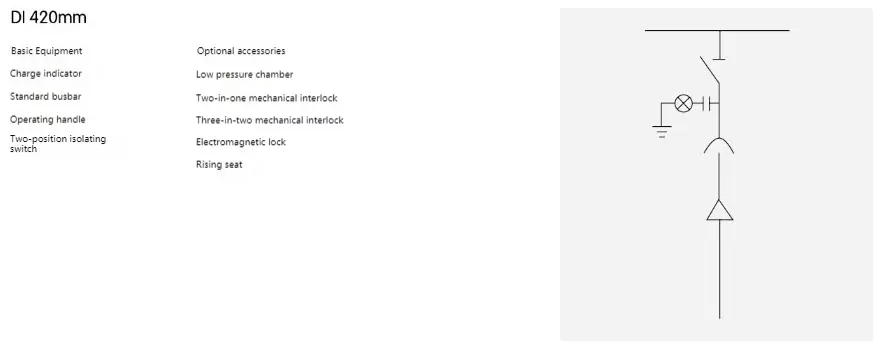

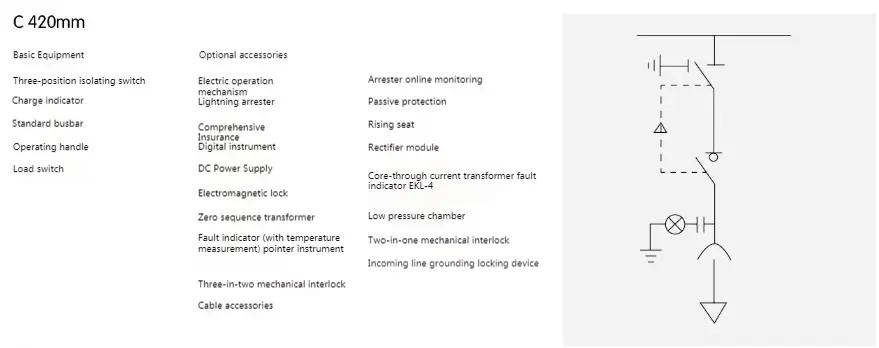

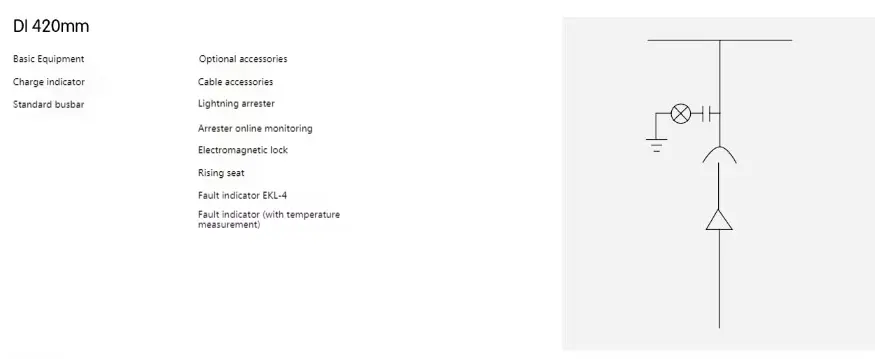

◆ Konfigurationsschema 1 der gas isolierten Ring -Haupteinheit von Umgebungsschutz

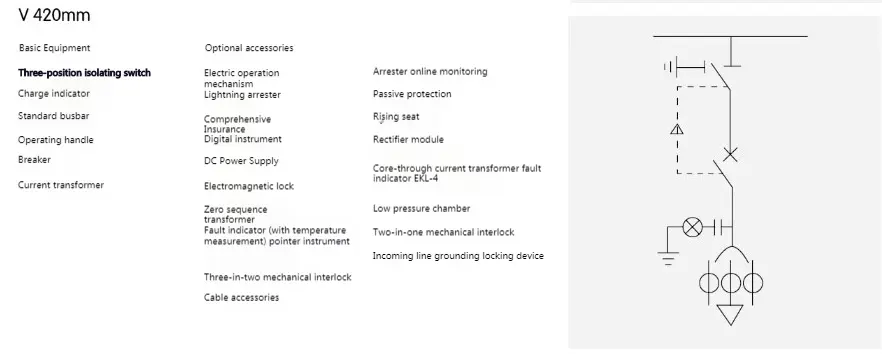

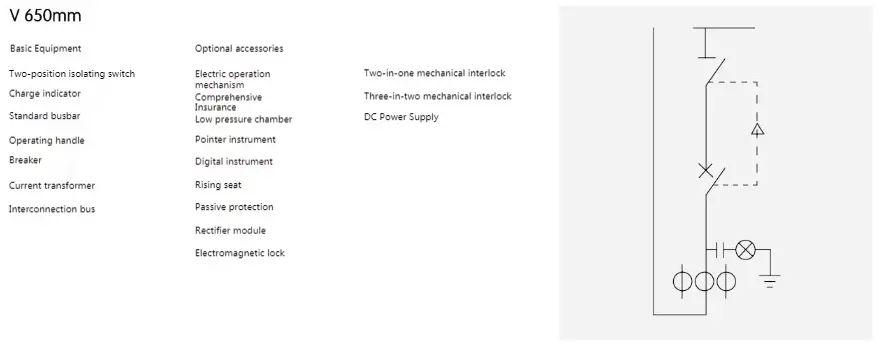

◆ Konfigurationsschema 2 der gas isolierten Ring -Haupteinheit von Umgebungsschutz

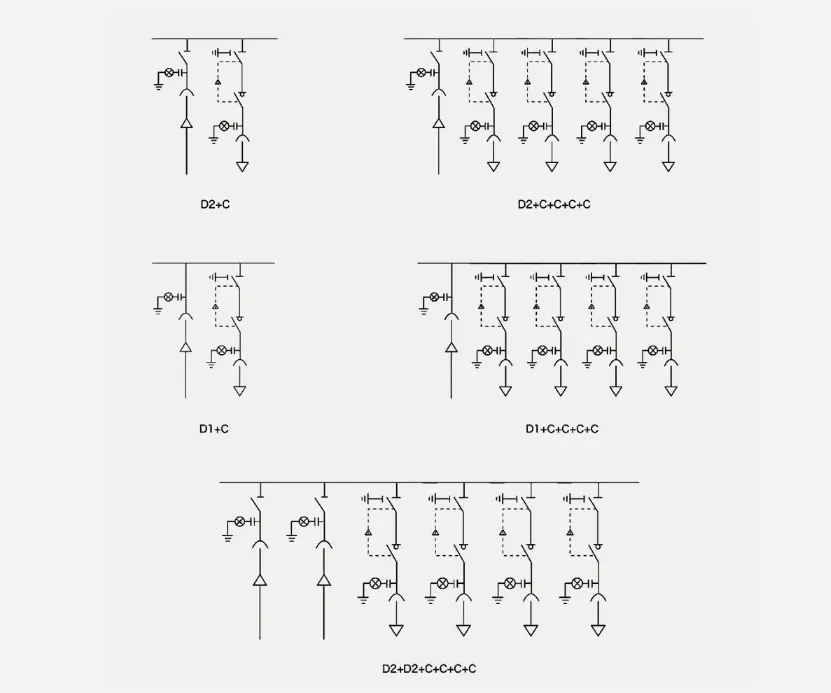

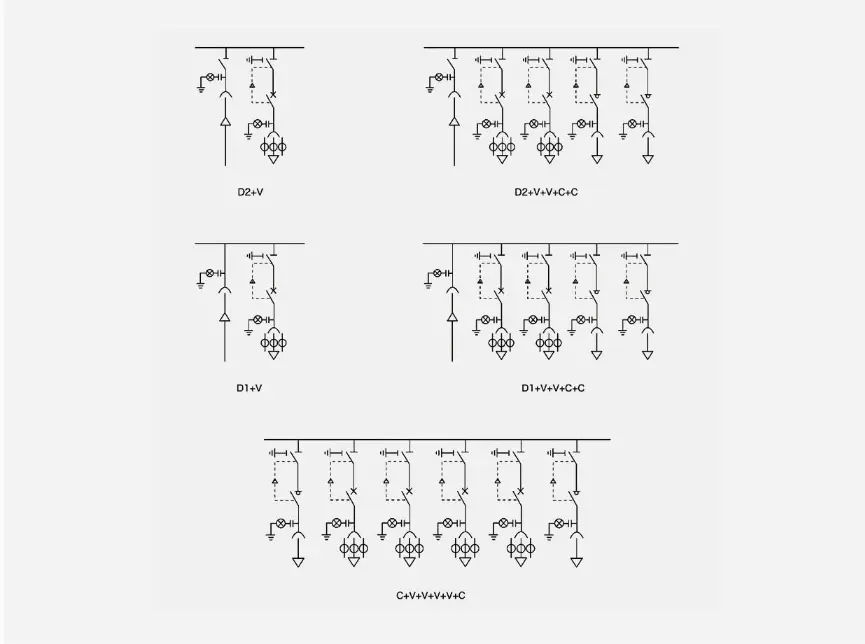

◆ Typische Schema -Kombination 1 der gasisulierten Ring -Haupteinheit von Umgebungsschutzgas

Hinweis: Die oben genannten typischen Referenzschemata können auf verschiedene Weise entsprechend den Bedürfnissen der Benutzer kombiniert werden.

Typische Schema -Kombination 2 der umweltschutz gas isolierten Ring -Haupteinheit

Hinweis: Die oben genannten typischen Referenzschemata können auf verschiedene Weise entsprechend den Bedürfnissen der Benutzer kombiniert werden.

● Die Betriebsanweisungen wechseln

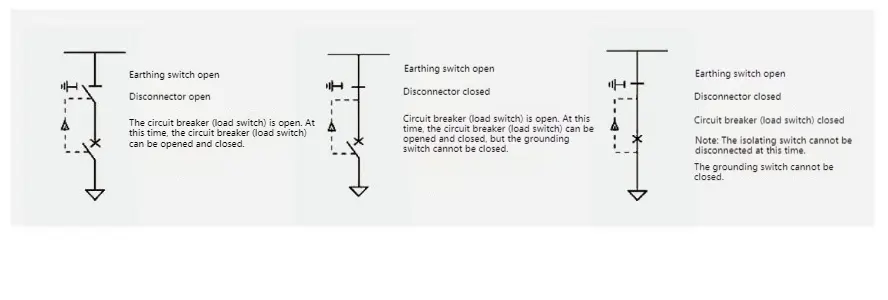

◆ Position und Verriegelungsschaltung umschalten

◆ Betriebsschritte

Stromübertragung: Hängen Sie die obere und untere Türen mit einem Leistungsschalter (Lastschalter) → Der Erdungsschalter mit einem Isolierschalter → Der Leistungsschalter (Lastschalter) mit einer Stromübertragung ist abgeschlossen.

Stromausfall: Brecher (Lastschalter) → Trennungskörper → Erdungsschalter → Brecher (Lastschalter) wird entladen (geöffnet) und die Tür wird verdunkelt.

◆ Installationsanweisungen
