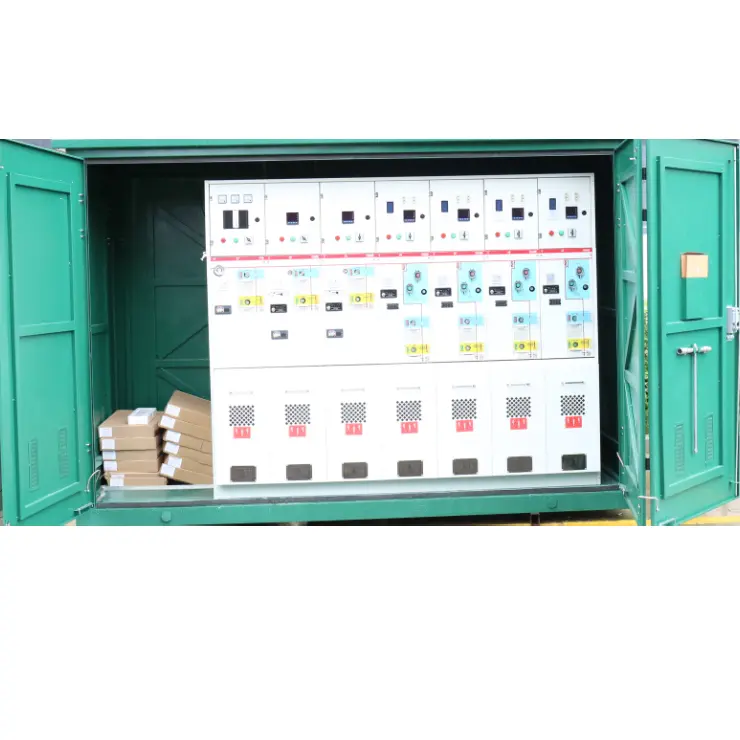

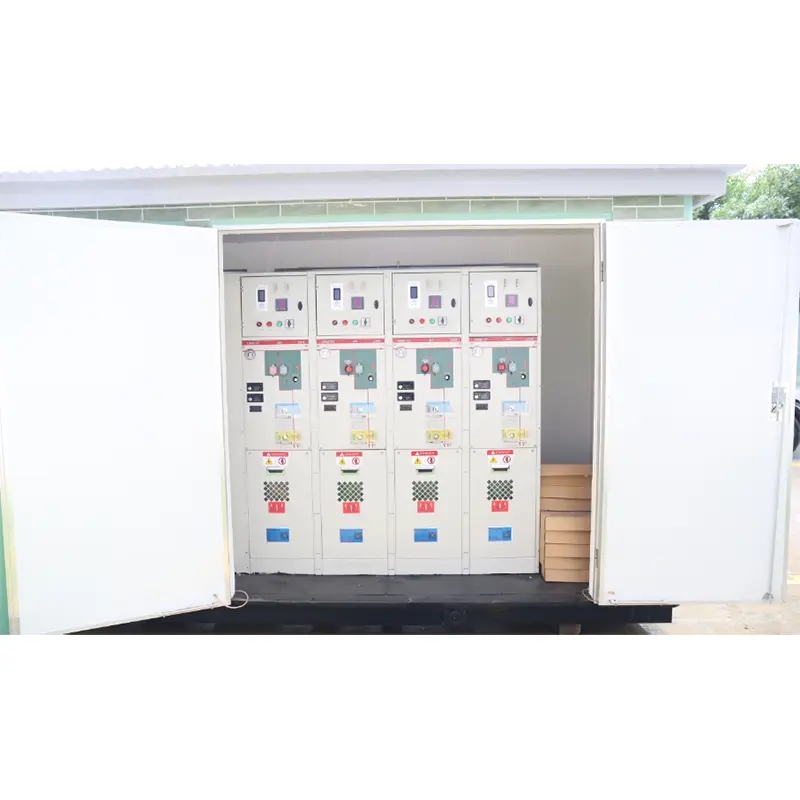

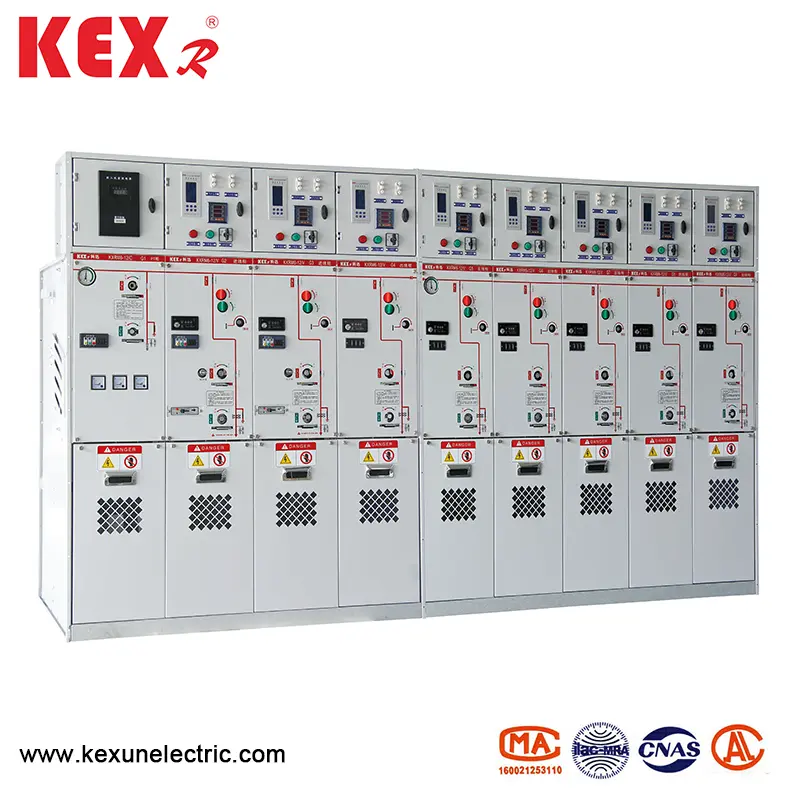

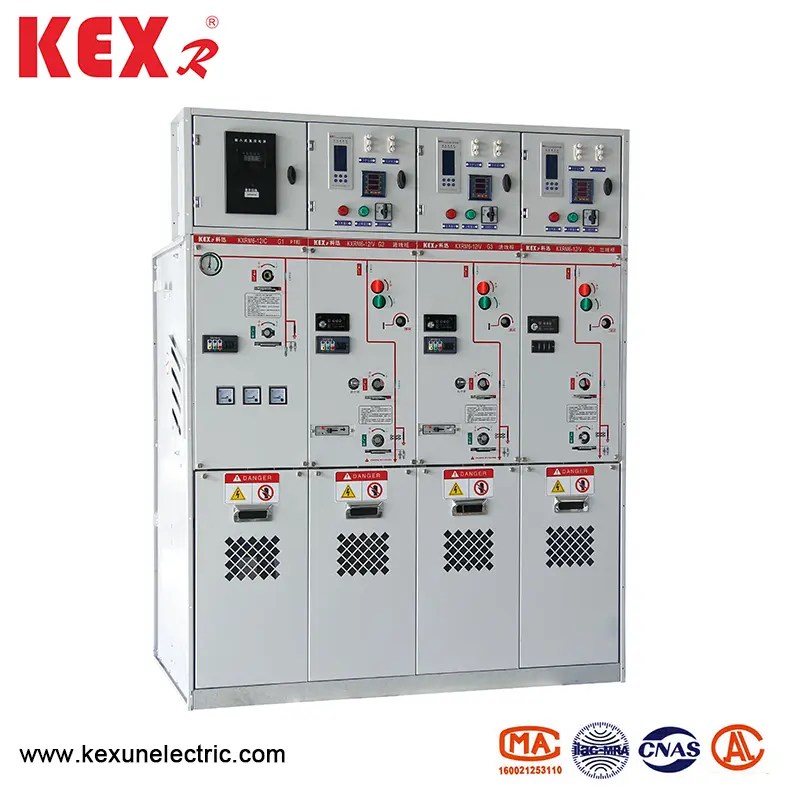

Alle geschlossenen isolierten Gasschrank

● Verwendungsbedingungen

KXMR6-12-Typ, das alle geschlossene isolierte Gasschranke für verschiedene Umgebungen wie hohe und niedrige Temperatur (+40 ℃ ~ -40 ℃), Feuchtigkeit, Staub, Salzverschmutzung, Minen und Höhenhöhe (1000 m) geeignet sind, wirkt sich innerhalb von 24 Stunden keinen Einfluss auf die Verwendung.

Hinweis: Wenn die Höhe höher ist, geben Sie bitte die spezifische Höhe an.

● Produktfunktionen

▶ KXRM6-12 Alle geschlossenen isolierten Gasschrank verwenden SF6-Gas als Lichtbogenlösch- und Isoliermedium.

▶ Das Schrank ist vollständig versiegelt und isoliert; Busbars, Schalter und lebende Teile sind vollständig in Edelstahlschale eingeschlossen.

▶ Der Hohlraum ist mit 1,4-br. SF6-Gas gefüllt, und das Schutzniveau erreicht IP67: Das gesamte Schaltergerät ist durch externe Umgebungsbedingungen völlig unberührt, wodurch der normale Betrieb des Schalters auch in extremen Fällen wie kurzfristigem Wassertummenking gewährleistet ist, und das Produkt ist fürs Leben fürs Leben.

▶ Der Schrank hat ein perfektes "fünf Prävention" ineinandergreifend, das die möglichen Betriebsausfälle von Personal und Ausrüstung durch menschliche Fehloperation vollständig beseitigt.

▶ Alle Schränke verfügen über zuverlässige Sicherheitsdruckkanäle, die die persönliche Sicherheit der Betreiber auch in extremen Fällen gewährleisten können.

▶ Das Schrank ist in zwei Arten unterteilt: feste Einheitskombination und erweiterbare Einheitskombination.

▶ Die Größe des KXRM6-12 Alle geschlossenen isolierten Gasschranks sind bequem zu installieren und können für Orte mit schmalem Raum und schlechten Umgebungsbedingungen geeignet sein.

▶ Der Schrank kann mit elektrischen, Fernbedienungs- und Überwachungsgeräten entsprechend den unterschiedlichen Benutzern ausgestattet werden.

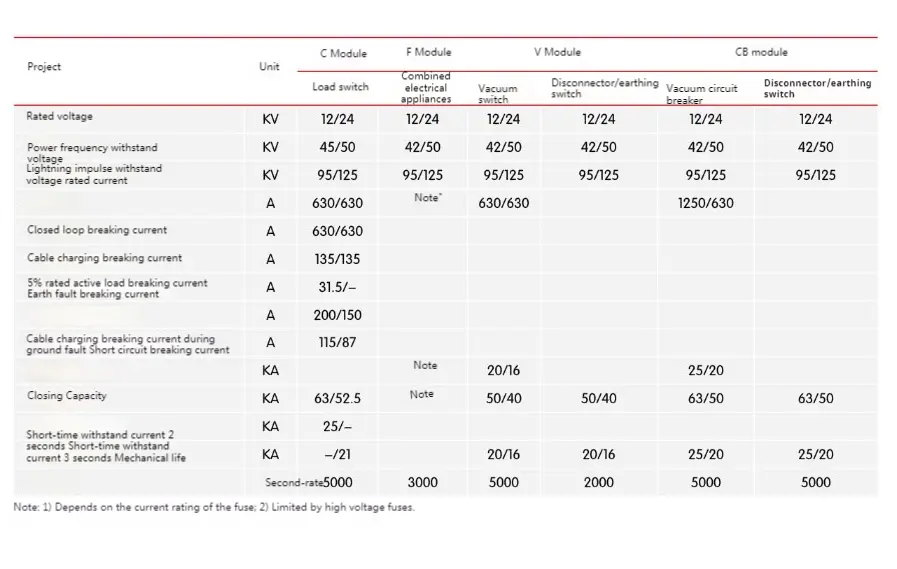

● Technischer Parameter

● Transformator und Linienschutz

Der KXRM6-12 Alle geschlossenen isolierten Gaskabinetts-Kombinationstypen enthält zwei Transformatorschutzmodi, nämlich der Lastschalter-Sicherungskombinationsapparat und der Leistungsschalter mit Relaisschutz.

1. Der Schutz des Transformators ist eine Kombination aus Stromlimit-Hochspannungssicherung und Lastschalter. Der Sicherungsraum wird hinter einem separaten verschlossenen Gehäuse an der Vorderseite des Geräts installiert. Der Lastschalter verwendet einen Federsenergiespeichermechanismus, der vom Sicherungsstürmer ausgelöst werden kann.

2. In Anbetracht des Ersatzes der Sicherung kann der Betriebsgriff verwendet werden, um die Endabdeckung der Sicherungskammer zu entfernen. Der Ausladungsmechanismus der Sicherung ist vorgelegt, was die wasserdichte Leistung des gesamten Systems gewährleistet.

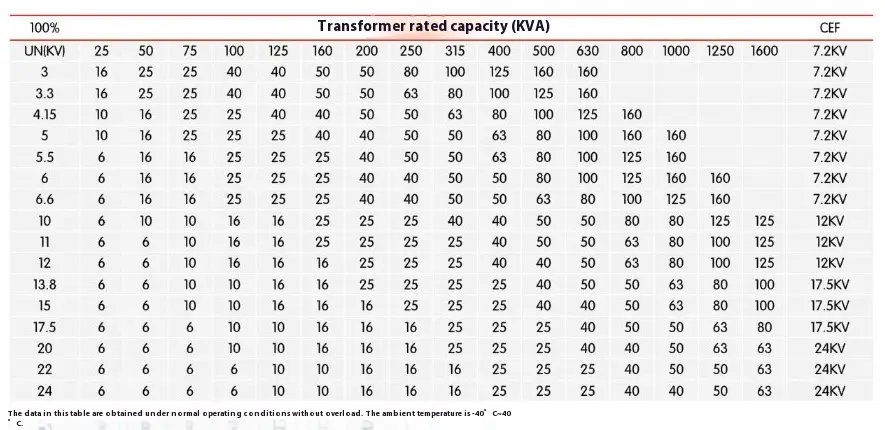

● Vergleichstabelle für Sicherung und Transformator

● Optionales Zubehör

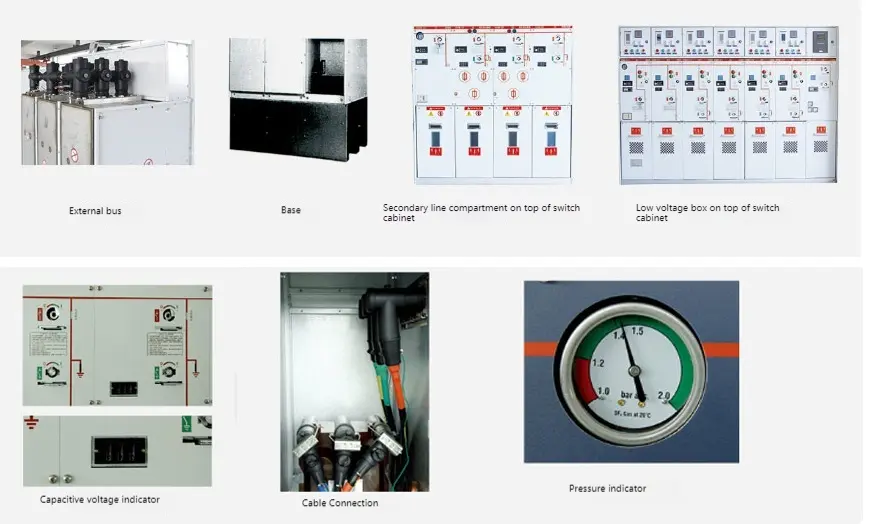

◆ Hilfskontakt

Alle Lastschalter und Leistungsschalter können mit 2NO+2NC ausgestattet werden, wobei die Schalterposition angezeigt wird. Eine parallele Reisespule (AC oder DC) kann auf dem Transformatorschalter und dem Leistungsschalter installiert werden, und die Niederspannungsregelkomponente befindet sich hinter der Frontplatte.

◆ Spannungsanzeige

Der kapazitive Spannungsindikator zeigt, ob die Buchse aufgeladen ist oder nicht, und die Sockelanlage kann für die Kernphase verwendet werden.

◆ Kurzschluss- und Erdungsfehleranzeige

Um den Fehlerort zu erleichtern, kann das Kabelschaltermodul mit Kurzschluss- und Erdungsfehlerindikatoren für die einfache Fehlererkennung ausgestattet werden.

◆ Elektrischer Betrieb

Es ist ein Standardschema für den manuellen Betriebsmechanismus der Kabelschaltereinheit und der Transformatoreinheit. Sie können auch einen elektrischen Betriebsmechanismus installieren. Kabelschalter, Vakuumschalter und Erdungsschalter werden durch Mechanismen, die sich hinter der Frontplatte befinden, betrieben. Alle Schalter und Leistungsschalter können durch Betriebsgriff (Standardkonfiguration) betrieben werden oder mit Motorbetriebsmechanismus (Zubehör) ausgestattet werden. Der Erdungsschalter kann jedoch nur manuell betrieben werden, und ein Mechanismus mit der Fähigkeit, den Fehlerstrom zu schließen, ist konfiguriert.

◆ Verkabelung

Standardbuchsen gemäß DIN47636 werden installiert. Alle Buchsen haben die gleiche Höhe vom Boden und sind durch Kabelraumabdeckplatte geschützt. Einige Abdeckplatten können mit dem Erdungsschalter zusammengeklagt werden, und für Doppelkabelanschlussleitungen können auch spezielle Doppelkabelraumabdeckplatten verwendet werden.

◆ Druckanzeige

Normalerweise mit einem Druckindikator ausgestattet, der durch eine Manometer gebildet wird. Darüber hinaus können elektrische Kontakte bereitgestellt werden, um die Druckreduzierung anzuzeigen.

◆ Schlüsselschloss

Tastenschlösser für Leistungsschalter, Lastschalter und Erdungsschalter können installiert werden. Es kann mit Lock-ineinandergreifenden Halbschalen ausgestattet werden, das für Leistungsschalter, Lastschalter und Erdungsschalter geeignet ist.

◆ Quencher

Alle Ring -Netzwerkeinheiten können mit ARC -Verhaftungen ausgestattet werden. Wenn ein Lichtbogen im Inneren stattfindet, schließen die Arc -Verhaftungen automatisch die eingehende Buchse, einschließlich D-, DE- und V -Module, und alle Kabelmodule können mit einem ARC -Arc -Arrestor ausgestattet werden. Sie müssen mit dem Gerät bestellen und können sie nicht ändern. Die Wirkung des Bogenlöschers kann durch diese Methode angezeigt werden, und die elektrischen Kontakte im SF6 -Schrank sind an das Terminal hinter der Frontplatte angeschlossen.

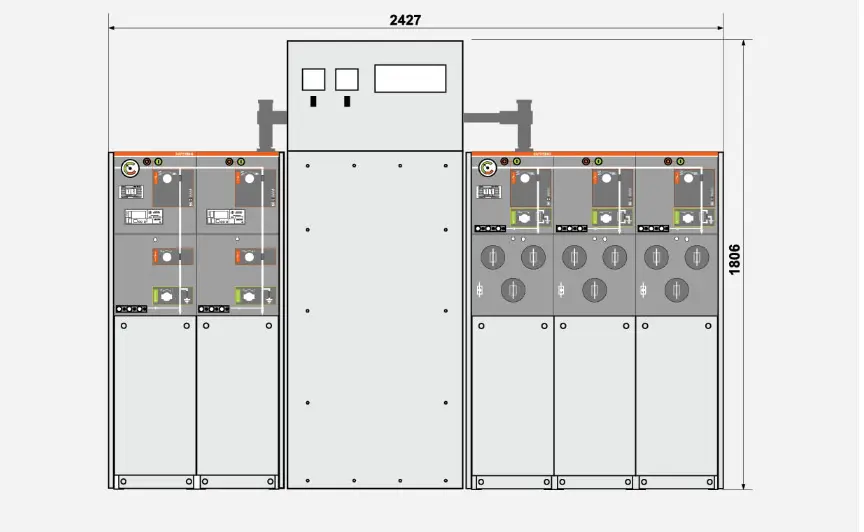

● Programmbeschreibung

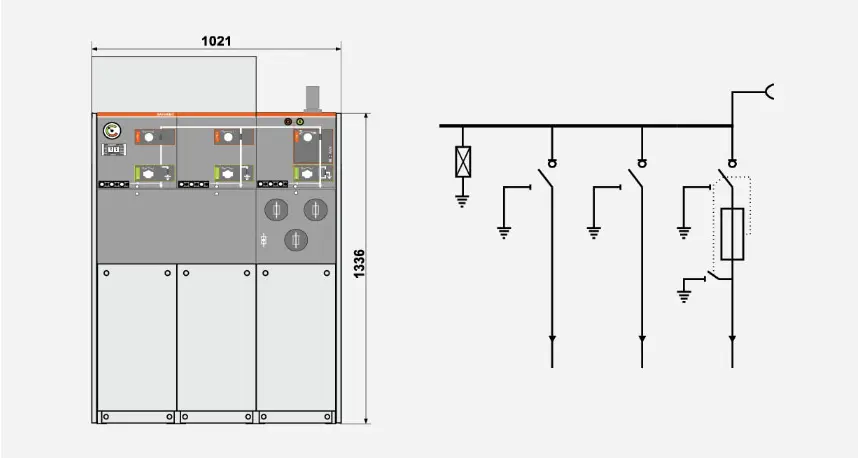

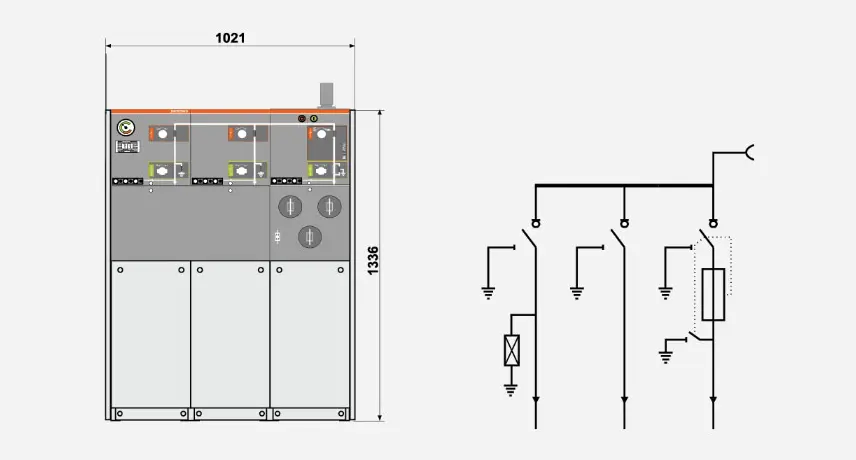

◆ Schema 1 SA+CCF+

Installieren Sie den Lightning -Ablänger im Bus und lassen Sie ihn zur Erweiterung.

Hinweis: Die Anzahl der Schalteinheiten darf nicht weniger als 3 betragen.

◆ Schema 2 CCF+

Installieren Sie den Lightning -Anteil in die eingehende Linie und reservieren Sie die Erweiterung.

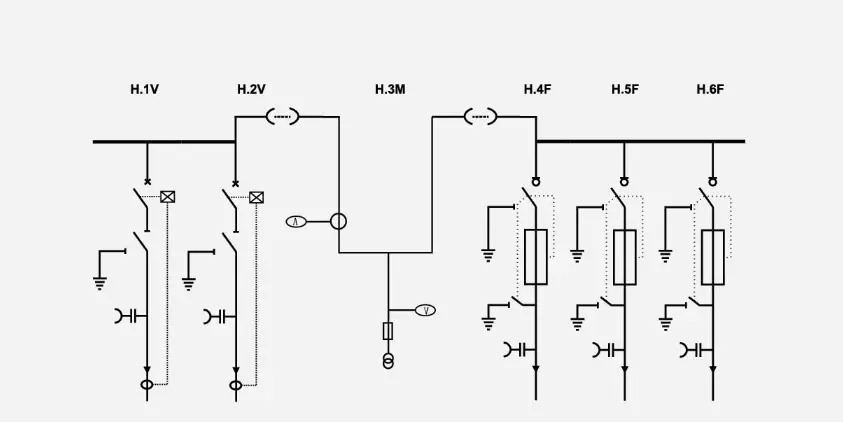

◆ Schema 3 W+M+FFF

Hochdruckseitenberechnung
