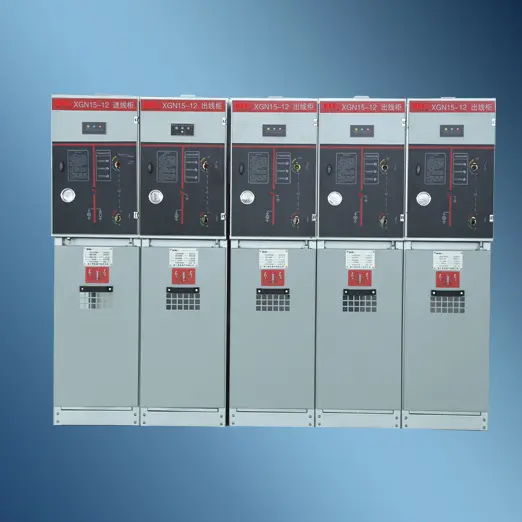

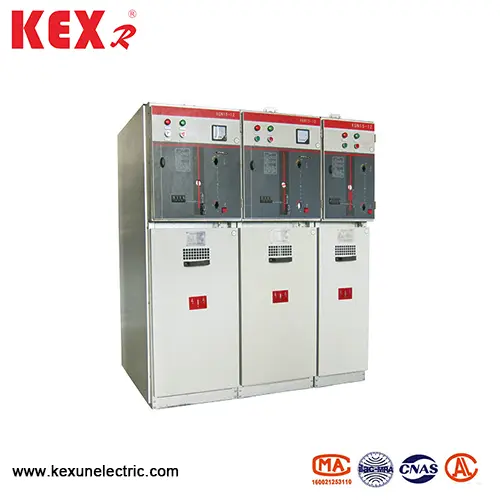

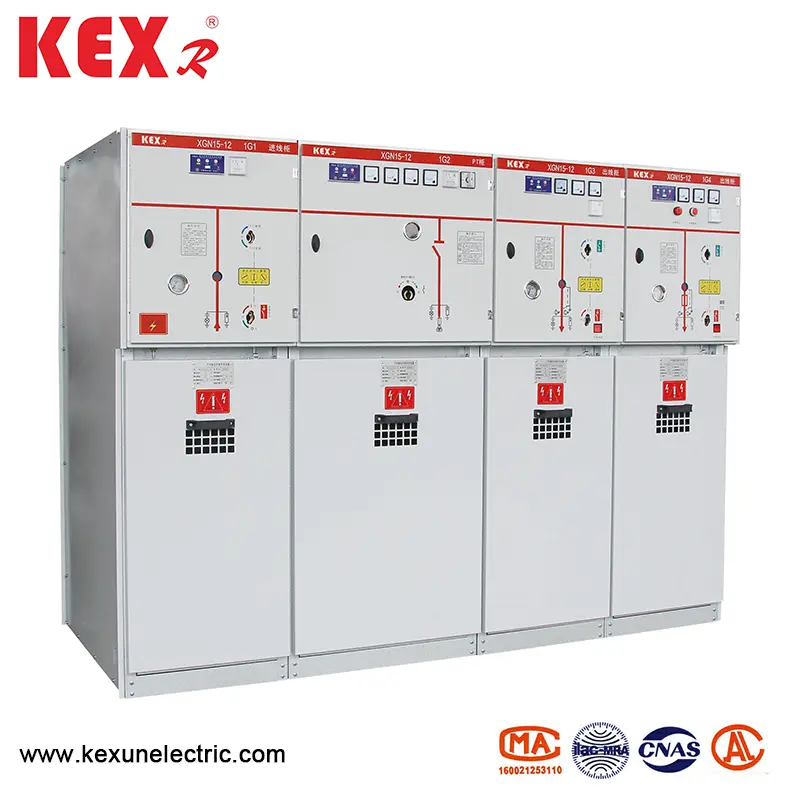

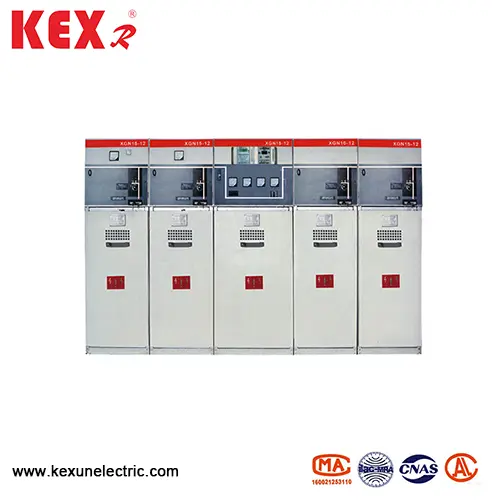

Hexafluorid -Ring -Haupteinheit

● Hauptanwendung

XGN15-12 Type Hexafluoride Ring Main Unit Suitable for AC 50HZ and 12kV power systems, widely used in industrial and civil cable ring networks and power supply terminal projects, especially suitable for urban residential areas, small secondary substations, switching stations, industrial and mining enterprises, shopping malls, airports, subways, wind power generation, hospitals, stadiums, railways, tunnels and other places.

● Verwendungsbedingungen

▶ Höhe: ≤ 1000 m. (Wenn Sie besondere Anforderungen haben, geben Sie diese bitte bei der Bestellung an)

▶ Umgebungstemperatur: -25 ~ 40 ℃

▶ Die durchschnittliche tägliche relative Luftfeuchtigkeit: ≤ 95%

▶ Die durchschnittliche monatliche relative Luftfeuchtigkeit: ≤ 90%;

▶ Schockfestigkeit Grad: 8 Grad

▶ Stellt frei von gewalttätigen Schwingungen, Auswirkungen, Feuer, chemischer Korrosion und Explosion.

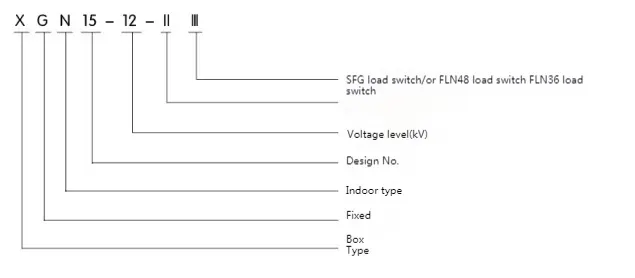

● Modell und Bedeutung

● Kriterien treffen sich

XGN15-12 HEXAFLUORID-RING-Haupteinheit Typ Erfüllen Sie die folgenden Kriterien:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Technische Parameter und Dimension

● Struktur und grundlegende Komponenten des Lastschalterschranks

◆ XGN15-12 HEXAFLUORID-RING-Haupteinheit Struktur: Buszimmer+Lastschalter Kabelraum+Betriebsmechanismus+ineinandergreifender Mechanismus und niedriger Spannungskontrollraum

◆ Ladenschalter

Ein Lastschalter mit drei Stationen ist im Switch-Raum installiert. Die Schale des Lastschalters besteht aus Epoxidharz und mit Schwefelhexafluorid (SF). ) Das Gas ist ein Isoliermedium, und SF kann gemäß den Anforderungen des Kunden im Switch -Raum installiert werden. Gasdichtemesser oder Gasdichtemesser mit Alarmkontakt.

◆ Kabelraum

Der Lastschalterschrank verfügt über ausreichend Kabelraum, die hauptsächlich für die Kabelverbindung verwendet wird, sodass Einzelkern- oder Drei-Kern-Kabel durch einfache ungeschützte Kabelköpfe angeschlossen werden können, und gleichzeitig können Blitzanlagen, Stromtransformator, niedrigerer Schalter und andere Elemente im reichlichen Raum installiert werden. Gemäß dem Standarddesign verfügt die Schranktür für Beobachtungsfenster und Sicherheitsverriegelungsvorrichtungen, und die untere Teller des Kabelraums ist mit Dichtabdeckung und Kabelklemme mit Stützrahmen mit angemessener Größe ausgestattet. Die untere Platte und die Vordertürrahmen des Kabelraums können entfernt werden, um die Kabelinstallation zu erleichtern.

◆ Knetenmechanismus, ineinandergreifender Mechanismus und niedriger Druckkontrollraum

Der Niederspannungsraum mit Interlock spielt gleichzeitig die Rolle des Bedienfelds. Die Niederspannungskammer ist mit einem Federbetriebsmechanismus mit Positionsindikator, mechanischer Verriegelung und Gerät ausgestattet und kann auch mit Hilfskontakten, Auslöser, einem Notauslöschmechanismus, dem kapazitiven Live-Display, dem Schlüsselschloss und dem elektrischen Betriebsgerät ausgestattet werden. Gleichzeitig kann der Raum in der Niederspannungskammer auch mit Kontrollkreis, Messungsinstrument und Schutzrelais ausgestattet werden. Der 750 mm breite Kabinett verfügt über zwei identische Tiefspannungskammern, die mit mehr Zubehör ausgestattet werden können. Der gesamte XGN15-Schalterschrank kann in zwei Teile unterteilt werden, der obere Teil des Schranks umfasst Buszimmer, Lastschalter, Betriebsmechanismus und niedrigspannungsfreie Raum, der vom unteren Kabelraum getrennt ist. Daher kann die in der oberen Einheit installierten Geräte sicher und bequem überarbeitet und reformiert werden, und die gesamte obere Einheit kann ersetzt werden.

◆ Buszimmer

Der Buszimmer ist im oberen Teil des Schranks angeordnet. Im Buszimmer sind die Hauptbusse miteinander verbunden und fahren durch die gesamte Reihe von Schaltungsschränken

U

▶ FLN36 Switch wird vom Unternehmen durch Einführung ausländischer Technologie und den Anforderungen des Inlandsstromsystems entwickelt und hergestellt.

▶ Der Lastschalter hat drei Zustände: Schließen, Öffnen und Erdung. Die dynamischen und statischen Kontakte des Lastschalters werden in der Stempel-Casting-Epoxidharzschale mit verstärkter Struktur und SF platziert. Das Gas ist das Lichtbogenlöschmedium und der Luftdruck beträgt 14 Bunde. Jeder Lastschalter ist versiegelt und wartungsfrei und das Barometer kann separat ausgewählt werden. Die typische Installationsmethode des Lastschalters im Ring -Netzwerkschrank besteht darin, eine Stahlpartition zwischen Kabel- und Buszimmer zu platzieren und horizontal zu installieren. Diese Installationsmethode isoliert den Buszimmer aus dem Kabelraum, um die strengsten Sicherheitsanforderungen für Betrieb und Wartung zu erfüllen. Wenn ein Lichtbogen im Inneren auftritt, befindet sich an der Rückseite der Lastschalterschale eine strukturelle Schwachstelle, die weggespült wird, und dann wird das Lichtbogenentladungsventil am Schrank weggewaschen und der Überdruckluftfluss außerhalb des Schranks geleitet.

▶ Der Lastschalter hat zwei Betriebsmechanismen: Einzelfeder-Betriebsmechanismus (K-Typ) und Doppelfeder-Betriebsmechanismus (A-Typ). Der elektrische Mechanismus kann zu den beiden oben genannten Arten von Betriebsmechanismen hinzugefügt werden, um die Elektrizität des Fernbedieners zu realisieren.
