Hochspannungsring -Netzwerkschrank
Kexun ist der Hersteller, der sich auf das Hochspannungsring -Netzwerkkabinett in China spezialisiert hat.

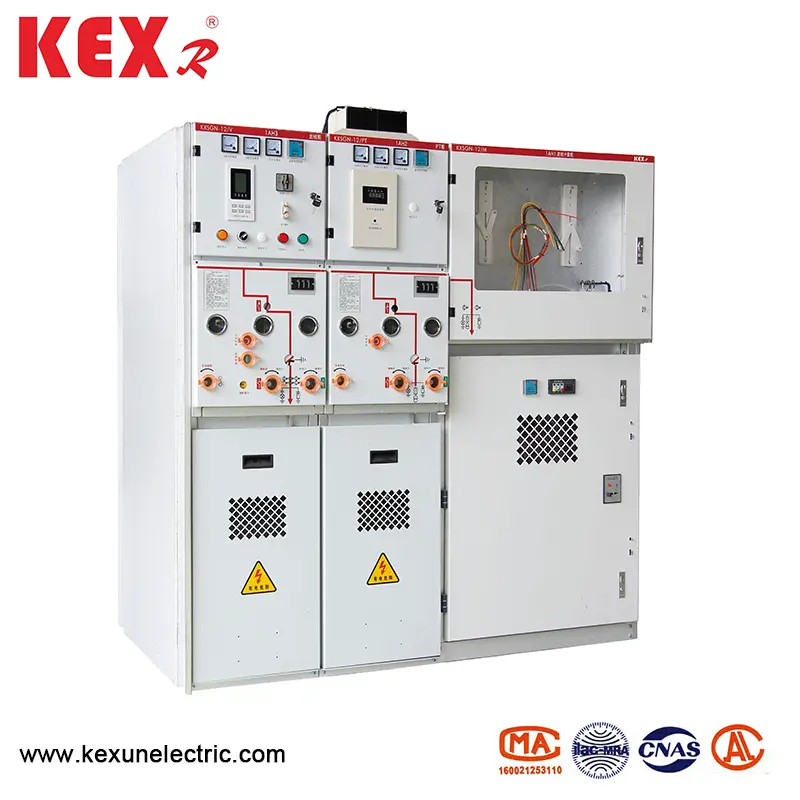

Die meistverkauften Produkte KXSGN-12-SIS3 sind eine solide Isolierung vollständig eingeschlossener Schaltanlagen. Es nimmt eine modulare, vollständig versiegelte, vollständig isolierte und voll aus Metall geschlossene Struktur an. Die Oberfläche ist mit leitfähiger oder semi-leitender Abschirmschicht beschichtet, die direkt und zuverlässig geerdet werden kann.
Modell: KXSGN-12-SIS3
Marke: Kexr
Die meistverkauften Produkte KXSGN-12-SIS3 sind eine solide Isolierung vollständig eingeschlossener Schaltanlagen. Es nimmt eine modulare, vollständig versiegelte, vollständig isolierte und voll aus Metall geschlossene Struktur an. Die Oberfläche ist mit leitfähiger oder semi-leitender Abschirmschicht beschichtet, die direkt und zuverlässig geerdet werden kann.
Modell: KXSGN-12-SIS3
Marke: Kexr
● Entwurfsfunktion
▶ Das Vakuum -Unterbrecherschalter und das Lastschaltermodul werden durch Epoxidharz eingekapselt. Modular integrierter Hauptkreis mit manueller und elektrischer Dreistationen-Trennungsteiler.
▶ Das Vakuum-Unterbrecher-Leistungsschaltermodul kann den Kurzschlussstrom öffnen und schließen.
▶ Es gibt eine sichtbare Fraktur in der Schließer Erdungsposition des Drei-Station-Trennung, und der Trennpunkt und der Erdungsschalter können den Kurzschlussstrom schnell öffnen und schließen.
▶ Das durch Dreistations-Isolierschalter versiegelte Epoxidharz-Isolier-Luftkammerbox kann trockene Luft um 0,04 mPa unter Druck setzen. Es ist mit einem Druckmessgerät ausgestattet, um den internen Druck online zu überwachen, um Leckage und Extravasation zu verhindern und den Isolationsschalter und den Erdungsschalter zu schützen.

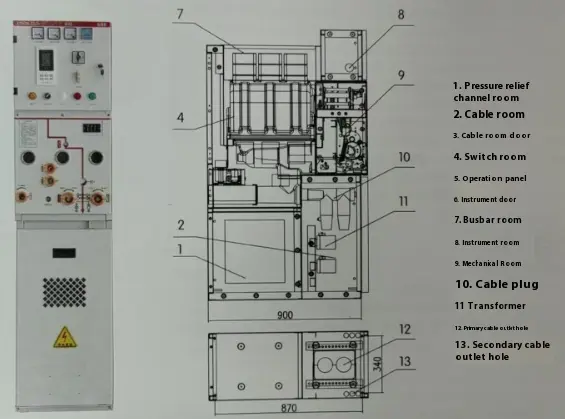

● Strukturdimension
● Zeichnung der oberen isolierten Dimension
|
Planen |
Kabinettsbreite |
Kabinetttiefe |
Kabinettshöhe |
Overhead -Umriss |
|
PT eingehende Linie |
450 |
900 |
1600 |
Vertiefen 260 |
|
Eingehende und Umriss |
425 |
900 |
1600 |
Vertiefen 260 |
|
Verbindungsschalter |
425 |
900 |
1600 |
Vertiefen 260 |
|
Isolation der Verbindungsverbindung |
425 |
900 |
1600 |
Vertiefen 260 |
|
BUSBAR -Heben |
425 |
900 |
1600 |
Vertiefen 260 |
|
Traditionelle Messung |
750 |
900 |
1600 |
Vertiefen 260 |
|
Kompaktmessung |
425 |
900 |
1600 |
Vertiefen 260 |
|
Stromversorgung Pt |
450 |
900 |
1600 |
Vertiefen 260 |
|
Basisstation für Kontroll- und Schutz |
425 |
900 |
1600 |
Vertiefen 260 |
● Technische Parametertabellen
◆ BREAKER TECHNISCHER Parameter
|
Artikel |
Einheit |
Daten |
||
|
Nennspannung |
KV |
12 |
||
|
Bewertungsfrequenz |
Hz |
50 |
||
|
Bewertungsdämmstufe |
1 m Arbeitsfrequenz standspalten |
KV |
42 |
|
|
Blitzimpuls standspalten |
KV |
75 |
||
|
Bewertungsstrom |
A |
630 |
1250 |
|
|
Bewertetes Kurzschluss-Bruchstrom （1sc） |
Der |
20 35 |
31.5 |
|
|
Nenner Kurzschlussschließstrom （Peak） |
Der |
50 63 |
80 |
|
|
Bewertungsstrom bewertet |
Der |
50 63 |
80 |
|
|
Bewertet kurzfristig dem Strom |
Der |
20 25 |
31.5 |
|
|
Bewertete Kurzzeit-Breaking Current Breaking Times |
Zeit |
30 |
30 |
|
|
Bewertete Kurzzeit-Brechen aktuelle dauerhafte Zeit |
S |
4 |
||
|
Bewertungssequenz |
Automatisch zurücklösen |
|
Off-0.3S-Onoff-180-Onoff |
|
|
Nicht automatisch zurückließen |
|
Off-0.3S-Onoff-180-Onoff |
||
|
Mechanisches Leben |
Zeit |
3000 |
||
|
Bewertungsstrom der Einzelkondensatorbank bewertet |
A |
630 |
||
|
Bewertet Break -Strömung von B bis B -Kondensator Bank |
A |
400 |
||
◆ Technische Parameter des Lastschalters (Einheit C)
|
Artikel |
Einheit |
Daten |
|
Bewertungsstrom |
A |
630 |
|
Nenner Kurzschluss-Off-On-Strom |
Der |
50 |
|
Kurzfristig bewertet dem Strom standhalten |
Ka/s |
20/4 |
|
Lastschalter mechanischer Lebensdauer |
Zeit |
10000 |
|
Lastschalter elektrischer Lebensdauer |
Zeit |
10000 |
◆ Technische Parameter des Lastschalters (Einheit C)
|
Artikel |
Einheit |
Daten |
|
Bewertungsstrom |
A |
125 |
|
Bewertungsstrom mit kurzer Kreislauf |
Der |
31.5 |
|
Bewertungsstrom mit kurzer Kreislauf |
Der |
80 |
|
Bewertungsstrom |
A |
3150 |

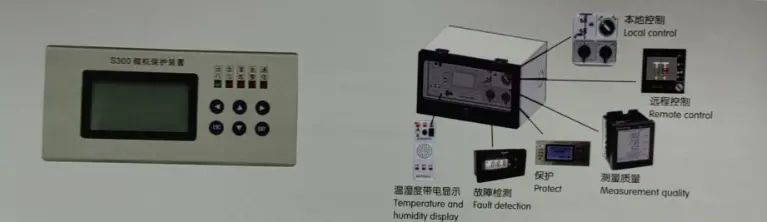

● Das Intelligenzterminal des Hochspannungsring -Netzwerkschranks
Die KXSGN-12-SIS3-Serie des Hochspannungsring-Netzwerkschranks nimmt multifunktional intelligentes Beschützeranterminal an. Dies ist eine neue Erzeugung von multifunktionalen Betriebsregelungs- und Schutzanschlussgeräten, die von KEXR entwickelt wurden, integrieren intelligente Betriebskontrolle, Primärkreis-Simulations-Realität, Microcomputer-Staffelschutz, Messung, Temperatur- und Streubehörden, hohe Live-Live-Auftriebsausstattung und Live-Live-Schütze. Sein Aussehen ist exquisit und schön, was das Schaltkabinettsfeld vereinfacht, das Gesamtvolumen des festen Isolationsschranks verringert, die externe Installationseffizienz effektiv verbessert und die Qualität der Schaltanlage verbessert.
Hot-Tags: Hochspannungsring -Netzwerkschrank, China Factory, Kexun Electrical, Stromübertragungsgeräte
