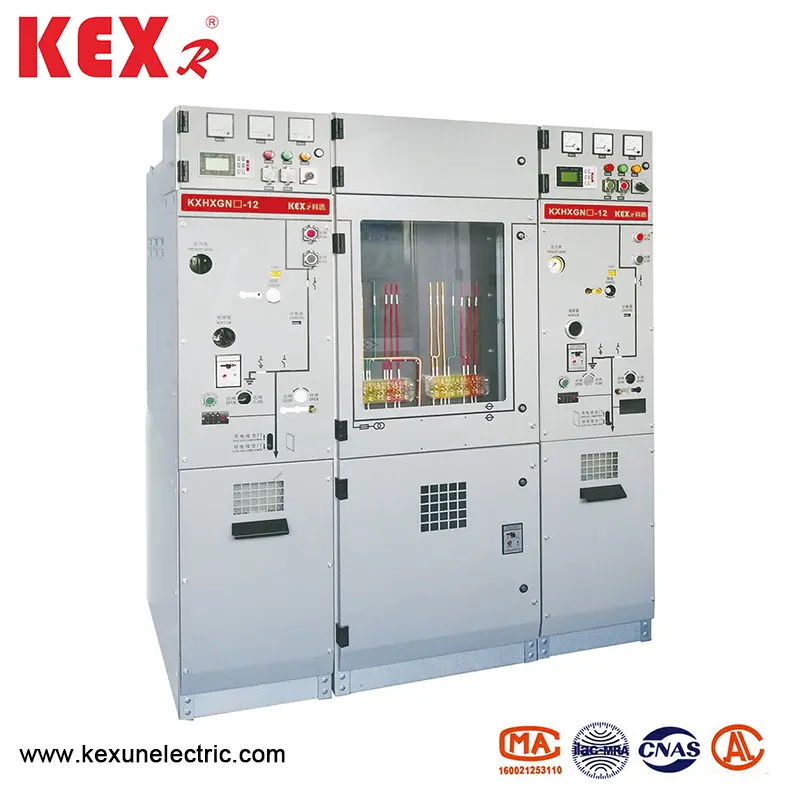

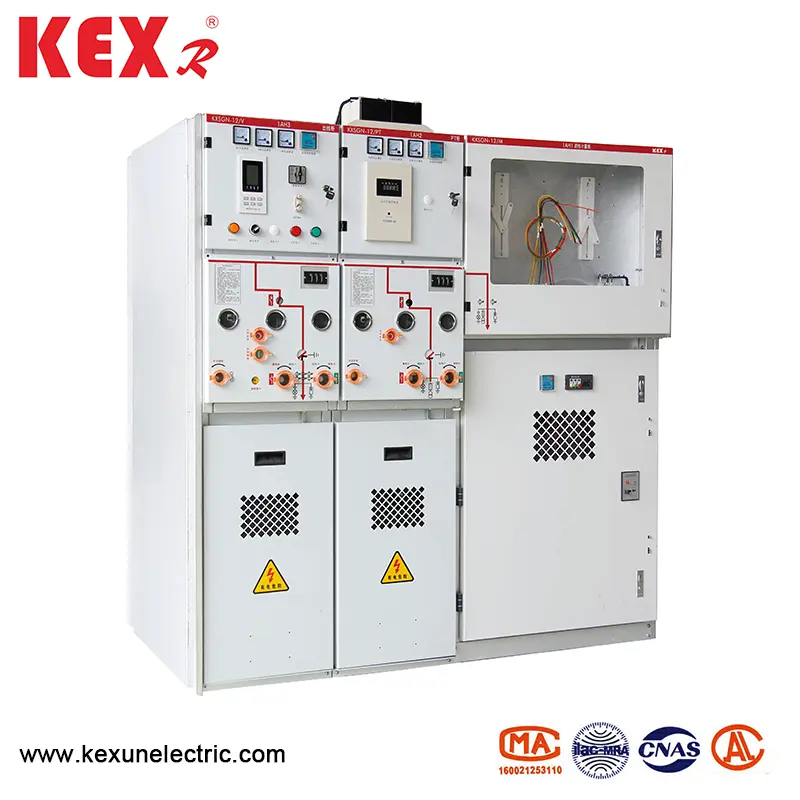

Hochspannungsring -Netzschrank
Als bekannter Hersteller von Hochspannungsring -Nettoschrank in China haben Kexuns Produkte von HXGN (H) □ -12 die Eigenschaften der einfachen Struktur, des flexiblen Betriebs, der zuverlässigen Verriegelung und der bequemen Installation und können zufriedenstellende technische Lösungen für verschiedene Anwendungen und verschiedene Benutzer bereitstellen.
Modell: Hxgn (h) □ -12
Marke: Kexr
Modell: Hxgn (h) □ -12
Marke: Kexr
● Produktübersicht
Der von Kexun hergestellte Hochspannungsring-Nettoschrank nimmt fortschrittliche Erfassungstechnologie, Informationstechnologie sowie ein einfaches und flexibles Konfigurationsschema an, um die sich ständig ändernde Marktnachfrage zu decken und die Anforderungen der Intelligenz des Stromnetzes zu erfüllen.
Der HXGN (H) □ -12-Hochspannungsring-Netzkabinett ist für Industrie- und Zivil-Kabelring-Netzwerke und Distributionsnetzwerk-Terminalprojekte geeignet. Als Akzeptanz und Verteilung der elektrischen Energie eignet sie sich besonders für die Stromverteilung in städtischen Wohngebieten, kleine Sekundärunterlagen, Schaltstationen, Kabelzweigkasten, Umspannwerke vom Typ Box, Industrie- und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen, Windkrafterzeugung, Hospitale, Stadien, Eisenbahnen, Tunnen und andere Plätze.
HXGN (H) □ -12 erfüllt die Anforderungen relevanter nationaler Standards, Standards der Stromversorgung, internationale Standards und andere Standards. Seine Schalter und wichtigsten elektrischen Komponenten sind integrierte Module, und die leitenden Teile zwischen Phasen werden durch feste Isolierung eingekapselt. Für externe Verkabelung werden geschützte Kabelverbinder verwendet, und abgeschirmtes isolierte Busse werden zum Anschließen von Bussen funktioneller Einheiten verwendet. Daher wird die Verwendung der Verwendung erheblich verbessert. Gleichzeitig nimmt der Betriebsmechanismus den Frühlingsmechanismus an, und seine mechanische Lebensdauer beträgt mehr als 10000 Mal. Alle Betriebsdaten und Gerätestatus können remote und unbeaufsichtigt überwacht werden. Es ist ein überlegenes Stromverteilungsgerät.
Die folgenden Einheiten können im Kabinett ausgewählt werden, um eine wirtschaftliche und praktische Stromversorgungseinheit zu bilden: Vakuumschaltereinheit (630A, 20-25 ka); Vakuumlastschaltereinheit (630, 20-25 ka).
● Technische Parametertabellen
◆ Breaker -Kabinett
|
Artikel |
Einheit |
Daten |
||
|
Nennspannung |
KV |
12 |
||
|
Bewertungsfrequenz |
Hz |
50 |
||
|
Bewertungsniveau |
1 min Stromfrequenz standspalten |
Boden, abwechseln |
KV |
42 |
|
Isolationsfraktur |
48 |
|||
|
Blitzimpuls widerstehen Spannung (Peak) |
Boden, abwechseln |
KV |
75 |
|
|
Isolationsfraktur |
85 |
|||
|
1 min Stromfrequenz standspalten Sie die Spannung der Kontrollschleife (zu Masse) |
KV |
2 |
||
|
Bewertungsstrom |
A |
630 |
||
|
Kurzfristig bewertet dem Strom (virtueller Wert) |
Hauptschalter/Erdungsschalter |
Der |
24/4s |
|
|
Erdungsanschlussschleife |
Der |
21.7/4s |
||
|
Bewertungsstrom bewertet |
Hauptschalter/Erdungsschalter |
Der |
63 |
|
|
Erdungsanschlussschleife |
Der |
54.5 |
||
|
Bewertete Kurzschlussbrenner und Zeiten |
Ka/Zeit |
25/30 |
||
|
Bewertungsstrom mit kurzer Kreislauf (Peak) |
Der |
63 |
||
|
Nennkabelladestricht |
A |
25 |
||
|
Bewertungsbetrieb des Leistungsschalters |
|
0-0.3S-Co-180S-Co. |
||
|
Mechanisches Leben |
Schaltungsschalter des Schaltungsausbruchs /Isolation |
Zeit |
10000/3000 |
|
|
IP -Abschluss |
Versiegelte Kiste |
|
IP67 |
|
|
Schaltschale |
|
IP4X |
||
|
Gasdruck |
Bewertungsgasladebehandel (20 ℃, Messdruck) |
MPA |
0.02 |
|
|
Bewertungsgas -MIN -Funktionsniveau (20 ℃, Messdruck) |
MPA |
0 |
||
|
Dichtbarkeit |
Jährliche Leckage |
%/Jahr |
≤ 0,05 |
|
◆ Lastschalterschrank
|
Artikel |
Einheit |
Daten |
||
|
Nennspannung |
KV |
12 |
||
|
Bewertungsfrequenz |
Hz |
50 |
||
|
Bewertungsniveau |
1 min Stromfrequenz standspalten |
|
KV |
|
|
|
|
|||
|
Blitzimpuls widerstehen Spannung (Peak) |
|
KV |
|
|
|
|
|
|||
|
1 min Stromfrequenz standspalten Sie die Spannung der Kontrollschleife (zu Masse) |
KV |
2 |
||
|
Bewertungsstrom |
A |
630 |
||
|
Kurzfristig bewertet dem Strom (virtueller Wert) |
Hauptschalter/Erdungsschalter |
Der |
24/4s |
|
|
Erdungsanschlussschleife |
Der |
21.7/4s |
||
|
Bewertungsstrom bewertet |
Hauptschalter/Erdungsschalter |
Der |
63 |
|
|
Erdungsanschlussschleife |
Der |
54.5 |
||
|
Bewertungsstrom mit kurzer Kreislauf (Peak) |
Lastschalter/Erdungsschalter |
Der |
63 |
|
|
Bewertungsstrom für aktive Lastunterbrechung |
A |
630 |
||
|
Bewertungsverstärkungsstrom mit geschlossenem Schleife |
A |
630 |
||
|
5%bewertete aktive Last -Unterbrechungsstrom bewertet |
A |
31.5 |
||
|
Nennkabelladestricht |
A |
10 |
||
|
Bewertete Lastbrechungszeiten bewertet |
Zeit |
100 |
||
|
Erdungsstörungsstrom brechen |
A/Zeit |
31.5/10 |
||
|
Unterbrechung des Schaltungs- und Kabelladestroms unter Erdungsstörungsstrom. |
A/Zeit |
17.4/10 |
||
|
Mechanisches Leben |
Schaltungsschalter des Schaltungsausbruchs /Isolation |
Zeit |
10000/3000 |
|
|
IP -Abschluss |
Versiegelte Kiste |
|
IP67 |
|
|
Schaltschale |
|
IP4X |
||
|
Gasdruck |
Bewertungsgasladebehandel (20 ℃, Messdruck) |
MPA |
0.02 |
|
|
Bewertungsgas -MIN -Funktionsniveau (20 ℃, Messdruck) |
MPA |
0 |
||
|
Dichtbarkeit |
Jährliche Leckage |
%/Jahr |
≤ 0,05 |
|

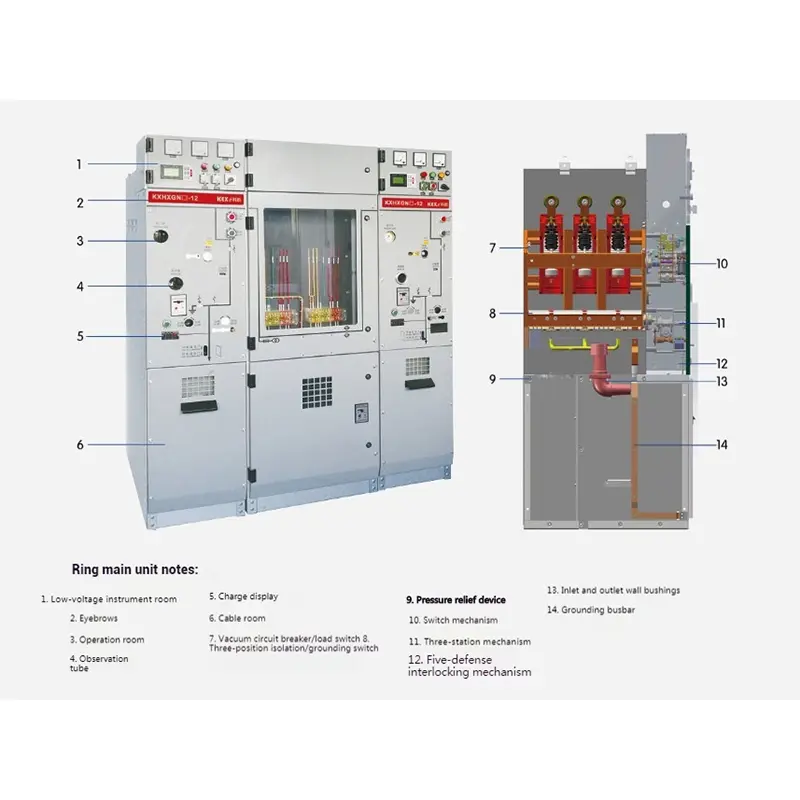

● Produktstruktur

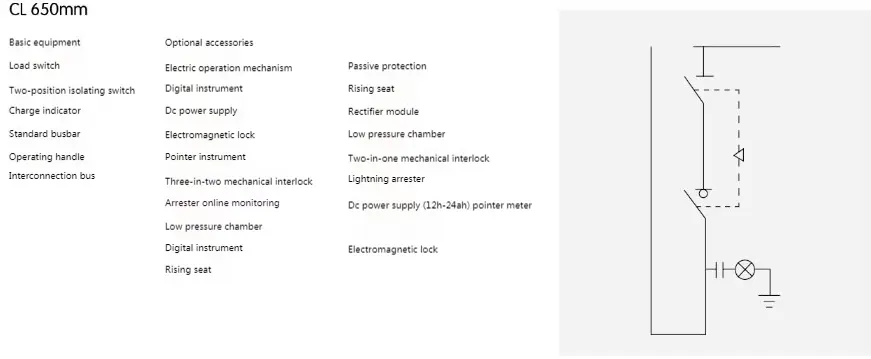

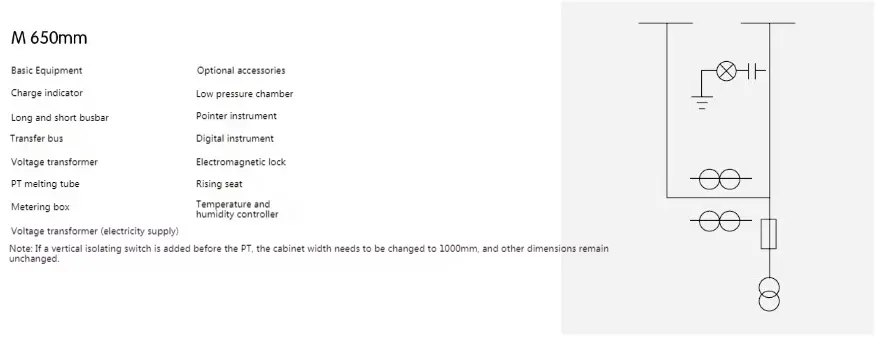

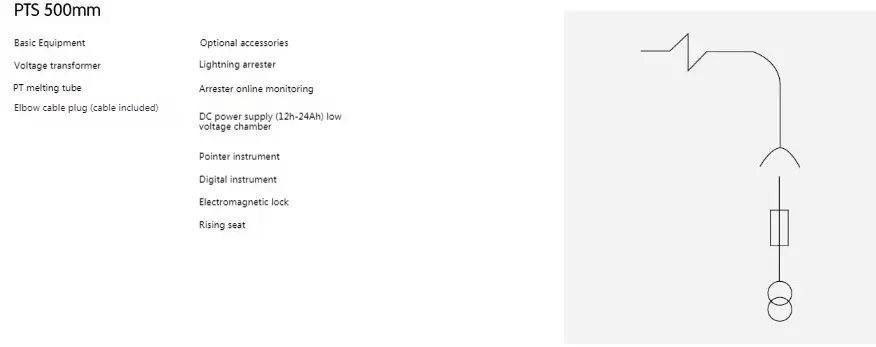

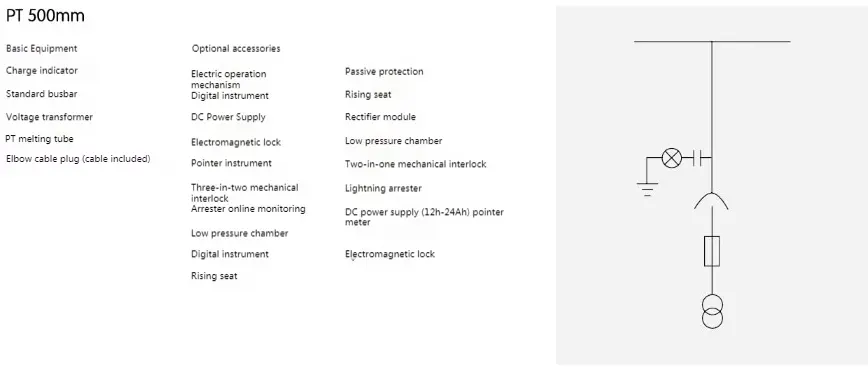

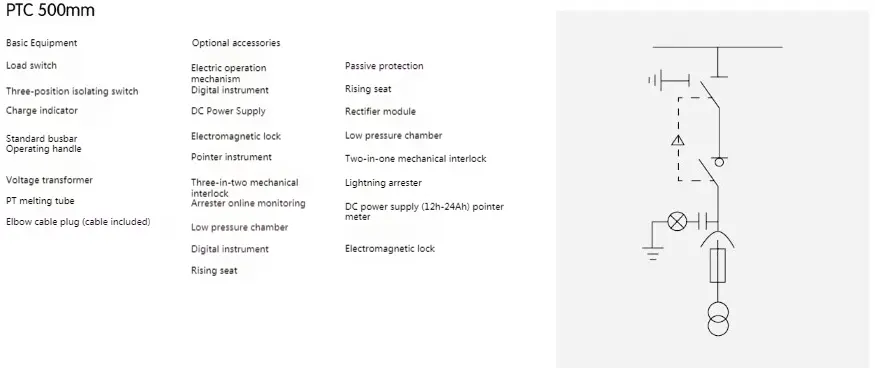

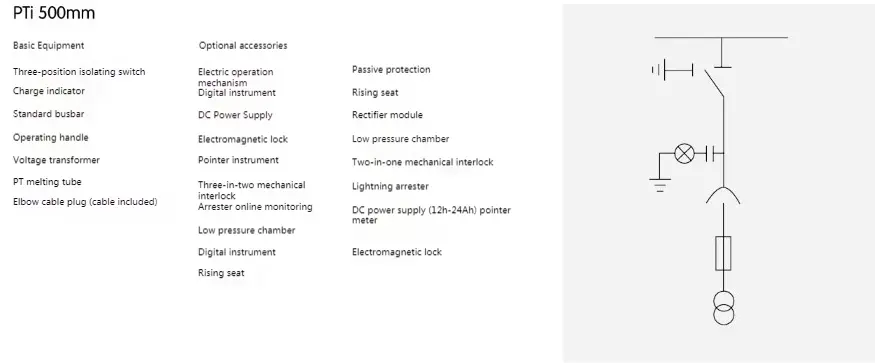

● Allokationsplan des Hochspannungsring -Netzschranks

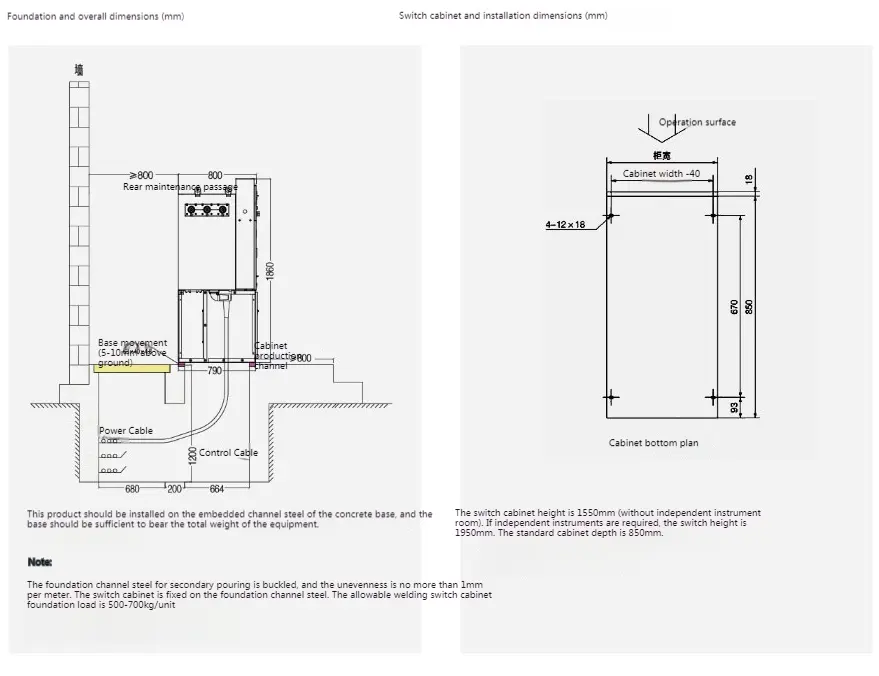

◆ Installationsanweisungen
