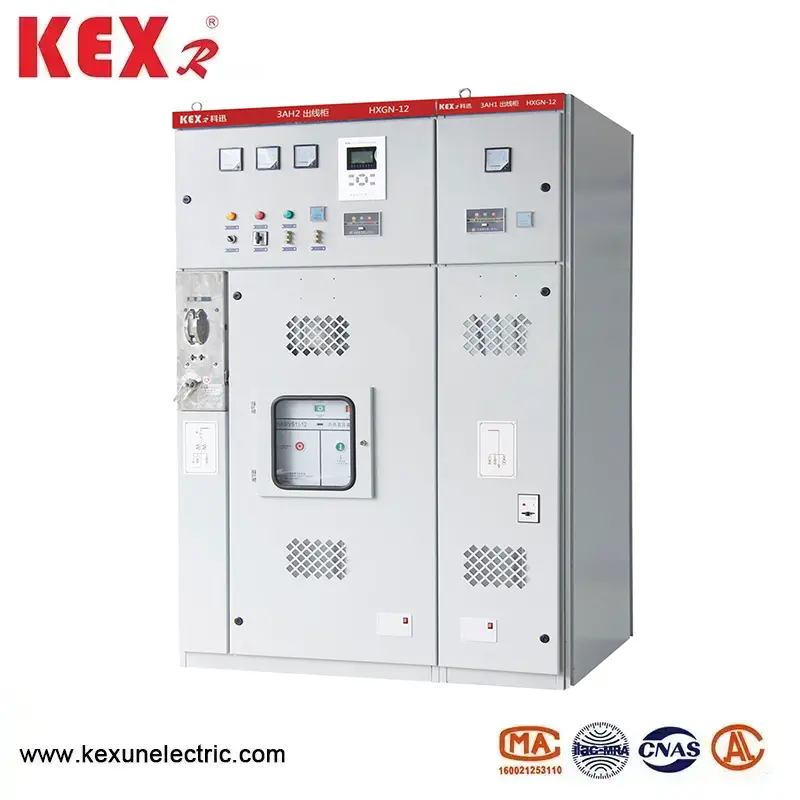

Modulare Ring -Haupteinheit

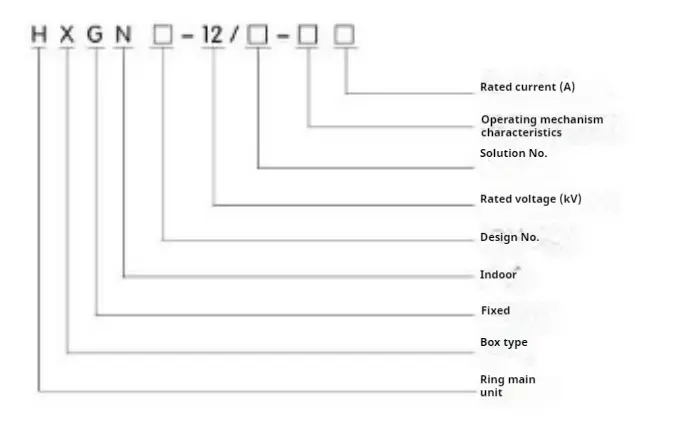

○ Modell Bedeutung

○ Hauptanwendungen und Anwendungsbereich des modularen Ring-Hauptgeräts vom HxGH-12-Typ HxGH-12

Die modulare Ring-Haupteinheit eignet sich für komplette Innenräume von 3,6-12 kV dreiphasigem Wechselstrom mit 50-Hz-Single-Bus-Abschnitt, der zum Empfangen und Verteilern von elektrischer Energie verwendet wird und die Funktionen zur Steuerung, dem Schutz und zur Überwachung der Schaltung haben. Es kann auf verschiedene Arten von Kraftwerken, Umspannwerken, Industrie- und Bergbauunternehmen, Hochhäusern und anderen Stellen angewendet werden und können auch mit Schränken von Ring-Netzwerkkabinen kombiniert werden, die für Schaltstationen verwendet werden können.

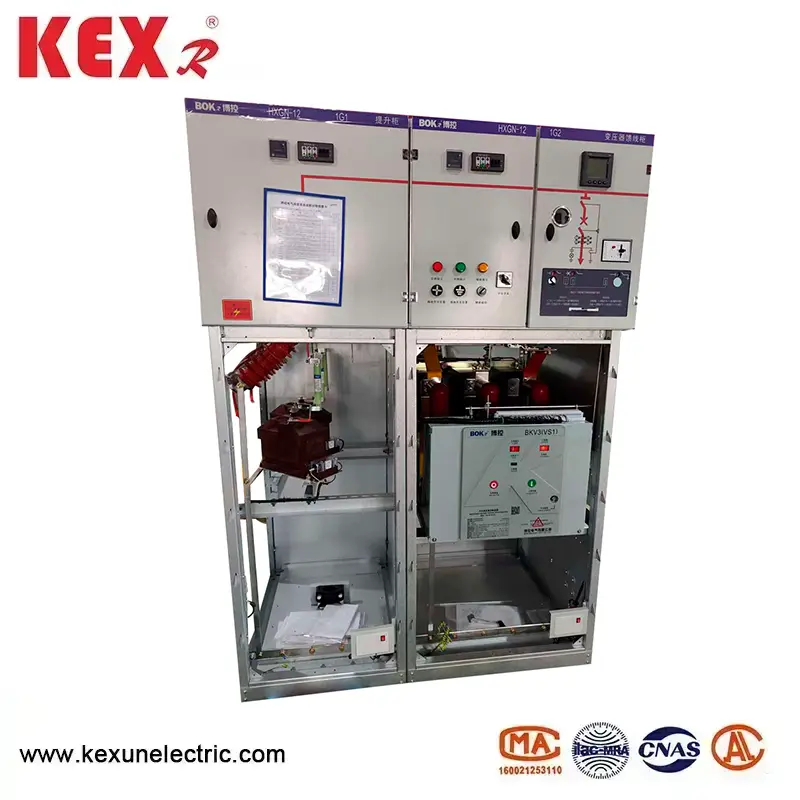

○ Hauptstruktur und Eigenschaften der modularen Haupteinheit vom HXGH-12-Typ modulare Ring

▶ Die modulare Ring-Haupteinheit ist mit hochwertigem Winkelstahl geschweißt.

▶ Der Leistungsschalterraum befindet sich im mittleren (unteren) Teil des Schranks, der für Installation, Debugging und Wartung geeignet ist. Der Standard ist mit ZN63AIVS1-12-Leistungsschalter ausgestattet, und es gibt einen Druckfreisetzungskanal, um die persönliche Sicherheit zu gewährleisten.

▶ Erweiterte und zuverlässige Drehscheuerfunktion kann verwendet werden, um beim Aufladen des Hauptbusses sicher in den Wartungsraum in den Leistungsschalterraum einzudringen. Der fortgeschrittene und zuverlässige Drehschützer kann bei der elektrifizierten Elektrifizierung des Hauptbusses sicher in den Leistungsschalterraum eintreten.

▶ Der Schutzniveau der modularen Ring -Haupteinheit ist IP2X.

▶ Ausgestattet mit zuverlässigem und voll funktionsfähigem obligatorischem mechanischem Verriegelungsgerät, das die Anforderungen von "fünf Vorsichtsmaßnahmen" einfach und effektiv erfüllen kann.

▶ haben ein schuldhaftes Erdungssystem.

▶ Die Tür ist mit einem Beobachtungsfenster ausgestattet, das den Arbeitszustand der Komponenten im Schrank deutlich beobachten kann.

▶ Der Betriebsmechanismus wird durch eine mechanische Schloss gesperrt, die zuverlässiger als XGN66-12 ist.

▶ Die eingehenden und ausgehenden Kabel sind niedriger als die Vorderseite des Schrankbodens.

○ Verwenden von Umgebungsbedingungen der modularen Haupteinheit vom HxGH-12-Typ Ring

1. Die Obergrenze der Umgebungstemperatur beträgt +40 ℃ und die untere Grenze beträgt -10 ° C;

2. Die Höhe der modularen Ring -Haupteinheit sollte weniger als 1000 m betragen.

3. Der tägliche Durchschnittswert der relativen Luftfeuchtigkeit beträgt nicht mehr als 95%, und der monatliche Durchschnittswert beträgt nicht mehr als 90%. Der tägliche Durchschnittswert von Wasserdampf beträgt nicht mehr als 2,2 x 10-3 MPa und der monatliche Durchschnittswert beträgt 1,8 x 10-3 MPa.

● Haupttechnischer Hauptparameter des HXGN □ -12 modularer Ring Haupteinheit
