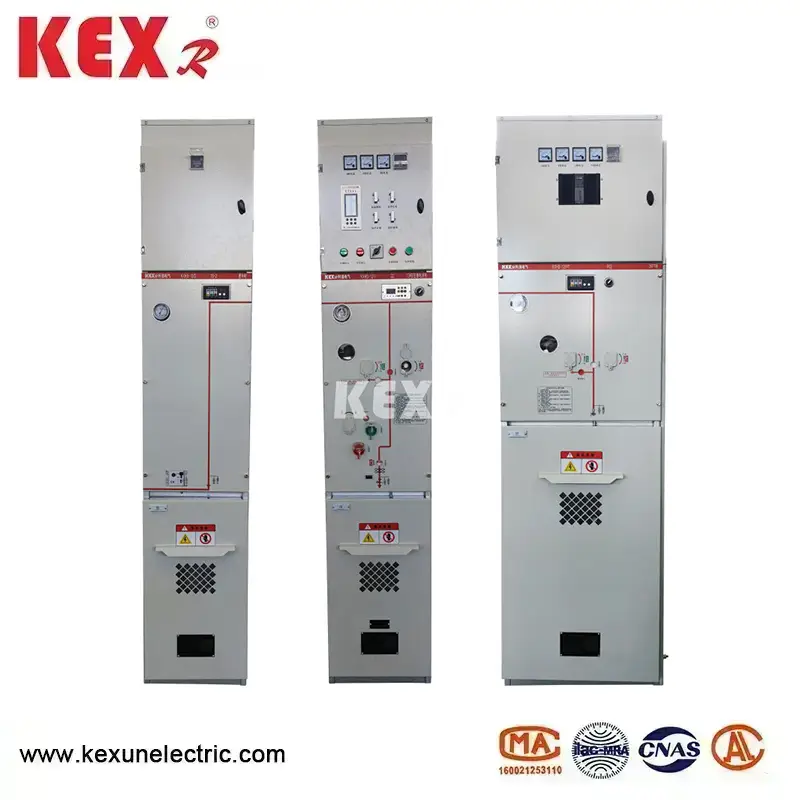

Umweltfreundlicher gasisolierter Schaltschrank
Der von der chinesischen Fabrik Kexun Electric Co.,Ltd hergestellte umweltfreundliche gasisolierte Schaltschrank zeichnet sich durch einfache Struktur, flexiblen Betrieb, zuverlässige Verriegelung und bequeme Installation aus und eignet sich besonders für die Stromverteilung in städtischen Wohngebieten, kleinen sekundären Umspannwerken, Schaltstationen, Kabelabzweigkästen, kastenförmigen Umspannwerken, Industrie- und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen, Windkraftanlagen, Krankenhäusern, Stadien, Eisenbahnen, Tunneln und anderen Orten.
Modell: KXHB-12
Marke: KEXR
Modell: KXHB-12
Marke: KEXR
●Komponenten
1.Amperemeter

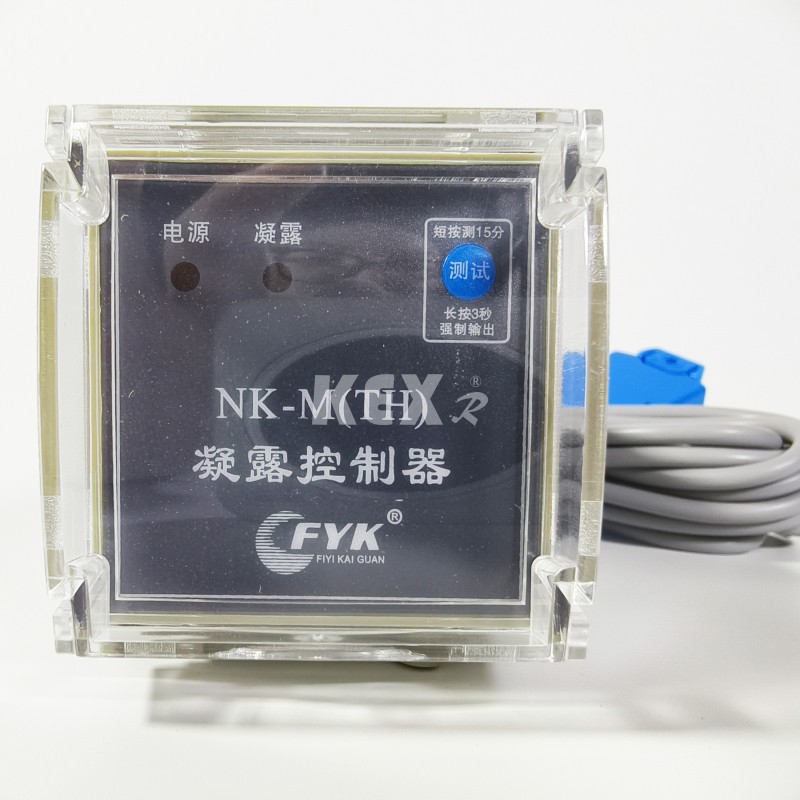

2.Kondensationsregler
3.Mikrocomputer-Schutzgerät

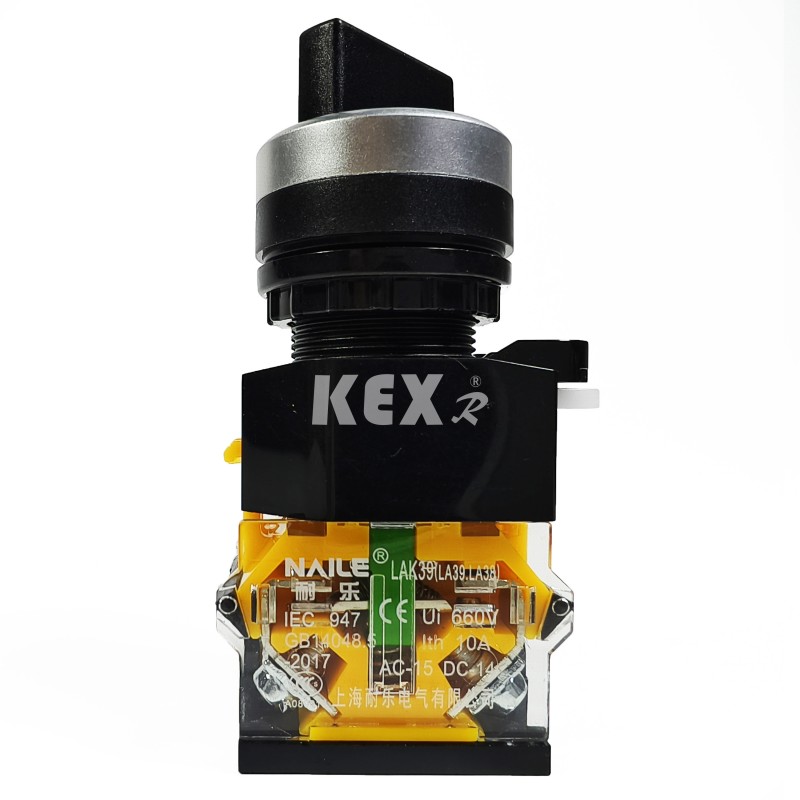

4. Taste
5. Teilentladungsdetektor

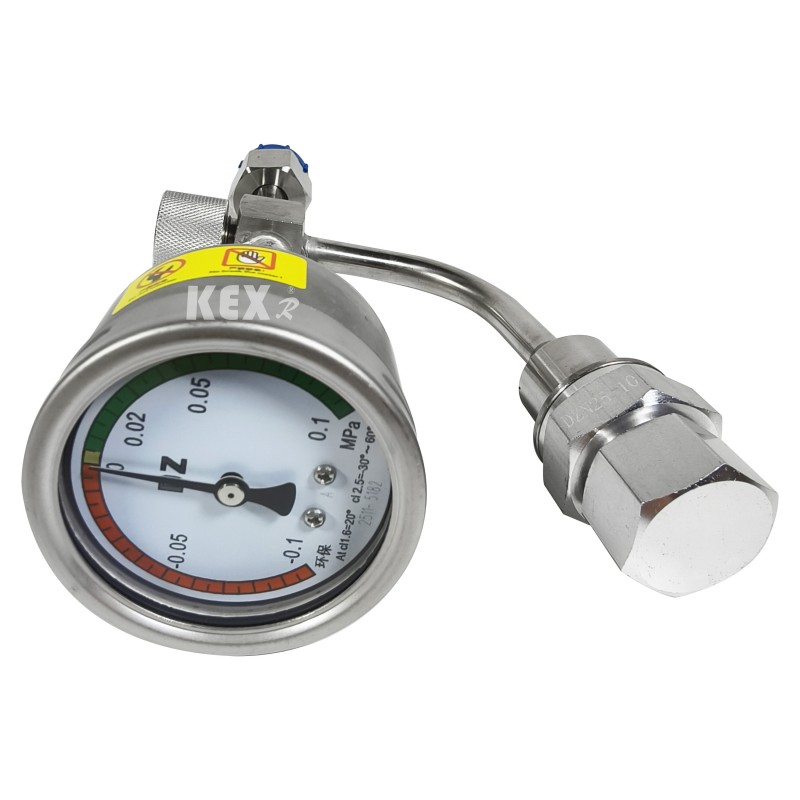

6.Barometer

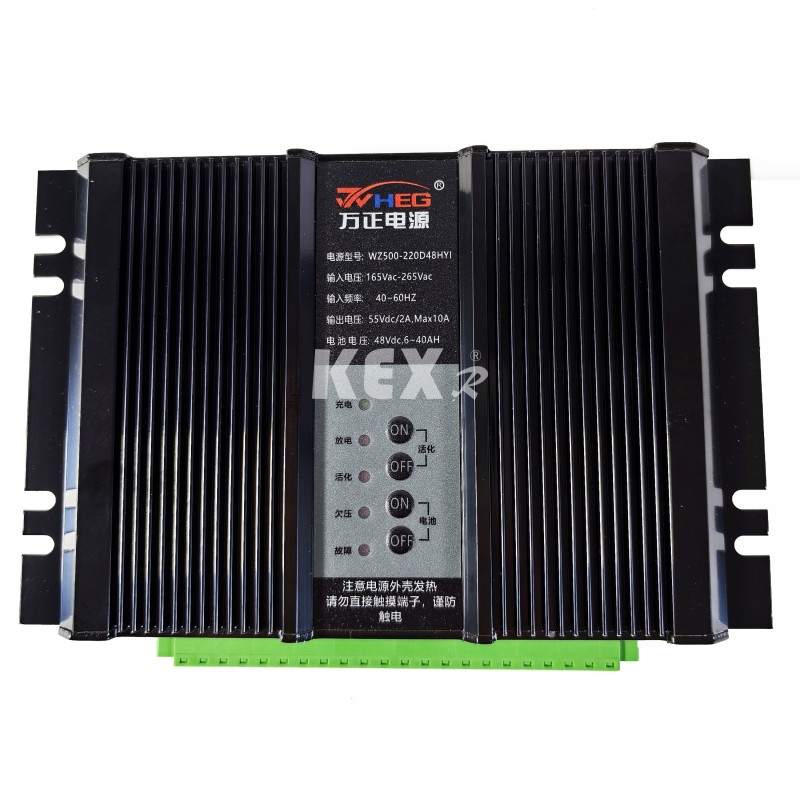

7.Stromversorgung

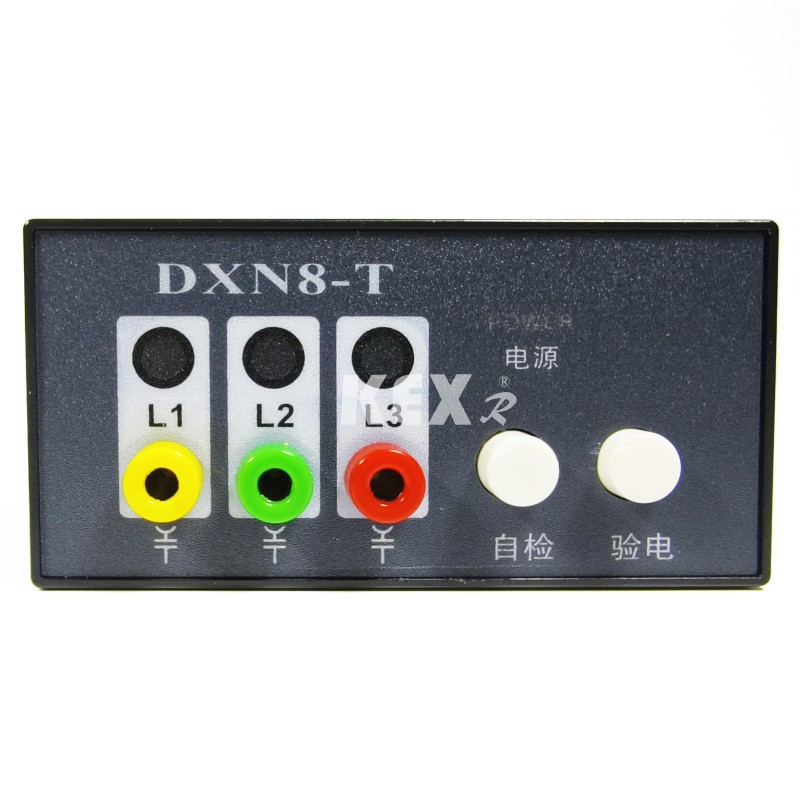

8. Ladeanzeige
10. Elektromagnetisches Schloss

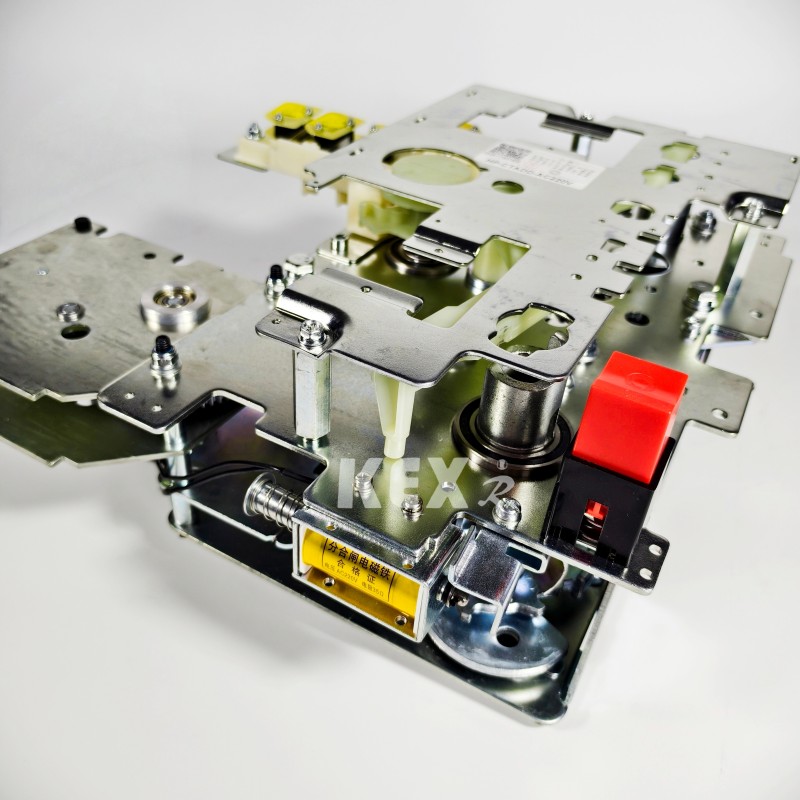

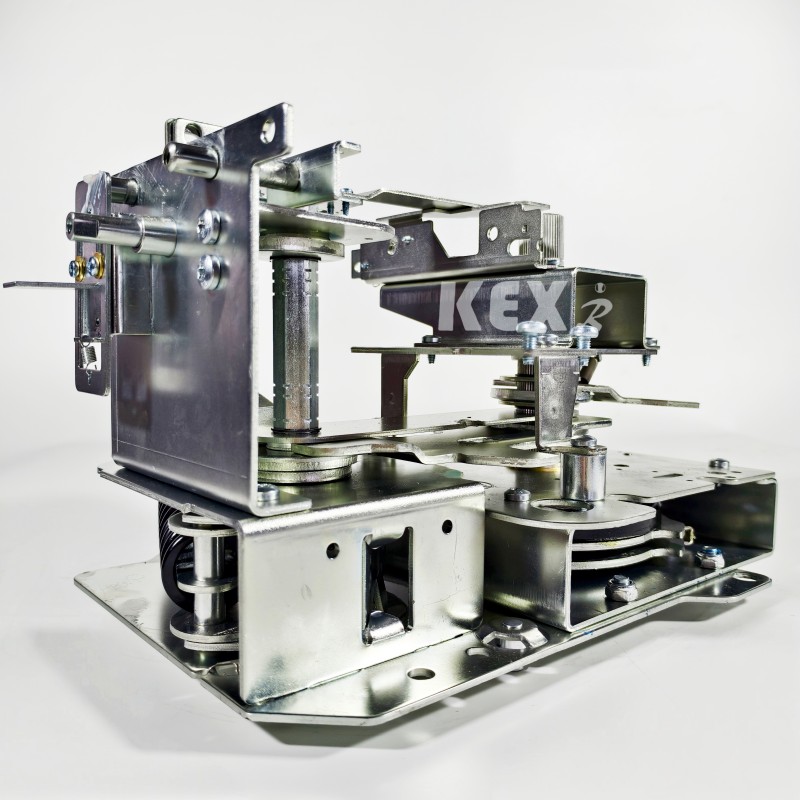

11. Manueller Betätigungsmechanismus
12. Elektrischer Antriebsmechanismus

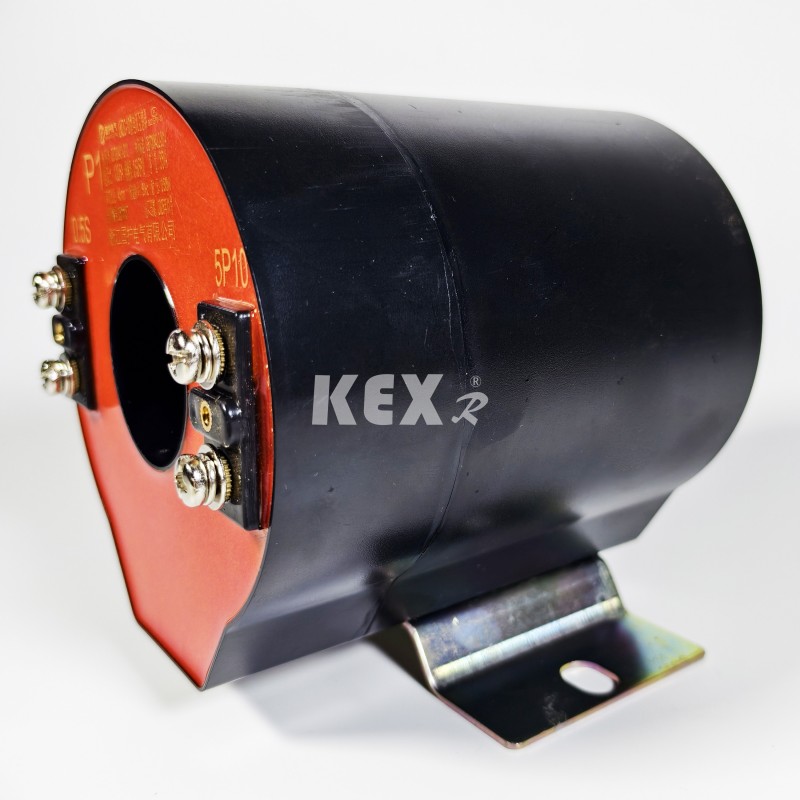

16. CT

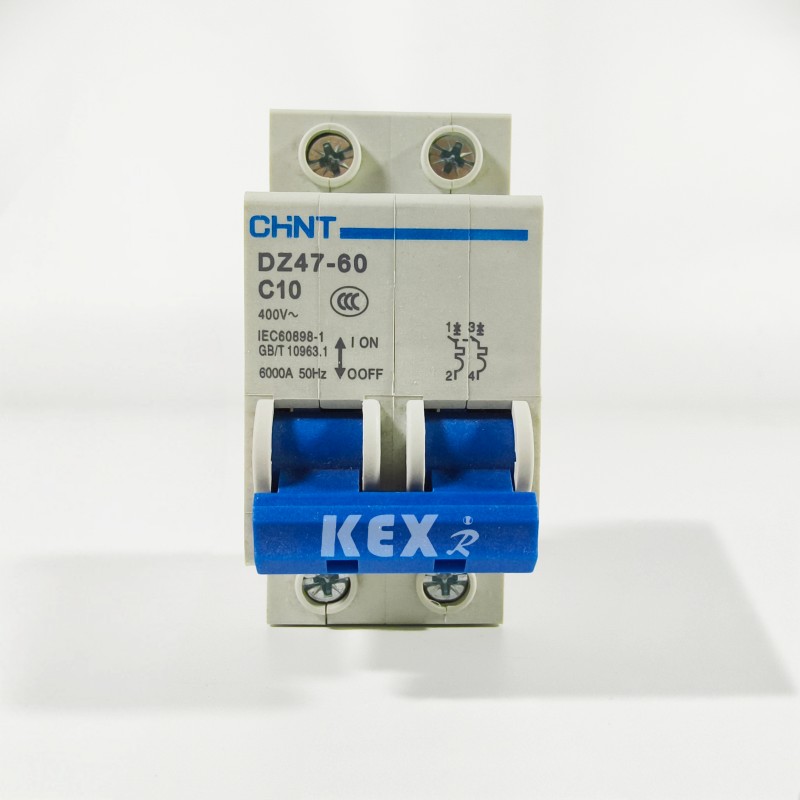

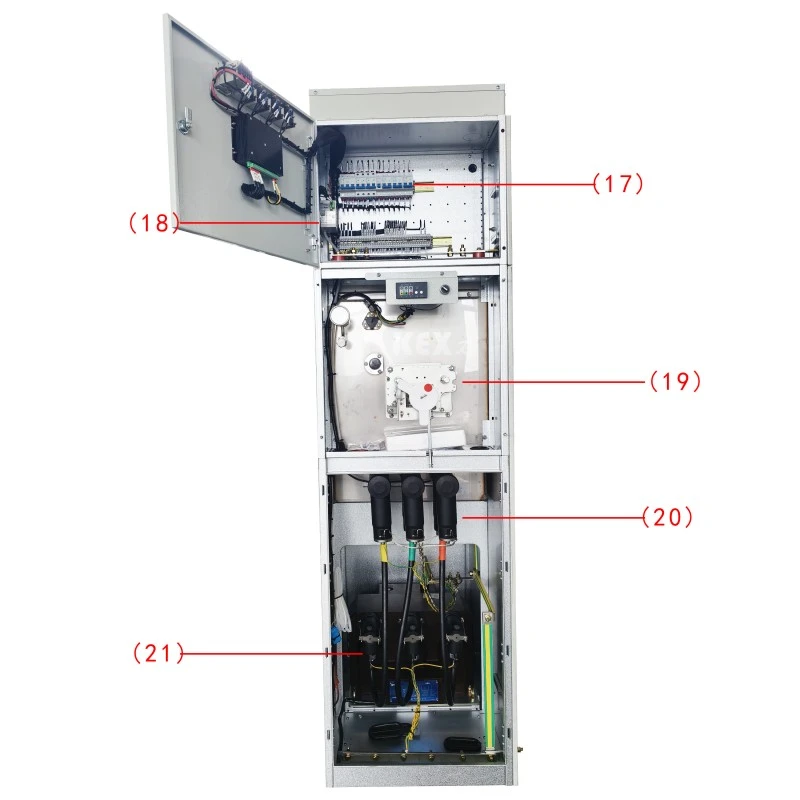

17.MCB

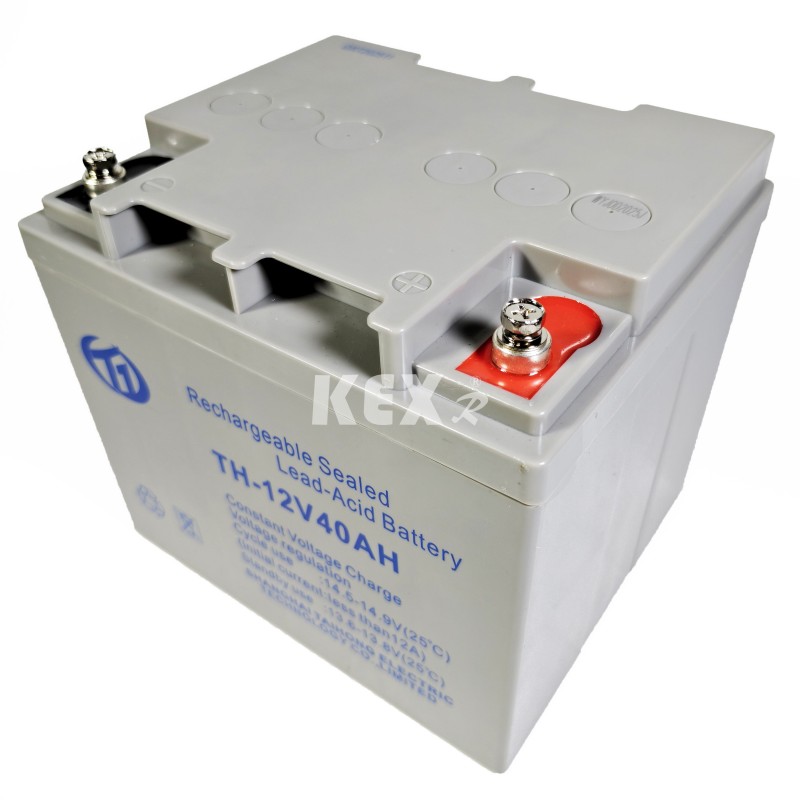

18.Akku

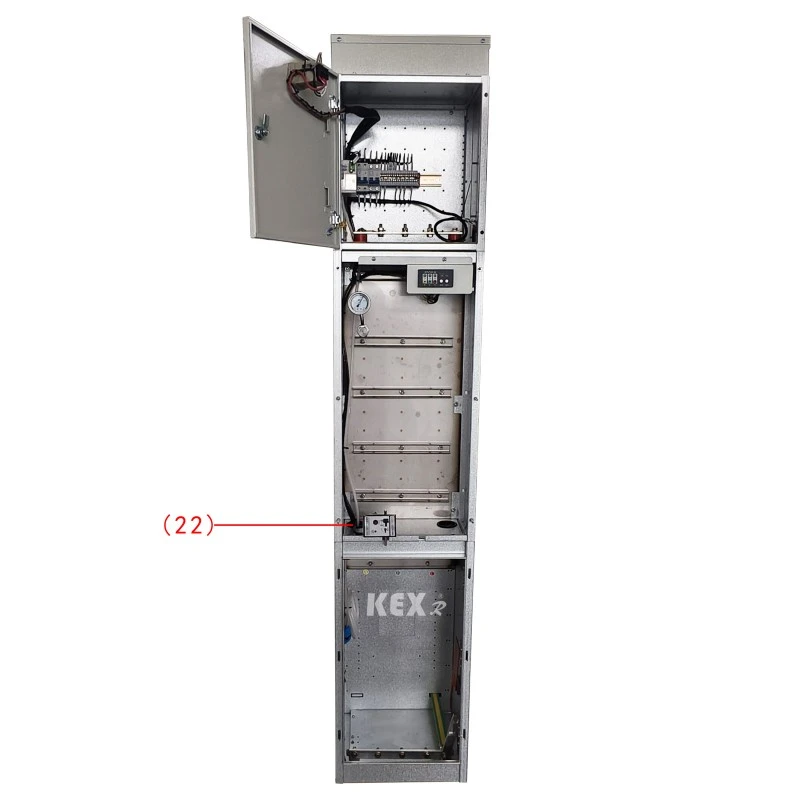

20. Kabelstecker
● Nutzungsbedingungen
◆ Temperatur: -25~45℃
◆ Maximale Tagestemperatur: 35℃
◆ IP-Schutzart: Gehäusedichtung IP67, Schaltschrankgehäuse IP4x
◆Die Umgebungsluft des umweltfreundlichen gasisolierten Schaltschranks sollte offensichtlich nicht durch korrosive brennbare Gase und Wasserdampf verunreinigt sein.
◆Es gibt keine häufigen heftigen Vibrationsstellen und das raue Design unter rauen Teilen erfüllt verschiedene Anforderungen.
● Standards
Der umweltfreundliche gasisolierte Schaltschrank vom Typ KXHB-12 erfüllt die folgenden Standards
◆Gemeinsame technische Anforderungen der GB/T 1022-Standards für Hochspannungsschaltanlagen und -steuergeräte. ◆ GB/T39063640,5 kV AC metallgekapselte Schalt- und Steuergeräte.
◆ GB/T1985 Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter
◆ GB/T38043.6-40,5 kV AC Hochspannungs-Lastschalter
◆ GB/T1984 Hochspannungs-Wechselstrom-Leistungsschalter
◆ GB/T4208 IP-Code des Gehäuseschutzniveaus
◆ GB/T7354 Teilentladungsmessung
◆ GB/T311.1 Isolationskoordination Teil 1: Definition, Grundsätze und Regeln
●Technische Parametertabelle des umweltfreundlichen gasisolierten Schaltschranks
◆ Leistungsschalterschrank
|
Artikel |
Einheit |
Daten |
|||
|
Nennspannung |
KV |
12 |
|||
|
Nennfrequenz |
HZ |
50 |
|||
|
Bewerteter Isoliergrad |
1Min Arbeitsfrequenz standhalten Stromspannung |
Zur Erde, Phase zu Phase |
KV |
42 |
|
|
Brechen |
48 |
||||
|
Lichtimpulsfestigkeit (Spitze) |
Zur Erde, Phase zu Phase |
KV |
75 |
||
|
Brechen |
85 |
||||
|
1 Minute Spannungsfestigkeit des Hilfs-/Steuerkreises (zur Erde) |
KV |
2 |
|||
|
Nennstrom |
A |
630 |
|||
|
Bemessungskurzzeitstromfestigkeit (virtueller Wert) |
Hauptstromkreis/Erdungsschalter |
kA |
25/4s |
||
|
Erdungskreis |
kA |
21,7/4s |
|||
|
Bewerteter Spitzenstrom |
Hauptstromkreis/Erdungsschalter |
kA |
63 |
||
|
Erdungskreis |
kA |
54.5 |
|||
|
Nenn-Kurzschlussausschaltstrom und -zeiten |
kA/Zeit |
25/30 |
|||
|
Nenn-Kurzschluss-Schließstrom (Spitze) |
kA |
63 |
|||
|
Bemessungsstrom für Kabelladeunterbrechung |
A |
25 |
|||
|
Bemessungsbetriebsfolge des Leistungsschalters O-0,3s-CO-180s-CO |
|
|
|||
|
Mechanisches Leben |
Leistungsschalter/Trennschalter |
Zeit |
10000/3000 |
||
|
IP-Abschluss |
Versiegelte Box |
|
IP67 |
||
|
Schaltanlagengehäuse |
|
IP4X |
|||
|
Gasspannung |
Nenn-Gasladezustand (20℃, Manometerspannung) |
Mpa |
0.02 |
||
|
Nenngas Min. Funktionsniveau (20℃, Manometerspannung) |
Mpa |
0 |
|||
|
Dichtungsleistung, |
Jährliche Leckrate |
%/Jahr |
≤0,05 |
||
◆Schaltschrank beladen
|
Artikel |
Einheit |
Daten |
|||
|
Nennspannung |
KV |
12 |
|||
|
Nennfrequenz |
HZ |
50 |
|||
|
Bewerteter Isoliergrad |
1Min Arbeitsfrequenz standhalten Stromspannung |
|
KV
|
|
|
|
|
|
||||
|
Lichtimpulsfestigkeit (Spitze) |
|
KV
|
|
||
|
|
|
||||
|
1 Minute Spannungsfestigkeit des Hilfs-/Steuerkreises (zur Erde) |
KV |
2 |
|||
|
Nennstrom |
A |
630 |
|||
|
Bemessungskurzzeitstromfestigkeit (virtueller Wert) |
Hauptstromkreis/Erdungsschalter |
KA |
25/4s |
||
|
Erdungskreis |
KA |
21,7/4s |
|||
|
Bewerteter Spitzenstrom |
Hauptstromkreis/Erdungsschalter |
KA |
63 |
||
|
Erdungskreis |
KA |
54.5 |
|||
|
Nenn-Kurzschluss-Schließstrom (Spitze) |
Lastschalter/Erdungsschalter |
KA |
63 |
||
|
Bemessungsunterbrechungsstrom der aktiven Last |
A |
630 |
|||
|
Bemessungsunterbrechungsstrom im geschlossenen Regelkreis |
A |
630 |
|||
|
5 % Bemessungsunterbrechungsstrom der aktiven Last |
A |
31.5 |
|||
|
Bemessungsstrom für Kabelladeunterbrechung |
A |
10 |
|||
|
Bewertete aktive Lastpausenzeiten |
Zeit |
100 |
|||
|
Unterbrechung des Erdschlussstroms |
A/Zeit |
31,5/10 |
|||
|
Bei Erdschluss wird der Ladestrom von Leitungen und Kabeln unterbrochen. |
A/Zeit |
17,4/10 |
|||
|
Mechanisches Leben |
Leistungsschalter/Trennschalter |
A/Zeit |
10000/3000 |
||
|
IP-Abschluss |
Versiegelte Box |
|
IP67 |
||
|
Schaltanlagengehäuse |
|
IP4X |
|||
|
Gasspannung |
Nenn-Gasladezustand (20℃, Manometerspannung) |
Mpa |
0.02 |
||
|
Nenngas Min. Funktionsniveau (20℃, Manometerspannung) |
Mpa |
0 |
|||
|
Dichtungsleistung, |
Jährliche Leckrate |
%/Jahr |
≤0,05 |
||
● Schrankkonfigurationsschema

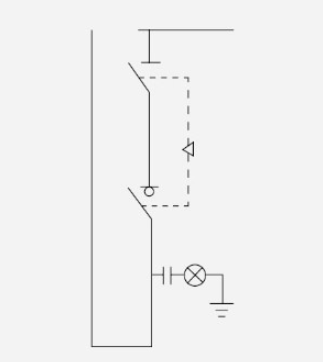

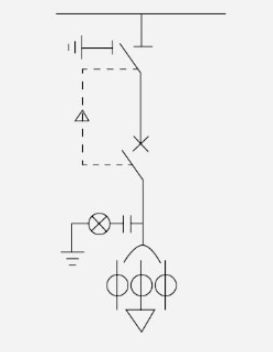

○ Schema 1
CL650mm
◆Basiszubehör
▶Lastschalter
▶Zwei-Stationen-Trennschalter
▶Live-Anzeigeanzeige
▶Standard-Sammelschiene
▶Bediengriff
▶Sammelschiene kontaktieren
◇optionales Zubehör
▶Elektrischer Antriebsmechanismus
▶Digitales Anzeigeinstrument
▶ Elektromagnetisches Verriegelungszeigerinstrument mit Gleichstromversorgung
▶Drei in zwei mechanische Verriegelung
▶Online-Überwachung der Niederspannungskammer des Ableiters
▶Digitales Anzeigeinstrument
▶Passiver Schutz
▶Erhöhender Sitz
▶Gleichrichtermodul
▶Niederspannungskammer
▶Zwei-in-eins-Blitzableiter mit mechanischer Verriegelung
▶Gleichstromversorgung (12h-24Ah), Zeigerinstrument, elektromagnetische Verriegelung. Hochklappbarer Sitz

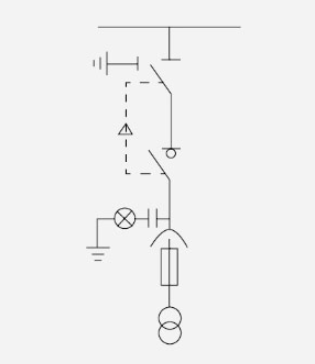

PTC500mm
◆Basiszubehör
▶Lastschalter
▶Live-Anzeige des Drei-Stationen-Trennschalters im Standard-Busbetrieb
▶Griff Spannungswandler
▶PT-verschmolzenes Rohr
▶Winkelkabelstecker (inkl. Kabel)
◇optionales Zubehör
▶Elektrischer Antriebsmechanismus
▶Digitales Anzeigeinstrument
▶ Elektromagnetisches Verriegelungszeigerinstrument mit Gleichstromversorgung
▶Drei in zwei mechanische Verriegelungen. Online-Überwachung des Ableiters
▶Niederspannungskammer
▶Digitales Anzeigeinstrument
▶Passiver Schutz
▶Erhöhen des Sitzes Gleichrichtermodul
▶Niederspannungskammer
▶Zwei in einem Gerät mit mechanischer Verriegelung
▶Gleichstromversorgung (12h-24Ah), elektromagnetische Verriegelung des Zeigerinstruments
▶Erhöhender Sitz
PTi500mm
◆Basiszubehör
▶Trennschalter mit drei Stationen
▶Geladene Anzeige
▶Standardbus
▶Bediengriff
▶Spannungstransformator
▶PT-verschmolzenes Rohr
▶Winkelkabelstecker (inkl. Kabel)
◇optionales Zubehör
▶Elektrischer Antriebsmechanismus
▶Digitales Anzeigeinstrument
▶ Elektromagnetisches Verriegelungszeigerinstrument mit Gleichstromversorgung
▶Drei in zwei mechanische Verriegelung
▶Online-Überwachung des Ableiters
▶Niederspannungskammer
▶Digitales Anzeigeinstrument
▶Passiver Schutz
▶Erhöhender Sitz
▶Gleichrichtermodul
▶Niederspannungskammer
▶Zwei in einem mechanischen Verriegelungsableiter
▶Gleichstromversorgung (12h-24Ah), elektromagnetische Verriegelung des Zeigerinstruments
▶Erhöhender Sitz
PT 500mm
◆Basiszubehör
▶Geladene Anzeige
▶Standardbus
▶Spannungstransformator
▶PT-verschmolzenes Rohr
▶Winkelkabelstecker (inkl. Kabel)
◇optionales Zubehör
▶Elektrischer Antriebsmechanismus
▶Digitales Anzeigeinstrument
▶ Elektromagnetisches Verriegelungszeigerinstrument mit Gleichstromversorgung
▶Drei in zwei mechanische Verriegelung
▶Online-Überwachung des Ableiters
▶Niederspannungskammer
▶Digitales Anzeigeinstrument
▶Passiver Schutz
▶Erhöhender Sitz
▶Gleichrichtermodul
▶Niederspannungskammer
▶Zwei in einem mechanischen Verriegelungsableiter
▶Gleichstromversorgung (12h-24Ah), elektromagnetische Verriegelung des Zeigerinstruments
▶Erhöhender Sitz
PTS500
◆Basiszubehör
▶Spannungstransformator
▶PT-verschmolzenes Rohr
▶Winkelkabelstecker (inkl. Kabel)
◇optionales Zubehör
▶Blitzableiter
▶Online-Überwachung des Ableiters
▶Gleichstromversorgung (12h-24Ah)
▶Niederspannungskammer-Zeigerinstrument
▶Elektromagnetische Verriegelung des digitalen Anzeigeinstruments
▶Erhöhender Sitz
M 650mm
◆Basiszubehör
▶Geladene Anzeige
▶Langer und kurzer Bus
▶Transferbus
▶Spannungstransformator
▶PT-Dosierbehälter mit verschmolzenem Rohr
▶Spannungstransformator
◇optionales Zubehör
▶Niederspannungskammer-Zeigerinstrument
▶Elektromagnetische Verriegelung des digitalen Anzeigeinstruments
▶Erhöhender Sitz
▶Temperatur- und Feuchtigkeitsregler
Hinweis: Wenn vor dem PT ein positiver Trennschalter hinzugefügt wird, sollte die Breite des Schranks auf 1000 mm geändert werden und andere Abmessungen bleiben unverändert.
○ Schema 2
C 420mm
◆Basiszubehör
▶Trennschalter mit drei Stationen
▶Geladene Anzeige
▶Standardbus
▶Bediengriff
▶Lastschalter
◇optionales Zubehör
▶Blitzableiter mit elektrischem Antrieb
▶Umfassende Versicherung
▶Digitales Anzeigeinstrument
▶Elektromagnetische Verriegelung der Gleichstromversorgung
▶Nullsystemtransformator
▶Störungsanzeige (mit Temperaturmessung) Zeigerinstrument ▶Online-Überwachung des Ableiters
▶Passiver Schutz
▶Erhöhender Sitz
▶Gleichrichtermodul
▶Durchgangsstromwandler
▶Fehleranzeige EKL-4
▶Niederspannungskammer
▶Zwei in einer mechanischen Verriegelung
▶Verriegelungsvorrichtung für die Erdung der Eingangsleitung
▶Drei in zwei mechanische Verriegelung
▶Kabelzubehör
V 420mm
◆Basiszubehör
▶3-Positionen-Trennschalter
▶Geladene Anzeige
▶Standard-Sammelschiene
▶Bediengriff
▶Leistungsschalter
▶CT
◇optionales Zubehör
▶Elektrischer Antriebsmechanismus
▶Gerät ausweichen
▶Umfassende Versicherung
▶Digitales Anzeigeinstrument
▶Elektromagnetische Verriegelung der Gleichstromversorgung
▶Nullsystemtransformator
▶Störungsanzeige (mit Temperaturmessung) Zeigerinstrument
▶Online-Überwachung des Ableiters
▶Passiver Schutz
▶Erhöhender Sitz
▶Gleichrichtermodul
▶Durchgangsstromwandler
▶Fehleranzeige EKL-4 Niederspannungskammer
▶Zwei in einer mechanischen Verriegelung
▶Verriegelungsvorrichtung für die Erdung der Eingangsleitung
▶Drei in zwei mechanische Verriegelung
▶Kabelzubehör
V 650mm
◆Basiszubehör
▶Zwei-Stationen-Trennschalter
▶Geladene Anzeige
▶Standardbus
▶Betätigungshebel des Leistungsschalters
▶Stromwandler
▶Bus verbinden
◇optionales Zubehör
▶Elektrischer Antriebsmechanismus
▶Umfassende Versicherung
▶Niederspannungskammer
▶Zwei in einer mechanischen Verriegelung
▶Drei in zwei mechanische Verriegelung
▶Zeigerinstrument für Gleichstromversorgung
▶Digitales Anzeigeinstrument
▶Erhöhender Sitz
▶Passives Schutzgleichrichtermodul
▶Elektromagnetisches Schloss
○ Schema 3
DI 420mm
◆Basiszubehör
▶Geladene Anzeige
▶Standard-Sammelschiene
◇optionales Zubehör
▶Ableiter für Kabelzubehör
▶Online-Überwachung des Ableiters
▶Störungsanzeige EKL-4 Störungsanzeige (mit Temperaturmessung) ▶Elektromagnetische Verriegelung
▶Erhöhender Sitz
DI 420mm
◆Basiszubehör
▶Geladene Anzeige
▶Standard-Sammelschiene
▶Bediengriff
▶2-Positionen-Trennschalter
◇optionales Zubehör
▶Niederspannungskammer
▶Zwei in einer mechanischen Verriegelung
▶Drei in zwei mechanische Verriegelung
▶Hebesitz mit elektromagnetischer Verriegelung

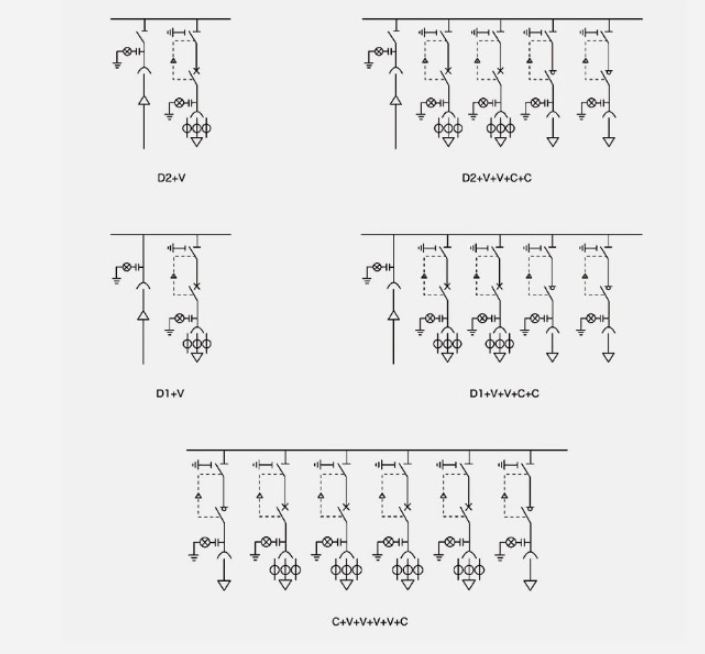

●Typische Schemakombination 1
Hinweis: Das obige typische Kombinationsreferenzschema kann je nach den Bedürfnissen der Benutzer auf verschiedene Weise kombiniert werden.

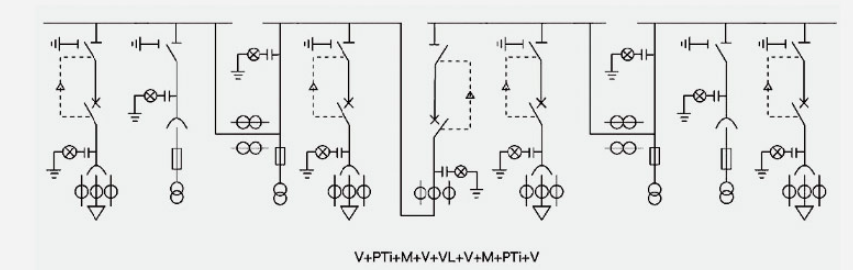

Typische Schemakombination 2
Hinweis: Das obige typische Kombinationsreferenzschema kann je nach den Bedürfnissen der Benutzer auf verschiedene Weise kombiniert werden.
ATS-Segmentierungsschema
● Bedienungsanleitung des Schalters
Schalterposition, Zustand und Verriegelung
Arbeitsschritte:
Kraftübertragung: Hängen (schließen) Sie die obere und untere Tür mit einem Leistungsschalter (Lastschalter) → den Erdungsschalter mit einem Trennschalter → den Leistungsschalter (Lastschalter) mit einer Kraftübertragung ist abgeschlossen.
Stromausfall: Leistungsschalter (Lastschalter) → Trennschalter → Erdungsschalter → Leistungsschalter (Lastschalter) wird entlastet (geöffnet) und die Tür ist verdunkelt.
● Installationsanweisungen
◆Fundament und Gesamtabmessungen

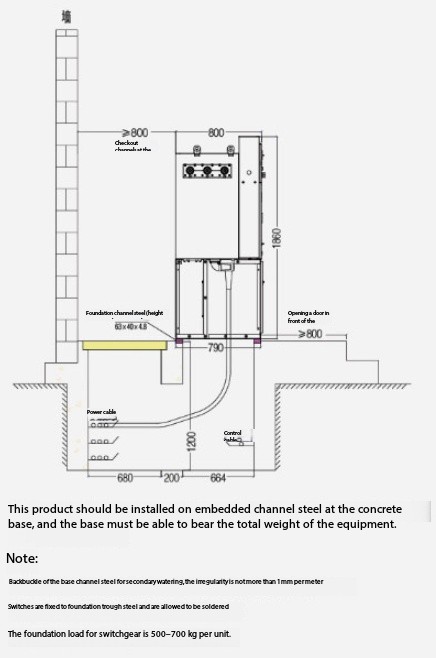

◆Schrank- und Gesamteinbaumaße
Hot-Tags: Umweltfreundlicher gasisolierter Schaltschrank
Verwandte Kategorie
Anfrage absenden
Kontaktinformation
-
Adresse
Nr. 228 Weishiqi Road, Yueqing Wirtschaftsentwicklungszone, Stadt Wenzhou, Provinz Zhejiang, China
-
Tel
-
Für Anfragen zu Kabelzweigboxen, Hochspannungsschaltanlagen, Niedrigspannungsschalter oder Preisliste überlassen Sie uns bitte Ihre E -Mail und wir werden uns innerhalb von 24 Stunden in Verbindung setzen.
