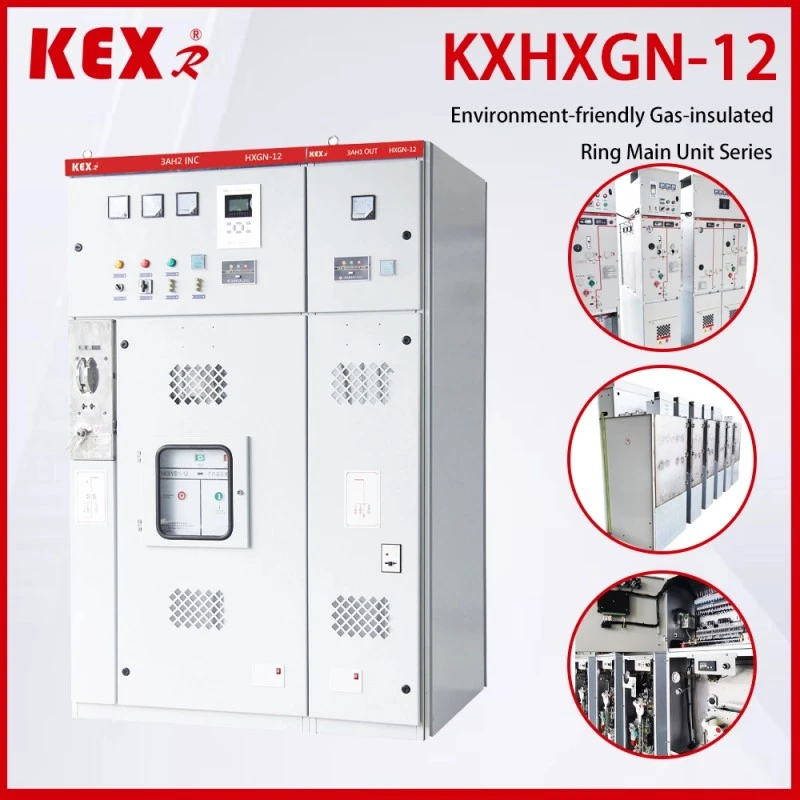

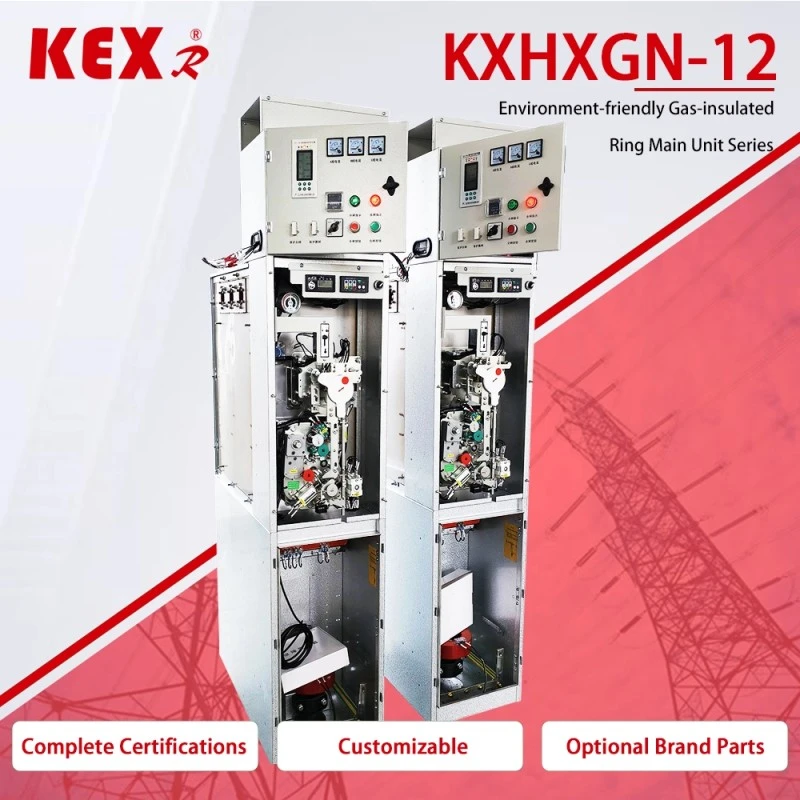

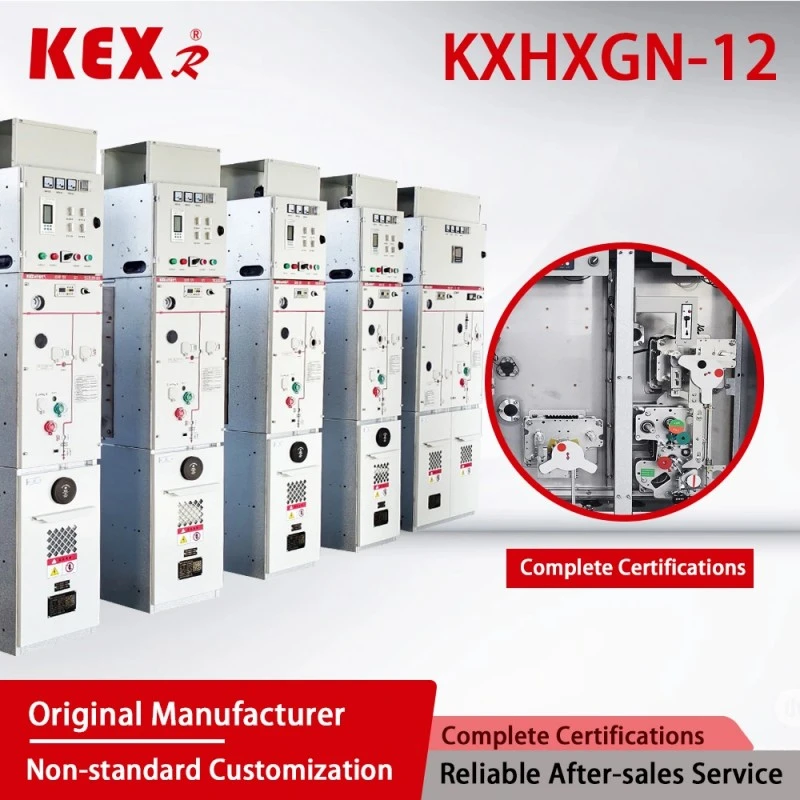

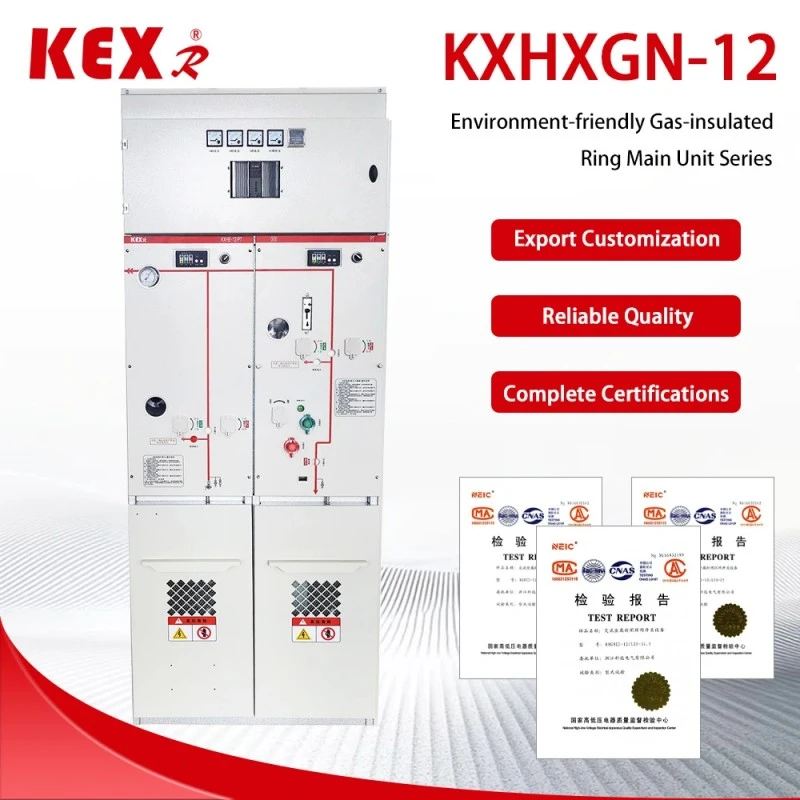

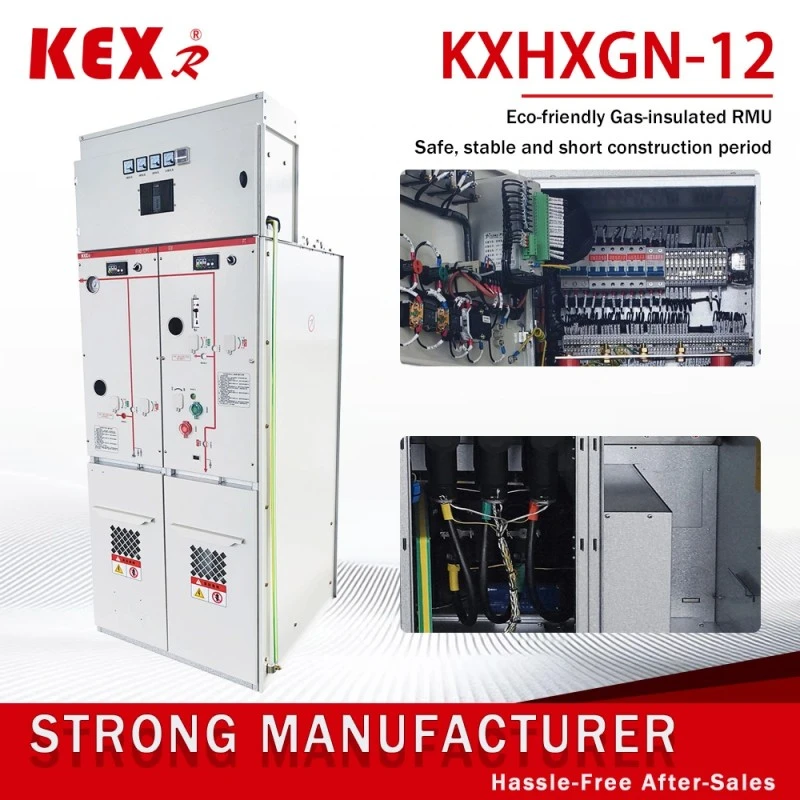

Umweltfreundliche Ringhaupteinheit

● Hauptmerkmal der umweltfreundlichen Ringhaupteinheit

(1) Vorteile für den Umweltschutz

◆Freies SF-Gas: Das umweltfreundliche Ringhauptgerät verwendet trockene Luft, Stickstoff oder ein neues Umweltschutzgas (wie G, Air Plus® usw.), was im Einklang mit den F-Gas-Vorschriften der EU und Chinas „Double Carbon“-Politik steht.

◆Geringe Kohlenstoffemission: Im Vergleich zu SF-Ringnetzwerkschränken geht das GWP (Global Warming Potential) gegen Null.

(2) Strukturelles Design

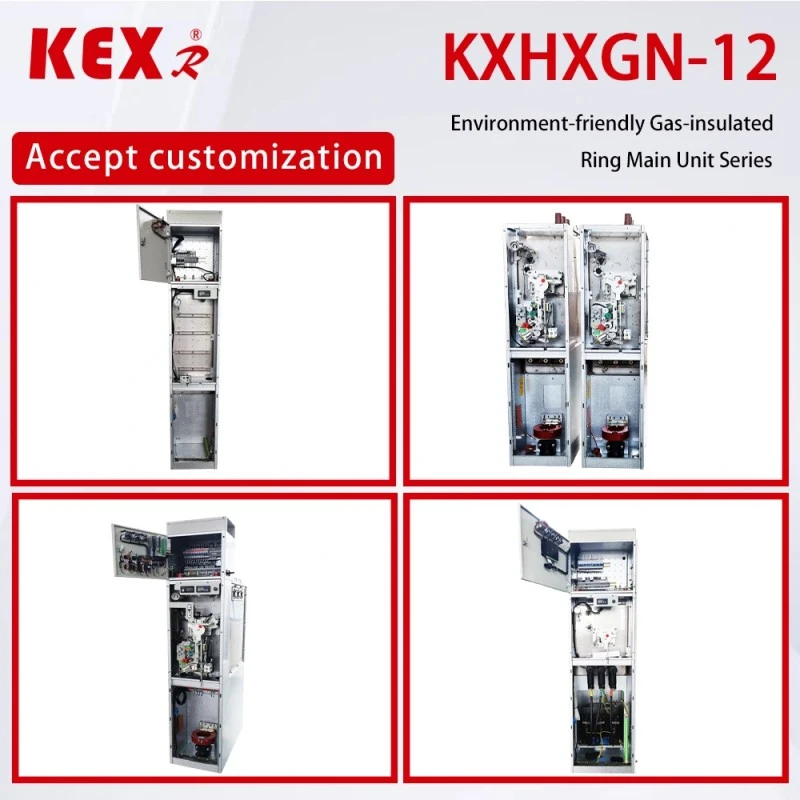

◆Modularer Aufbau: Die umweltfreundliche Ringhaupteinheit mit eingehender Leitung, ausgehender Leitung, Messung und PT kann erweitert werden.

◆Geschlossene Struktur: Die Schutzstufe der umweltfreundlichen Ringhaupteinheit erreicht IP67, was staubdicht, feuchtigkeitsbeständig und kondensationsbeständig ist und für raue Umgebungen geeignet ist.

◆Kompakte Größe: Es spart Platz als AIS-Ringnetzwerkschränke und ist umweltfreundlicher als herkömmliche SF₆ GIS.

(3) Intelligente Optionen

Intelligente Überwachung (z. B. DTU, Online-Temperaturmessung, Teilentladungsüberwachung usw.) kann ausgewählt werden, um den Zugriff auf das Internet der Dinge (IoT) zu unterstützen und Fernbetrieb und -wartung zu realisieren.

● Technische Parameter der umweltfreundlichen Ringleitungseinheit

◆ Leistungsschalterschrank

◆Schaltschrank beladen

● Implementierungsstandard der umweltfreundlichen Ringleitungseinheit

◆ Gemeinsame technische Anforderungen der GB/T 1022-Standards für Hochspannungsschaltanlagen und -steuergeräte.

◆ GB/T39063640,5 kV AC metallgekapselte Schalt- und Steuergeräte.

◆ GB/T1985 Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter

◆ GB/T38043.6-40,5 kV AC-Hochspannungs-Lastschalter

◆ GB/T1984 Hochspannungs-Wechselstrom-Leistungsschalter

◆ GB/T4208 IP-Code der Gehäuseschutzstufe

◆ GB/T7354 Teilentladungsmessung

◆ GB/T311.1 Isolationskoordination Teil 1: Definition, Grundsätze und Regeln

● Nutzungsbedingungen der umweltfreundlichen Ringleitungseinheit

◆ Maximale Temperatur: +45 Grad Celsius;

◆ Mindesttemperatur: -25 Grad Celsius;

◆ Höchsttemperatur: (24-Stunden-Durchschnitt) +35 Grad Celsius;

◆ Maximale durchschnittliche relative Luftfeuchtigkeit (24 Stunden 1: ≤ 95 %; Höhe: ≤ 1500 m; Seismische Kapazität: 8 Grad;

◆ Schutzart: Gehäusedichtung IP67, Schaltschrankgehäuse IP4x；

◆ Die Umgebungsluft sollte offensichtlich nicht durch ätzende brennbare Gase und Wasserdampf verunreinigt sein.

◆ Es gibt keine häufigen heftigen Vibrationen und das raue Design unter rauen Teilen erfüllt alle Arten von Anforderungen.

◆ Wenn es unter normalen Umgebungsbedingungen über GB/T3906 hinaus verwendet wird, muss der Benutzer mit KEXR verhandeln

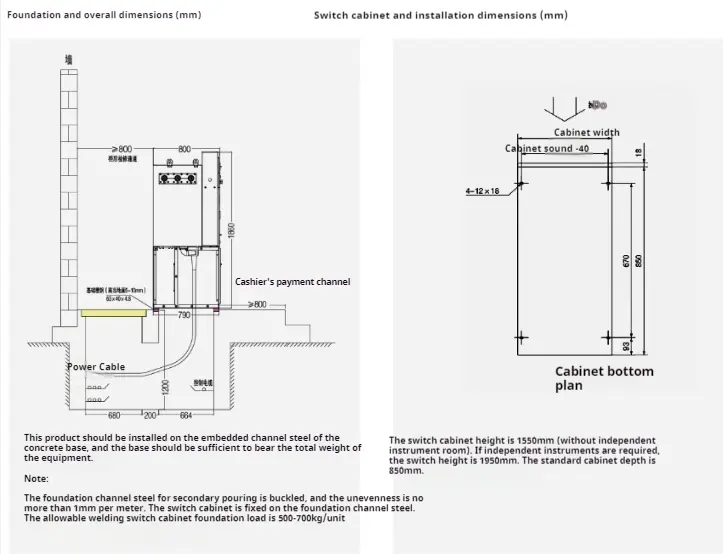

● Installationsanweisungen
