AIS -Schalter

KXHXGN-12-AIS-Schaltanlagen vom Typ KXHXGN-12, der von Kexr, einem Lieferanten für Stromübertragungs- und Verteilungsgeräte in China, erzeugt wird, ist ein 12-kV-Gas-isoliertes Ring-Netzwerkkabinett (C-GIS) mit Umweltschutzgas (wie Trockenluft, Stickstoff- oder gemischtem Gas) als Isolationsmedium, die für die Antriebsantrieb sowie die Eröffnung von Isolationsstationen geeignet sind.
Modell: kxhxgn-12
Marke: Kexr

Anfrage absenden

Produktbeschreibung

● Hauptmerkmal der AIS -Schaltanlage

(1) Umweltschutzvorteile

◆ Kostenlose SFGAs: AIS-Schaltanlagerung wird verwendet, wie trockene Luft, Stickstoff oder neues Umweltschutzgas (wie G, AirPlus® usw.) verwendet, was den EU F-Gas-Vorschriften und Chinas "Double Carbon" -Politik entspricht.

◆ Niedrige Kohlenstoffemission: Im Vergleich zum SF -Ring -Netzwerkschrank nähert sich GWP (Global Warming Potential) Null.

(2) strukturelles Design

◆ Modulares Design: Die AIS -Schaltereinheit der eingehenden Linie, ausgehende Linie, Messung und PT kann erweitert werden.

◆ Schloss Struktur: Das Schutzniveau der AIS-Schaltanlage erreicht IP67, das staubdicht, feuchtigkeitsdicht und kondensationssicher ist, geeignet für harte Umgebungen.

◆ Kompakte Größe: Es spart Platz als AIS -Ring -Netzwerkschrank und ist umweltfreundlicher als herkömmliche SF₆ GIS.

(3) Intelligente Optionen

Intelligente Überwachung (wie DTU, Online -Temperaturmessung, teilweise Entladungsüberwachung usw.) können ausgewählt werden, um den Zugang zu Internet of Things (IoT) zu unterstützen und den Fernbedienung und Wartung zu realisieren.

● Technische Parameter der AIS -Schaltanlage

◆ Kreislaufschalterschrank

Artikel				Einheit	Daten
Nennspannung				KV	12
Bewertungsfrequenz				Hz	50
Bewertungsniveau	1 min Arbeitsfrequenz standhalten Stromspannung		Zu Grow ， Phase zu Phase	KV	42
			Brechen		48
	Beleuchtungsimpuls -Spannung （Peak）		Zu Grow ， Phase zu Phase	KV	75
			Brechen		85
	1 min Leistungsfrequenz können Spannung des Hilfs-/Kontrollkreislaufs (zu Masse) standhalten			KV	2
Bewertungsstrom				A	630
Der kurzfristige Nennwert des Stroms （virtuellem Wert）			Hauptschalter/Erdungsschalter	Die	25/4s
			Erdungskreis	Die	21.7/4s
Bewertungsstrom bewertet			Hauptschalter/Erdungsschalter	Die	63
			Erdungskreis	Die	54.5
Nenner Kurzschlusspfeststrom und Zeiten				ka/Zeit	25/30
Nenner Kurzschlussschließstrom (Peak)				Die	63
Nennkabel -Ladeunterbrechungstrom				A	25
Bewertungssequenz des Breaker O-0,3S-Co-180S-Co.
Mechisches Leben		Breaker /Trennung		Zeit	10000/3000
IP -Abschluss		Versiegelte Kiste			IP67
		Swichgear -Schale			IP4X
Gasdruck		Bewertungsgasladebehandel (20 ℃, Messdruck)		MPA	0.02
		Bewertungsgas -MIN -Fuktionsniveau (20 ℃, Messdruck)		MPA	0
Versiegelungsleistung,		Jährliche Leckage		%/Jahr	≤ 0,05

◆ Lastschalterschrank

Artikel			Einheit	Daten
Nennspannung			KV	12
Bewertungsfrequenz			Hz	50
Bewertungsniveau	1 min Arbeitsfrequenz standhalten Stromspannung		KV

	Beleuchtungsimpuls -Spannung （Peak）		KV

	1 min Leistungsfrequenz können Spannung des Hilfs-/Kontrollkreislaufs (zu Masse) standhalten		KV	2
Bewertungsstrom			A	630
Der kurzfristige Nennwert des Stroms （virtuellem Wert）		Hauptschalter/Erdungsschalter	Der	25/4s
		Erdungskreis	Der	21.7/4s
Bewertungsstrom bewertet		Hauptschalter/Erdungsschalter	Der	63
		Erdungskreis	Der	54.5
Nenner Kurzschlussschließstrom (Peak)		Lastschalter/Erdungsschalter	Der	63
Bewertungsstrom für aktive Lastunterbrechung			A	630
Bewertungsverstärkungsstrom mit geschlossenem Schleife			A	630
5% bewertete aktive Last -Unterbrechungsstrom bewertet			A	31.5
Nennkabel -Ladeunterbrechungstrom			A	10
Bewertete Lastbruchzeiten			Zeit	100
Erdungsstörungsstrom brechen			A/Zeit	31.5/10
Der Ladestrom von Linien und Kabeln wird unter dem Zustand des Bodenfehlers getrennt.			A/Zeit	17.4/10
Mechisches Leben	Breaker /Trennung		A/Zeit	10000/3000
IP -Abschluss	Versiegelte Kiste			IP67
	Swichgear -Schale			IP4X
Gasdruck	Bewertungsgasladebehandel (20 ℃, Messdruck)		MPA	0.02
	Bewertungsgas -MIN -Fuktionsniveau (20 ℃, Messdruck)		MPA	0
Versiegelungsleistung,	Jährliche Leckage		%/Jahr	≤ 0,05

● Implementierungsstandard der AIS -Schaltanlage

◆ Häufige technische Anforderungen für GB/T 1022-Standards für Hochspannungsschalter und Steuerungsausrüstung. ◆ GB/T39063640.5KV AC -Metall -Metall -Schaltanlagen- und Steuergeräte.

◆ GB/T1985 Hochspannungs-AC-Isolierschalter und Erdungsschalter

◆ GB/T38043.6-40,5 kV Wechselstrom-Hochspannungslastschalter

◆ GB/T1984 Hochspannungs-Wechselstromkreisschalter

◆ GB/T4208 IP -Code zur Schutzebene

◆ GB/T7354 Partielle Entladungsmessung

◆ GB/T311.1 Isolationskoordination Teil 1: Definition, Prinzipien und Regeln

● Verwenden der Bedingungen der AIS -Schaltanlage

◆ Maximale Temperatur: +45 Grad Celsius;

◆ Mindesttemperatur: -25 Grad Celsius;

◆ Maximale Temperatur: (24-Stunden-Durchschnitt) +35 Grad Celsius;

◆ Maximale durchschnittliche relative Luftfeuchtigkeit (24 Stunden 1: ≤ 95%; Höhe: ≤ 1500 m; seismische Kapazität: 8 Grad;

◆ Schutzstufe: geladene Körperversiegelung IP67, Schalterschrank -Shell IP4X ；

◆ Die umgebende Luft sollte offensichtlich nicht durch korrosive brennbare Gas und Wasserdampf verschmutzt werden.

◆ Es gibt keinen häufigen gewalttätigen Vibrationsort, und das Härtsdesign unter harten Teilen entspricht allen Arten von Anforderungen.

◆ Wenn es unter normalen Umgebungsbedingungen über GB/T3906 hinaus verwendet wird, muss der Benutzer mit KexR verhandeln

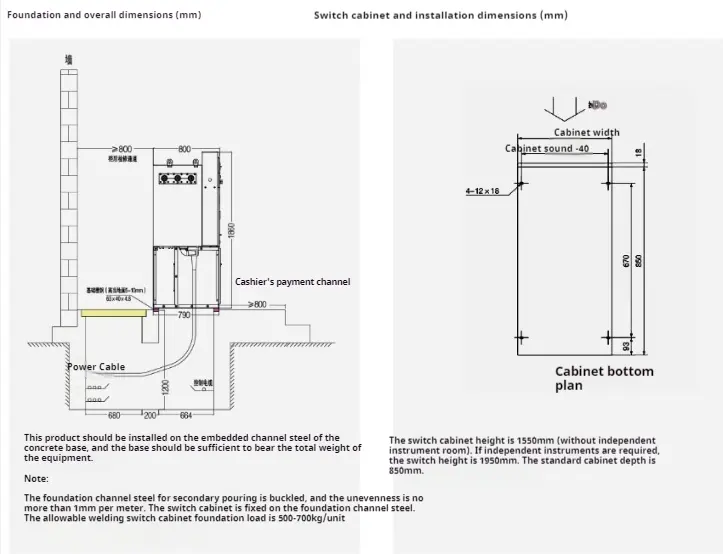

● Installationsanweisungen

Ais Switchgear
