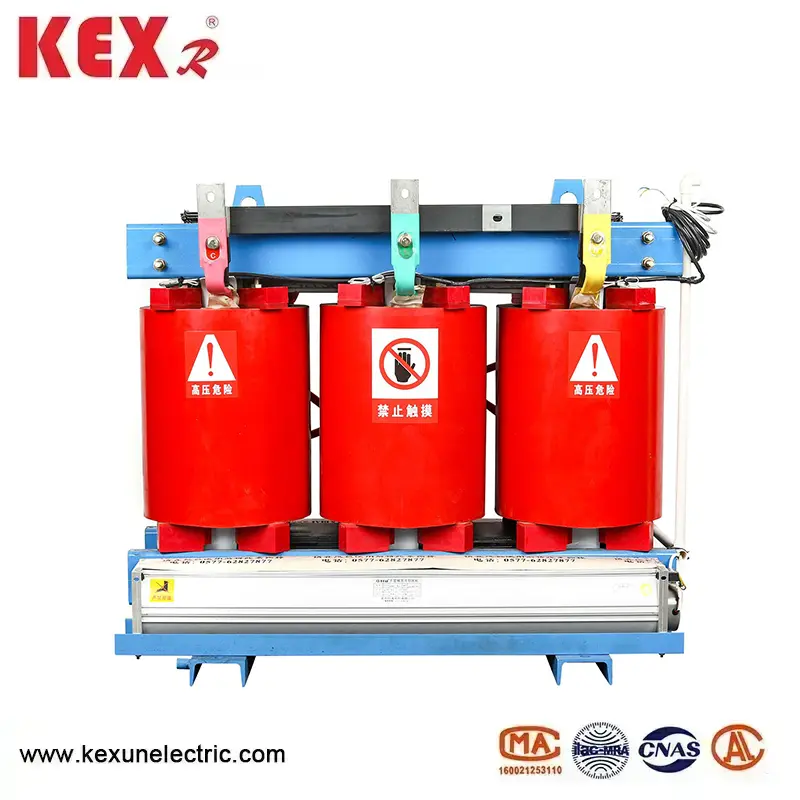

Harzisoliertes Trockentransformator vom Typ

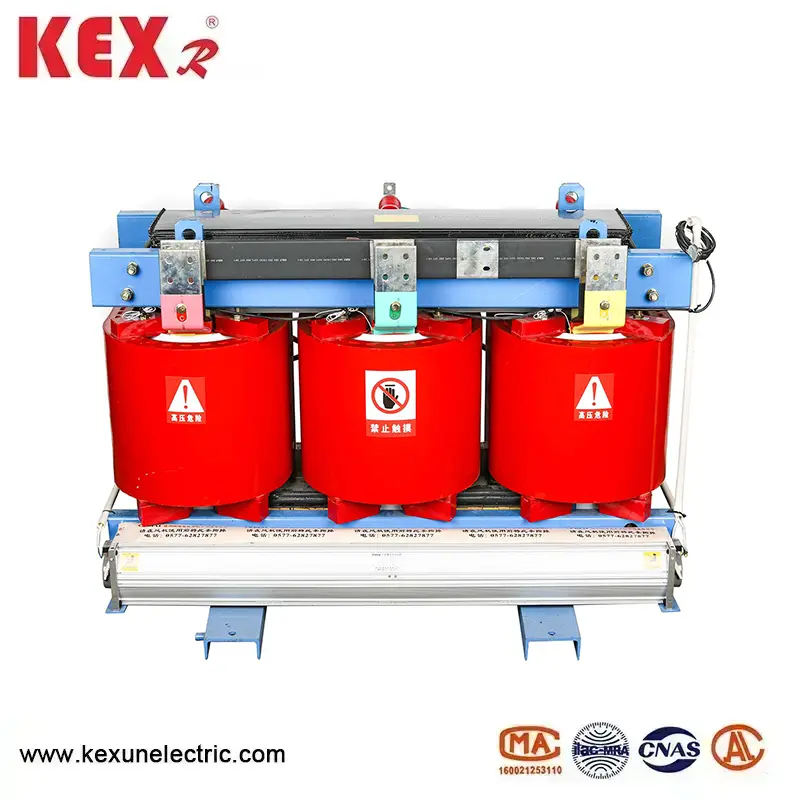

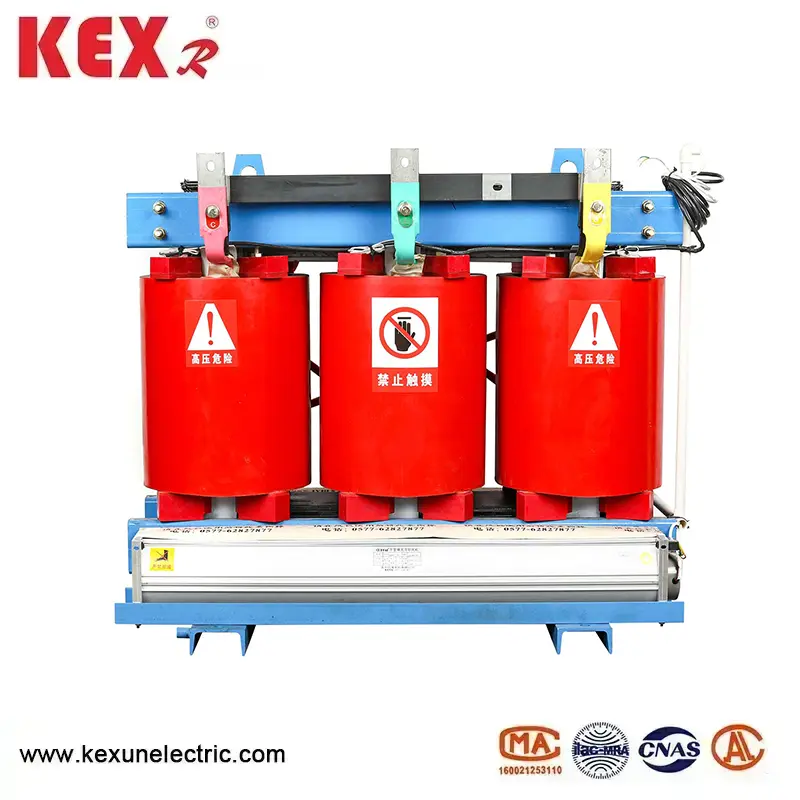

● Komponenten des SCB10-Harzes Isolierten Trockentransformator

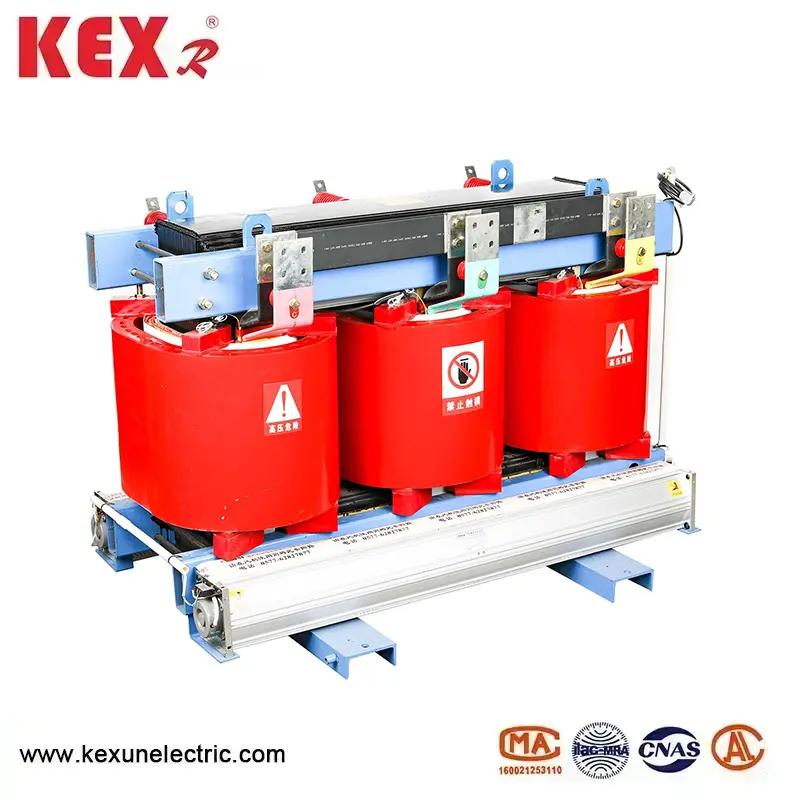

◆ Kern des harzisolierten Trockentransformators

Der Eisenkern besteht aus importierten hochwertigen Kaltstahlblättern mit einer voll geneigten Gelenkstruktur. Die Kernsäule ist mit einem nicht gewebten Klebeband der F-Klasse gebunden, und die Oberfläche des Eisenkerns wird mit Epoxidharz eingekapselt, um die No-Load-Verlust-, No-Last-Strom- und Eisenkerngeräusche zu verringern, die Klemmen und Befestigungen wurden einer speziellen Oberflächenbehandlung unterzogen, um die Aussehenqualität weiter zu verbessern.

◆ Niedrige Spannungswicklung

Die niedrige Spannungswicklung des Harzs Isolierten Trockentransformators nimmt eine Folienstruktur an, die das Problem des axialen Helixwinkels bei der Verwendung von Drahtwicklung löst und die Kurven ausgeglichener macht. Gleichzeitig nimmt die Spule einen axialen Kühlluftkanal an, wodurch die Fähigkeit zur Wärmeabteilung verbessert wird. Zwischen den Wicklungsschichten wird TDMD -Epoxidharz -Prepreg verwendet, und das Ganze wird geheilt und gebildet.

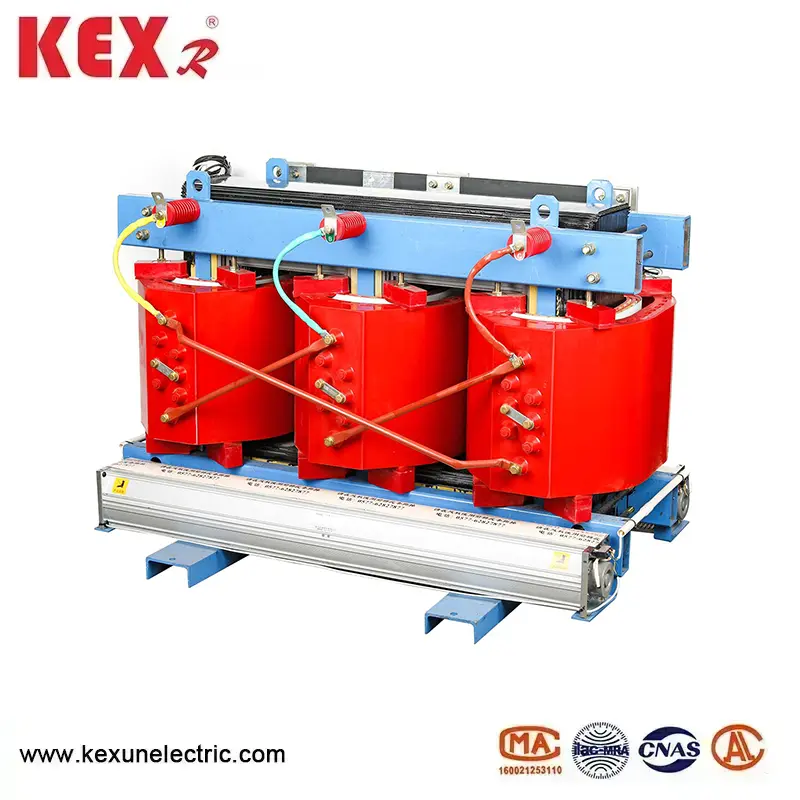

◆ Hochspannungswolke des SCB10-Serie-Harzs Isolierter Trockentransformator

Die Hochspannungswicklung ist Vakuumgegossen mit Epoxidharz mit Füllstoffen, wodurch die lokale Entladung stark reduziert und die elektrische Festigkeit der Spule verbessert wird. Die inneren und äußeren Wände der Wicklung werden mit Glasfaser -Netzplatten eingereicht, wodurch die mechanische Festigkeit der Spule verstärkt und die Fähigkeit des Produkts verbessert wird, plötzliche Kurzkreise zu widerstehen, der Koll knüpft nie.

◆ Herstellungsprozess

Die Spule des SCB10-Harzes Isolierten Trockentransformators ist auf einer hochpräzisen Wicklungsmaschine gewickelt, und die Niederspannungswicklung verwendet eine Folie-Wickelstruktur. Wenn die Transformatorkapazität groß ist, gibt es einen Belüftungskanal. Nach Abschluss der Wicklung wird die Vakuumtrocknung durchgeführt, und das gesamte Gießen- und Härtungsvorgang wird gemäß den Prozessanforderungen vollständig betrieben. Alle Prozesse müssen streng überwacht und entsprechend der Situation angepasst werden. Der Präzisionsherstellungsprozess des Gießens stellt sicher, dass die Spule keine Blasen oder Hohlräume aufweist, was zu einem qualitativ hochwertigen Betrieb des Transformators führt.

◆ Temperaturregelsystem und Luftkühlsystem

Der Cross Flow Top Blowing Cooling Lüfter wird übernommen, der die Eigenschaften von geringem Geräusch, hohem Luftdruck und schönem Erscheinungsbild aufweist, wodurch die Überlastkapazität des SCB10-Harzharzs-Isoliertransformators zum Trockenentyp verbessert wird. Die Temperaturkontrolle verwendet einen intelligenten Temperaturcontroller, der die Sicherheit und Zuverlässigkeit des Transformer-Betriebs verbessert.

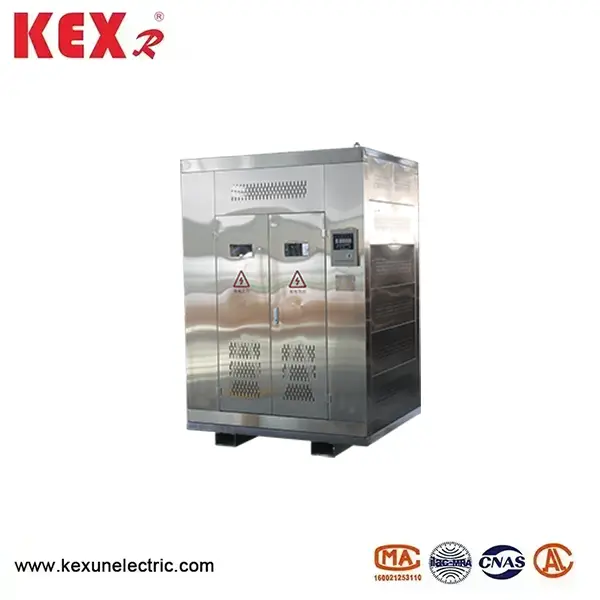

◆ Schützen Sie das Gehäuse und die Ausgangsbleischeibe

Die Schutzhülle bietet einen weiteren Sicherheitsschutz für den Transformator mit Schutzniveaus von IP20, LP23 usw. Das Schalenmaterial enthält eine kaltgeschwollte Stahlplatte, Edelstahlplatte usw. für die Auswahl von Niedrigspannungsleitungen. Ausgehende Leitungen verwenden Standard-Busabars, beide Seiten- und obere Ausgangslinien können verwendet werden, und spezielle ausgehende Methoden können auch für Benutzer entwickelt werden.

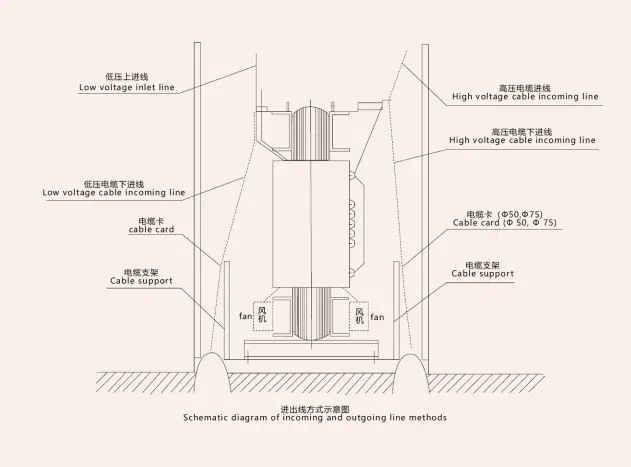

◆ Transformator Ausgangszeilenmethode

Herkömmliche ausgehende Linien, Standard -Bleibenscheiben und Standard -Side -ausgehende Linien können nach verschiedenen Schnittstellenformularen hergestellt werden, und spezielle ausgehende Methoden können auch gemäß den Benutzeranforderungen ausgelegt werden.

◆ Verwandte Standards und Parameter

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Nennspannung: 10 (11,10,5,6,6,6,3,6) KV

Nennspannung bewertet: 0,4 kV

Verbindungsgruppe: Dyn11 oder Yyno

Hochspannungshahnbereich: + 5 oder + 2x2,5%

Isolationsniveau: LL75AC35/LI0AC5

Frequenz: 50 Hz

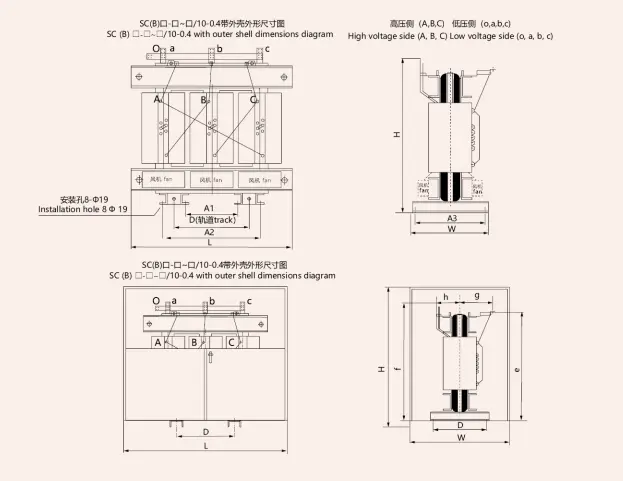

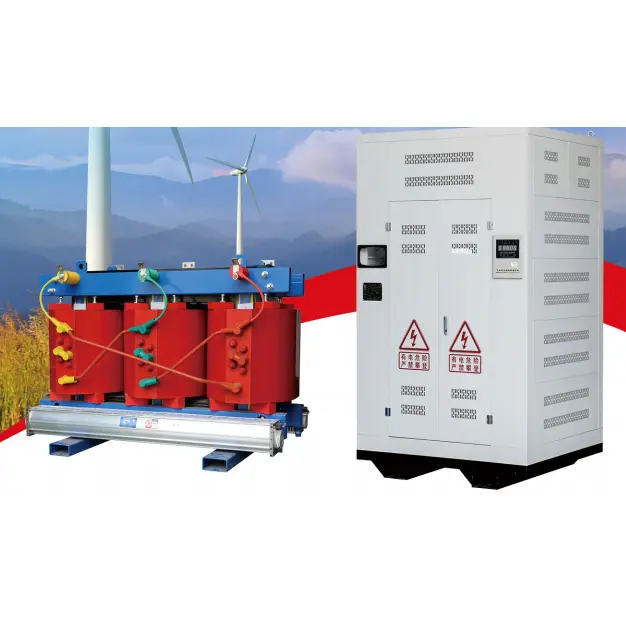

◆ Aussehen und Installationsdimension des SCB10-Harzes Isolierten Trockentransformator

◆ Technische Parameter von 10KV SCB10-Harzharz-Isoliertransformator vom Typ Trockenentyp
