TROCKE-SCHRAUBERMUSS-TRANSFORMATER

● Verwenden von Bedingungen des KSG-Mining-Transformators vom Typ Trockenstil

▶ Höhe: Nicht über 1500 m werden besondere Umstände getrennt erklärt.

▶ Umgebungstemperatur: Maximale Temperatur+40 "c, maximale monatliche Durchschnittstemperatur+25 *C, Mindesttemperatur -20 *C.

▶ Die relative Luftfeuchtigkeit der Luft überschreitet 95% (bei+25 ° C) nicht;

▶ In einer Gas- oder Dampfumgebung, die die Isolierung nicht schädigt;

▶ Installiert in unterirdischen Minen, in denen Kohlestaub und Gas vorhanden ist, aber keine Explosionsgefahr;

▶ Die Wellenform der Stromversorgungsspannung ist ungefähr eine Sinuswelle;

● KSG Dry-Typ-Bergbautransformator erfüllen die folgenden Standards

GB/T12173-2008 Allgemeiner elektrischer Quipment für den Bergbau

GB1094.11-2007 Trockenstärketransformatoren

GB/T10228-2015 Technische Parameter und Anforderungen für Trockenstärketransformatoren

GB/T3955-2006 Mining General Power Transformers

GB4208-2008 Shell-Schutzstufe

GB/T17211-1998 Lasthandbuch für trockene Krafttransformatoren

GB3836.1-2010 Elektrische Geräte für explosive Gasumgebungen Teil 1: Allgemeine Anforderungen

GB3836.2-2010 Elektrische Geräte für die explosive Gasatmosphäre Teil 2: Explosionsnachweis Typ "D Design, Herstellung und Inspektion relevanter Standards wie GB1094.1-2013 Power-Transformatoren Teil 1 Allgemeine Vorräte.

● KSG-Merkmale des trockenen Mining-Transformators vom Typ KSG

KSG Mining General Dry-Type-Transformatoren haben eine starke feuchtigkeitssichere Fähigkeit, eine gute flammhemmende Leistung und Isolationsmaterialien mit automatischen Löscheigenschaften. Sie produzieren keine schädlichen Gase, wenn sie auf eine Brandquelle begegnen, die Umwelt nicht verschmutzen und sind leicht zu warten.

Die Hochspannungsspule des Trockentransformators im Bergbau besteht aus hochwertiger Drahtwicklung, und die Wicklung wird mit hochwertigem Epoxidharz unter Vakuum gegossen. Die Niederspannungsspule besteht aus Folienwicklung und Harz, die die Wicklung der Isolationsschicht vor der Impregnumed-Schicht vorpasst. Der Eisenkern nimmt hochwertige hochmagnetische Leitfähigkeit mit kaltgeschalteten, körnigen, kornorientierten Siliziumstahlblättern mit einer kleinen Hystereseausdehnung aus derselben Charge an. Übernehmen Sie Epoxidkleberbeschichtung, um Korrosion zu versiegeln und zu verhindern. Überlastungskapazität des Trockenentransformators des Minens: Unter natürlichen Kühlung (AN) kann die Überlastkapazität die Anforderungen in der folgenden Tabelle (Umgebungstemperatur von 20 ° C) erfüllen:

Das Temperaturkontrollsystem für den KSG-Mining-Transformator vom Trockenentyp besteht aus einem Temperaturregler und einem Temperaturmesselement, das am oberen Ende der niedrigen Spannungswicklung installiert ist, was der heißeste Punkt des Produkts ist. 1T realisiert die Temperaturregelung des Transformators und zeigt die Hotspot -Temperatur der Wicklungen A, B und C während des Betriebs des Transformators an. Wenn die Temperatur der Transformatorwicklung aufgrund des Überlastungsbetriebs oder des Fehlers zu hoch ist, gibt der Temperaturcontroller einen Alarm und eine Auslassung aus, und das Temperaturregelsystem hat passive Kontakte für Alarm und Auslassung. Bei der Verwendung von Zwangsluftkühlung bestimmt der Temperaturregler den Eingang oder das Umschalten des Zertifizierungsventilators des Kühlumgebungssystems basierend auf der Wicklungstemperatur. Eine RS485 -Kommunikationsschnittstelle kann auch optional für die Fernverwaltung installiert werden. Das Produktgehäuse verfügt über ein Schutzniveau von P21 oder höher

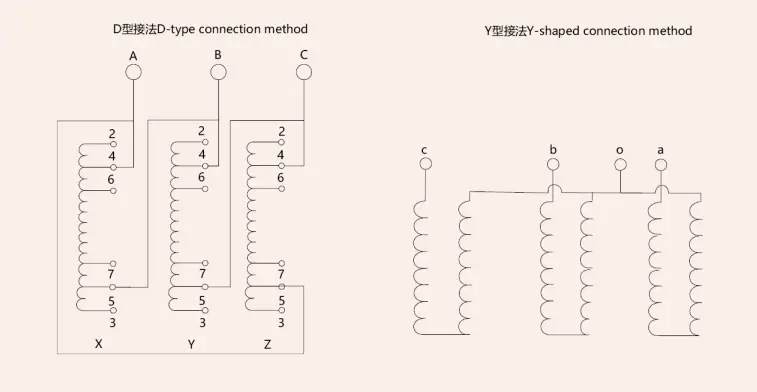

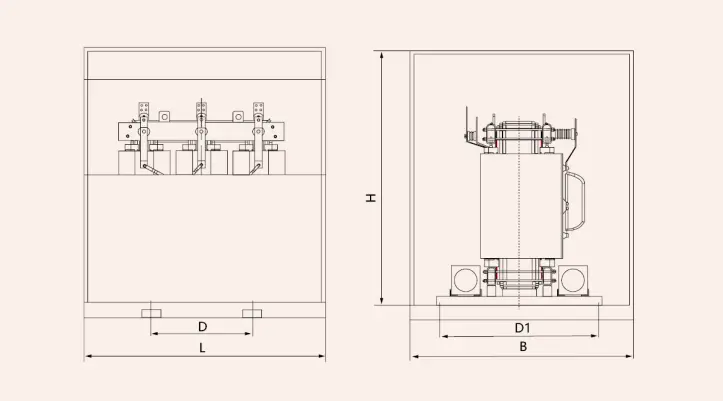

● Schematische Diagramm- und Installationsabmessungen des KSG-Abbaus-Mining-Transformators vom KSG
