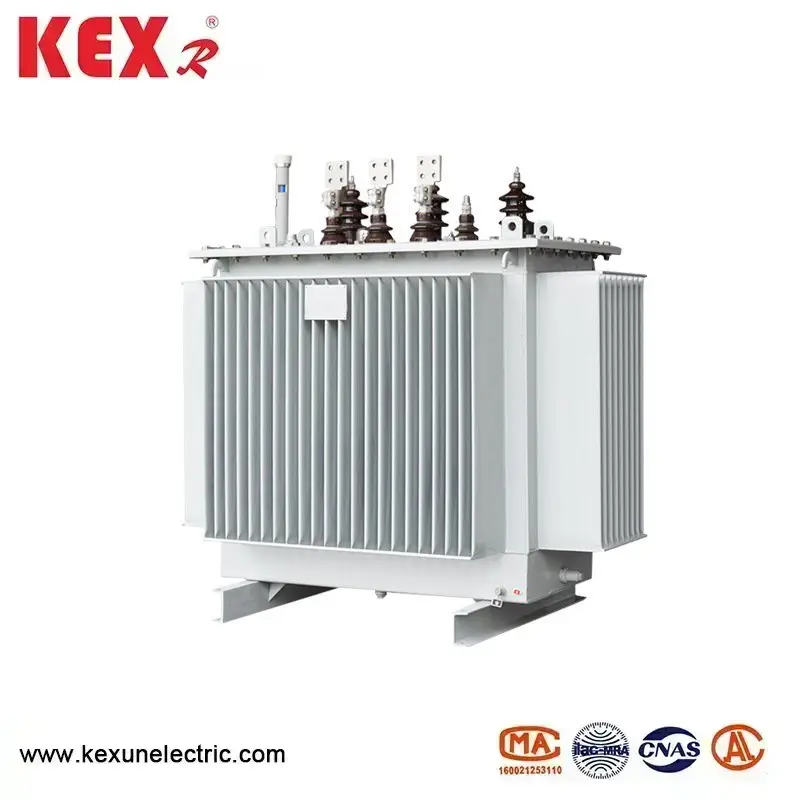

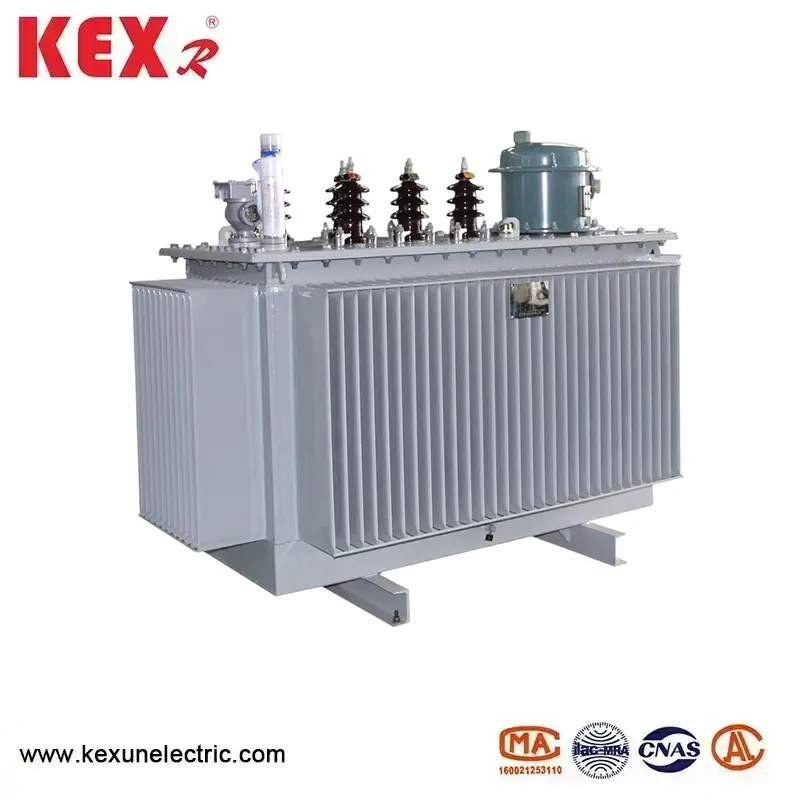

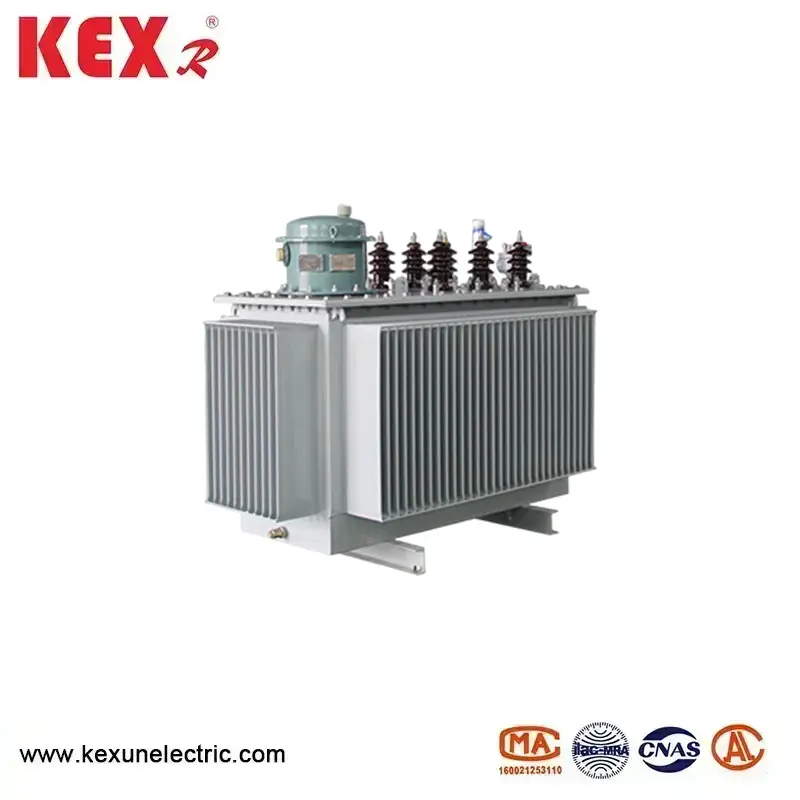

Öltransformator

●Verwendungsbedingungen eines Öltransformators

▶Höhe nicht mehr als 1000 m;

▶Umgebungstemperatur:

▶ Maximale Temperatur +40 °C;

▶Die Durchschnittstemperatur des heißesten Monats beträgt + 30 °C. Maximale jährliche Durchschnittstemperatur +20 °C. ▶ Die minimale Außentemperatur beträgt -25 °C

● Öltransformatoren erfüllen die Standards

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Hochwertige Materialauswahl

▶Unsere in Öl getauchten Transformatoren wählen Sauerstoffbaum-Kupferdraht mit geringerem spezifischem Widerstand und werden einer Reihe zusätzlicher Oberflächenbehandlungen unterzogen, um ihn glatter zu machen, ohne Grate oder scharfe Ecken, was zu geringeren Lastverlusten und einer zuverlässigeren elektrischen Leistung des Transformators führt. Wählen Sie hochwertige Siliziumstahlbleche und verwenden Sie bei der Verbesserung des Leistungsniveaus Siliziumstahlbleche mit geringerem Einheitsverlust, um den Leerlaufverlust von Transformatoren zu reduzieren.

▶Wählen Sie hochwertige Schichtholz-Isolierelemente, die auch unter der Einwirkung von Kurzschlussströmen niemals reißen

wird intakt bleiben.

▶Wählen Sie Transformatorenöl, das tief gefiltert ist und weniger Wasser, Gas und Verunreinigungen enthält, um den Betrieb des Transformators zuverlässiger zu machen.

▶Wählen Sie hochwertige Gummidichtungsmaterialien aus, um Alterung wirksam zu verhindern und Leckagen zu vermeiden.* Alle Rohstoffe werden einer Qualitätsprüfung unterzogen, und alle Rohstoffhersteller werden einer strengen Überprüfung gemäß der nationalen Norm IS09000 unterzogen.

◆ Kostengünstig

Die Öltransformatoren der S9-Serie haben die Leerlaufverluste, Lastverluste und Leerlaufströme im Vergleich zur S7-Serie um 10 %, 24 % bzw. 46 % reduziert, was zu einer Reduzierung der Betriebskosten um 19 % führt. Auf Basis der S9-Serie haben die Produkte der S11-Serie den durchschnittlichen Leerlaufverlust um 30 % reduziert; Der Leerlaufstrom sinkt im Vergleich zu S9 um 70-85 %; Der durchschnittliche Temperaturanstieg wird um 10 K reduziert und die Lebensdauer des Produkts mehr als verdoppelt. Selbst bei Überlastbedingungen von 20 % ist der Betrieb noch lange möglich; Die durchschnittliche Geräuschreduzierung während des Produktbetriebs beträgt 2–4 Dezibel.

◆ Vollständig versiegelt

Das „M“ in S11 (M) R bedeutet, dass der Öltank eine vollständig abgedichtete Struktur aufweist. Im Vergleich zu herkömmlichen Öltransformatoren können bei vollständig abgedichteten Verteilungstransformatoren Öllagertanks überflüssig gemacht werden und Ölrohre durch Wellrippen als Kühl- und Wärmeableitungskomponenten ersetzt werden. Der gewellte Öltank wird aus hochwertigen, kaltgewalzten dünnen Blechen in einer speziellen Produktionslinie hergestellt. Die gewellten Rippen können sich je nach Volumen des Transformatoröls ausdehnen und zusammenziehen. Dadurch wird der Transformator von der Atmosphäre isoliert, Ölzersetzung und Isolationsfeuchtigkeit werden verhindert und verlangsamt, was die Betriebszuverlässigkeit und den wartungsfreien Normalbetrieb erhöht.

Die Oberfläche des Wellöltanks wird entfettet, entrostet und phosphatiert, bevor sie mit einer dreischichtigen Farbe beschichtet wird, die für den Einsatz in metallurgischen, petrochemischen, Bergbau- und anderen Umgebungen geeignet ist.

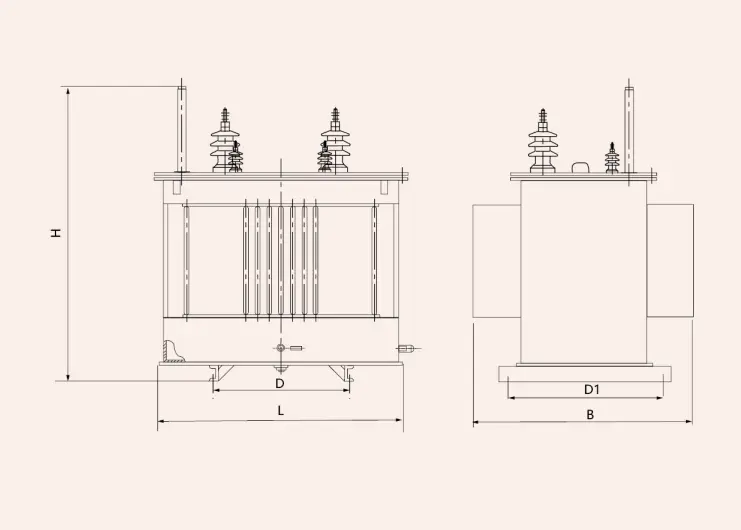

◆ Aussehen und Einbaumaße des Öltransformators

◆Technische Parameter des 10-kV-Ölverteilungstransformators der D11-Serie
