Hochspannungsreguliertransformator

● Hauptmerkmale der Hochspannungsregeltransformator

▶ Das Gesamtgerät hat eine große Kapazität, einen geringen Verlust und eine geringe Größe und ist einfach zu installieren und zu warten.

▶ Passen Sie das Zahnrad der Dreiphasen-Last-Klappschalter automatisch durch Verfolgung von Spannungsänderungen mit zuverlässigem Betrieb und einer Genauigkeit der Hochspannungsanpassung automatisch ein

▶ Die Spannungsreferenz, die Aktionsverzögerung, der zulässige Bereich und die Frequenzgrenze können nach Bedarf eingestellt werden, und die Parametereinstellungen sind flexibel und bequem.

▶ Zeigen Sie die Anzahl der Zahnradaktionen und die Stromausrüstung des SVR auf dem Last -Klippenwechsler mit Angaben für das höchste und niedrigste Gang an

▶ Ausgestattet mit Gear Ober- und Untergrenzeschutz, Aktionszeitbegrenzungsfunktion, wodurch die Zuverlässigkeit des Produkts effektiv verbessert wird

▶ Der Controller hat über Spannung und unter Spannungsschutzfunktionen. Wenn sich die Linie in einer Überspannung oder unter Spannungszustand befindet. Der Controller sperrt automatisch; Stellen Sie sicher

▶ Der Controller nimmt industrielle Kontrollchips an, die eine hohe Zuverlässigkeit und eine starke Fähigkeit zur Anti-Interferenz aufweisen und sich an harte Außenumgebungen anpassen können.

▶ Die Hauptmerkmale der Hochspannungsregeltransformator, die mit RS485 -Kommunikationsschnittstelle ausgestattet sind, können die Parameter des Controllers innerhalb von 30 Metern vom Installationspunkt über das drahtlose Kommunikationsmodul angezeigt und geändert werden.

▶ Cloud- oder SM -Kartenfernbedienung kann ebenfalls hinzugefügt werden.

● Verwenden von Bedingungen des Hochspannungsregeltransformators

▶ Höhe: ≤ 2000 m

▶ Umwelttemperatur: -25 ° C ~+45 ° C

▶ Relative Luftfeuchtigkeit: weniger als 90%

▶ Fähigkeit zur Verschmutzungsprävention: Level LLL

▶ Installationsneigung: <2%

 Es gibt keine Umweltverschmutzung oder korrosives Medium um das Gerät, das die Isolationsleistung ernsthaft beeinflusst, und es gibt keine Brand- oder Explosionsgefahr am Arbeitsplatz und keine schwere Vibration. Bei der Arbeitsumgebung müssen die Benutzer beim Abgeben von Aufträgen spezielle Anweisungen zur Verfügung stellen.

● Hochspannungsregeltransformator erfüllen die Standards

◆ Produktionsdesignstandards

▶ JB8749-1998 Allgemeine technische Anforderungen für Spannungsaufsichtsbehörden

▶ GB1094-2013 Power-Transformatoren

▶ GB/T6451-2008 Technische Parameter und Anforderungen für drei Phasen OI-Eintauchungstransformatoren

▶ Richtlinien für die Auswahl von Stromtransformatoren (GB/T17468-1998) GB10230-2007 beim Lastklägerwechsler

▶ Richtlinien für die Anwendung von Lastveränderern (GB/T1058-1989) O dl/t572-2010 0perating ▶ Vorschriften für Stromtransformatoren

◆ Grundlegende Standards für die Verwendung

Die Installationspunktspannung der automatischen Spannungsregler der SVR-Linie entspricht den Anforderungen der nationalen Standard-Standard-GB/T12325-2008 für die Netzteilspannungsabweichung: Die Summe der absoluten Werte der positiven und negativen Abweichungen der Netzteilspannung von 35 kV darf 10% der Spannungsspannung nicht überschreiten. Die zulässige Abweichung der dreiphasigen Stromversorgungsspannung von 20 kV und darunter beträgt + 7% der Nennspannung; Die zulässige Abweichung von 220 V einphasige Stromversorgungsspannung beträgt+7% und -10% der Nennspannung.

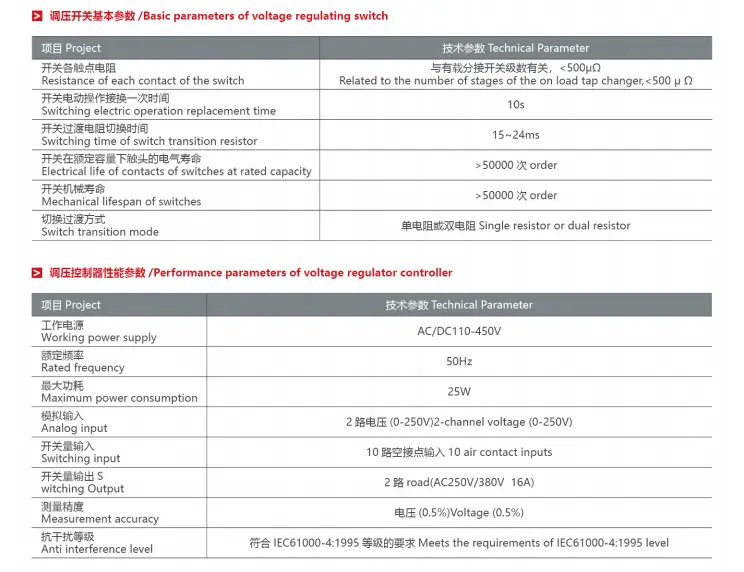

◆ Technische Parameter des Hochspannungsransformators vom SVR -Typ

● SVR -Installationsanweisungen vom Typ Hochspannung Regulierung Transformator

1. Die Installation des Produkts liegt in der Verantwortung des Benutzers, und der Lieferant kann das Servicepersonal nach dem Verkauf an die Website senden, um Anleitungen zu erhalten.

2. Nachdem die Ausrüstung vorhanden ist, sollte ein Erdungsdraht für die Mehrpunkt-Erdung verwendet werden. Der Erdungswiderstand sollte 4 Ohm nicht überschreiten, und die Tiefe des im Untergrunds begrabenen Erdungsbehörde sollte den Erdungsanforderungen der Leistungsbestimmungen entsprechen.

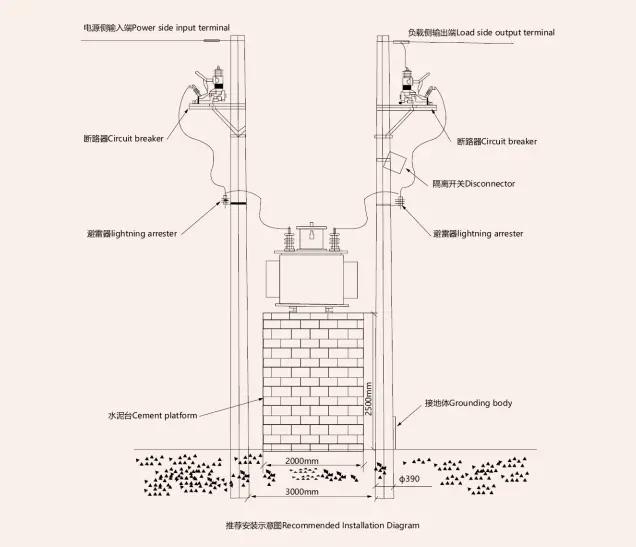

Das Installationsreferenzdiagramm lautet wie folgt:
