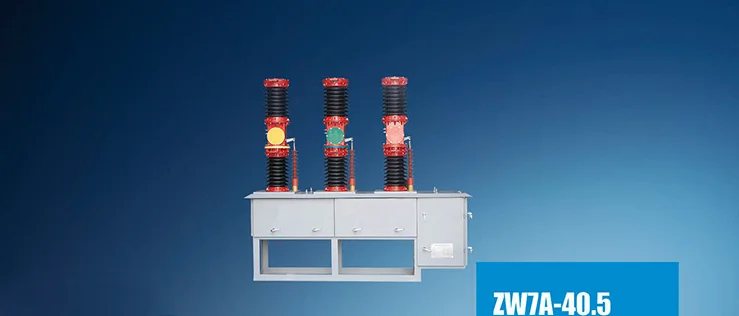

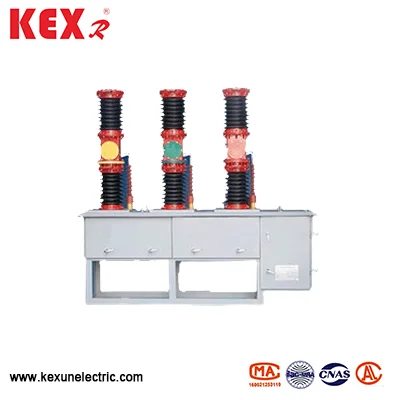

Zw7a Outdoor Hochspannung AC VCB
ZW7A Outdoor-Hochspannungs-AC VCB ist eine Nennspannung von 40,5 kV, die speziell von Kexun in der Fabrik Chinas produziert wird. 50 Hz Drei-Phasen-Wechselstromstromtransformator externe Außenverteilungsgeräte, die zum Schutz und zur Kontrolle im Umspann- und Verteilungssystem von Industrie- und Bergbauunternehmen geeignet ist.
Modell: Zw7a
Marke: Kexr
Modell: Zw7a
Marke: Kexr
● Modellbedeutung
Zw7a-40.5
W = Outdoor -Typ
Z = Vakuumschalter
7A = Seriennummer der Design (China 7. Generation Verbesserung)
40,5 = Nennspannung (40,5 kV, entspricht dem IEC -Standard)
● Anwendungsbereich
ZW7A Outdoor-Hochspannungs-AC-VCB ist nicht nur zum Schutz und zur Kontrolle in Umspannwerken und Verteilungssystemen von Industrie- und Bergbauunternehmen geeignet, sondern auch für ländliche Stromnetze und Orte mit häufigen Operationen, insbesondere für die Bedürfnisse des städtischen und ländlichen Stromnetzes.
◆ Erfüllen Sie den Standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 usw.
● Technische Parameter des ZW7A Outdoor-Hochspannungs-AC VCB
|
Nummer |
Artikel |
Einheit |
Daten |
|
|
1 |
Nennspannung |
KV |
40.5 |
|
|
2 |
Bewertungsfrequenz |
Hz |
1250 ，1600,2000 |
|
|
3 |
Bewertungsstrom |
A |
20，25,31,5 |
|
|
4 |
Bewertetes Kurzschlussbrennstrom |
Der |
50,63,80 |
|
|
5 |
Bewertungsstrom (Peak) bewertet (Peak) |
20，25,31,5 |
||
|
6 |
Bewertet kurzfristig dem Strom |
31.5 |
||
|
7 |
Nenner Kurzschlussschließstrom |
80 |
||
|
8 |
Bewertungssequenz |
|
O-0,3S-Co-180S-Co. |
|
|
9 |
Mechanisches Leben |
Zeit |
10000 |
|
|
10 |
Bewertete Kurzschluss-Breaking Current Breaking Zeiten |
Zeit |
20 |
|
|
11 |
1 min Arbeitsfrequenz standspalte Spannung |
(nass) Phase zu Phase/Masse |
KV |
80 |
|
(trocken) Phase zu Phase/Masse |
KV |
95 |
||
|
12 |
Beleuchtungsimpuls -Spannungsphase in Phase/Masse |
KV |
180 |
|
|
13 |
Zulässige Verschleißdicke dynamischer und statischer Kontakte |
mm |
3 |
|
|
14 |
Nettogewicht |
kg |
Ungefähr 600 |
|
|
15 |
Kontaktabstand |
mm |
22 ± 2 |
|
|
16 |
Kontakthub des Kontakts |
mm |
4 ± 1 |
|
|
17 |
Durchschnittliche Öffnungsgeschwindigkeit |
MS |
1,3 ~ 1,8 |
|
|
18 |
Durchschnittliche Schließgeschwindigkeit |
MS |
1,0 ~ 1,7 |
|
|
19 |
Kontaktieren Sie die Absprungzeit |
MS |
≤3 |
|
|
20 |
Synchronisation der dreiphasigen Öffnung und Schließung |
MS |
≤3 |
|
|
21 |
Hauptkreiswiderstand |
Baby |
≤ 100 |
|
|
22 |
Schließzeit |
MS |
≤150 |
|
|
23 |
Öffnungszeit |
MS |
≤ 60 |
|
Hot-Tags: Zw7a Outdoor Hochspannung AC VCB
