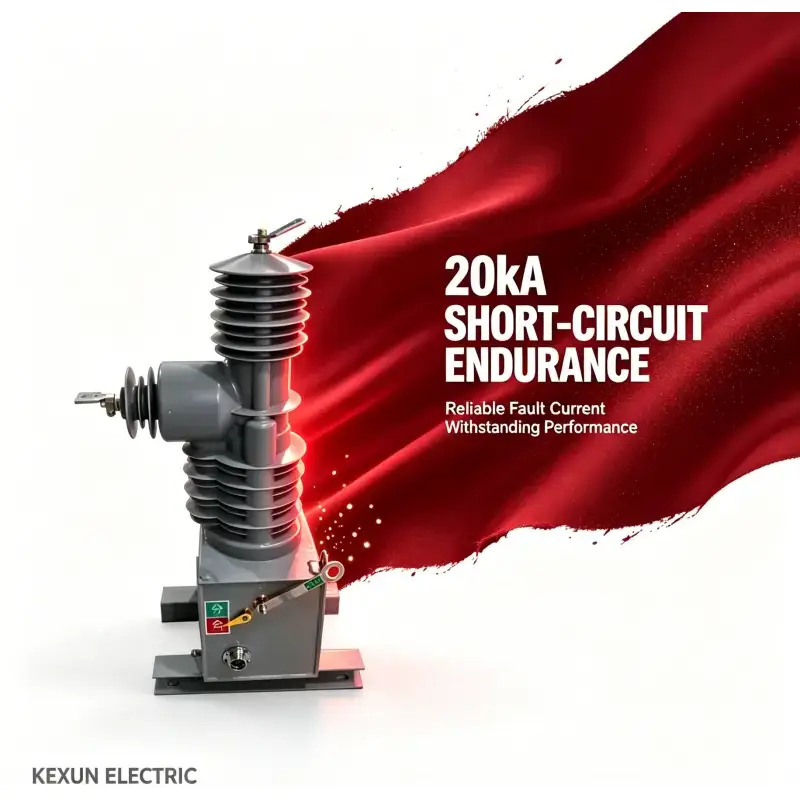

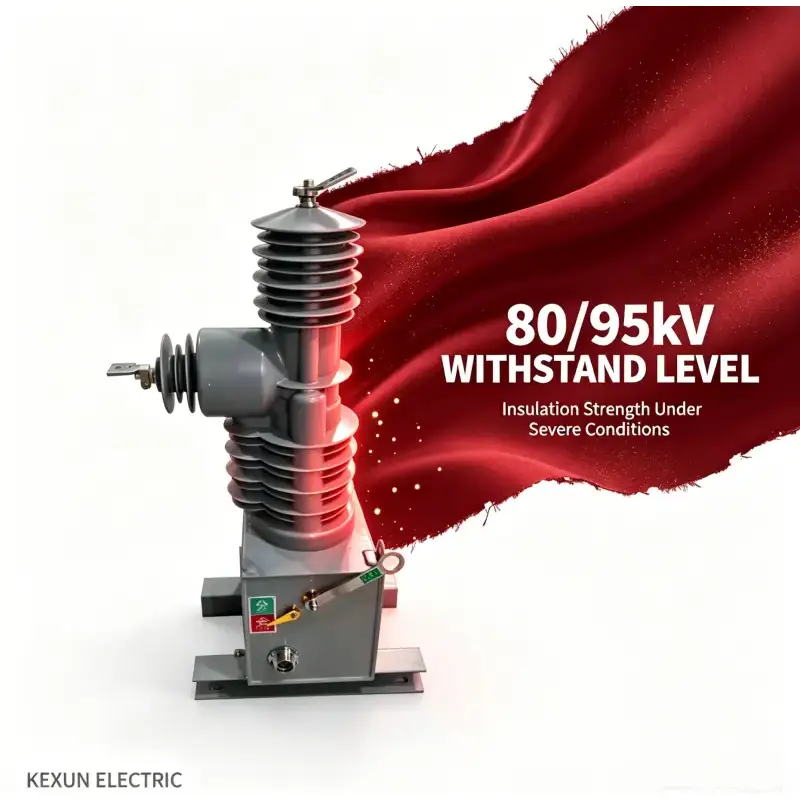

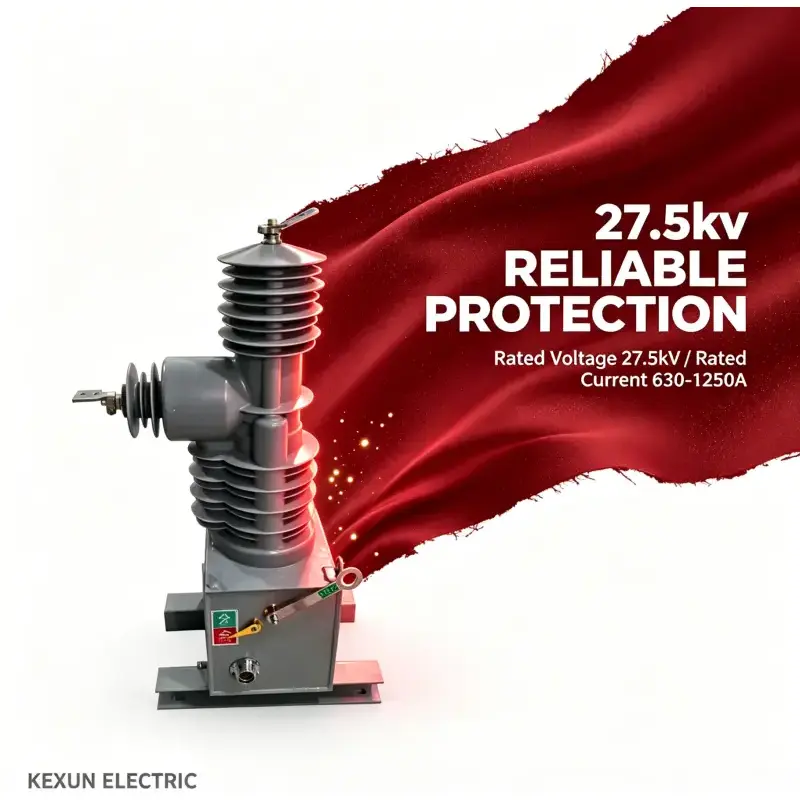

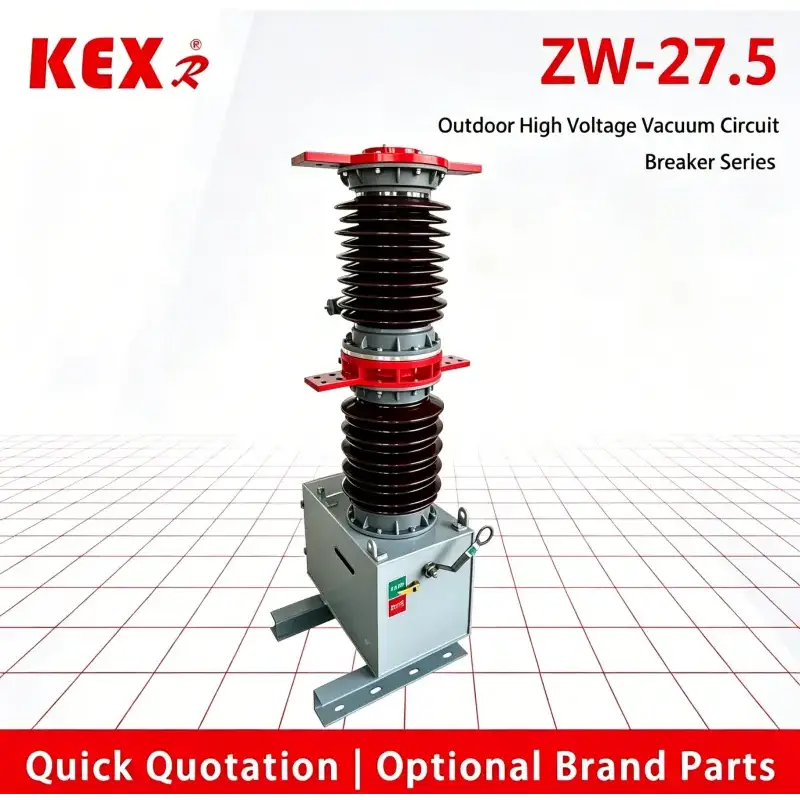

Hochspannungs-Vcb für den Außenbereich

Produktmerkmale

Extrem hohe Zuverlässigkeit

Völlig wartungsfrei während der gesamten Lebensdauer.

Hohe mechanische und elektrische Lebensdauer.

Kleine Größe, geringes Gewicht und einfache Installation

 Mit serienmäßigem Relaisschutz und schneller automatischer Wiedereinschaltfunktion.

Verwendung von Hochspannungs-VCB des Typs ZW7-27,5 für den Außenbereich

¨ Temperatur: -30℃~60℃；

¨ Höhe: weniger als 2000 m

¨ Windgeschwindigkeit: ≤34 m/s;

¨ Verschmutzungsgrad:Ⅳ级；

¨ Lagertemperatur: -40℃~85℃。

Wichtigster technischer Parameter des vcb

Wichtigster mechanischer Parameter des Leistungsschalters

Aufbau und Funktionsprinzip des Leistungsschalters

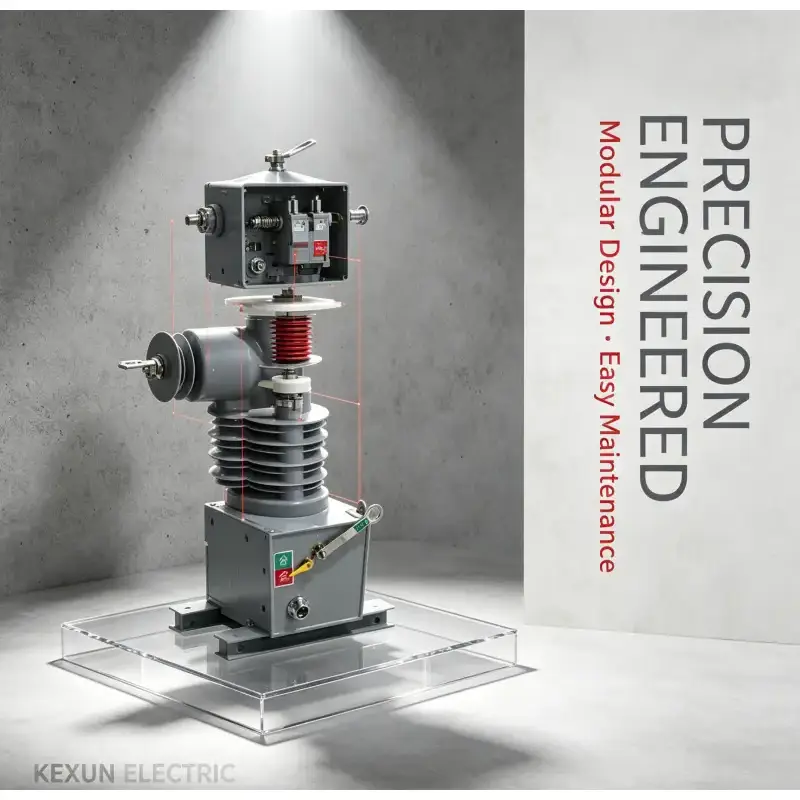

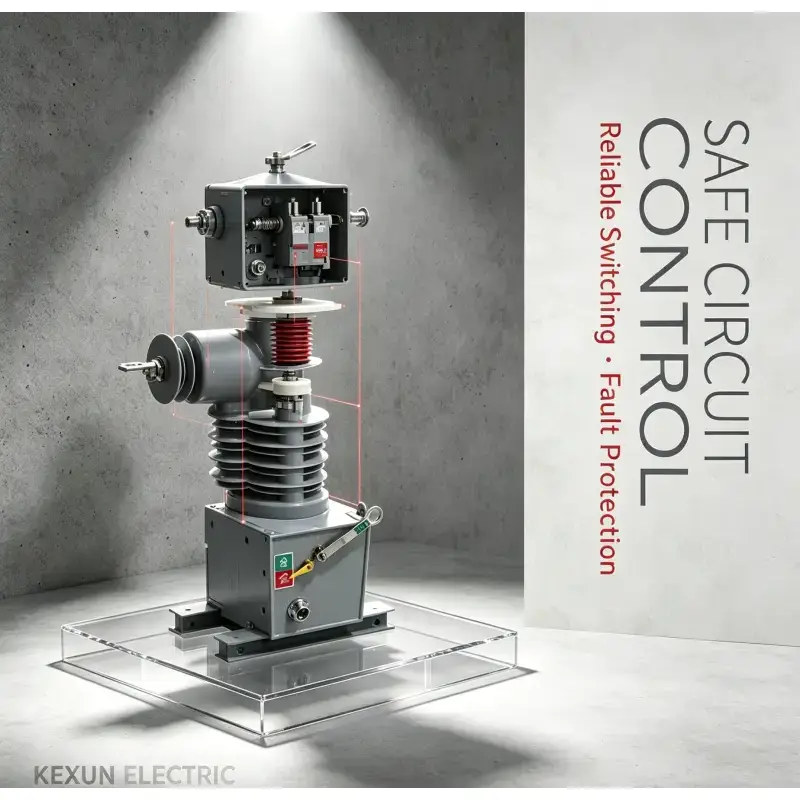

ZW7-27.5 Hochspannungs-VCB für den Außenbereich besteht hauptsächlich aus einem integrierten versiegelten Pol, einem Stromtransformator, einem Federantriebsmechanismus und einem Gehäuse. Dieser Leistungsschaltertyp ist miniaturisiert. Gleichzeitig ist es mit einer manuellen Notlösevorrichtung ausgestattet. Der Stromwandler kann je nach Bedarf des Benutzers ausgewählt werden.

Die Steuerung des ZW7-27.5 Outdoor-Hochspannungs-Vcb erfolgt durch die intelligente Steuereinheit. Der Ein-Aus-Betrieb des Schalters kann lokal erfolgen, er kann aber auch über die Kommunikationsschnittstelle ferngesteuert werden. Auch andere Informationen des Leistungsschalters können an die Zentrale übertragen werden, und der Kommunikationskanal kann Kabel, Glasfaser, GPRS/CDMA, GSM usw. sein. Die Steuerung des ZW7-27.5 Outdoor-Hochspannungs-Vcb wird durch die intelligente Steuereinheit vervollständigt. Der Ein-Aus-Betrieb des Schalters kann lokal erfolgen, er kann aber auch über die Kommunikationsschnittstelle ferngesteuert werden. Es können auch andere Informationen des Leistungsschalters an die Zentrale übertragen werden, und der Kommunikationskanal kann Kabel, Glasfaser, GPRS/CDMA, GSM usw. sein.

Die intelligente Steuereinheit wird in der Nähe des Leistungsschalters installiert und über ein Steuerkabel mit dem Leistungsschalter verbunden. Die Stromversorgung der intelligenten Steuereinheit ist in Hauptstromversorgung und Standby-Stromversorgung unterteilt. Die Hauptstromversorgung ist AC oder DC 220 V, die über eine Hochspannungsleitung über PT bezogen wird. Die Notstromversorgung erfolgt über die Batterie (installiert in der Box der intelligenten Steuereinheit). Im Normalbetrieb lädt die Hauptstromversorgung die Notstromversorgung; Wenn die Hauptstromversorgung ausfällt, kann die Notstromversorgung weiterhin die Steuerung des Leistungsschalters und andere Vorgänge in der Steuereinheit übernehmen. Die Notstromversorgung (bei voller Auslastung) kann die gesamte Maschine mindestens 48 Stunden lang am Laufen halten.

Der Antrieb des Leistungsschalters ist mit einem manuellen Not-Aus-Griff zur Not-Aus-Betätigung bei Ausfall der Steuerung oder der Stromversorgung ausgestattet.

2.1 Funktionsprinzip und Prozess des Leistungsschalters

2.1.1 Prinzip der Lichtbogenlöschung:

ZW37-27.5 Hochspannungs-Vcb für den Außenbereich verwendet einen Vakuumunterbrecher mit Vakuum als Lichtbogenlösch- und Isoliermedium, das einen extrem hohen Vakuumgrad aufweist. Wenn die beweglichen und statischen Kontakte unter der Wirkung des Betätigungsmechanismus elektrisch ausgeschaltet werden, entsteht zwischen den Kontakten ein Vakuumlichtbogen. Gleichzeitig wird aufgrund der besonderen Struktur der Kontakte auch im Spalt zwischen den Kontakten ein entsprechendes longitudinales Magnetfeld erzeugt, das dazu beiträgt, dass der Vakuumlichtbogen diffus bleibt und der Lichtbogen gleichmäßig auf der Kontaktfläche verteilt wird und brennt, um eine niedrige Lichtbogenspannung aufrechtzuerhalten. Wenn der Strom auf natürliche Weise den Nullpunkt überschreitet, können die verbleibenden Ionen, Elektronen und Metalldämpfe innerhalb von Mikrosekunden auf der Kontaktfläche und der Abschirmung kombiniert oder kondensiert werden. Da das Längsmagnetfeld zur Steuerung des Vakuumlichtbogens verwendet wird, verfügt der Vakuum-Leistungsschalter über eine starke und stabile Fähigkeit, den Strom zu unterbrechen.

2.1.2 Speicher:

Die Öffnungs- und Schließenergie des ZW7-27.5 Outdoor-Hochspannungs-VCB wird in hoher Leistung gespeichert und im Gehäuse der intelligenten Steuereinheit installiert. Beim Öffnen und Schließen. Die Ladezeit wird von der Hauptstromversorgung oder Notstromversorgung der Steuereinheit bereitgestellt, beträgt nicht mehr als 10 Sekunden und der Kondensatorspannungsfehler beträgt ≤ 1 V.。

2.1.3 Schließen: Drücken Sie vor Ort den Einschaltknopf an der intelligenten Steuereinheit oder aktivieren Sie die Einschaltspule des Antriebsmechanismus durch ferngesteuerten Einschaltvorgang, sodass der Eisenkern den beweglichen Kontakt des Leistungsschalters zum Einschalten mit der angegebenen Geschwindigkeit antreibt. Wenn festgestellt wird, dass sich der Leistungsschalter in der Einschaltposition befindet, schaltet der Regelkreis automatisch die Stromversorgung der Einschaltspule ab. Zu diesem Zeitpunkt wird der Eisenkern aufgrund der Wirkung des Permanentmagneten auf der Schließseite gehalten. Nach dem Ausschalten der Einschaltspule kann diese nicht nur die Reaktionskraft der Kontaktfeder des Leistungsschalters überwinden, sondern auch über die Schließselbsthaltekraft verfügen, so dass der Leistungsschalter zuverlässig in der Schließposition gehalten werden kann.

2.1.4 Öffnen: Drücken Sie vor Ort die Ausschalttaste an der intelligenten Steuereinheit oder aktivieren Sie die Ausschaltspule des Antriebsmechanismus durch ferngesteuerten Ausschaltvorgang, um die Selbsthaltekraft des Permanentmagneten auf der Schließseite zu überwinden und die Ausschaltfeder dazu zu bringen, den Eisenkern zu ziehen, um den beweglichen Kontakt des Leistungsschalters mit der angegebenen Geschwindigkeit zum Ausschalten zu bewegen. Wenn beurteilt wird, dass sich der Leistungsschalter in der Öffnungsposition befindet, schaltet der Regelkreis automatisch die Stromversorgung der Öffnungsspule ab, und zu diesem Zeitpunkt wird der Eisenkern aufgrund der Zugkraft der Öffnungsfeder auf der Öffnungsseite gehalten, so dass der Leistungsschalter zuverlässig in der Öffnungsposition gehalten wird.

2.1.5 Manueller Notbremsöffnungsvorgang:

Wenn sich der Leistungsschalter in der Schließposition befindet, halten Sie den manuellen Ausschaltknopf des Leistungsschalters mit einer isolierenden Betätigungsstange gedrückt und ziehen Sie ihn nach unten, und der Leistungsschalter kann mit einer bestimmten Geschwindigkeit abschalten, wodurch sichergestellt werden kann, dass der Leistungsschalter den Nennlaststrom zuverlässig abschalten kann.
