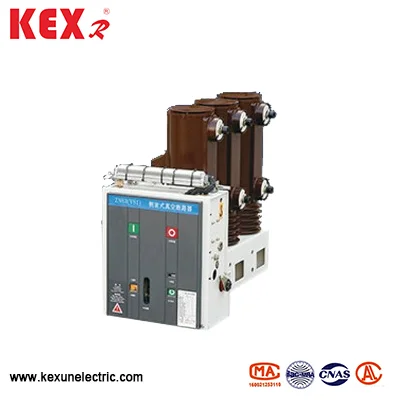

Seitlich montierter Innenhochschalter mit Hochspannung
Der von der chinesischen Fabrik erzeugte seitlich montierte Hochspannungs-Vakuumschalter in Innenräumen wird hauptsächlich für Schutz- und Kontrollschaltungen verwendet. Es ist für Orte mit einer Nennspannung von 12 kV und einer Frequenz von 50 Hz geeignet, bei der eine häufige Betriebs- oder Schaltungsstromunterbrechung erforderlich ist. Es kann in fester Schaltanlage installiert oder allein verwendet werden.
Modell: VS1
Marke: Kexr
Modell: VS1
Marke: Kexr
● strukturelle Eigenschaften des seitlich montierten Innenraums Hochspannung Vakuumschalter
▶ Seitbetriebsmechanismus
▶ Epoxidharz isoliertem Pol
▶ Trip-Free Frühlingsbetriebssystem
▶ Vorder-/Rückseite Kabelabschlüsse
● Seitenschalter mit hoher Spannungsvakuumschalter innenmontierter Innenräume unter Verwendung von Bedingungen
▶ Umgebungstemperaturbereich: Die Temperaturumfangsumbieter mit hoher Spannungsvakuumschalter in Innenräumen sollte -15 ~ 40 ℃ betragen
▶ Höhe: Der seitlich montierte Hochspannungs-Vakuum-Leistungsschalter in Innenräumen sollte weniger als 1000 Meter installiert werden.
▶ Relative Luftfeuchtigkeit: Der tägliche Durchschnitt beträgt nicht mehr als 95%, der monatliche Durchschnitt beträgt nicht mehr als 90%, der tägliche Durchschnitt des gesättigten Dampfdrucks beträgt nicht mehr als 2,2 × 10 bis 3 MPa und der monatliche Durchschnitt beträgt nicht mehr als 1,8 × 10-3 MPa.
▶ Erdbebenintensität: weniger als 8 Grad
▶ Orte ohne Feuer, Explosion, schwerwiegende Verschmutzung, chemische Korrosion und schwere Vibration.
● Technische Parameter des seitlich montierten Innenraums mit Hochspannung Vakuumschalter
|
Artikel |
Einheit |
Daten |
||||
|
Nennspannung |
KV |
12 |
||||
|
Bewertungsstrom |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Nennkreislauf -Spannungsstrom |
Der |
20 |
25 |
31.5 |
||
|
Nenner Kurzschlussschließstrom |
Der |
50 |
63 |
80 |
||
|
Bewertungsstrom bewertet |
Der |
50 |
63 |
80 |
||
|
4S -Kurzschluss stand den Strom （Peak） |
Der |
20 |
25 |
31.5 |
||
|
Bewertungsniveau |
Arbeitsspannung arbeiten |
KV |
42 （48） |
|||
|
Impact Spannung standhalten |
75 （85） |
|||||
|
Bewertungssequenz |
|
Break-0.3s-CLOSE-180S-CLOSE |
||||
|
Mechanisches Leben |
Zeit |
10000 |
||||
|
Bewertungsverkürzung mit kurzer Kreislauf |
Zeit |
50 |
||||
|
Bewertungsspannung des Betriebsmechanismus （DC） |
V |
110,220 |
||||
|
Kontaktanschlussabstand |
mm |
11 ± 1 |
||||
|
Übertrenner (Kontaktfederkompressionslänge) |
mm |
35 ± 0,5 |
||||
|
Drei-Phasen-Trennung und Schließung der Absprungzeit |
MS |
≤2 |
||||
|
Kontaktieren Sie die Absprungzeit |
MS |
≤2 |
||||
|
Durchschnittliche Öffnungsgeschwindigkeit |
MS |
1,1 ± 0,2 |
||||
|
Durchschnittliche Schließgeschwindigkeit |
MS |
0,6 ± 0,2 |
||||
|
Öffnungszeit |
Maximale Betriebsspannung |
s |
≤ 0,05 |
|||
|
Min Betriebsspannung |
≤ 0,08 |
|||||
|
Schließzeit |
s |
0.1 |
||||
|
Zulässige Verschleiß -Akkumulationsdicke dynamischer und statischer Kontakte |
mm |
3 |
||||
