Kabelstecker

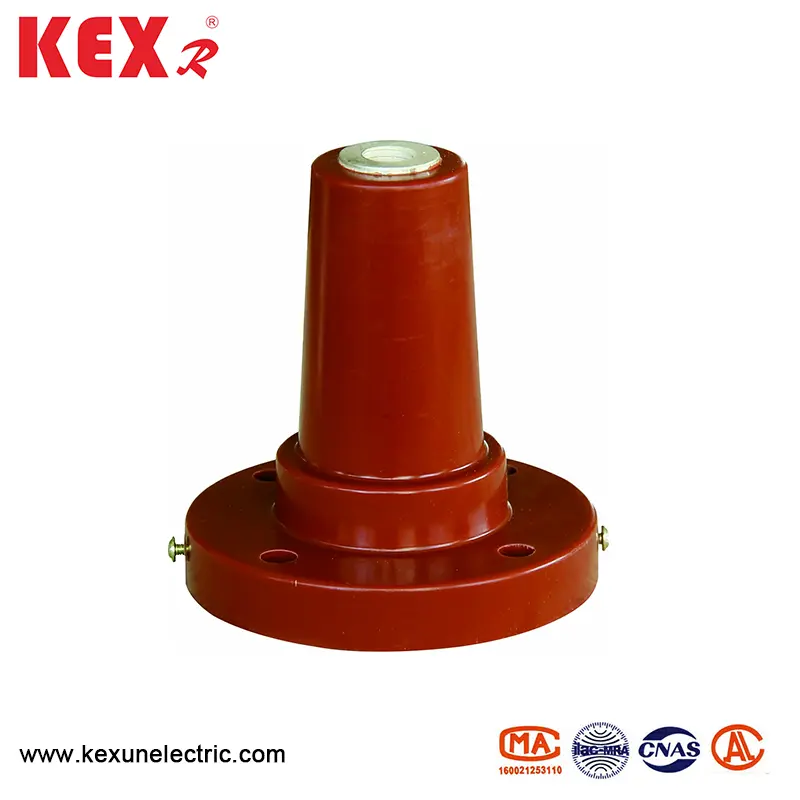

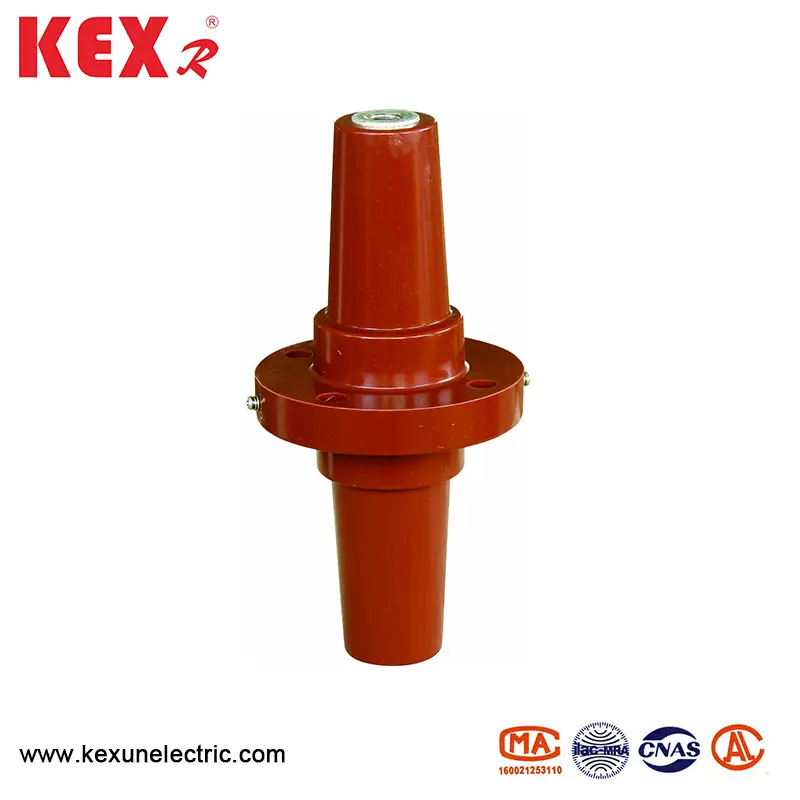

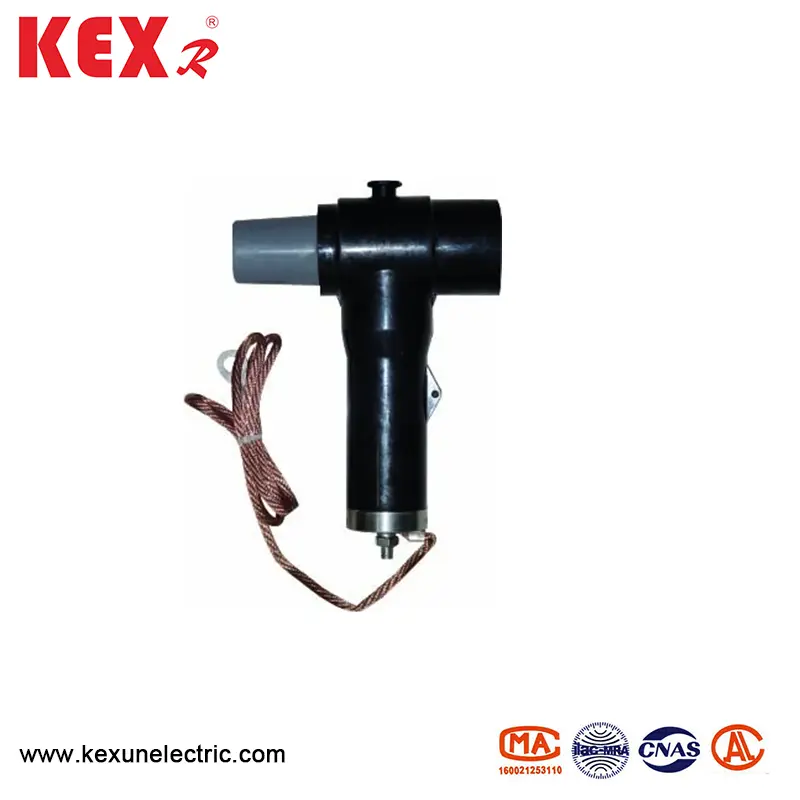

● Produktbild

◆ Produktüberblick

Als üblicher Kabelanschluss ist der Rückstand direkt auf dem 10 -kV -Berührbaren vorne/hinterher -Stecker installiert, um einen Überspannungsschutz für elektrische Geräte zu gewährleisten. Der Hecklitzer ist vollständig isoliert und versiegelt.

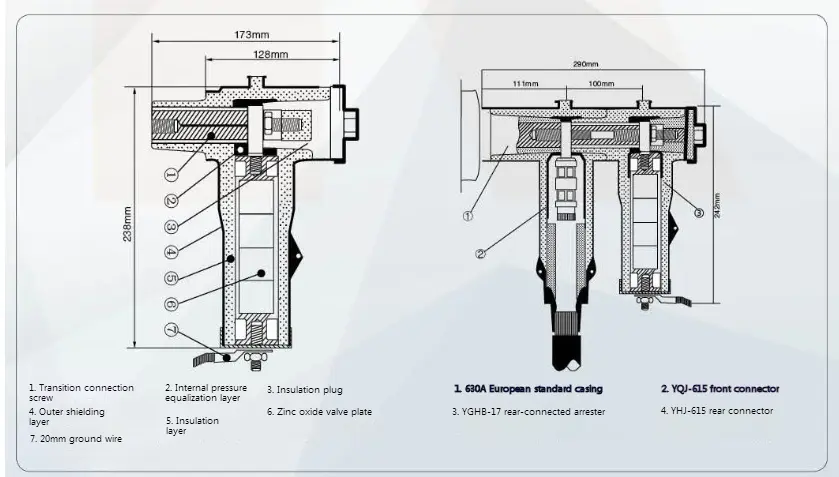

◆ Umzahlen Sie die dimensionale Zeichnung

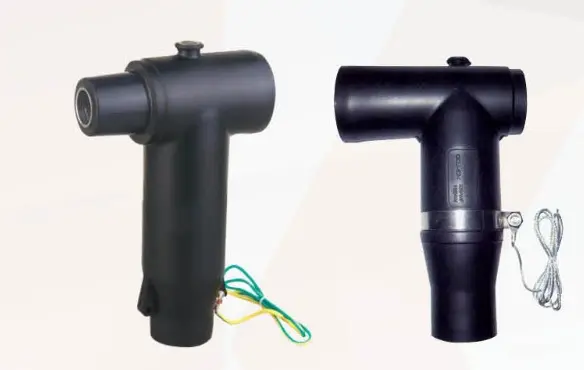

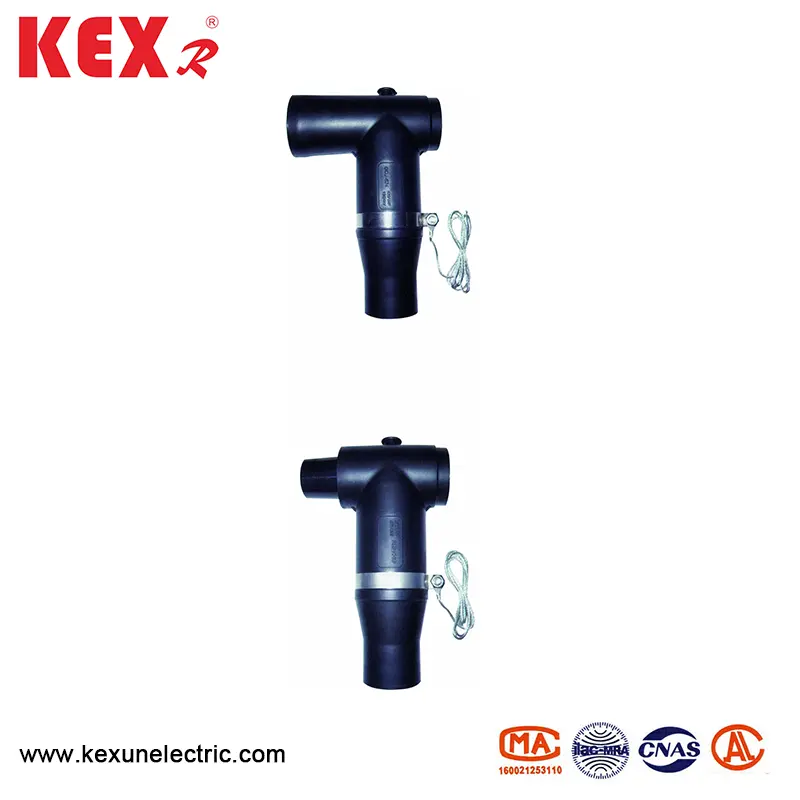

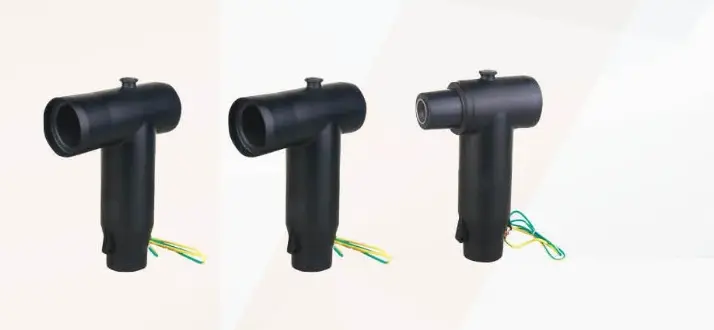

● Produktbild

◆ Produktüberblick

Der 15-kV-berührbare Kabelanschluss ist gemäß dem Standard von EN50181-1997 mit exquisitem Erscheinungsbild konzipiert und kann auf 10-kV-Ring-Netzwerkschrank, das Hauptnetzwerksystem des Kabelzweigboxs oder des Ringnetzwerksystems des Boxtransformators als eingehende und ausgehende Kabel angewendet werden. Durch Anschließen von YHJ-615-Berührbarer Heckanschluss oder BL-17-Einreichung können Multi-Channel-Expansion oder Überspannungsschutz realisiert werden. Der Nennstrom von 15 kV berührbarer Kabelanschluss beträgt 630a. Es ist für XLPE-Stromkabel mit einem Querschnitt von 35-400 mm² geeignet.

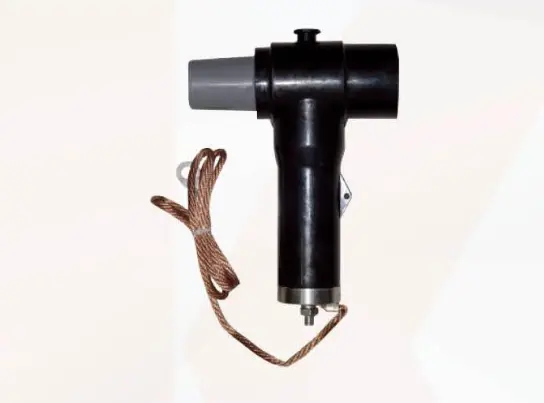

● Produktbild

◆ Produktüberblick

Der Berührbare 24-kV-Kabelanschluss ist gemäß dem Standard von EN50181-1997 mit exquisiten Aussehen ausgelegt und kann auf den 24-kV-Ring-Netzwerkkabinett, das Hauptnetzwerksystem der Kabelzweigbox oder das Ringnetzwerksystem des Boxtransformators als Zugang angewendet werden. Kabel- und Kabelverbindung. Durch Anschließen von YHJ-625-Berührbarer Heckanschluss oder BL-30-Einreichung können Multi-Channel-Expansion oder Überspannungsschutz realisiert werden. Der Nennstrom des berührbaren Steckers ist 630a, was für XLPE -Stromkabel mit 35 ~ 400 mm² Querschnitt geeignet ist.

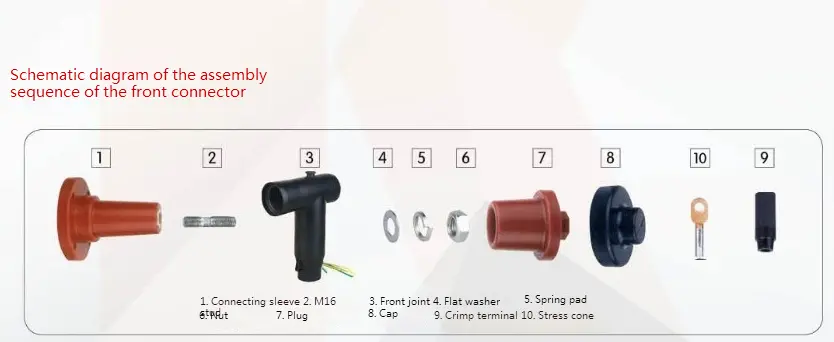

◆ Schematisches Diagramm der Sequenz vorderer Gelenkanordnung

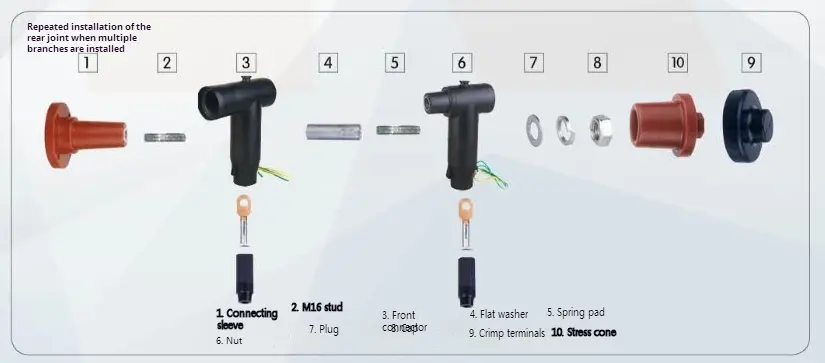

◆ Schematisches Diagramm der Montagesequenz der Vordergelenk und der hinteren Verbindung
