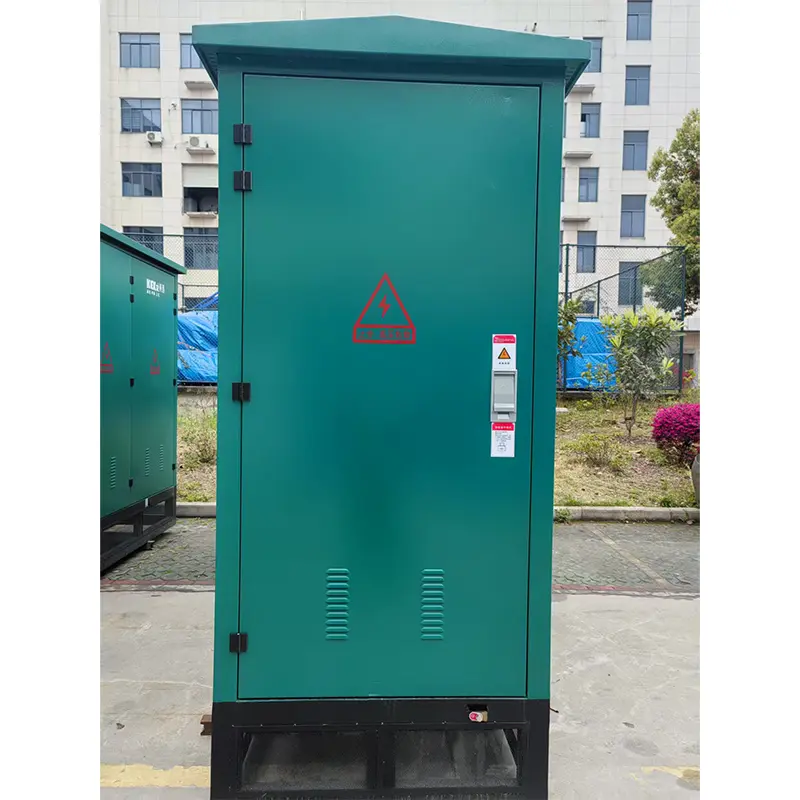

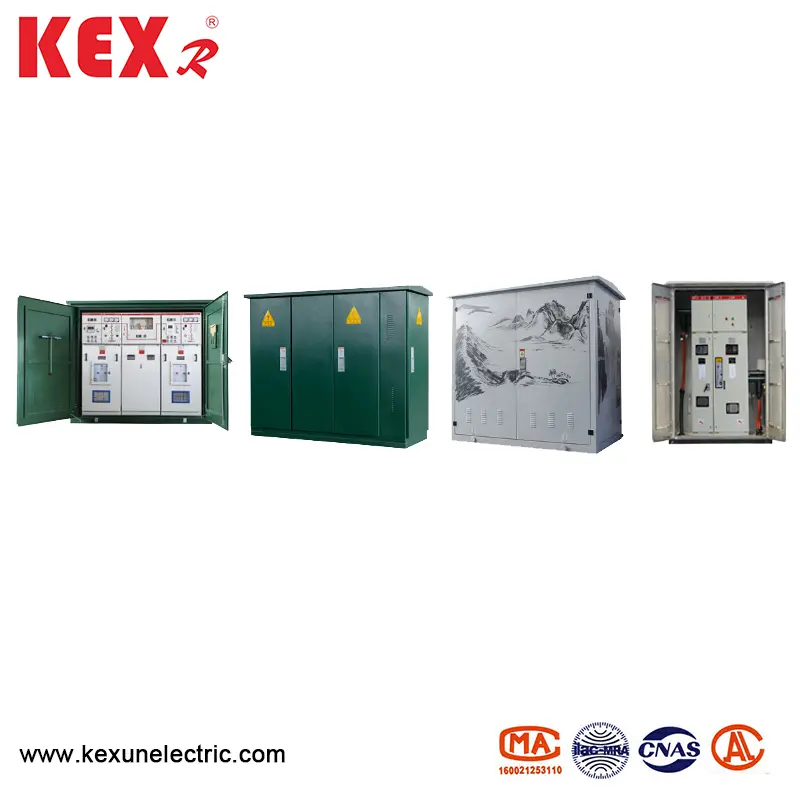

Lastschalter Kabelzweigbox

● Produktübersicht

Der DFW-Lastschalter-Kabelzweig-Box wird mit einem SF6-Lastschalter mit drei Stationen zusammengestellt, wobei die linke und rechte und ausgehende Linien, minimales strukturelles Design und die stärkste Kabelkonfigurationsfunktion mit bis zu 8 eingehenden und ausgehenden Leitungen eingestellt sind. Die Branchbox behält nicht nur die Vorteile der herkömmlichen Tap -Box, sondern hat auch einige Vorteile des Ring -Netzwerkschranks. Daher ist sie ein ideales Gerät für die Rekonstruktion des städtischen Netzwerks. Kleine Größe, wartungsfreie, gute technische Wirtschaft, hohe Zuverlässigkeit, einfache Installation und bequemer Gebrauch. Die Kabelzweigbox mit SF6-Lastschalter ist dadurch charakterisiert, dass sich drei Fächer in der Schachtel befinden, von denen eines versiegelt ist und das versiegelte Fach mit mikrodrückendem Schwefelhexafluoridgas gefüllt ist, bei dem mehr als eine Gruppe von Lasten gleichzeitig ausgeschaltet wird. Der Betriebsmechanismus des Lastschalters befindet sich im Betriebsantriebsfach, und es befinden sich Kabelwäsche und Kabelklemmen im Kabelfach, und die Kabelklemmen sind mit dem Lastschalter angeschlossen. Die Lastschalter im geschlossenen Kompartiment des Lastschalters sind dynamische und statische Kontakttyp -Lastschalter der Rotationstabelle, und die rotierende Welle jedes Lastschalters ist mit drei Schichten auf einem symmetrischen Sektor um die Welle festgelegt. Die Kabel im Kabelfach sind in drei Phasen eingeteilt, und die drei Kabelklemmen in jeder Gruppe sind parallel verteilt und wiederum schräg nach unten. Jeder Kabelanschluss ist vertikal mit der Kabelstapellinie verbunden, und die drei Kabelstapellinien sind parallel zueinander. Das geschlossene Fach verfügt über eine Druckentlastungspipeline.

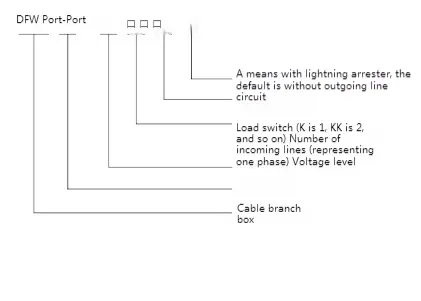

● Modellbedeutung

● Technischer Parameter

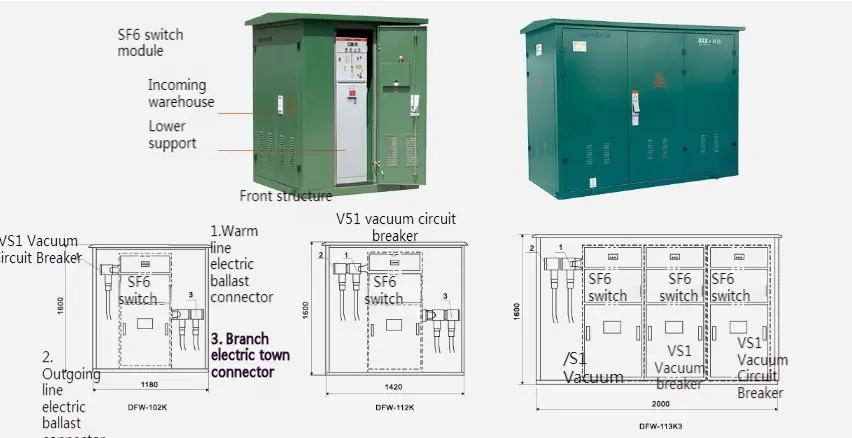

● Umriss Diagramm

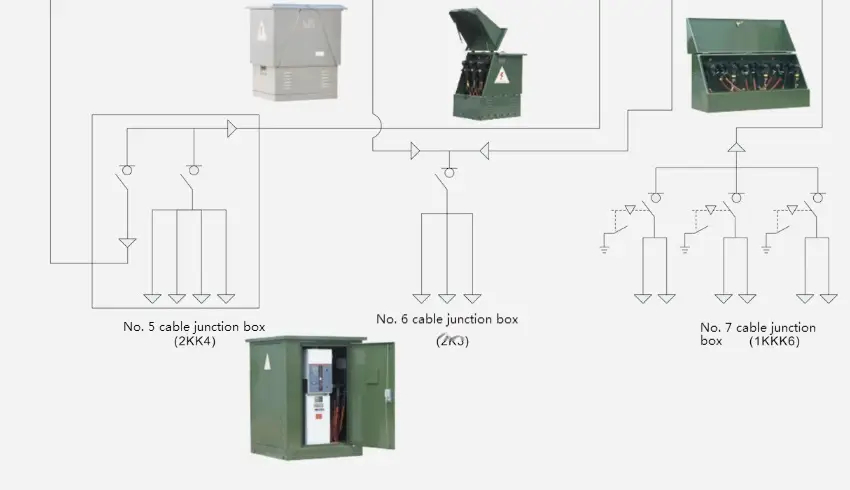

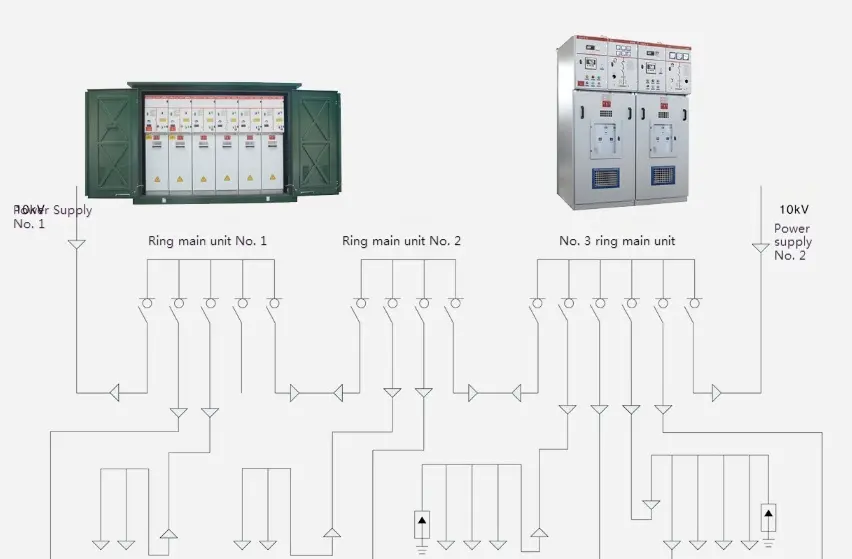

● Typisches Verdrahtungsschema -Diagramm

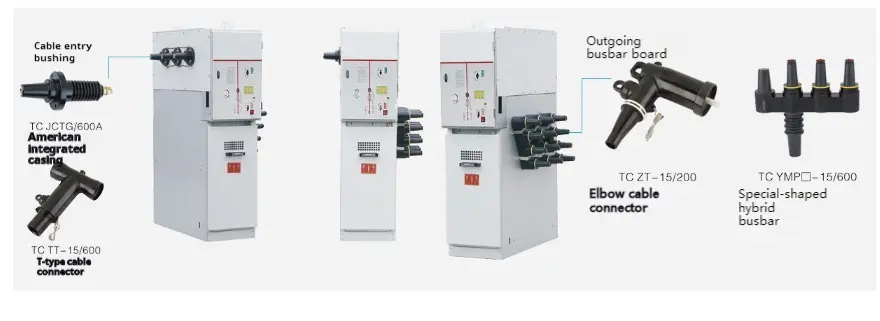

● Schematisches Diagramm der Kabelzweigbox mit SF6 -Lastschalter

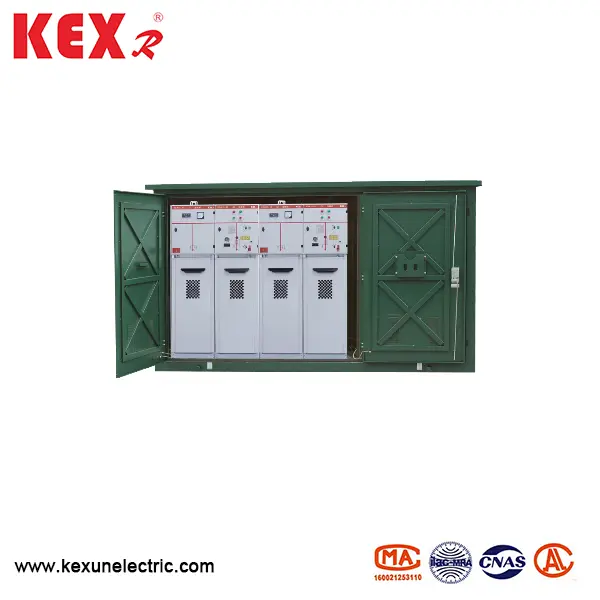

● Lastschalter Kabelzweigkasten mit Vakuumlastschalter (Vakuumschalter)

Übernehmen Sie die inländische hochwertige Vakuumlastschalterbaugruppe, trennen Sie die linken und rechten eingehenden und ausgehenden Linien geschickt, das kleinste strukturelle Design, die stärkste Kabelkonfigurationsfunktion und die eingehenden und ausgehenden Linien können 8 Kanäle erreichen. Die Branchbox behält nicht nur die Vorteile der herkömmlichen Tap -Box, sondern hat auch einige Vorteile des Ring -Netzwerkschranks. Daher ist sie ein ideales Gerät für die Rekonstruktion des städtischen Netzwerks. Kleine Größe, wartungsfreie, gute technische Wirtschaft, hohe Zuverlässigkeit, einfache Installation und bequemer Gebrauch. Der Kabelzweigkasten mit Vakuumlastschalter (Vakuumschalter) ist dadurch gekennzeichnet, dass sich drei Fächer in der Box befinden, von denen einer versiegelt ist, und der Betriebsmechanismus des Lastschalters direkt vor dem Zweigkasten, der manuell oder elektrischer Betrieb realisieren kann. Im Kabelfach befinden sich Kabelstöcke und Kabelklemmen, und die Kabelklemmen sind mit dem Lastschalter verbunden. Die Kabelfächer können bei Bedarf durch das Entwurfsschema mit Sicherungen geschützt werden, und das Entwurfsschema ist diversifiziert, was die Funktionen von Telemetrie, Fernbedienung und Fernkommunikation realisieren kann.

◆ Technischer Parameter

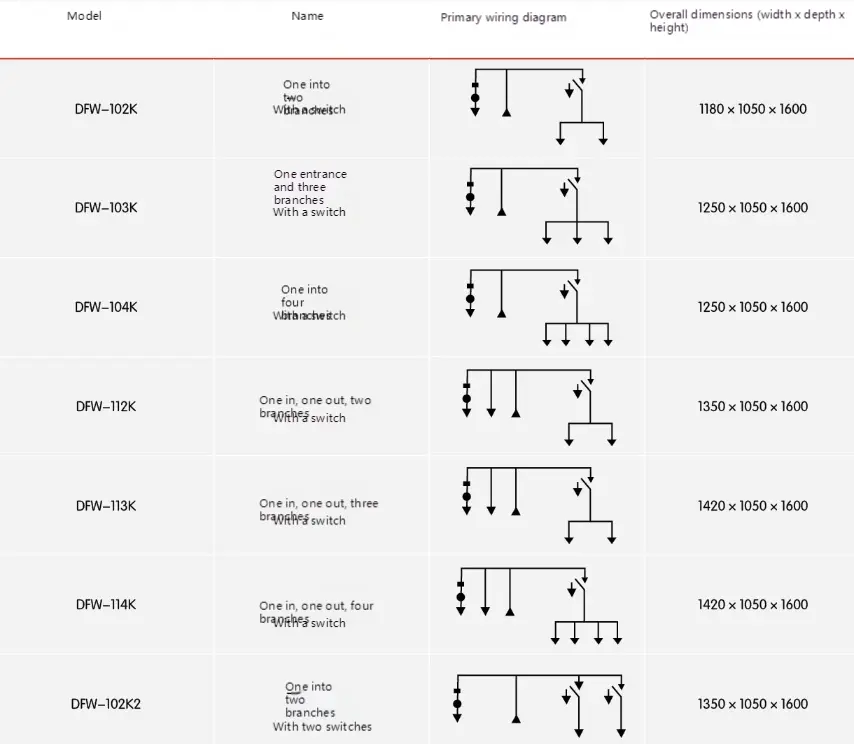

● Typisches Primärsystemdiagramm
