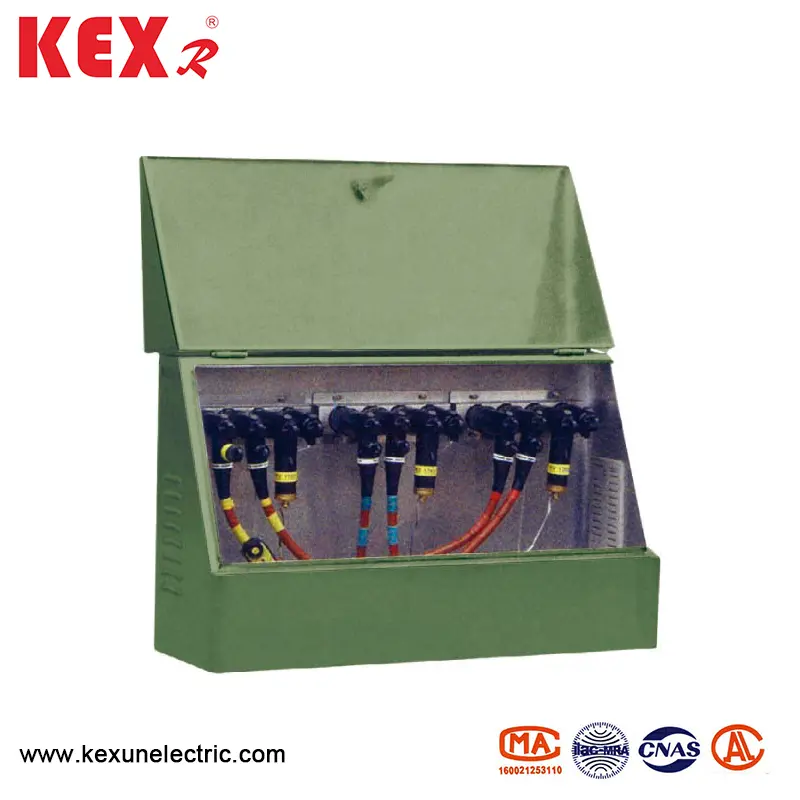

25kV American Cable Branch Box

● Verwendungsbedingungen

Die 25 -kV -Kabelzweigbox ist für die Verwendung unter folgenden Bedingungen geeignet.

▶ Umgebungstemperatur: zwischen -30 und 40 ℃

▶ Windgeschwindigkeit: Unter 34 m/s (weniger als 700 Pa)

▶ Luftfeuchtigkeit: Tägliche durchschnittliche Luftfeuchtigkeit von weniger als 95%; monatliche durchschnittliche Luftfeuchtigkeit von weniger als 90%

▶ Stoßdicht: Die horizontale Beschleunigung beträgt nicht mehr als 0,4 m/s und die vertikale Beschleunigung beträgt nicht mehr als 0,15 m/s.

▶ Neigung der Installationsstelle: weniger als 3 °

▶ Installationsumgebung: Die umgebende Luft des DFW -Kabelzweigbox Typ 25KV sollte offensichtlich nicht durch korrosives, brennbares Gas, Wasserdampf usw. verschmutzt werden, und es gibt keine gewalttätige Schwingung an der Installationsstelle.

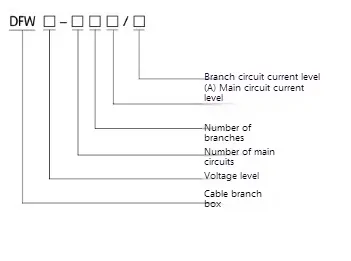

● Modellbedeutung

● Technischer Parameter

● Beispieldiagramm der 25 -kV -amerikanischen Kabelzweigbox

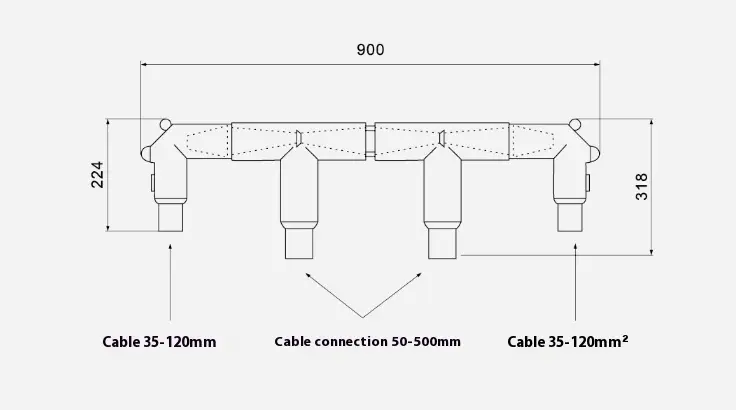

Wenn der 25 -kV -Kabelzweigbox aufgrund der Einschränkung des Standorts nicht platziert werden kann, kann sie direkt mit Kabelverbindungen kombiniert werden, um mehrere Kabelzweige zu bilden (Busstangen sind nicht erforderlich, und die Verbindungsmethode wird im folgenden Beispiel angezeigt) und in den Kabelgraben oder an andere Stellen platziert. Beispiel 1 Jede Gruppe von vier eingehenden und ausgehenden Linien (2 × 600A+2 × 200A) besteht aus zwei T-II-Kabelverbindungen, zwei Ellbogenverbindungen und einem Zwischenanschluss. Der T-ⅱ-Kabelanschluss 200A ist an den Ellbogenkabelanschluss angeschlossen (die andere Seite ist an einen all-isolierten Oxidanschluss angeschlossen).

In der Abbildung unten finden Sie Beispiele: Beispiele:

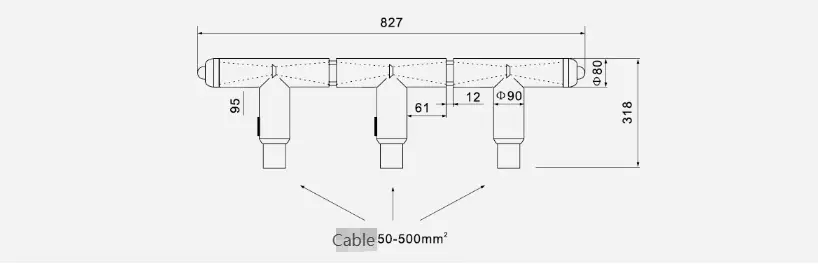

Beispiel 2 Drei Zugriffsleitungen (3x600a) Jede Phase besteht aus drei T-förmigen Kabelverbindungen und zwei mittleren Verbindungsanschlüssen. Abmessungen und Beispiele finden Sie in der Abbildung unten:

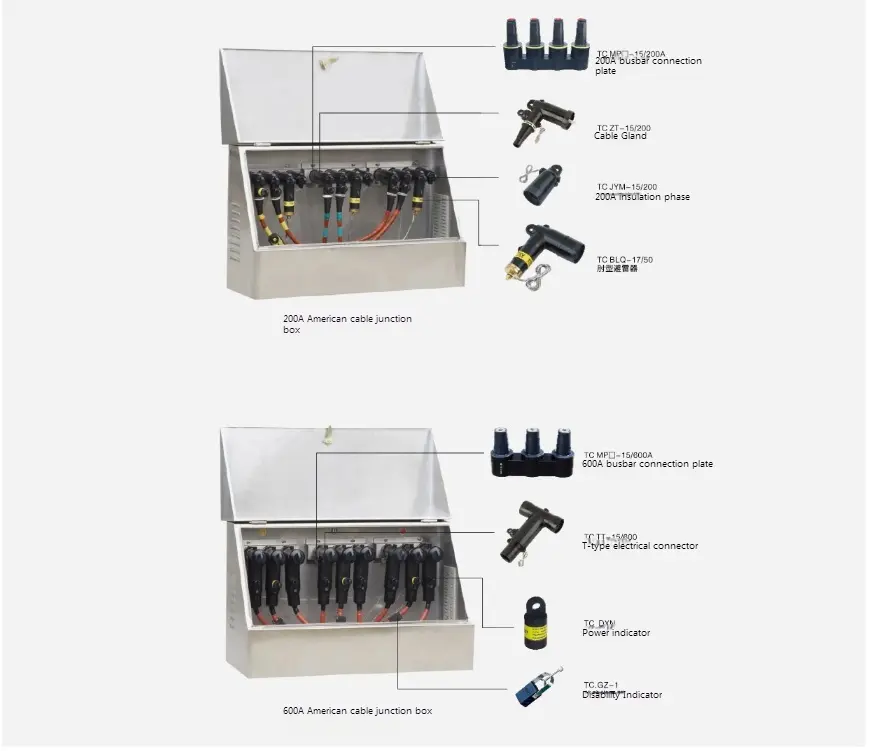

● Beispieldiagramm
