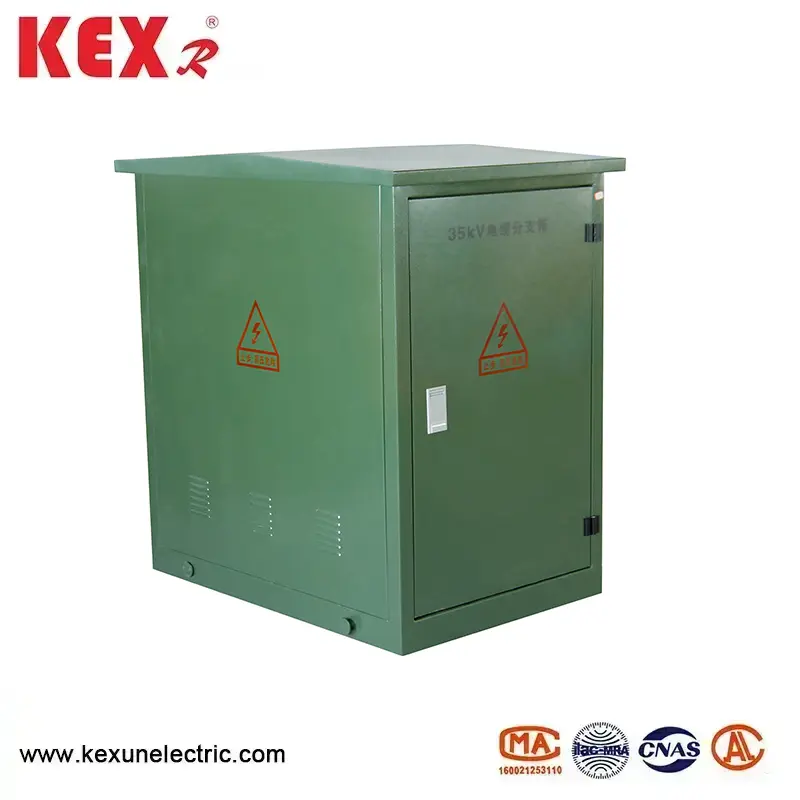

35 -kV -Kabelanschlussbox

○ Hauptmerkmal der 35 -kV -Kabelverbindungsbox

▶ Nennspannung: 35 kV (entsprechen den IEC 62271-200- und GB/T 11022-Standards).

▶ Vollständige Isolierung und vollständige Versiegelung: Fest Isolierung (wie Epoxidharz und Silikonkautschuk) oder SF6 -Gasisolierung wird angewendet, und es gibt keinen nackten Leiter mit Schutznote von IP65/IP67.

▶ Europäische Plug-in-Technologie: Standard-Schirm-Plug-in-Kabelverbinder (Support Live-Betrieb (Spezialwerkzeuge sind erforderlich).

▶ Modulares Design: Die eingehenden und ausgehenden Linien können flexibel erweitert werden (z. B. 1 in, 3, 2 in und 4 heraus).

▶ Intelligente Auswahl: Fehleranzeigen, Temperatursensor, DTU (Verteilungsanschluss) können integriert werden.

○ Typische strukturelle Zusammensetzung des 35 -kV -Kabelanschlussboxs

▶ Box

Edelstahl /SMC-Verbundmaterial ist korrosionsbeständig und für den Außenbereich geeignet (-40 ℃ ~+70 ℃).

▶ Isolierter Bus

Kupfer- oder Aluminiumleiter, Silikongummi /EPDM -Isolierung, Leistungsfrequenz standspalten Spannung ≥ 70 kV, Blitzimpuls 170 kV.

▶ Kabelstecker

35-kV-Schirm-Plug-in-Anschlüsse (z. B. T-Typ und Ellbogen-Typ) mit Testpunkten (optional).

▶ Schutzvorrichtung

Lightning Arester, Kurzschluss-Fehleranzeigen und Live-Display können ausgewählt werden.

▶ Erdungssystem

Die Schachtel- und Kabelschutzschicht sind zuverlässig geerdet (Erdungswiderstand ≤4 Ω).

○ Installation sowie Betrieb und Wartung von 35 kV Kabelanschlusskasten

 ◆ Installationsanforderungen

Kabelabstreifen und Schneiden: Übereinstimmen genau mit den Verbindungsspezifikationen (Fehler 1 mm), um die Schädigung der Isolationsschicht zu vermeiden.

▶ Installation der Anschluss: Reinigen Sie die Kontaktoberfläche und tragen Sie Silikonfett auf, um Oxidation zu verhindern. Ziehen Sie mit einem Drehmomentschlüssel fest (zum Beispiel benötigt T-Gelenk 35 ~ 40 n m).

▶ Erdung: Der Schachtel und der Kabelschild müssen zuverlässig geerdet sein (Erdungswiderstand ≤4 Ω).

◆ Sicherer Betrieb

▶ Überprüfen Sie den Strom nach Stromausfall und tragen Sie beim Betrieb isolierende Handschuhe und Schutzbrillen.

▶ Stellen Sie sicher, dass der Erdungsschalter (falls vorhand) geschlossen ist, bevor Sie den Stecker einfügen und abziehen.

◆ Wartungsvorschlag

▶ Jährliche Inspektion: Infrarot -Temperaturmessung (Schwerpunkt auf die Überwachung des Temperaturanstiegs der Fugen).

▶ Dichtungsprüfung: Ersetzen Sie den Dichtungsring alle fünf Jahre einmal (Feuchtigkeit und Staubdicht).

▶ Isolationstest: Führen Sie alle 3 Jahre einen Spannungstest durch.

● Technischer Parameter des 35kV europäischen Typskabelanschlussboxs

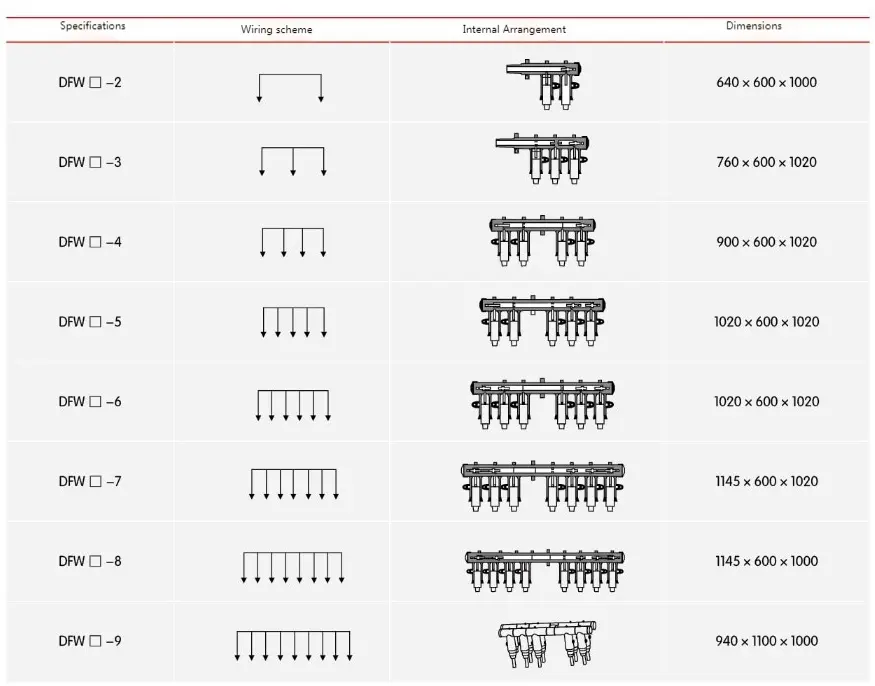

● 35 -kV europäische Kabelanschluss -Box -Bestellnummer Beschreibung
