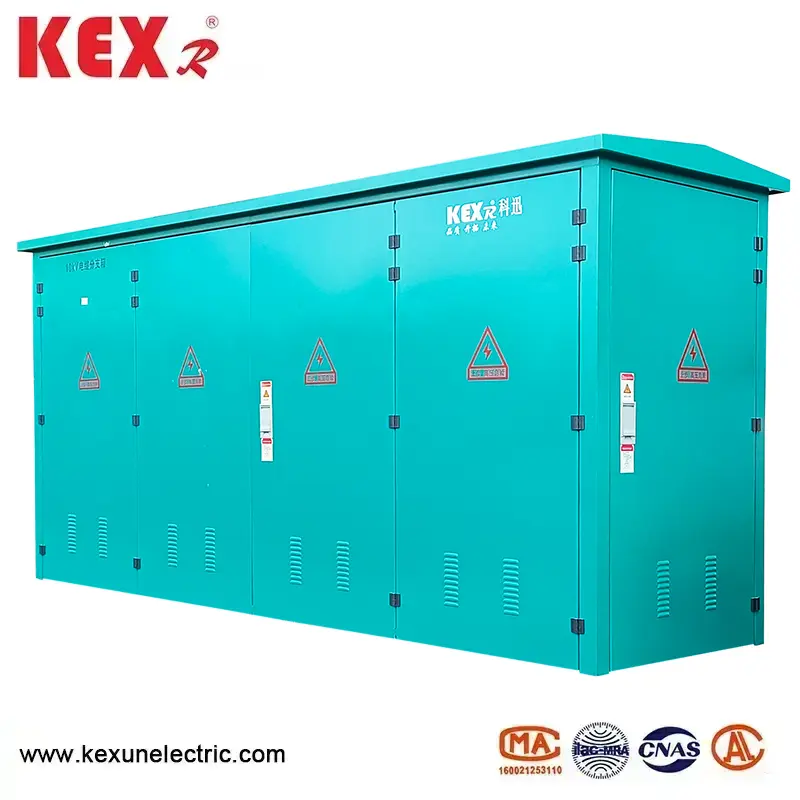

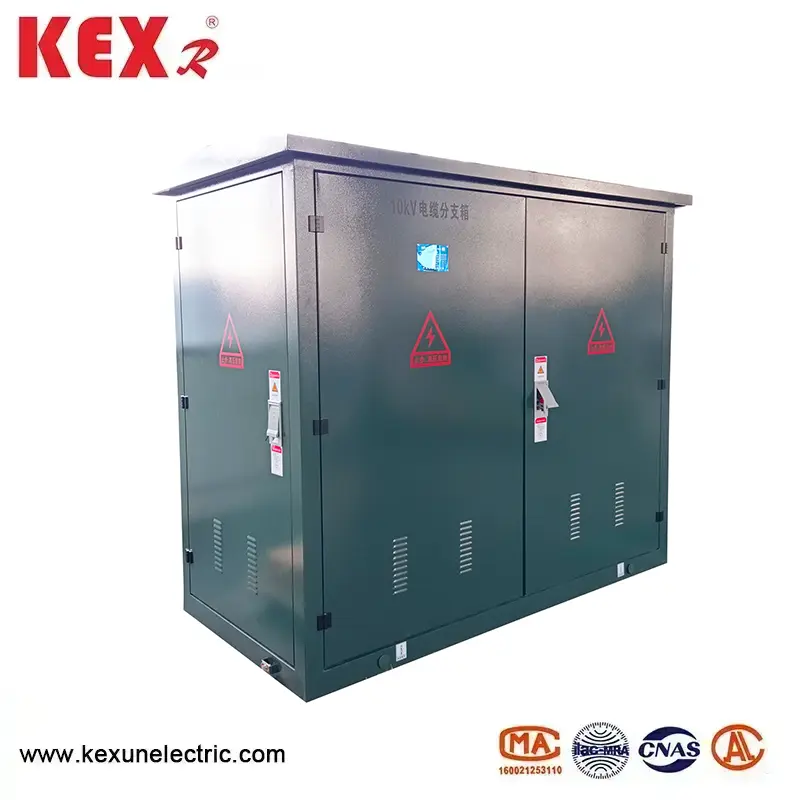

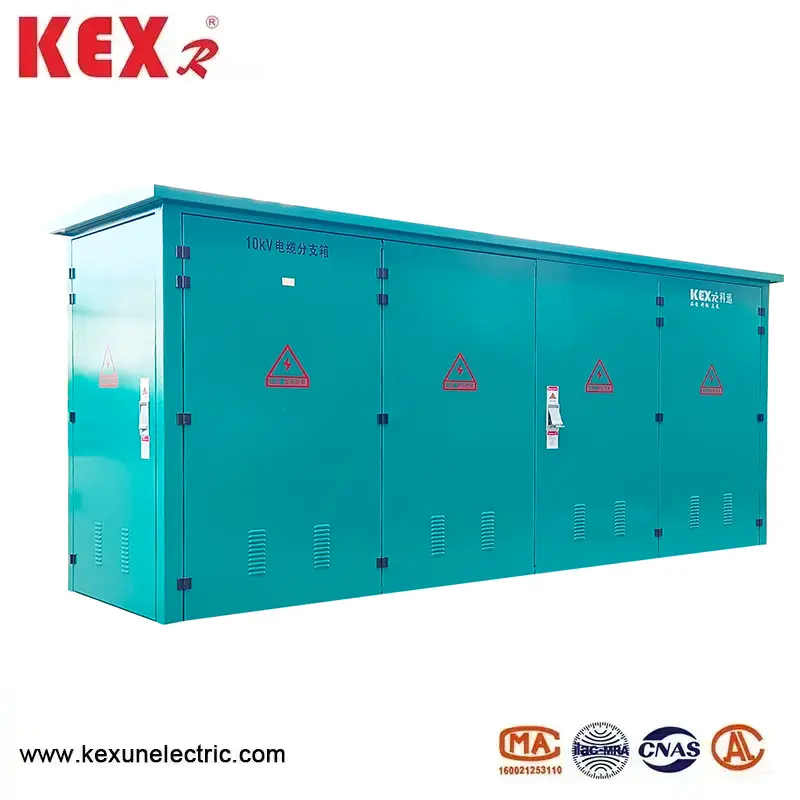

24 -kV -Kabelspaltbox
Der 24 -kV -Kabel -Spaltungskasten, der speziell von Kexun in China Factory erzeugt wird, ist ein Kabel -Tippvorsprung für das System mit mittlerer Spannungsverteilung, das für 24 -kV -Spannungsebene geeignet ist (die höchste Arbeitsspannung ist 26 kV), nimmt europäische Standarddesign (IEC, DIN usw.) an, die Merkmale der vollständigen Isolation, die Verteilung der Verteilung und die modifizierte Verteilung und das breit und die Verteilung der Verteilung und die Verteilung der Verteilung, die modifizierte und ein hohes Schutz und das breitete Szene und das Neue -Verteiler, die Szene und das Neue -Verteiler, die Szene und das Neue -Verteiler und die New -Energy -Szene und das Neue -Verteiler, die Szene und das Neue -Verteiler und das Neue -Szene, das Szene und das Neuerungen und die New -Energy -Szene und das Hilfsort.
Modell: 24 kV
Marke: Kexr
Modell: 24 kV
Marke: Kexr
● Kerneigenschaften der 24 -kV -Kabelspaltbox
▶ Spannungsqualität: 24 kV-Kabelspannungsspannung beträgt 24 kV (entsprechen IEC 62271-200 oder GB/T 11022 Standard).
▶ Voll isoliertes Siegel: Die lebenden Teile werden durch feste Isolierung oder SF6-Gas isoliert, ohne exponierten Leiter, staubsicher und wasserdicht (IP65/IP67).
▶ Plug-in-Technologie im europäischen Stil: T-Typ- oder Ellbogen-Kabelanschlüsse vom Typ Staustyp sind Standard und Live-Plug-In werden unterstützt (spezielle Tools sind erforderlich).
▶ Modulare Expansion: Standardeinheiten (z. B. 1 in, 4, 2 in und 6) können flexibel kombiniert werden, um die spätere Kapazitätserweiterung zu unterstützen.
● Die 24 -kV -Kabel -Spaltungsbox typisch strukturell
▶ Die Schachtel besteht aus Edelstahl /SMC, das korrosionsbeständig und im Freien (-40 ℃ ~+70 ℃) ist.
▶ Der isolierte Bus besteht aus Kupfer oder Aluminium, mit Silikonkautschuk /EPDM -Isolationsschicht verpackt, und der Isolationsniveau beträgt ≥ 50 kV (Stromfrequenz -Spannung).
▶ Kabelstecker
24-kV-Schirm-Plug-in-Anschluss (wie RIP-Typ und EPDM-Isolierung) mit Testpunkt (optional).
▶ Das Schutzgerät kann mit kurzer Kurzschluss-Fehleranzeige, Live-Anzeige und Blitzanlagen ausgestattet werden.
Erdungssystem Box Erdungsanschluss+Kabelschild Erdung, Erdungswiderstand ≤ 4 Ω.
● Typische Anwendungsszenarien des 24 -kV -Kabelspaltkastens Typische strukturelle
▶ Neues Energiekraftwerk: Offshore Wind Power 24 -kV -Kollektorlinie.
▶ Industriepark: Kabelzweig von Hochspannungsmotor oder Transformator.
▶ Minen-/Ölfeld: Explosionssicheres 24-kV-Zweigbox (Ex D iic T4).
▶ Städtisches Hochspannungsverteilungsnetz: Ein alternatives Schema für den Kabelring-Netzwerkschrank (Sparplatz)
● Verwenden der Bedingungen des 24 -kV -Kabelspaltungsboxs am europäischen Typ
Umgebungstemperatur des 10KV europäischen Kabelverteilungsfelds: -30 ~ 40 ℃
Windgeschwindigkeit: äquivalent zu 34 m/SL und nicht mehr als 700pal
Luftfeuchtigkeit: Die durchschnittliche tägliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%
Die durchschnittliche monatliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%
Stoßdicht: Die horizontale Beschleunigung beträgt nicht mehr als 0,4 m/s², und die vertikale Beschleunigung beträgt nicht mehr als 0,15 m/s².
Neigung von europäischen Kabelverteilungskasten Installationsstelle: weniger als 3
Installationsumgebung: Die umgebende Luft sollte offensichtlich nicht durch korrosives, brennbares Gas, Wasserdampf usw. verschmutzt werden, und die Installationsstelle sollte nicht heftig vibriert werden.
● Technischer Parameter des 24 kV europäischen Kabelspaltungsbox
|
Nennspannung |
24 kV |
|
Bewertungsstrom |
630a |
|
Dynamischer stabiler Strom |
50 ka/0,3s |
|
Wärme stabiler Strom |
20ka/0,3s |
|
1 min Arbeitsfrequenz standspalte Spannung |
42KV |
|
15 Minuten dc Spannung standhalten |
52 kv |
|
Beleuchtungsimpuls -Spannung |
105kV |
|
Shell IP -Abschluss |
IP33 |

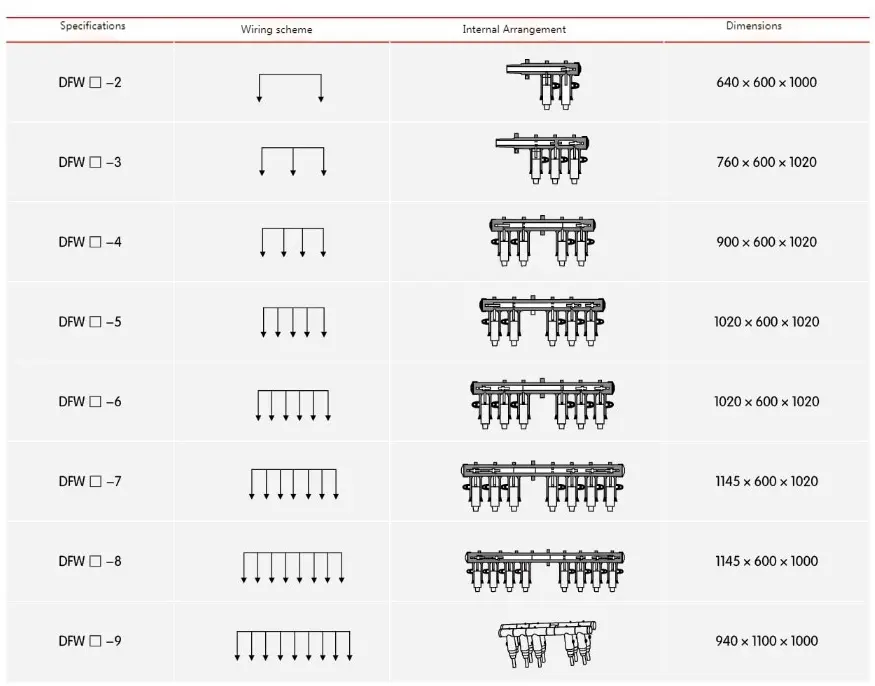

● 24 kV europäische Kabelspaltkasten -Bestellnummer Beschreibung
