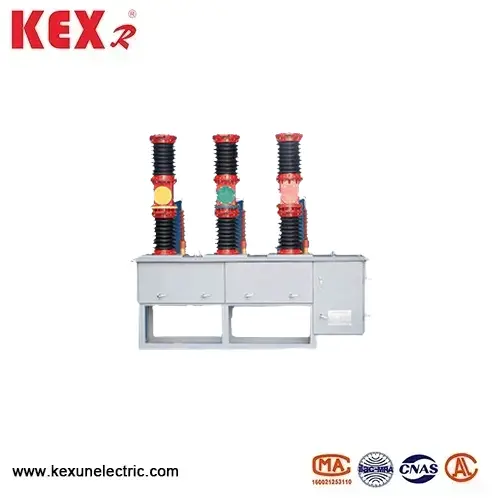

Zw7A Outdoor Hochspannungs-AC-Vakuum-Unterbrecher
ZW7A Outdoor-Hochspannungs-AC-Vakuum-Unterbrecher, der von Kexr, einem Hersteller in China, produziert wird, ist ein Hochspannungsunterbrecher im Freien für 40,5-kV-Spannungsklassen, der hauptsächlich für Umstation ausgehende Linien, Leistungsverteilung der industriellen und intelligenten Kontrolle und intelligente Kontrolle und intelligente Kontrolle und intelligente Kontrolle und intelligente Kontrolle und die intelligente Kontrolle und die intelligente Kontrolle und die intelligente Kontrolle und das Vergleich der intelligenten und intelligenten Kontrolle und die Verschärfung der Merkmale und die Schärfe des Außenbereichs und die Schärfe des Außenbereichs und die Schärfe des Außenbereichs und die Schärfe des Außenbereichs und die Schärfe des Außenbereichs und die Schärfe von Hartschärfen und die Schärfe werden geeignet sind.
Modell: Zw7a-40.5
Marke: Kexr
Modell: Zw7a-40.5
Marke: Kexr
● Zw7a Outdoor Hochspannungs-AC-Vakuum-Unterbrecher-Produktmerkmale
◆ Design mit Hochspannung Grade Grade
Die Nennspannung des ZW7A-Hochspannungs-AC-Vakuum-Unterbrechers im Freien beträgt 40,5 kV, was für 35-kV-Stromversorgungssysteme (wie Windkraft und Photovoltaik-Booster-Stationen) geeignet ist. Vakuumbogenlöschtechnologie, kein Öl, kein SF, Umweltschutz und wartungsfreie.
◆ Outdoor Vollversiegelte Struktur
Der ZW7A-Hochspannungs-AC-Vakuum-Unterbrecher im Freien nimmt Silikonkautschukhülsen, UV-resistent, Anti-Fouling, Schutzgrad IP67 (staubdicht und wasserdicht) an. Festkörperversiegelungsstange (optional): Epoxidharz wird gegossen, um die Isolationsleistung zu verbessern, was für Bereiche mit hoher Luftfeuchtigkeit und Salznebel geeignet ist.
◆ Intelligente Kontrolle (optional)
Microcomputer-basierte Schutzvorrichtung: Es unterstützt Überstrom-, Schnellbrecher- und Null-Sequenzschutz. Automatisches Einlösen (einstellbar für 1 ~ 3 Mal), um die Zuverlässigkeit der Stromversorgung zu verbessern. Kommunikationsschnittstelle: ZW7A Outdoor Hochspannungs-AC-Vakuum-Unterbrecherunterstützung 4G/GPRS und RS485 und verbinden Sie sich mit dem SCADA-System.
◆ Betriebsmechanismus mit hoher Zuverlässigkeit
Federsenergiespeichermechanismus (Elektro+Manuelles Betrieb):
Elektrische Energiespeicherung: DC220V/AC220V Optional. Handbuch Bremsfreisetzung: Mechanische Auslöse im Notfall. Mechanische Lebensdauer: ≥ 10.000 Mal, elektrische Lebensdauer ≥ 5.000 Mal (Bewertungsstrom)
● Typische Anwendungsszenarien des Zw7A-Hochspannungs-AC-Vakuum-Unterbrechers im Freien im Freien
◆ 35-kV-Umspannwerk: Zw7A Outdoor-Hochspannungs-AC-Vakuum-Unterbrecher ist für ausgehende Leistungsschalter und Sektionsschutz geeignet.
◆ Neue Energieleistungserzeugung: Netzverbundene Schalter von Windkraft- und Photovoltaik-Booster-Stationen.
◆ Industrie- und Bergbauunternehmen: Schutz großer Hochspannungsmotoren und -Transformatoren.
◆ Eisenbahntraktionsleistung: 35 -kV -Verteilungssystem der elektrifizierten Eisenbahn.
● Technische Parameter des ZW7A-Hochspannungs-AC-Vakuum-Unterbrechers im Freien im Freien
|
Nummer |
Artikel |
Einheit |
Daten |
|
|
1 |
Nennspannung |
KV |
40.5 |
|
|
2 |
Bewertungsfrequenz |
Hz |
1250 ，1600,2000 |
|
|
3 |
Bewertungsstrom |
A |
20，25,31,5 |
|
|
4 |
Bewertetes Kurzschlussbrennstrom |
Der |
50,63,80 |
|
|
5 |
Bewertungsstrom (Peak) bewertet (Peak) |
20，25,31,5 |
||
|
6 |
Bewertet kurzfristig dem Strom |
31.5 |
||
|
7 |
Nenner Kurzschlussschließstrom |
80 |
||
|
8 |
Bewertungssequenz |
|
O-0,3S-Co-180S-Co. |
|
|
9 |
Mechanisches Leben |
Zeit |
10000 |
|
|
10 |
Bewertete Kurzschluss-Breaking Current Breaking Zeiten |
Zeit |
20 |
|
|
11 |
1 min Arbeitsfrequenz standspalte Spannung |
(nass) Phase zu Phase/Masse |
KV |
80 |
|
(trocken) Phase zu Phase/Masse |
KV |
95 |
||
|
12 |
Beleuchtungsimpuls -Spannungsphase in Phase/Masse |
KV |
180 |
|
|
13 |
Zulässige Verschleißdicke dynamischer und statischer Kontakte |
mm |
3 |
|
|
14 |
Nettogewicht |
kg |
Ungefähr 600 |
|
|
15 |
Kontaktabstand |
mm |
22 ± 2 |
|
|
16 |
Kontakthub des Kontakts |
mm |
4 ± 1 |
|
|
17 |
Durchschnittliche Öffnungsgeschwindigkeit |
MS |
1,3 ~ 1,8 |
|
|
18 |
Durchschnittliche Schließgeschwindigkeit |
MS |
1,0 ~ 1,7 |
|
|
19 |
Kontaktieren Sie die Absprungzeit |
MS |
≤3 |
|
|
20 |
Synchronisation der dreiphasigen Öffnung und Schließung |
MS |
≤3 |
|
|
21 |
Hauptkreiswiderstand |
Baby |
≤ 100 |
|
|
22 |
Schließzeit |
MS |
≤150 |
|
|
23 |
Öffnungszeit |
MS |
≤ 60 |
|
