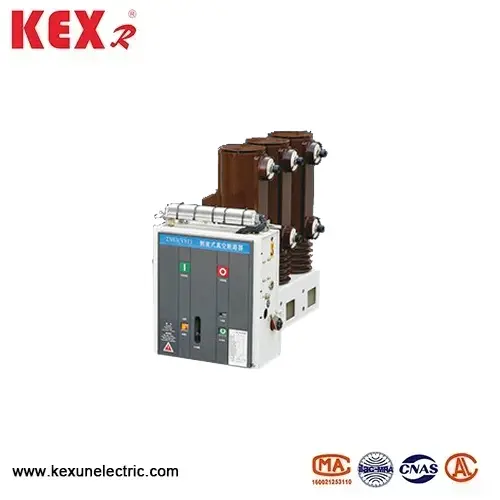

Seitlich montierter Innenhochvakuum-Unterbrecher

● Hauptmerkmale des Zn63-12-am Seitenmontierten in Innenspannungsvakuum-Unterbrechers im Innenraum

◆ Strukturelles Design

▶ Nebenmontierte Installation: Nebenmontierte Innenhochvakuum-Unterbrecher, die normalerweise an der Seitenwand der Schaltanlage festgelegt ist, spart Platz für kompakte Innenschalter (wie Kyn28a-12-Zentralschrank).

▶ Modulares Design: Der Vakuumunterbrecher, der Betriebsmechanismus und die Isolierungsteile sind modular, was für die Wartung geeignet ist.

◆ Bogenlöschungstechnologie: Nebenmontierter Innenhochvakuum-Unterbrecher Adoptiert Vakuumunterbrecher, der eine starke Bruchfähigkeit, eine lange Lebensdauer und keine Umweltverschmutzung aufweist und für häufigen Betrieb geeignet ist (z. B. die Umstellung des Kondensators).

◆ Betriebsmechanismus Feder -Energiespeichermechanismus: Er kann manuell oder elektrisch (Standard -Elektro, Handbuch) betrieben werden, und die Angabe der Energiespeicherung ist klar. Die mechanische Lebensdauer kann mehr als 10.000 Mal erreichen, und die elektrische Lebensdauer beträgt etwa 10.000 ~ 20.000 Mal (abhängig vom Lasttyp).

◆ Sicherheits- und Schutz: Nebenmontierte Innenvakuum-Unterbrecher in Innenräumen hat eine hervorragende Isolationsleistung im Einklang mit dem IP2X-Schutzniveau, um zu verhindern, dass Fremdkörper eindringen. Haben ineinandergreifende Anti-Misoperation-Geräte (wie das Öffnen und Schließen von Verriegelung und Erdungsschalter ineinandergreifend).

● Typische Anwendungsszenarien des seitlich montierten Innenraums mit Hochspannungs-Vakuum-Unterbrechern

▶ STATION: Eingehende und ausgehende Linienschutz des 12 -kV -Verteilungssystems.

▶ Industriekraftverbrauch: Motorschutz in Metallurgie, chemischer Industrie und anderen Bereichen.

▶ Neue Energie: Hochspannungs-Seitenschalter des Photovoltaik- und Windkraft-Box-Transformators.

▶ Häufige Betriebsgerichte: wie Schaltkondensatorbanken (Spezialmodelle müssen ausgewählt werden).

● Zn63-12 Seitbeamte Innenhochvakuum-Unterbrecher unter Verwendung von Bedingungen

▶ Umgebungstemperaturbereich: Die Temperaturumfangsummontage mit hoher Spannungsvakuum -Unterbrechung sollte -15 ~ 40 ℃ betragen

▶ Höhe: Der seitlich montierte Hochspannungs-Vakuum-Leistungsschalter in Innenräumen sollte weniger als 1000 Meter installiert werden.

▶ Relative Luftfeuchtigkeit: Der tägliche Durchschnitt beträgt nicht mehr als 95%, der monatliche Durchschnitt beträgt nicht mehr als 90%, der tägliche Durchschnitt des gesättigten Dampfdrucks beträgt nicht mehr als 2,2 × 10 bis 3 MPa und der monatliche Durchschnitt beträgt nicht mehr als 1,8 × 10-3 MPa.

▶ Erdbebenintensität: weniger als 8 Grad

▶ Orte ohne Feuer, Explosion, schwerwiegende Verschmutzung, chemische Korrosion und schwere Vibration.

● Technische Parameter des Zn63-12-am Seitenmontierten in Innenspannung mit Hochspannung Vakuum-Unterbrechung
