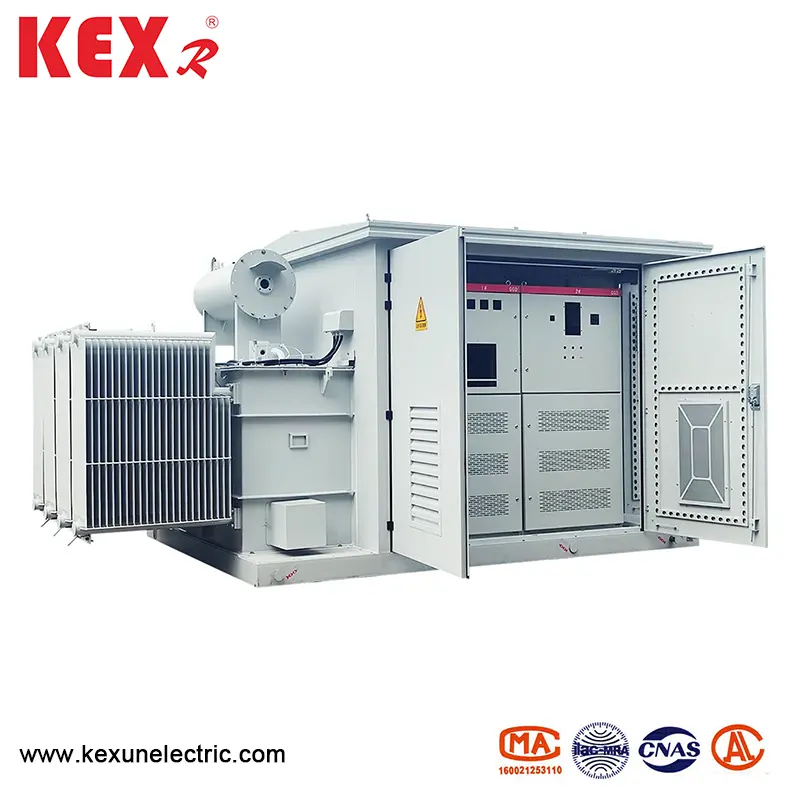

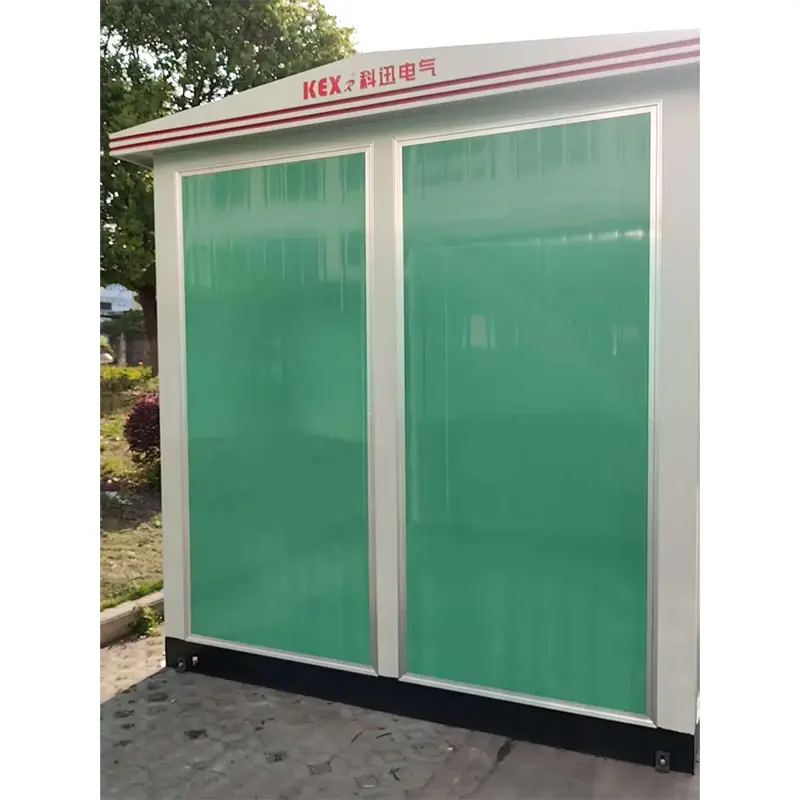

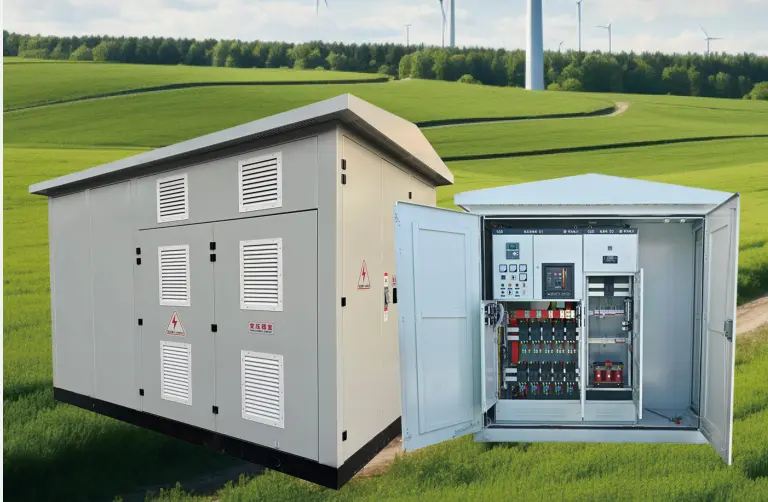

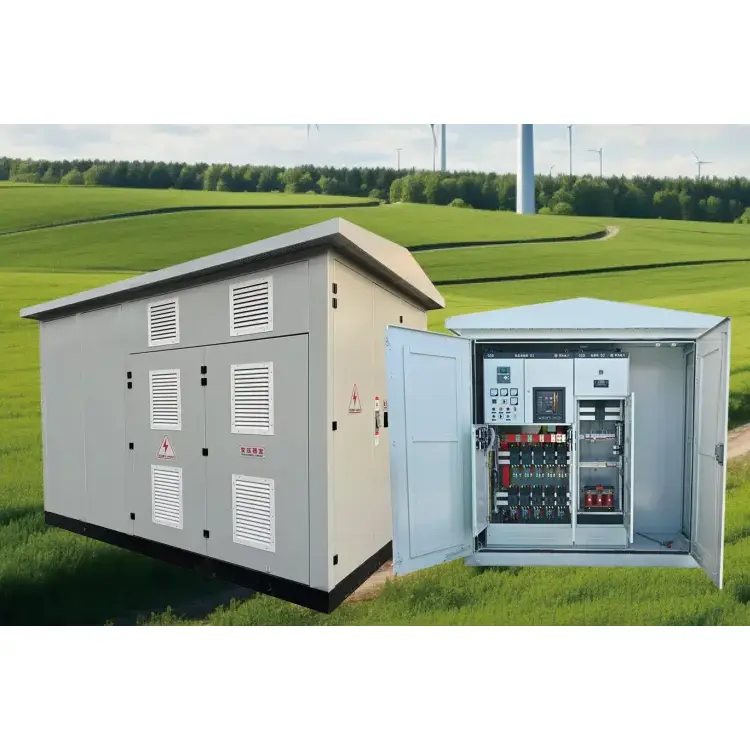

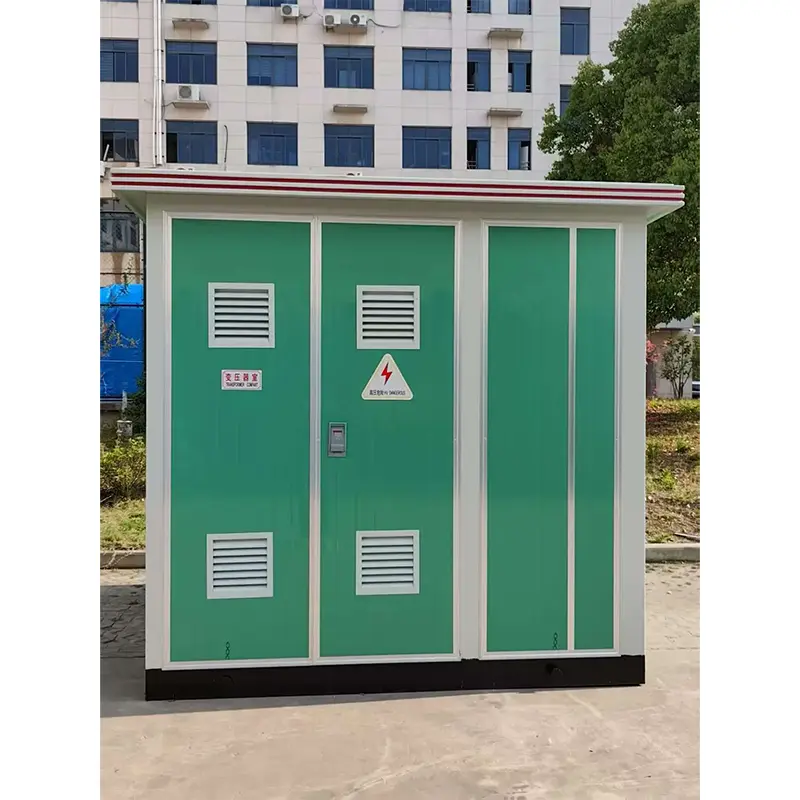

Photovoltaik-Aufstiegsbox-Transformator

● Grundzusammensetzung des YB-12-Photovoltaik-Aufstiegs-Box-Transformators vom YB-12-Typ

Der Photovoltaik-Aufenthaltsbox-Transformator wird normalerweise durch die folgenden drei Teile in eine Box integriert: ◆ Photovoltaik-Wechselrichter (optionaler Teil): Den Gleichstromausgang (DC) durch Photovoltaikmodule konvertieren in alternierender Strom (AC), und die üblichen Ausgangsspannungen sind 270 V, 315V, 400V usw.. durch das Stromnetz (wie 10 kV und 35 kV).

◆ Hochspannungsschalter: einschließlich Leistungsschalter, Unterbrecher, Schutzvorrichtungen usw., die für gitterverbundene Steuerung und Systemschutz verwendet werden. HINWEIS: Einige Box-Transformatoren enthalten möglicherweise keine Wechselrichter, sondern nur die Transformatoren und Hochspannungsschalter (als "reine Boost-Box-Transformatoren").

● Kernfunktionen des Photovoltaik-Aufstiegs-Box-Transformators

◆ Spannungssteigerung: Erfüllen Sie die Anforderungen des Stromnetzes für die Spannung mit netzgebundenem.

◆ Elektrische Energieisolierung: Das Photovoltaiksystem wird durch den Transformator elektrisch isoliert.

◆ Schutzfunktion: Überstrom, Überspannung, Kurzschluss, Inselschutz usw.

◆ Überwachung und Kontrolle: Unterstützen Sie die Fernüberwachung und sammeln Sie Daten wie Spannung, Strom und Leistung in Echtzeit.

● Photovoltaic-Aufstiegsbox-Transformator Technische Eigenschaften

◆ Effiziente Wärmeableitungen: Belüftung oder Erzwungenerissipation (wie Lüfter und Klimaanlagen) sollte im Box -Design berücksichtigt werden, um eine hohe Temperatur zu vermeiden, die die Lebensdauer der Geräte beeinflusst.

◆ Schutzgrad: Normalerweise IP54 oder höher, staubsicher, feuchtigkeitsdicht und salzfogsicher (geeignet für Gebiete an Küsten oder in großer Höhe).

◆ Tieftöner-Transformator: Amorphe Legierung oder energiesparende Siliziumstahlblech wird verwendet, um den No-Lad-Verlust zu verringern.

◆ Intelligent Grid -Verbindung: Unterstützungsfunktionen wie Reactive Power Compensation (SVG) und harmonische Unterdrückung sowie die Spezifikationen für Stromnetze entsprechen.

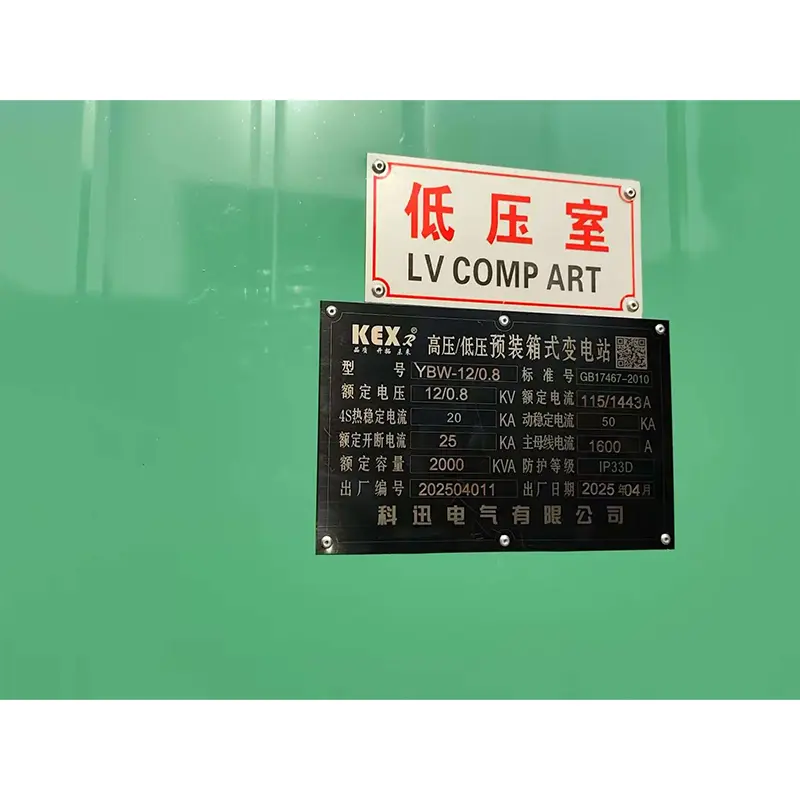

● Technische Parameter

Nennspannungsniveaus: 35 kV und 10 kV und darunter;  Frequenz: 50;  Isolationsniveau (siehe Tabelle unten).
