Photovoltaic Junction Box
Die von Kexun in China Fabrik erzeugte Photovoltaik -Anbringungskiste eignet sich für das Photovoltaik -Tandem -Stromerzeugungssystem, das den wichtigsten Stromschutzteil des Tandem -Wechselrichters und des Stromnetzsystems durchführt. Es wird sekundärem Blitzschutz verwendet, und das Schutzniveau ist IP65, das für die Installation im Freien verwendet wird, um die Anforderungen für wasserdichte, staubfeste, ultravioletten Schutz und Salzspray -Korrosion zu erfüllen.
Modell: kxhlx
Marke: Kexr
Modell: kxhlx
Marke: Kexr
● KXHLX -Photovoltaik -Anschlussbox -Funktionen
Die innere Struktur des Photovoltaik -Anschlussboxs ist einfach und klar, und die Verkabelung ist ordentlich und vernünftig. Hohe Zuverlässigkeit und einfache Wartung. Die Installation der Wand im Freien kann sich an verschiedene harte Umgebungen anpassen. Neben Standardmaterialien und -größen kann es gemäß den Anforderungen des Benutzers angepasst werden.
● Technische Parameter des KXHLX -Photovoltaik -Junction -Box

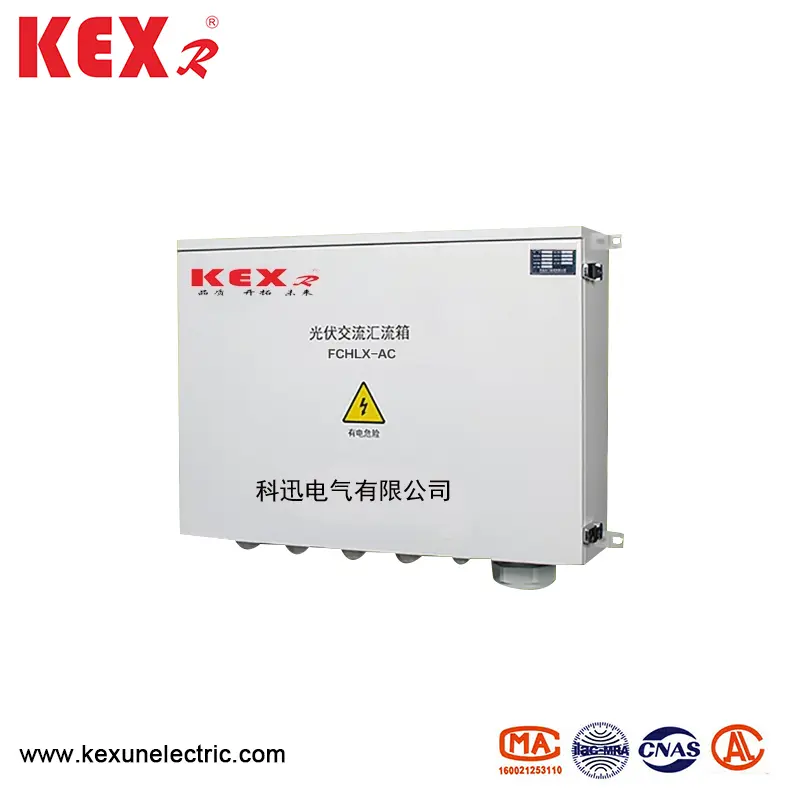

◆ Photovoltaic Junction Box vom Typ AC -Typ
|
Artikel |
Kxhlx-ac4 |
Kxhlx-ac4 |
Kxhlx-ac8 |
|
Eingangsleitungen |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Maximale Eingangsspannung |
690V |
||
|
Zeilen Eingabestrom |
0 ~ 100a |
||
|
Maximaler Ausgangsstrom |
250a |
400a |
630a |
|
Nennspannung |
480vac |
||
|
Spannungsschützer |
480vac |
||
|
Nenndurchflusskapazität (8/20 μs) |
20ka (Übereinstimmung gemäß den Kundenanforderungen) |
||
|
Maximale Durchflusskapazität (8/20 μs) |
40ka (Übereinstimmung gemäß den Kundenanforderungen) |
||
|
Ansprechzeit |
＜ 25 ms |
||
|
Temperatur und Luftfeuchtigkeit |
Arbeitstemperatur: -40 ~ 85 ℃ ， 95% ， Keine Kondensation und korrosives Gas |
||
|
Höhe |
Weniger als 4000 m |
||
|
Schrankmaterial |
Heiße Dip verzinkte Stahlplatte/Edelstahl/kalte Stahlplatte/technische Kunststoffe |
||
|
Kabinett IP -Abschluss |
IP65 |
||
|
Kabelverbindung IP -Abschluss |
IP66 |
||
|
Kabelverbindungsabmessungen: W*H*d |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

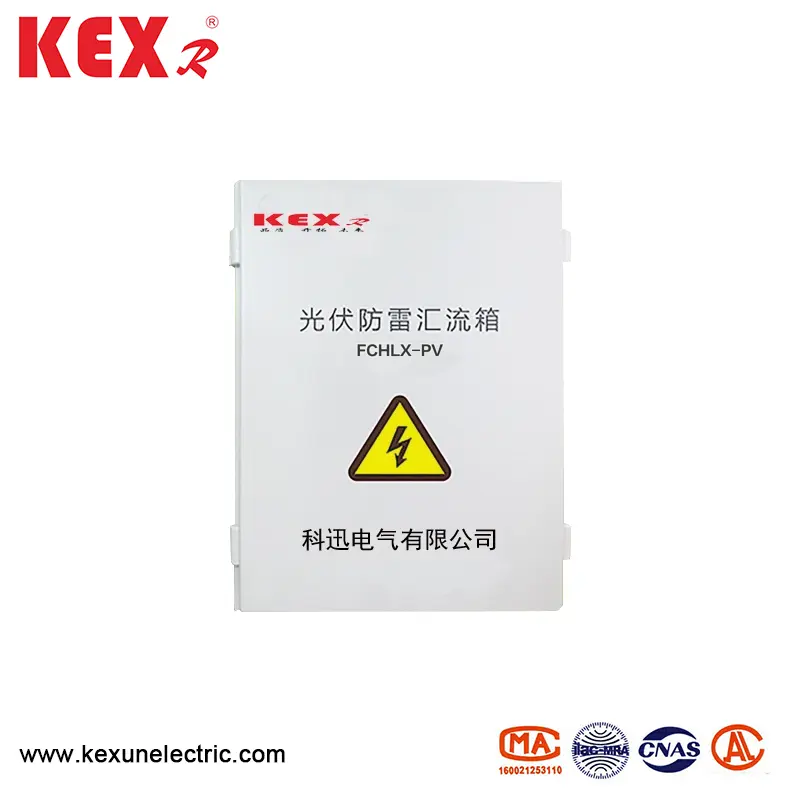

◆ Photovoltaic Junction -Box vom Typ Gleichstrom vom Typ DC
|
Artikel |
|
Buchhlx-Pv6 / 2 |
Buchhlx-Pv6 / 3 |
Buchhlx-Pv6 / 4 |
|
Elektrischer Parameter |
Max -System -DC -Spannung |
1000 |
1000 |
1000 |
|
Max. Jeder Zeileneingangsstrom |
20a |
20a |
20a |
|
|
Max -Eingangsleitungen |
6 |
6 |
8 |
|
|
Maximaler Ausgangsschalter Strom |
32a/40a |
20a/32a |
20a/32a |
|
|
Wechselrichter MPPT -Menge |
2 |
3 |
2 |
|
|
Ausgangsleitungen |
2 |
3 |
2 |
|
|
Blitzschutz |
Testtyp |
Sekundärschutz |
Sekundärschutz |
Sekundärschutz |
|
Nenner Entladungsstrom |
20ka |
20ka |
20ka |
|
|
Maximaler Entladungsstrom |
40ka |
40ka |
40ka |
|
|
Spannungsschützer |
3,8 kV |
3,8 kV |
3,8 kV |
|
|
Maximale kontinuierliche Arbeitsspannung |
1050 V |
1050 V |
1050 V |
|
|
Stangen |
3p |
3p |
3p |
|
|
Strukturzeichen |
Plug-in-Modul |
|||
|
Blitzschutzeigenschaften |
IP -Abschluss |
IP65 |
||
|
Ausgangsschalter |
DC -Leistungsschalter/DC -Drehschützer |
|||
|
SMC4 Water of Clean Clean |
Standardkonfiguration |
|||
|
PV DC Sicherung |
Standardkonfiguration |
|||
|
PV DC -Schubschutzvorrichtung |
Standardkonfiguration |
|||
|
Überwachungsmodul |
N |
|||
|
Antireflexion Diode |
N |
|||
|
Kastenmaterial |
PVC |
|||
|
Methode installieren |
Wandhangtyp |
|||
|
Arbeitstemperatur |
-25 ~ 55 ℃ |
|||
|
Höhe |
2000m |
|||
|
Erlaubte Feuchtigkeit |
0 ~ 95 ％ ， Nichtkondensation |
|||
|
Breite *Höhe *Tiefe (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
