Städtische Umspannung

● Modellbedeutung

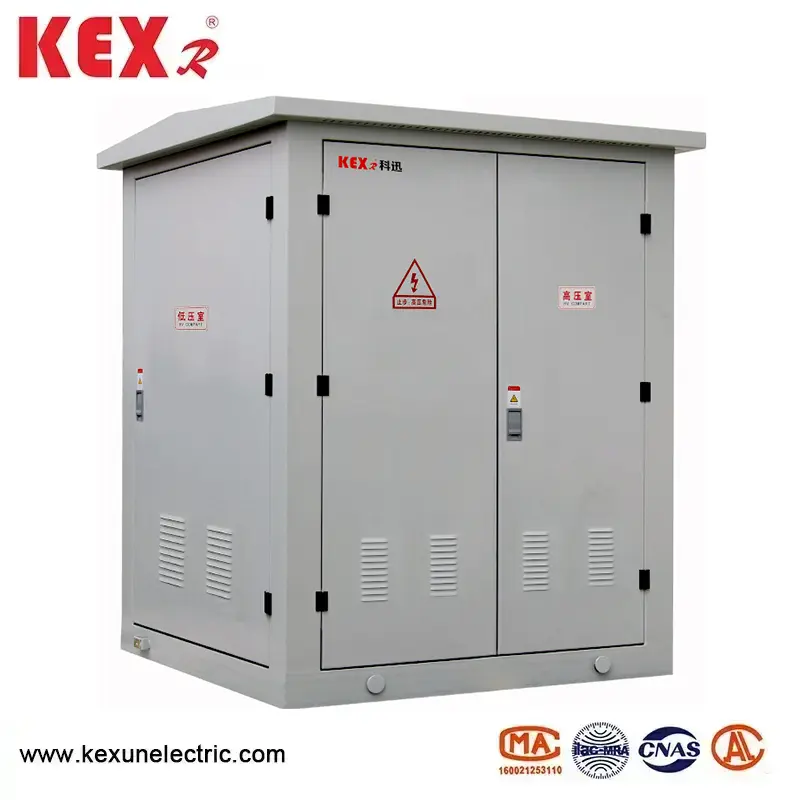

● Produkteinführung von YB-12-Städtebau-Umspannwerkstation vom Typ Städterverteilung

◆ Integrale Struktur

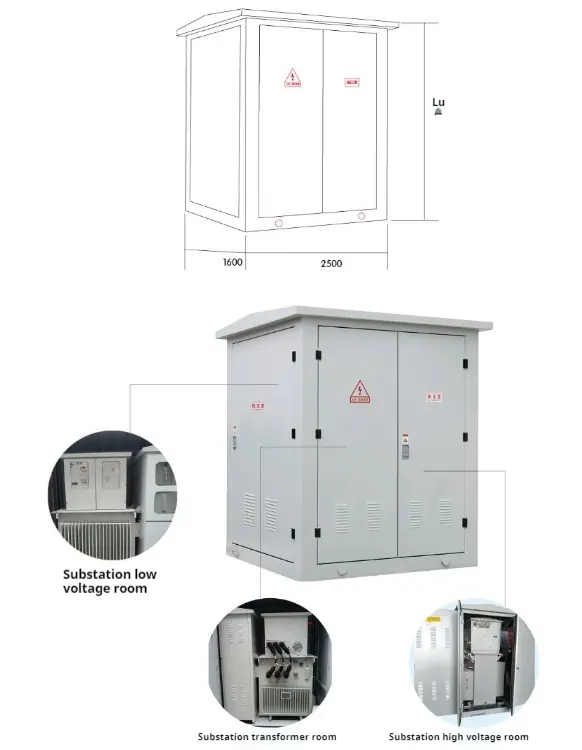

Städtische Verbreitungspunkte unterteilt hauptsächlich in drei Teile: Hochspannungs-Schalterraum, Transformatorraum und niedriger Spannungsschalterraum, der separat transportiert werden kann.

Der Umspannwerk verwendet ein einzigartiges Design mit großzügigen Wärmeableitungen, um den Temperaturanstieg des Produkts zu gewährleisten, und die separate Versiegelung zwischen den Räumen bildet keinen Wärmeaustausch zwischen den Räumen.

Die Schale der Station der Stadtverteilung besteht aus hochwertiger Edelstahlplatte.

Alle Teile der Stahlplattenkonstruktion haben eine spezielle Antikorrosionsbehandlung unterzogen, und die Edelstahlplattenstruktur hat eine starke Korrosionsbeständigkeit und eine gute mechanische Festigkeit.

Diese Umspannwerbung kann ohne zusätzliche Gebäudefundament direkt in Innenräumen installiert werden, was Kosten und Platz spart und zweckmäßig zu installieren ist.

◆ Hochdruckkammer SF6 Gas gefüllt von unserem Unternehmen, das unabhängig voneinander entwickelt wurde, wird für Hochspannung eingesetzt, und alle Schaltanlagen und Buskaros sind in einer geschlossenen Edelstahlbox ohne freilädte Ladung außerhalb von außen versiegelt. Sicherer Betrieb und hohe Zuverlässigkeit; Alle Module können den Verbindungsmodus der Seitenauslass und die obere Erweiterung entsprechend den Stromverbrauchsanforderungen realisieren und die Bedürfnisse des Stromversorgungsschemas in maximalem Maße entsprechen.

◆ Niederdruckkammer Die Leitungen mit niedriger Spannungsseiten- und Auslassleitungen bestehen aus neuen geformten Fallschalter, die klein sind, frei vom Lichtbogen und leicht zu ersetzen. Multifunktionaler intelligenter umfassender Schutzcontroller und neuer integriertes Reaktiven -Leistungskompensationsgerät.

◆ Transformatorraum Der Transformator ist vollständig mit Epoxidharz isoliert, und der Isolier- und Wärmefestigkeitsniveau ist f und der Transformator hat keine Verbrennungsmaterialien und erzeugt keine Gas oder andere Zwischenprodukte, die während des Betriebs nicht förderlich für die Umwelt sind, so dass die Eigenschaften eines guten Abschnitts, Umweltschutzes und der Energiesparung die Merkmale eines guten Flammes, Umweltschutz und Energiesparung sind.

◆ Interne Verbindung Der Spannungstransformator und der chinesische Feststoffschalter sind durch das feste isolierte Kabelzubehör des Unternehmens verbunden, die sicher, zuverlässig und vollständig isoliert sind.

● Hochdruckseite

Die hohe Spannung von intelligentem integriertem Umspannwerk wird im Allgemeinen durch eine elektrische Geräte für die Kombination aus Lastschalter geschützt. Nachdem die Sicherung in einer Phase geblasen wurde, sind die dreiphasigen Bindungsreisen. Der Lastschalter kann aus Druckluft, Vakuum, Schwefelhexafluorid usw. ausgewählt werden, und der Betriebsmechanismus kann verteilt werden, um automatisches Upgrade zu realisieren. Die Sicherung ist eine Hochspannungsstrom-Einschränkung mit einem Stürmer, der zuverlässige Wirkung und große Bruchkapazität aufweist. In der folgenden Tabelle finden Sie die wichtigsten technischen Parameter. Für Transformatoren über 800kVA können Vakuumschalter wie Zn12, Zn28 und VS1 zum Schutz ausgewählt werden.

● Niederdruckseite

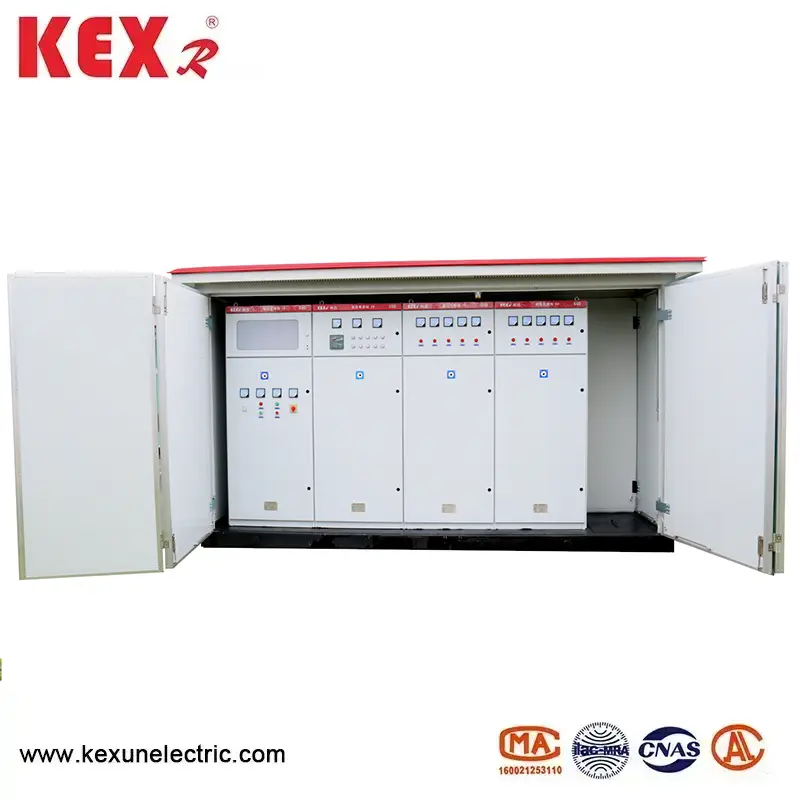

Der Hauptschalter auf der Niedrigspannungsseite nimmt universelle oder intelligente Leistungsschalter zum selektiven Schutz an. Der Outlet -Switch nimmt einen neuen Art von Kunststoffschalenschalter mit kleinem Volumen und kurzem Lichtbogen mit bis zu 30 Schaltungen an. Intelligent automatisches Tracking Reactive Power Compensation -Gerät verfügt über Schützor- und kontaktlose Schaltmodi, die Benutzer auswählen können.

● Transformator der Städtschaft der Stadtverteilung

Die intelligente integrierte Umspannwerbung nimmt mit Transformatoren mit niedriger Verlust, ölverluster, vollständig versiegeltem S9-, S10- und S11-Serien-Serien-Serien auch Harz aus, die harz-small- oder nomex-papier-isoliertes umweltfreundliches Trockentransformatoren entscheiden können. Der Boden ist mit einem Wagen ausgestattet, und die Transformatoren können leicht eintreten und verlassen.

◆ Technische Parameter des Lastschalters

◆ Technische Parameter der Hochspannungssicherung

◆ Technische Parameter des Niedrigspannungsschalters

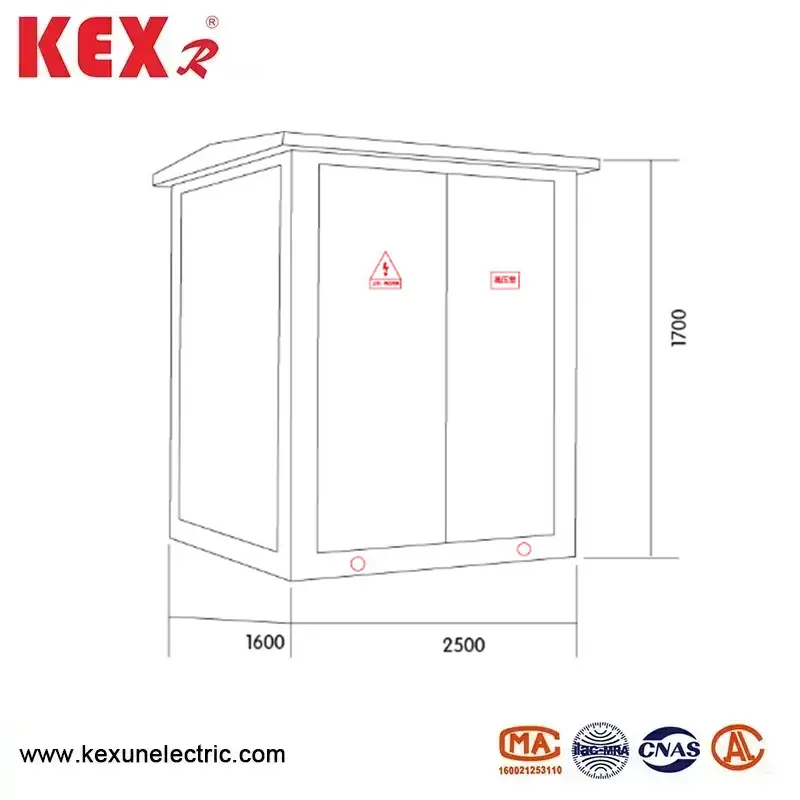

● Layoutdiagramm
