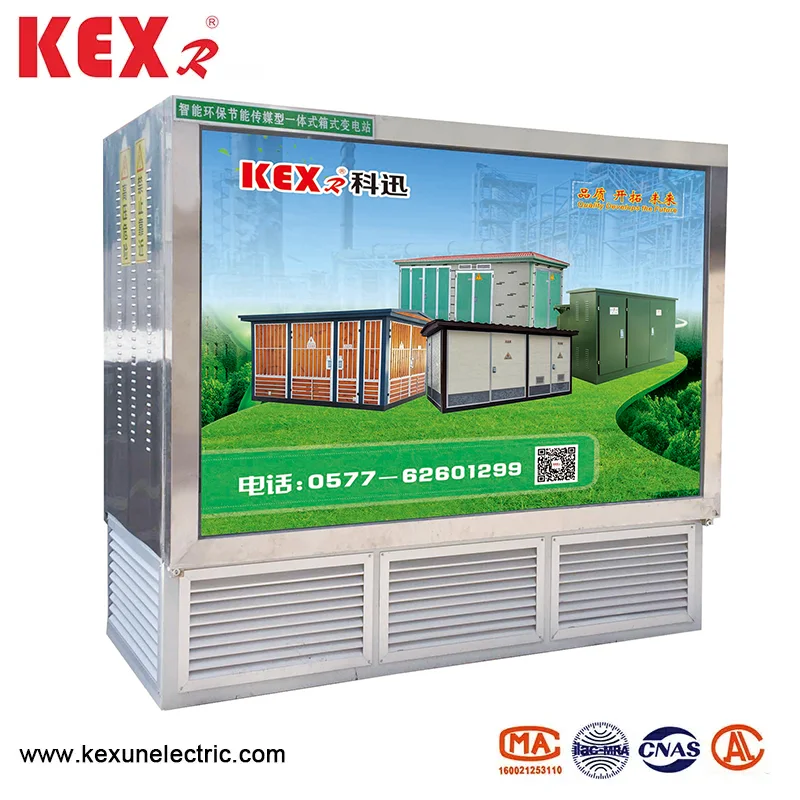

Unterirdischer Transformator

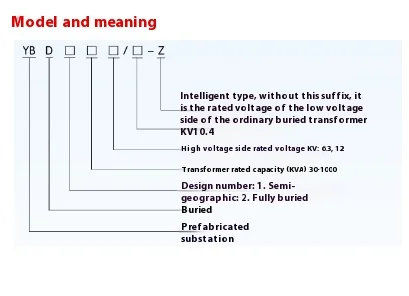

● Modellbeschreibung

● Hauptmerkmale

▶ Versteckte Konstruktion: Die Hauptstromausrüstung des unterirdischen Transformators vom YBD-12-Typ

wird unterirdisch begraben, um die Besetzung des Bodenraums zu verringern.

▶ Landschaftsintegration: Der Oberflächenteil des unterirdischen Transformators vom YBD-12-Typ ist mit Grün, Skulptur oder Kunst dekoriert, um sich mit der Umgebung zu koordinieren.

▶ Hohe Sicherheit: Die unterirdische Struktur bietet einen besseren Schutz und verringert das Risiko von künstlichen Schäden.

▶ Umgebungsschutz und Rauschreduzierung: Unterirdische Layout kann den Einfluss des Transformatorbetriebsgeräusches auf den Umgebungsbereich effektiv verringern.

▶ Optimierung der Wärmeableitungen: Übernehmen Sie eine spezielle Wärmeableitungsdesign, um die normale Betriebstemperatur der unterirdischen Geräte zu gewährleisten.

● Anwendungsszenarien

Der unterirdische Transformator ist für die folgenden Gelegenheiten sehr geeignet:

◆ Stadtzentrum

◆ Geschäftsviertel

◆ Öffentliche Räume wie Parks und Quadrate.

◆ High-End-Wohngemeinschaft

◆ Historischer und kultureller Schutzgebiet

◆ Touristenattraktion

● strukturelle Zusammensetzung des unterirdischen Transformators

1. Untergrund: Teil:

◆ Transformator Körper

◆ Hoch- und niedrige Spannungsschalteranlage

◆ Kabelverbindungssystem

◆ Belüftungs- und Wärmeableitungssystem

◆ Entwässerung und feuchtigkeitsdichte Einrichtungen

2. Boden Teil:

◆ Landschaftsdekoration (Greening, Skulptur, Kunstinstallation usw.)

◆ Entlüftung (verborgenes Design)

◆ Inspektionseingang

◆ Sicherheitswarnzeichen

● Vorteile des YBD-12-Untergrundtransformators vom Typ YBD-12

◆ Verbessern Sie die Qualität der städtischen Landschaft

◆ Sparen Sie Platz

◆ Reduzieren Sie den Einfluss der elektromagnetischen Strahlung

◆ Erweitern Sie die Lebensdauer von Geräten (stabilere unterirdische Umgebung)

◆ Reduzieren Sie die visuelle Verschmutzung

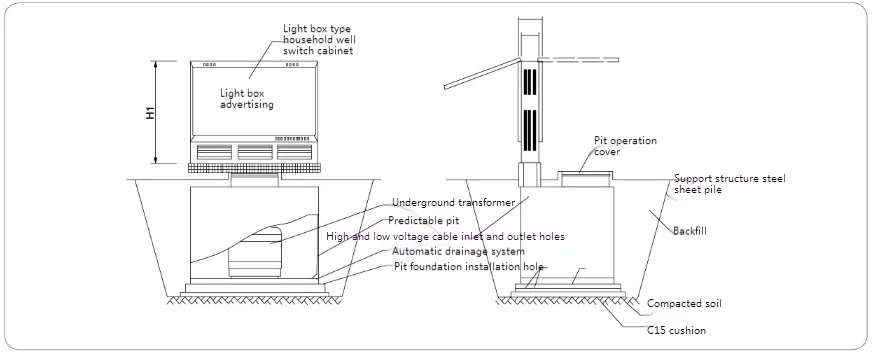

● Installationsdiagramm des YBD-12-Untergrundtransformators vom Typ YBD-12

● Entwerfen Sie Zeichnungen von zwei typischen Schemata

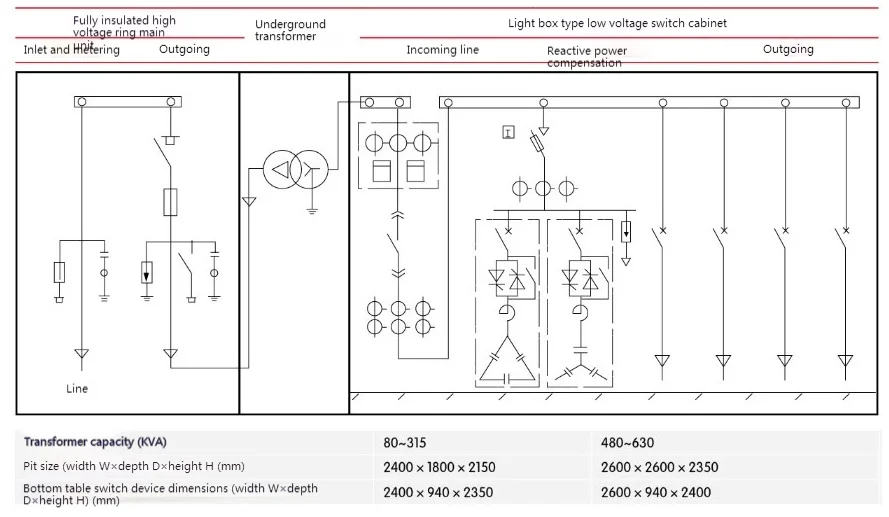

◆ HV -Ring -Netzwerkschrank+unterirdischer Transformator+niedrige Spannungsmessung:

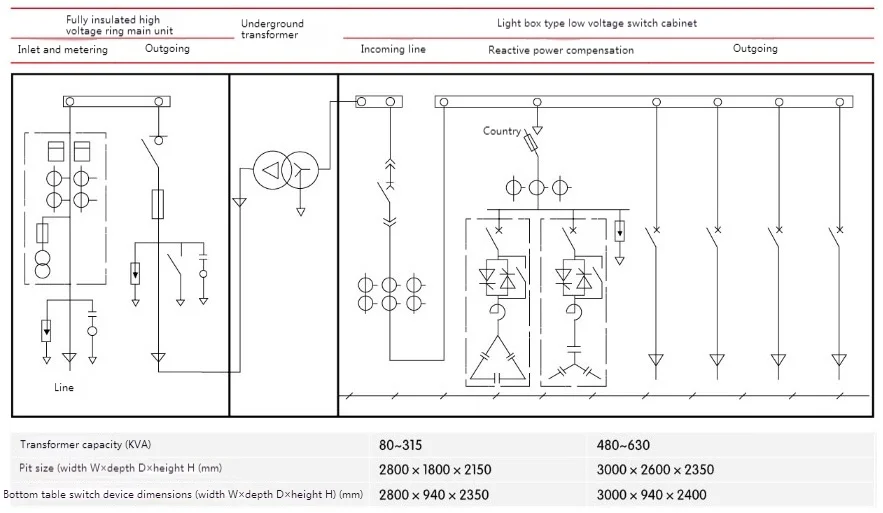

◆ HV -Ring -Netzwerkschrank+Hochspannungsmessung+unterirdischer Transformator+LV -Feeder:
