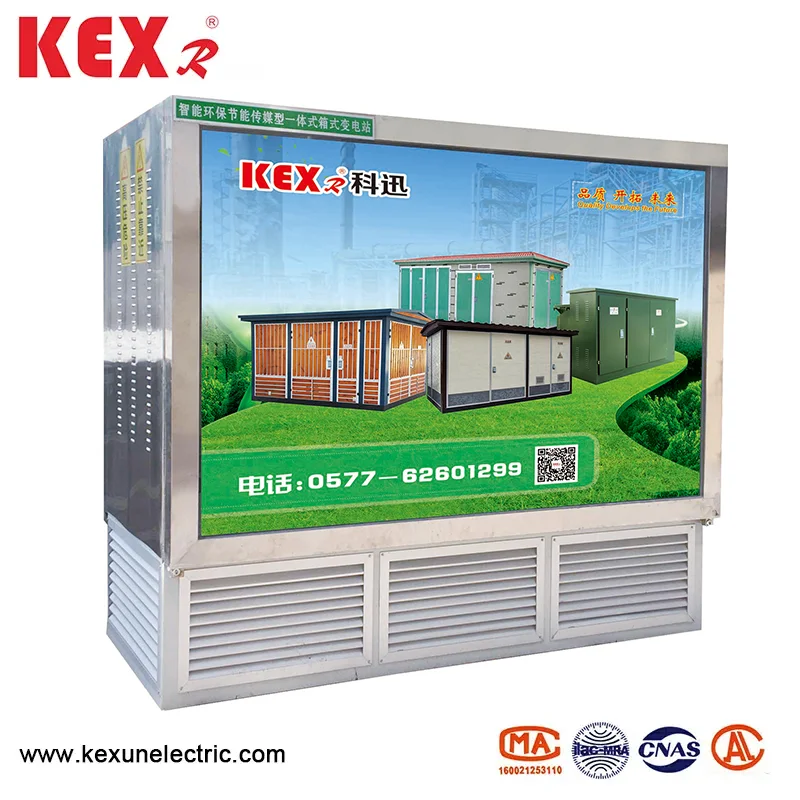

Unterirdischer Umspannwerk

● Produktübersicht

Der unterirdische Umspannwerk der YBD-12-Landschaft entspricht dem Konzept des städtischen ökologischen Designs, besetzt ein kleines Gebiet und verschönert die Umwelt. Es eignet sich für städtische Verkehrstraßen, Wohngebiete, Flughäfen, Stationen, außerhalb der Highway und an andere Orte und wird zum Trend der Transformation des städtischen Vertriebsnetzwerks.

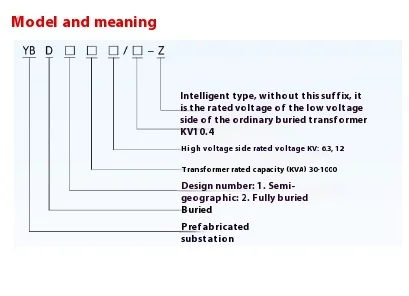

● Modell Erläuterung der YBD-12-Landschaft unterirdischer Umspannwerk

Im Vergleich zur traditionellen Untersuchungsstation hat unterirdischer Umspannwerk die folgenden offensichtlichen Vorteile:

▶ Ästhetik und Umweltharmonie

Die Gewöhnungsbox -Unterstation nimmt ein großes Gebiet ein, das nicht mit der Umgebung gut koordinieren kann, und das unterirdische Umspannwerk verfügt über eine kleine Verteilungsschachtel, die die Umgebung nicht beeinträchtigt.

▶ Energieeinsparung

Energieeinsparung und Verbrauchsreduzierung sind zum Konsens der gesamten Gesellschaft geworden. Die Transformers, die für die unterirdische Umspannwerke vom Typ YBD-12-Typ vorgezogen sind, sind niedrige Verlusttransformatoren wie die S11-Serie, die S13-Serie und die SBH15-Serie können gemäß der Nachfrage und dem Angebot von Benutzern ausgewählt werden.

▶ Geräuschreduzierung

Das Rauschen des Transformators kommt vom Eisenkern, und die Höhe vom Boden im gemeinsamen Box -Transformator beträgt im Allgemeinen etwa 1,2 m, was sich leicht auf den Schlaf der Menschen auswirkt. Die unterirdische Umspannwerbung vom Typ YBD-12 ist unterirdisch als Ganzes und sein Geräusch kann offensichtlich reduziert werden, was nur geringe Auswirkungen auf die Bewohner hat.

▶ Wertschöpfung für Kunden

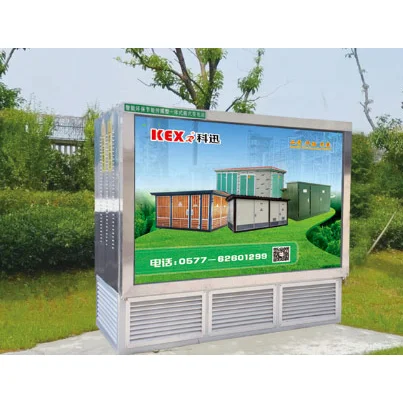

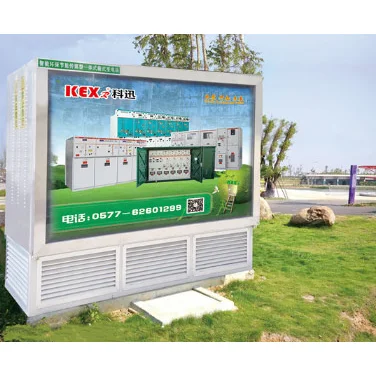

In Kexun kann die unterirdische Umspannwerbung in der Landschaft vollständig vorgefertigt werden, mit kurzem Produktionszyklus, kleinen Investitionen und schnellen Effekten. Das auf städtischen Hauptstraßen und Autobahnen installierte unterirdische Umspannwerk ist vor Ort ein Werbe -Light -Box -Schaltgerät, und die Position der Werbe -Light Box bietet den Kunden die Werbevorteile für die Kunden.

▶ hohe Automatisierung

Der unterirdische Umspannwerk der YBD-12-Landschaft vom Typ YBD-12 kann den Betriebsstatus von Hochspannungs- und Niederspannungsschaltanlagen durch das umfassende Mess- und Steuergerät unter Verwendung der GPRS-Wireless-Netzwerk-Technologie an den Controller melden, was den Betrieb und die Verwendung von Unterstation erheblich erleichtert.

Ur

Notiz:

1. Die obigen Abmessungen dienen nur als Referenz. Bitte bestellen Sie die vom Hersteller bereitgestellten Zeichnungen bei der Bestellung der tatsächlichen Abmessungen.

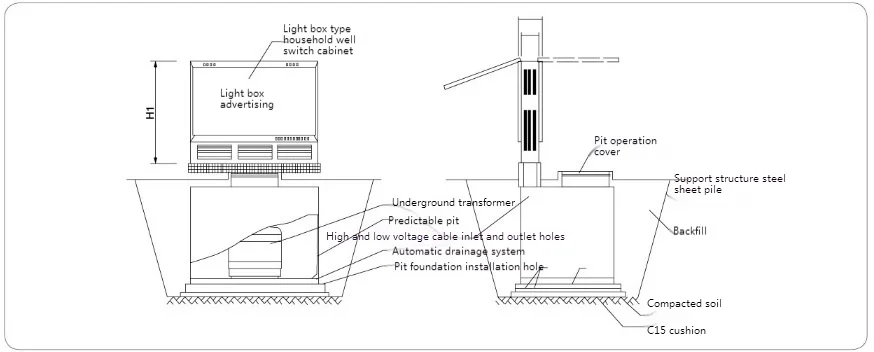

2. Das Produkt besteht aus unterirdischem Transformator, Light Box Outdoor -Schalterschrank und vorgefertigter Grube. Es handelt sich um eine vollständige Ausrüstung, die in der Fabrik vormontiert ist, und die Schalentschale des Lichtkastenschalters besteht aus Edelstahl.

3. Die vorgefertigte Grube ist vollständig versiegelt und wasserdicht, die Oberfläche der oberen Abdeckung der Grube ist mit quadratischen Bodenfliesen dekoriert, und die untere Schachtel der Grube besteht aus Metallkeramik, die gemäß den Anforderungen von GB/T19285-Inspektion bei Korrosionstechnik in der Korrosionsentwicklungsbehandlung von Pipines der Korrosionstahl ausgesetzt ist.

4. Die obere Abdeckung der Grube ist mit einem offenbaren Mannloch versehen. Nachdem das Mannloch geöffnet wurde, wird es von einem Zylinder unterstützt und positioniert. Durch das Mannloch kann der unterirdische Transformatorarbeiter beobachtet und betrieben werden, um die Grube für Kabelsicherheitsverbindung zu betreten.

5. Es wird vermutet, dass die Sprengschrauben gemäß der Grundgröße der Grube eingebettet werden sollten. Nachdem die Grube vorhanden ist und festgelegt ist, füllen Sie den Boden nach dem Horizont nach und pflanzen Sie dann Rasen.

● Entwerfen Sie Zeichnungen von zwei typischen Schemata

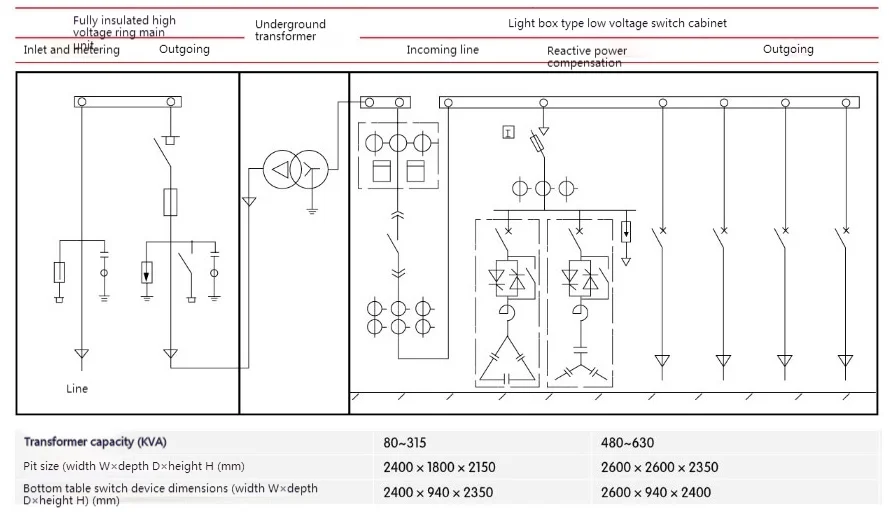

◆ HV -Ring Main Uniy+unterirdischer Transformator+niedrige Spannungsmessung:

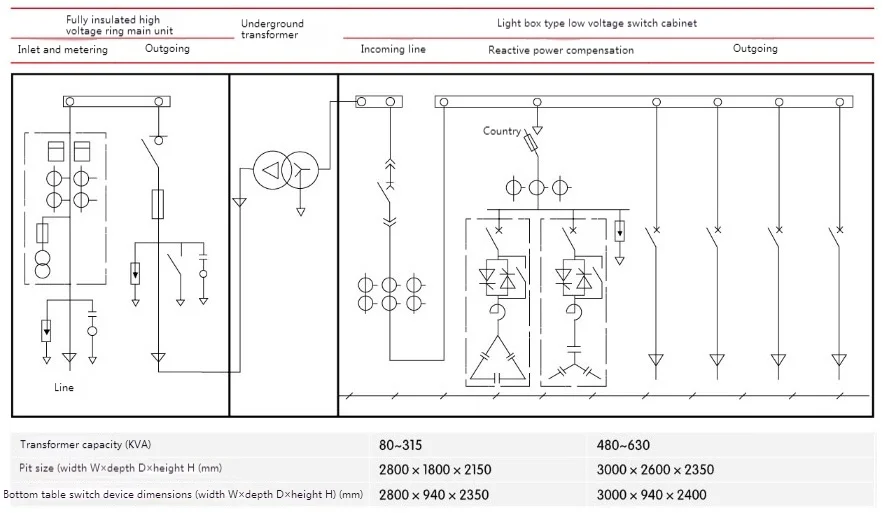

◆ HV -Ring Haupteinheit+Hochspannungsmessung+unterirdischer Transformator+LV -Feeder:
